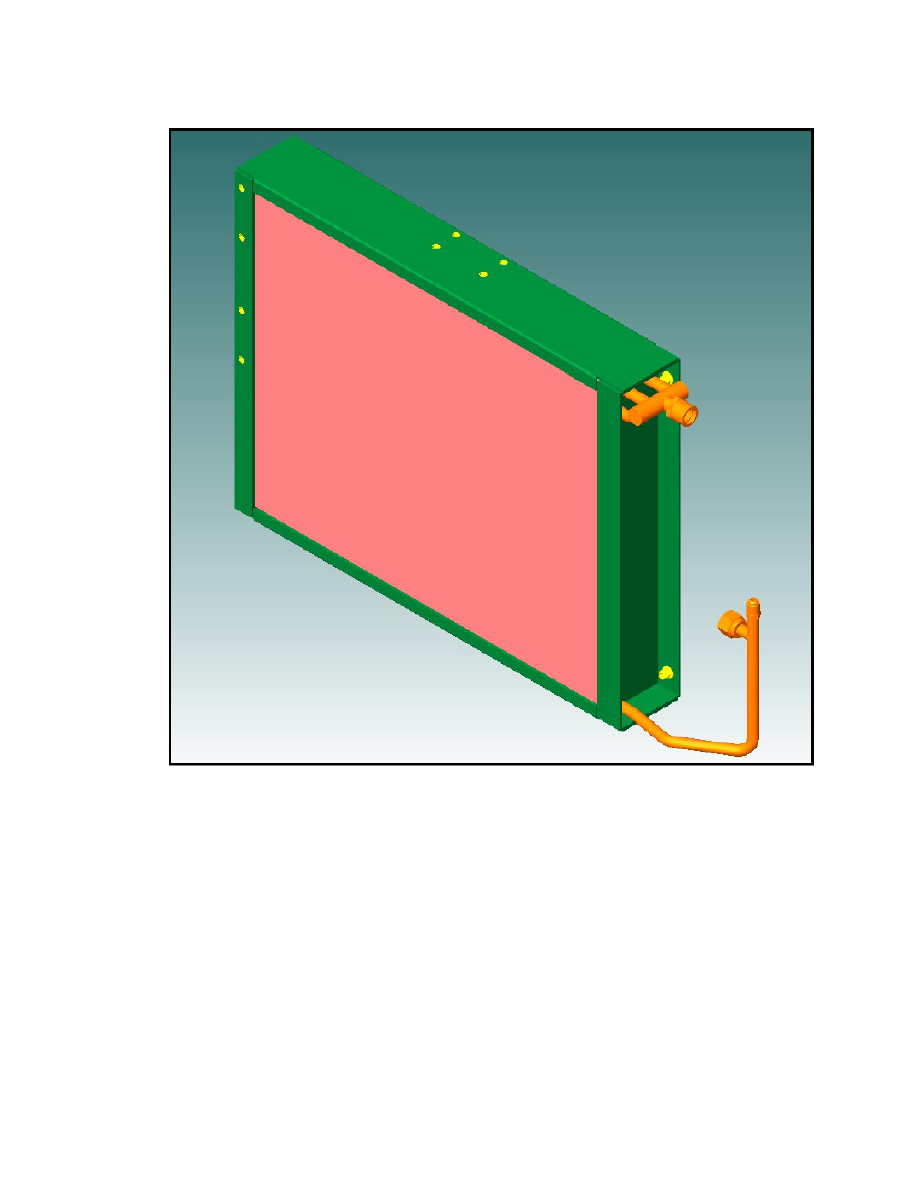

1.3- КОНДЕНСАТОР





Конденсатор  представляет  собой  теплообменник,  в  котором  конденсируется  хлада-
гент. Он поступает в виде газа при высокой температуре и давлении, и конденсатор
сжиживает  его  посредством  охлаждения  проходящим  воздухом.  Конденсатор  осна-
щен легко заметными входным и выходным соединениями. Жидкость, поступающая
в  газообразной  форме,  проходит  через  большое  соединение  и  покидает  через  ма-
ленькое  в  жидкой  форме.  На конденсатор  должна  быть  обеспечена  подача  воздуха
вентилятором радиатора охлаждения, который прогоняет через него воздух для кон-
денсации жидкости.









6 / 32

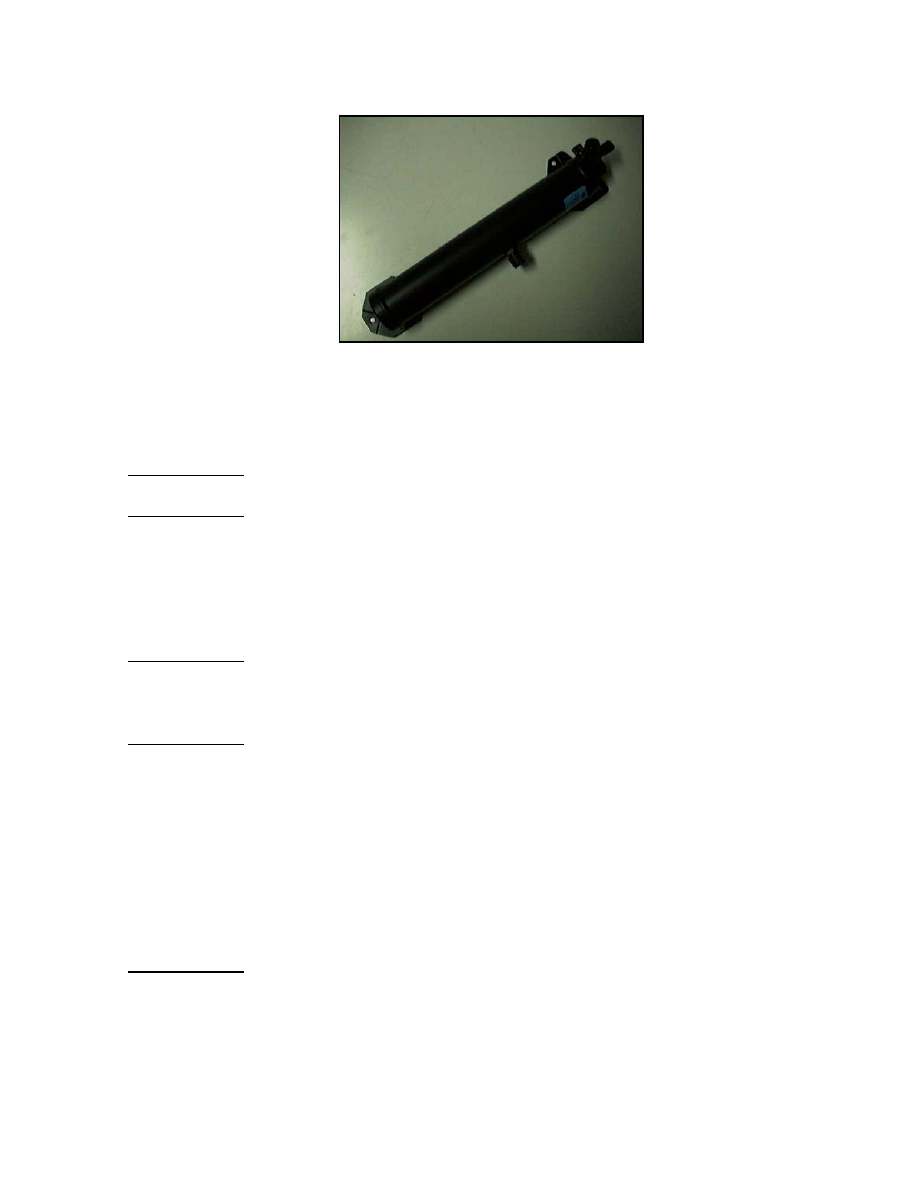

1.4- ФИЛЬТР ДЕГИДРАЦИИ







Фильтр дегидрации является единственной частью установки, которую нужно периодиче-
ски менять, не реже раза в 2 года.
Фильтр дегидрации выполняет 6 очень важных функций. Не забывайте, что он находится
между конденсатором и регулирующим вентилем и, соответственно, через него проходит
поток жидкости.
1

-я

ФУНКЦИЯ:

Он обеспечивает резерв жидкости в жидкой форме.
2

-я

ФУНКЦИЯ:

Известна  как  демпфирующая or "буферная"  функция.  Действительно,  у  любого  сжатого
или сжиженного газа на поверхности его жидкости имеется газообразная шапка, которая
обеспечивает поддержание давления сохранения жидкости. Эта естественным образом
сжимаемая газовая шапка поглощает удары, генерируемые внезапным включением ком-
прессора, особенно при высоких оборотах двигателя, тем самым защищая оборудование,
прежде всего регулирующий вентиль.
3

-я

ФУНКЦИЯ:

Микрофильтрация,  обеспечиваемая  синтетическими  компонентами,  предназначенны-
ми для того, чтобы останавливать любые твердые загрязнения, которые могли попасть в
оборудование во время сборки или последующей эксплуатации.
4

-я

ФУНКЦИЯ:

Дегидрация.  Через  фильтр  проходит  хладагент  в  жидкой  форме.  Влага,  внешняя  или
создаваемая  установкой,  проникает  в трубы  и  кольцевые  уплотнения  компрессора.  Эта
влага в контакте с хладагентом может создавать соляную или фтористоводородную ки-
слоту. При контакте с маслом и металлами она может способствовать коррозии, повреж-
дающей компрессор, конденсатор и испаритель. Влага может также способствовать об-
разованию такого количества льда, что регулирующий вентиль будет заблокирован, и ус-
тановка утратит эффективность. Для предупреждения этих проблем внутри фильтра по-
мещен адсорбирующий материал, через который проходит поток хладагента, и который
адсорбирует влагу до точки насыщения. Такими материалами являются силикагель, ак-
тивированный алюминий и молекулярная ловушка.
5

-я

ФУНКЦИЯ:

Декантация.  Направление  тока  жидкости  всегда  четко  видно  на  корпусе  фильтра,  т.к.
трубка  внутреннего  плунжера  останавливается  в 20 мм  от  дна  фильтра,  создавая  зону
декантации,  обеспечивая  осаждение  тяжелых  инородных  частиц  (например,  сварочных
остатков), оставшихся при производстве.



7 / 32

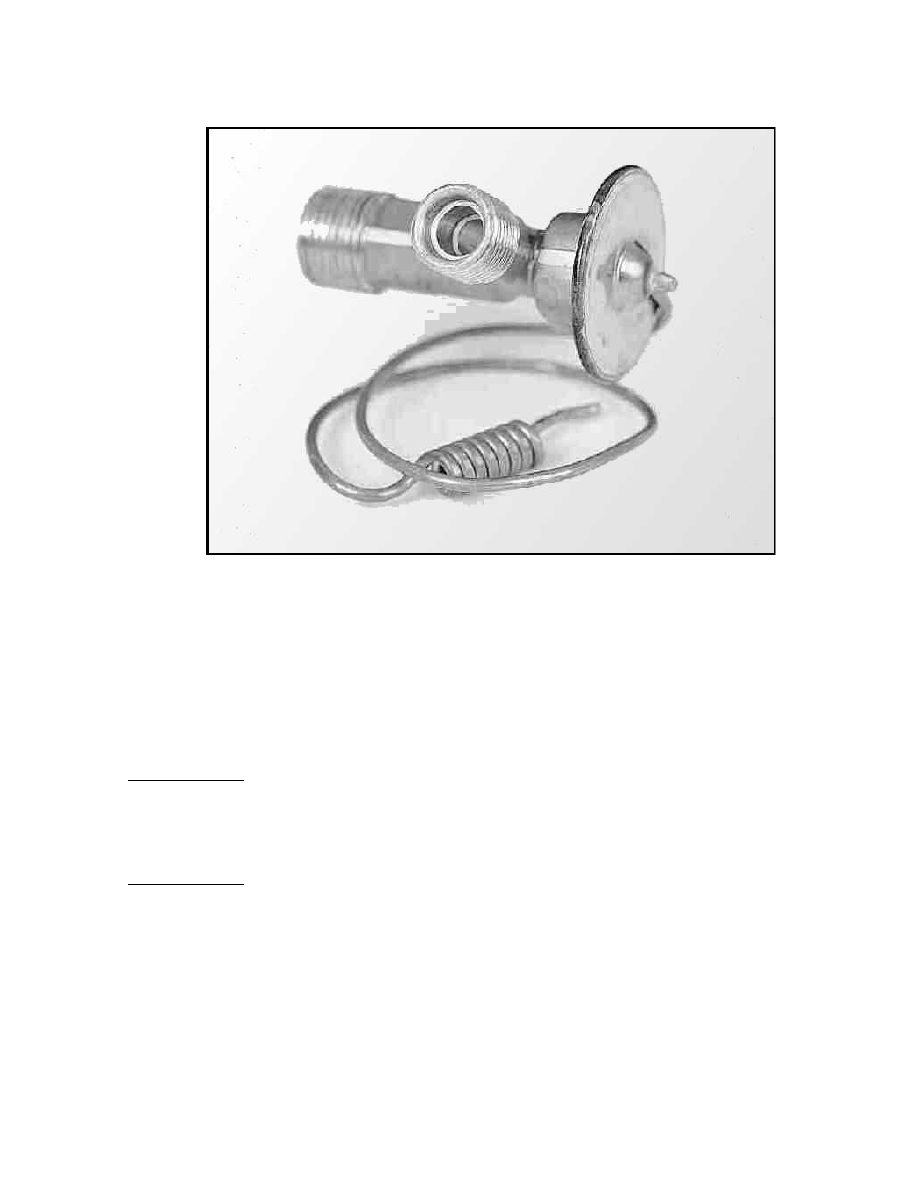

1.5- РЕГУЛИРУЮЩИЙ ВЕНТИЛЬ





Функция регулирующего вентиля - уменьшать давление хладагента на входе испари-
теля, чтобы при выходе из испарителя жидкость была полностью в газообразном со-
стоянии до всасывания в компрессор.
Циркулируя через испаритель, жидкость выводлит тепло из атмосферы, которая кон-
диционируется, т.е. охлаждается, проходя над решетками испарителя.
Регулирующий вентиль поэтому играет очень важную роль в установке, т.к. он кон-
тролирует скорость потока жидкости, чтобы достичь максимальной мощности охлаж-
дения от установки, и устанавливается на входе в испаритель.
Регулирующий вентиль имеет 3 функции. Он действует как:
1

-я

ФУНКЦИЯ:

Дозатор. Калиброванное отверстие внутри корпуса регулирующего вентиля, посред-
ством дросселирования, создает разницу давления между жидкостью, постцупающей
в жидкой форме, и смесью жидкости и газа на выходе. Это дросселирование способ-
ствует также испарению жидкости.
2

-я

ФУНКЦИЯ:

Модулятор.  Внутри  регулирующего  вентиля  специальный  компонент  с  термостати-
ческим  управлением  контролирует  скорость  потока  хладагента  между  максимально
открытым и максимально закрытым положением. Таким образом гарантируется нуж-
ное количество и полнота испарения.








8 / 32

3

-я

ФУНКЦИЯ:

Контроллер. Его модулирующая функция контролируется термостатическим регули-
рующим  вентилем,  который  должен  действовать  быстро  в  ситуациях, когда  изменя-
ется значение, показываемое датчиком.

В  этом  регулирующем  вентиле  имеется 2 потока  хладагента  один  поступающий,  а
второй выходящий из испарителя.

Для задания правильной скорости потока жидкости на термостатически управляемом
регулирующем вентиле датчик змеряет температуру жидкости, покидающей испари-
тель. В конце датчика диафрагма находится в контакте с объемом газа, чрезвычайно
чувствительного температуре.

Этот объем увеличивается или уменьшается, в зависимости от изменения темпера-
туры хладагента, покидающего испаритель, и создает большее или меньшее давле-
ние на диафрагму, которая контактирует с модулирующим компонентом.

Например, когда датчик регистрирует увеличение температуры на выходе из испари-
теля (перегрев), газ в датчике расширяется в объеме. Он оказывает давление, назы-
ваемое VP (объемным  давлением)  на  диафрагму,  которая  сама  контактирует  с  мо-
дулятором, удерживаемым на месте пружиной, оказывающей давление, называемое
SP (давлением пружины).

Точка равновесия, т.е. точка закрытия - VP=SP.
SP  задается  при  производстве  регулирующего  вентиля,  чтобы  получить  необходи-
мую  температуру,  и  только VP изменяется  вместе  с  температурой  жидкости,  поки-
дающей  испаритель;  когда VP больше SP, вентиль  будет  открываться,  а  когда VP
меньше SP, вентиль закроется, при изменении температуры от 2 до 3 градусов, в за-
висимости от производителя.

























9 / 32
