ИНСТРУКЦИИ - СОДЕРЖАНИЕ


5- РУКОВОДСТВО КЛИЕНТА ПО ТЕХНИЧЕСКОМУ ОБСЛУ-

ЖИВАНИЮ


5.1- ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
5.2- МЕРЫ ПРЕДОСТОРОЖНОСТИ


6- ЛИСТЫ ПОСЛЕПРОДАЖНОГО ОБСЛУЖИВАНИЯ ПРОДУК-

ТА



6.1- КОМПРЕССОР
6.2- КОНДЕНСАТОР
6.3- СУШИЛКА ФИЛЬТРА
6.4- РЕГУЛИРУЮЩИЙ ВЕНТИЛЬ
6.5- ИСПАРИТЕЛЬ
6.6- РЕЛЕ ДАВЛЕНИЯ
6.7- ТЕРМОСТАТ
6.8-

ШЛАНГОВАЯ ЛИНИЯ


7- БЛОК-СХЕМА































2 / 32

1 - РАБОЧИЙ ПРИНЦИП БЛОКА КОНДИЦИОНИРОВАНИЯ

MANITOU S.A.

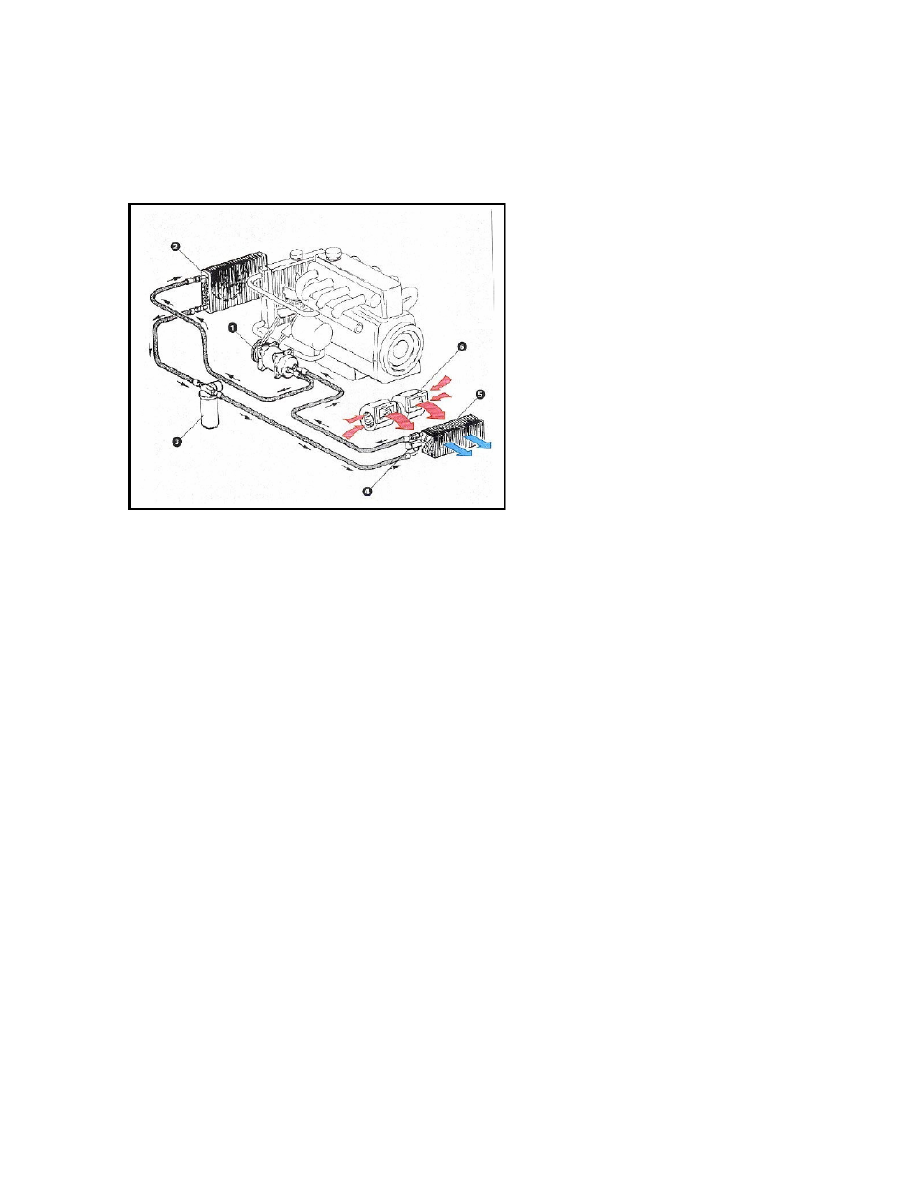

1.1- ОБЩАЯ ИНФОРМАЦИЯ О ФУНКЦИИ КОНДИЦИОНЕРА ВОЗДУХА MANITOU




1 Компрессор
2 Конденсатор
3 Фильтр дегидрации
4 Регулирующий вентиль
5 Испаритель
6 Система нагнетателя



Кондиционер  воздуха MANITOU основан  на  способности  хладагента  поглощать  в
значительных  объемах  тепло,  когда  он  подвергается  физическим  изменениям  при
переходе из жидкого состояния в газообразное.

Рабочий цикл (смотрите схему):
Газообразный  хладагент  при  низких  температуре  и  давлении  всасывается  компрес-
сором, который приводится в действие двигателем автомобиля.
Компрессор выталкивает хладагент, по-прежнему газообразный, при высоком давле-
нии и темературе, и в таком состоянии он поступает в конденсатор.
Внутри конденсатора жидкость претерпевает физическую трансформацию и перехо-
дит из газообразного в жидкое состояние, отдавая тепло в процесс. Теплый воздух,
который проходит через конденсатор, отводится с помощью динамического эффекта,
создаваемого  вентиляторами  охлаждения  двигателя.  Жидкий  хладагент,  покидая
конденсатор,  проходит  через  фильтр  дегидрации,  который  удаляет  влажность  и
твердые частицы, а затем поступает на регулирующий вентиль.
Когда жидкость испаряется в регулирующем вентиле, давление падает, и температу-
ра в испарителе понижается. Во время своего перехода через испаритель хладагент
подвергается  физической  трансформации  из  жидкого  в  газообразное  состояние,  а
затем  направляется  в  компрессор.  Воздух,  проходящий  над  холодными  поверхно-
стями испарителя, охлаждается, в свою очередь понижая температуру в кабине.
Этот воздух, циркулирующий в электросистеме нагревателя, является сухим, так как
пар,  содержащийся  в  воздухе,  конденсируется  при  контакте  с  холодными  стенками
испарителя.  Эта  конденсированная  вода  собирается  в  конденсационной  ловушке  и
удаляется из машины.





3 / 32

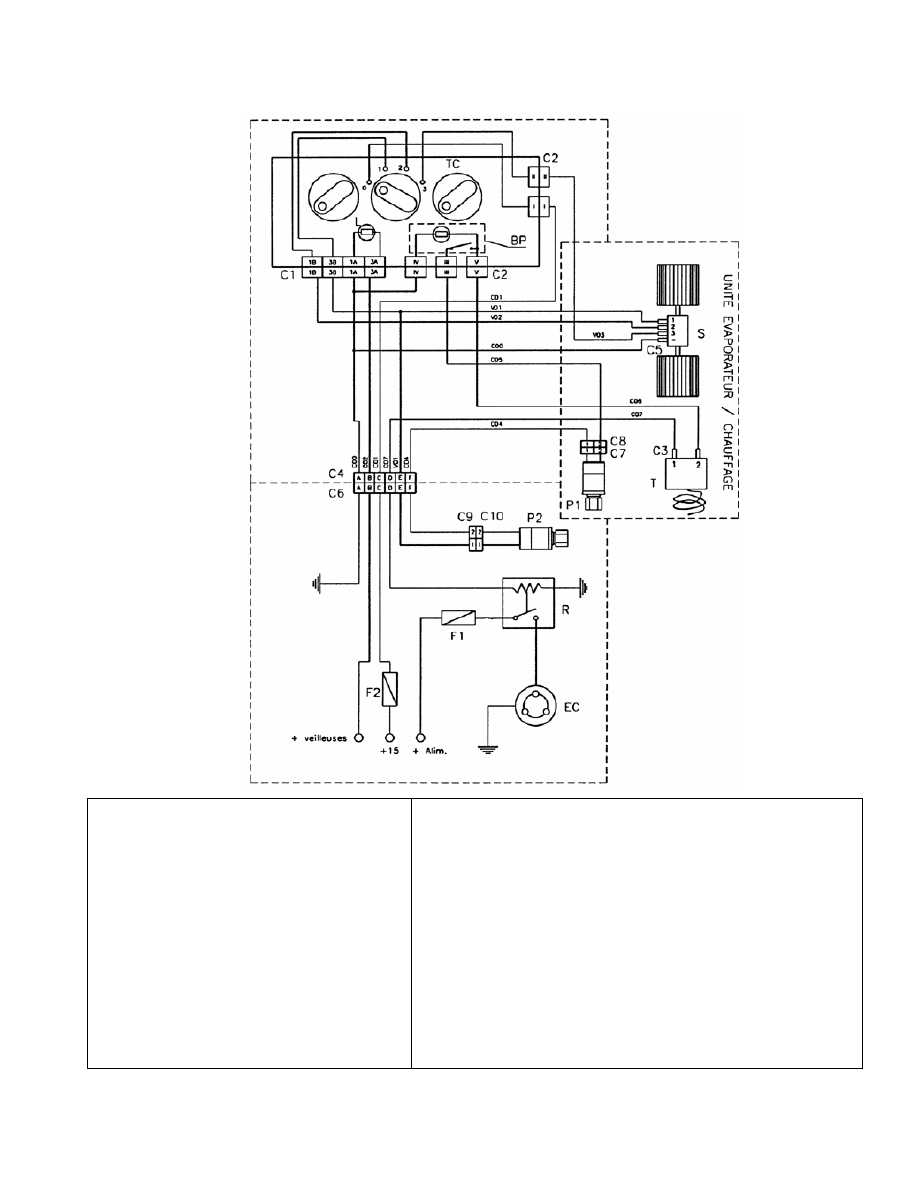

Электрическая схема







TC

Панель управления

BP

Кнопка управления

L

Язычок

S

Нагнетатель

T

Термостат

P1

Датчик низкого давления

P2

Датчик высокого давления

R

Реле

EC

Сцепление компрессора

F1

предохранитель 7.5 А

F2

предохранитель 30 А

СОЕДИНИТЕЛИ
C1 5-путевой, черный AMP MIC IV-TV - Арт.

144 518-2

C2

гнездо 6.35 х 0.8 мм

C3

гнездо 6.35 х 0.8 мм 90"

C4

Немецкий Арт. HD10-6-12P

C5 1-канальный RKG розеточный соединитель

Арт. 920 510

C6

Немецкий Арт. HD16-6-12S-B010

C7 2-канальный розеточный DT - Арт. 552 459
C8 2-канальный штекерный DT - Арт. 552 457
C9 2-канальный штекерный DT - Арт. 552 457
C10 2-канальный розеточный DT - Арт. 552 459



4 / 32

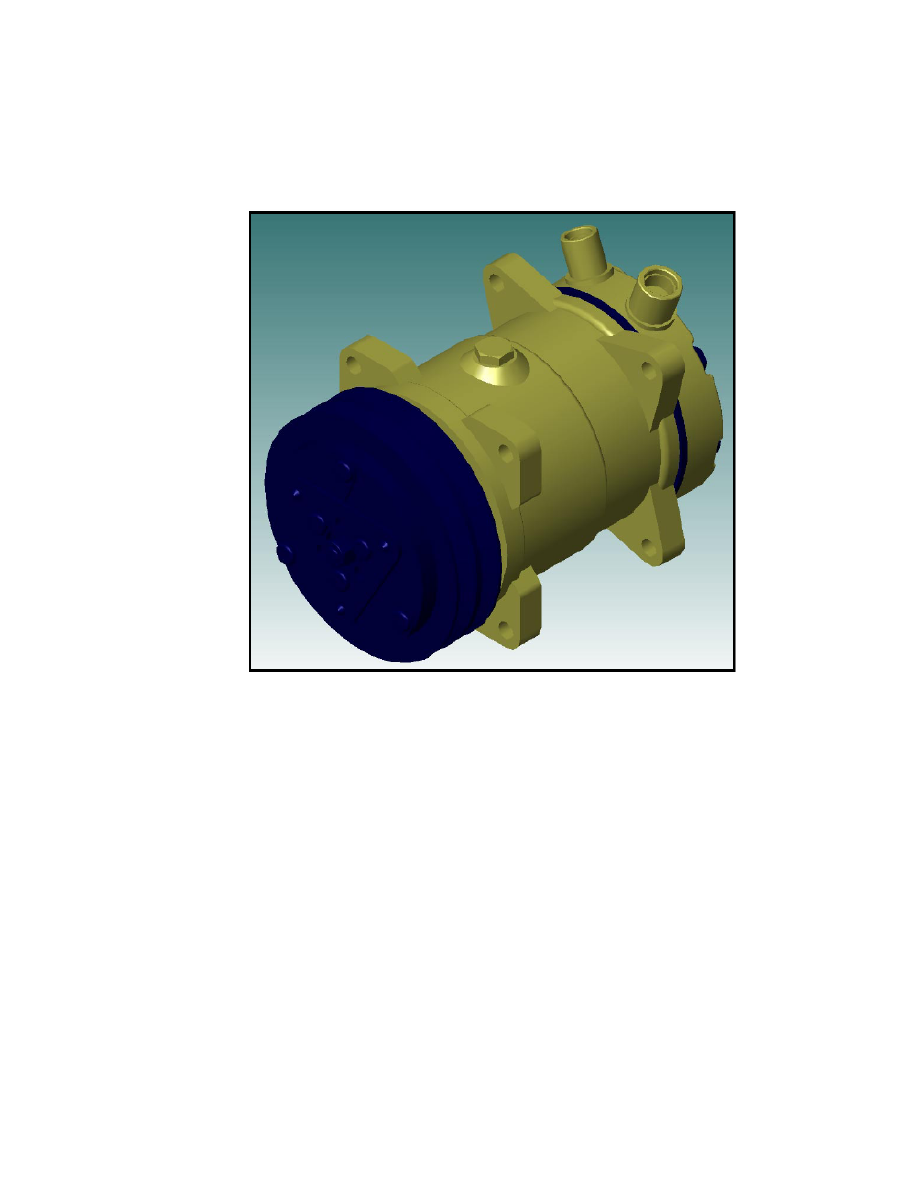

1.2- КОМПРЕССОР

Работа  компрессора  заключается  в  прокачивании  хладагента,  выходящего  из  испа-
рителя,  в  газовой  фазе,  при  низкой  температуре  и  давлении,  и  закачивание  его  в
конденсатор при высоком давлении и температуре.





Меъханизм  компрессора  смазывается  специальным  маслом,  которым  компрессор
заполняется во время производства. Часть этого смазочного материала циркулирует
в установке с хладагентом.
Компрессор приводится в движение двигателем с ременным приводом и активирует-
ся посредством электромагнитного сцепления.


9

  Для компенсации длины шлангов к первоначальному количеству до-

бавляется дополнительно 10 см3 масла.

9

  Флуоресцентная добавка в смазочном масле используется для выяв-

ления утечек в системе во время продажного обслуживания и находит-
ся в картере компрессора.
