Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 158



N°

ОПИСАНИЕ ДЕЙСТВИЯ

КЛАВИША

ВЫВОД НА ДИСПЛЕЙ

КАЛИБРАТОРА

КОММЕНТАРИИ

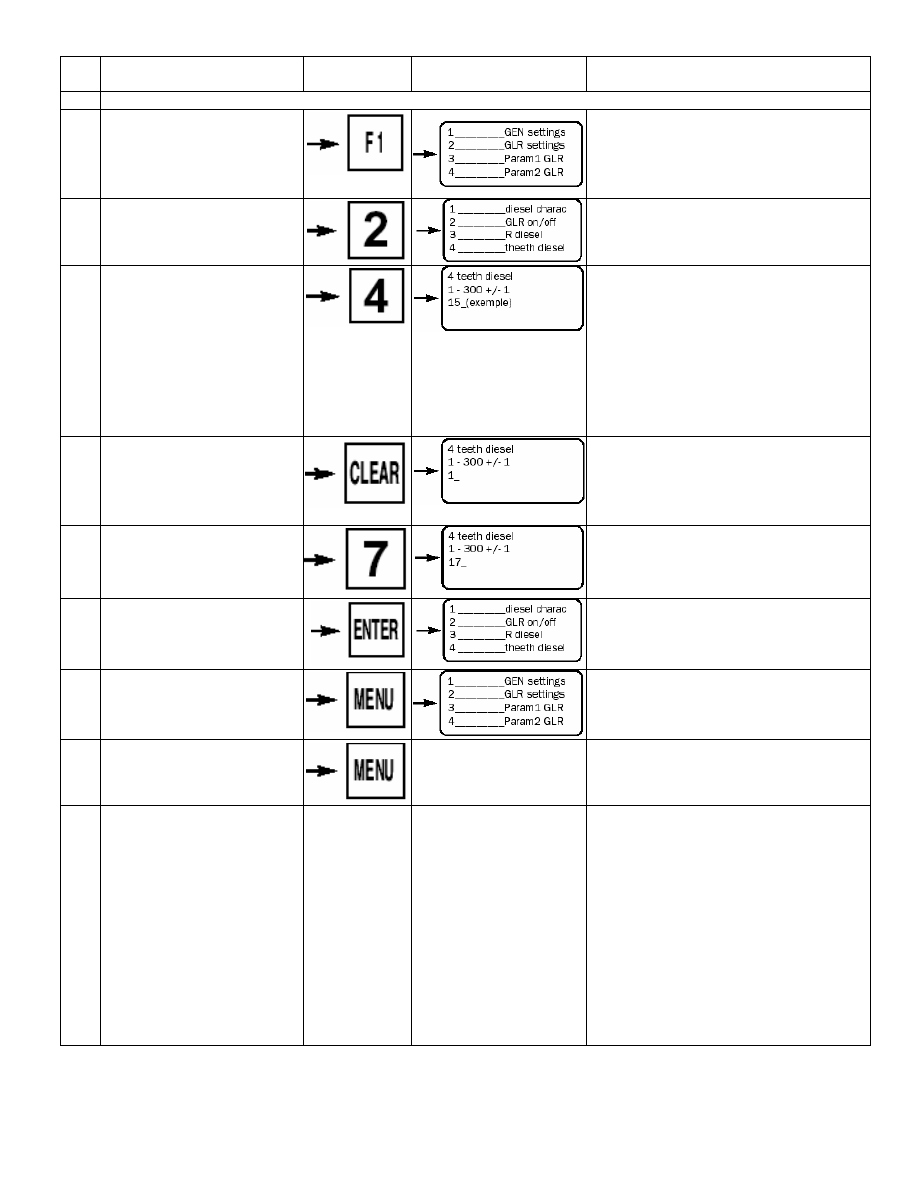

2

Сброс параметров в серых клетках в меню F1

2,1



-  Нажать









2,2 -  Нажать







2,3

-  Нажать



Значение коэффициента должно быть:
15 для MLT с двигателем 1004-40
(Fastram).
17 для MLA с двигателем 1004-40
(Fastram).
17 для MLT/MLA с двигателем 1004 (Euro
2).
Если  коэффициент  неверен,  нажать  кла-
вишу  "CLEAR"  клавиша  для  удаления  по-
казываемого  коэффициента,  затем  на-
жать на правильное значение.

2,4 -  Нажать

(Если коэффициент не ве-
рен).





2,5 -  Нажать





2,6 -  Нажать




Подтверждение коэффициента.

2,7 -  Нажать




Вернуться в предыдущее меню.

2,8 -  Нажать






Вернуться в исходное меню.














33





N°

ОПИСАНИЕ ДЕЙСТВИЯ

КЛАВИША

ВЫВОД НА ДИСПЛЕЙ

КАЛИБРАТОРА

КОММЕНТАРИИ

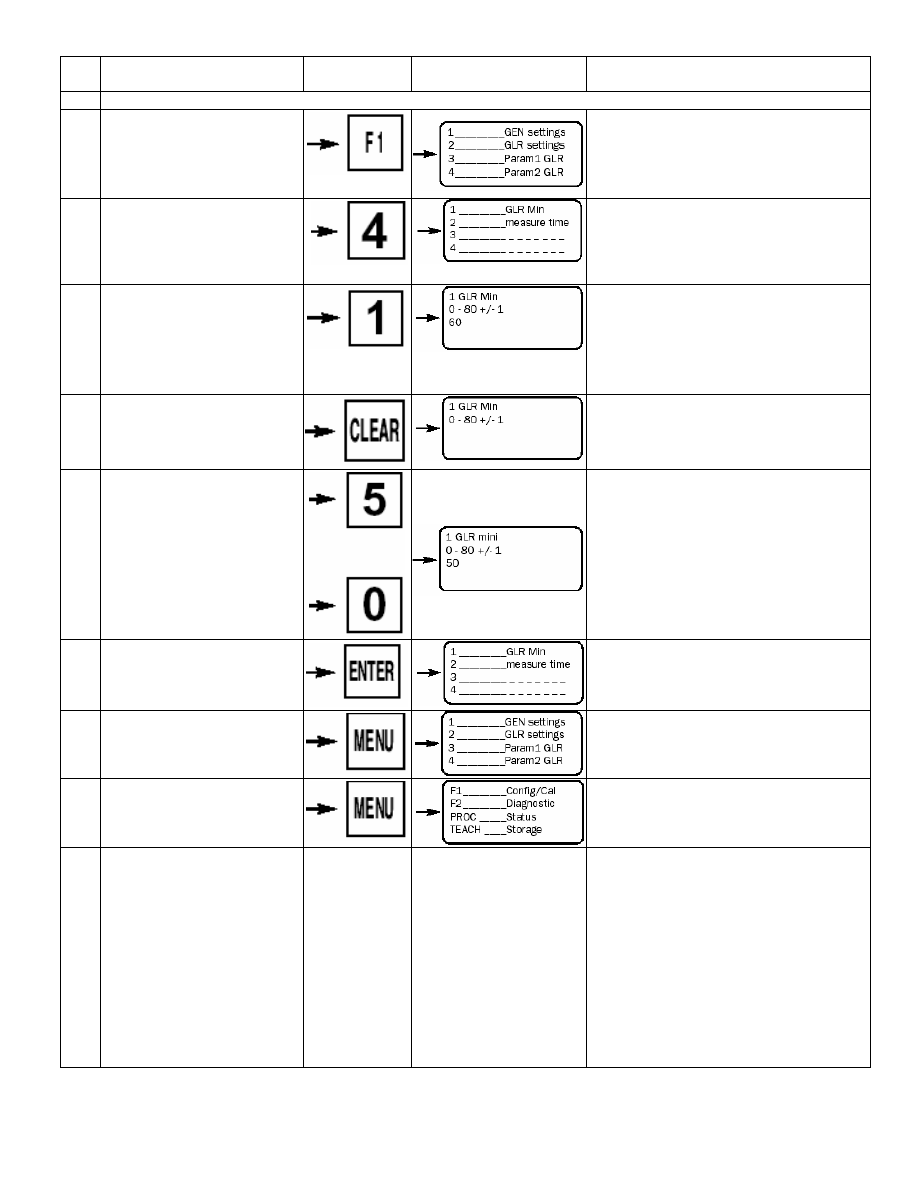

3

Сброс параметров в серых клетках в меню F1

3,1 -  Нажать









3,2 -  Нажать







3,3 -  Нажать



Значение коэффициента должно быть:
60 для MLT с двигателем 1004-40
(Fastram).
60 для MLA с двигателем 1004-40
(Fastram).
50 для MLT/MLA с двигателем 1004 (Euro
2).

3,4

-  Нажать дважды



Для удаления параметра.

3,5


-  Нажать





затем




-  Нажать








Для ввода нового параметра.

Уменьшить с шагом в 5%.
ПРИМЕЧАНИЕ: Не опускаться ниже
40%.

3,6 -  Нажать



Для подтверждения нового параметра.

3,7 -  Нажать



Вернуться в предыдущее меню.

3,8 -  Нажать



Вернуться в исходное меню.













34





N°

ОПИСАНИЕ ДЕЙСТВИЯ

КЛАВИША

ВЫВОД НА ДИСПЛЕЙ

КАЛИБРАТОРА

КОММЕНТАРИИ

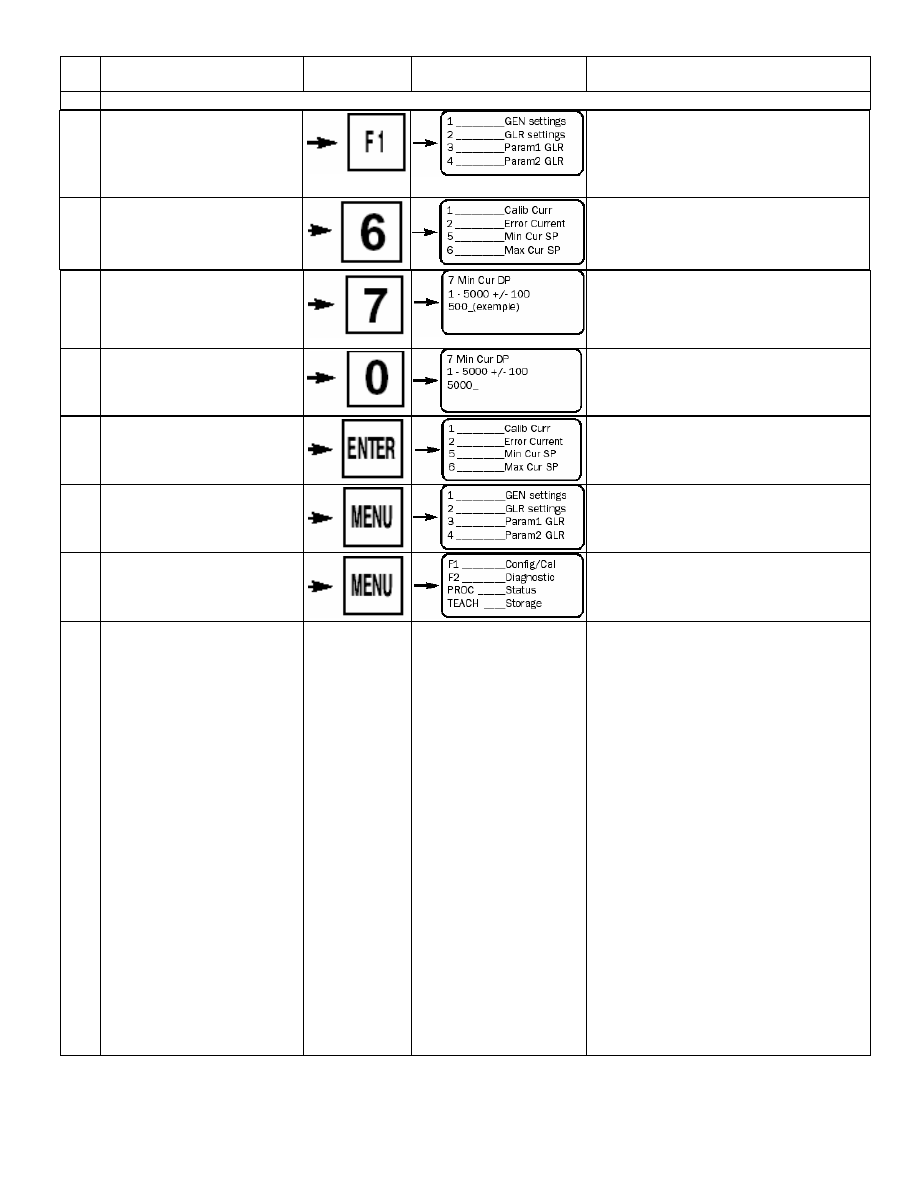

4

Сброс параметров в серых клетках в меню F1

4,1 -  Нажать







4,2 -  Нажать





4,3 -  Нажать



Значение коэффициента должно быть:
500 для двигателя 1004-40 (Fastram).
5000 для двигателя 1004 (Euro 2).
Если коэффициент неверен, введите пра-
вильное значение.

4,4 -  Нажать

(Если коэффициент невер-
ный)





4,5 -  Нажать

(Если коэффициент невер-
ный)



Подтверждение коэффициента

4,6 -  Нажать



Вернуться в предыдущее меню.

4,7 -  Нажать



Вернуться в исходное меню.













35





N°

ОПИСАНИЕ ДЕЙСТВИЯ

КЛАВИША

ВЫВОД НА ДИСПЛЕЙ

КАЛИБРАТОРА

КОММЕНТАРИИ

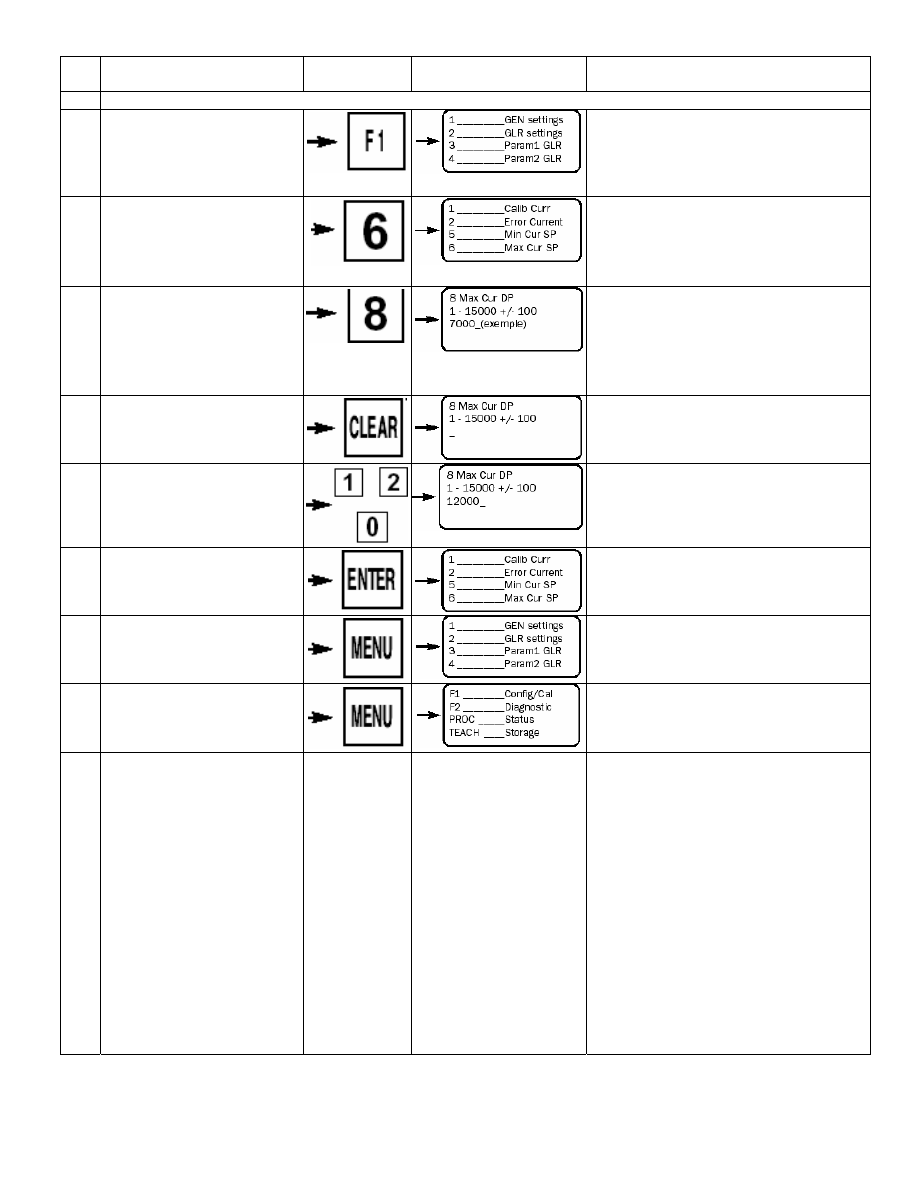

5

Сброс параметров в серых клетках в меню F1

5,1 -  Нажать







5,2 -  Нажать







5,3 -  Нажать



Значение коэффициента должно быть:
7000 для двигателя 1004-40 (Fastram).
12000 для двигателя 1004 (Euro 2).
Если  коэффициент  неверен,  нажмите
клавишу “CLEAR” для  удаления  показы-
ваемого  коэффициента,  затем  введите
правильное значение.

5,4 -  Нажать

(Если коэффициент невер-
ный)





5,5 -  Нажать 12000







5,6 -  Нажать



Подтверждение коэффициента

5,7 -  Нажать

Вернуться в предыдущее меню.

5,8 -  Нажать

Вернуться в исходное меню.













36
