N°

ОПИСАНИЕ ДЕЙСТВИЯ

КЛАВИША

ВЫВОД НА ДИСПЛЕЙ

КАЛИБРАТОРА

КОММЕНТАРИИ

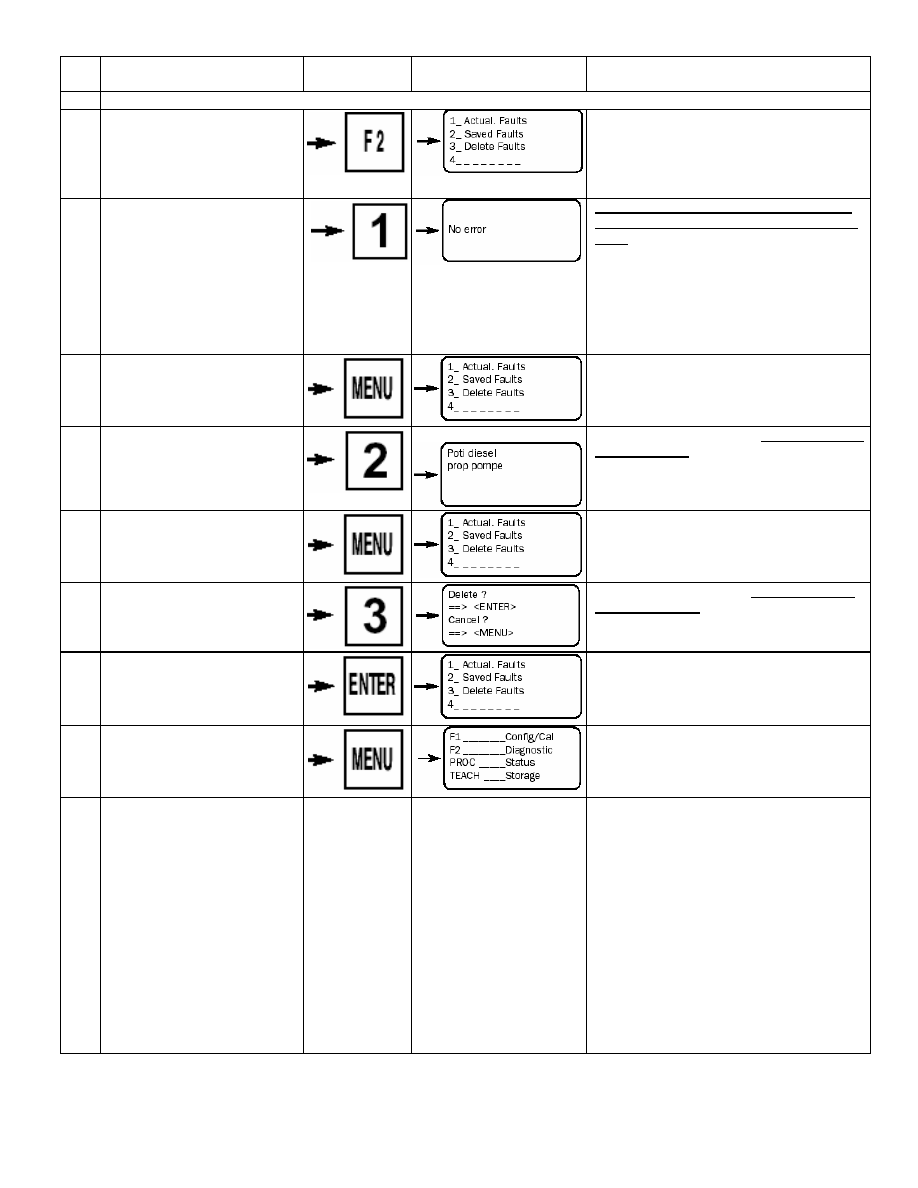

9

Вывод на дисплей кодов неисправностей.

9,1 -  Нажать






Доступ в меню диагностики



9,2 -  Нажать



Данная функция позволяет выводить
на дисплей коды текущих неисправно-
стей.
Убедитесь в отсутствии ошибок.
Если ошибки имеются, определите при-
чину проблемы в соответствии с указа-
ниями, дающимися в настоящем меню, и
повторите процедуру.
Смотрите  также  главу 2- ”Меню  диагно-
стики F2”



9,3 -  Нажать




Вернуться в предыдущее меню.

9,4 -  Нажать



Пример



Данное  меню  позволяет  просматривать
запись  сбоев,  возникших  с  последнего
сброса  списка  возникших  проблем  (смот-
рите 9,6).

9,5 -  Нажать






Вернуться в предыдущее меню.

9,6 -  Нажать



Данное меню позволяет удалять хроно-
логию проблем.

9,7 -  Нажать





9,8 -  Нажать



Вернуться в исходное меню.














24





N°

ОПИСАНИЕ ДЕЙСТВИЯ

КЛАВИША

ВЫВОД НА ДИСПЛЕЙ

КАЛИБРАТОРА

КОММЕНТАРИИ

10

Завершение процедуры.

10,1 -  Выключить двигатель.

-  Выключить зажигание.









10,2 -  Отсоединить калибратор.





















25





2 - МЕНЮ ДИАГНОСТИКИ F2 (Вывод на дисплей кодов неисправностей)


1 Текущая проблема.

"1_ Actual. Faults"

2 Запись о возникавших проблемах.

"2_ Saved Faults"

3 Сброс перечня возникавших проблем.

"3_ Delete Faults"




Объяснения к кодам неисправностей



СУБМЕНЮ ДИАГНОСТИКИ F2

КОД НЕИСПРАВНОСТИ  ВОЗМОЖНАЯ ПРИЧИНА

ВОЗДЕЙСТВИЕ

СПОСОБ УСТРАНЕНИЯ

Étalonnage échelon

Проблеа параметриза-
ции

Неисправно управле-
ние пропорционального
электроклапана

Неверен один из пара-
метров меню F1.
Выполните процедуру
сброса с новым заво-
дским параметром.

Пропорциональный на-
сос

Обрыв или короткое
замыкание провода
пропорционального
электроклапана гидро-
насоса.

Система безопасности
при отказе электрокла-
пана поддерживает 100
% подачу насоса.
Существует вероят-
ность того, что машина
заглохнет, т.к. отсутст-
вует электронное
управление подачи.

Проверьте провод, со-
единитель и электро-
клапан.

Потенциометр ДИЗЕЛЬ  Потенциометр установ-

ки дизеля на впрыски-
вающем насосе (теоре-
тическая частота обо-
ротов двигателя) не
отрегулирован, обрыв
провода или короткое
замыкание.

Максимальная подача
насоса снижена до
30%.

Отрегулируйте потен-
циометр установки ди-
зеля / Проверьте про-
вод и соединитель.

Датчик DIESEL

Провод к генератору
переменного тока (фак-
тическая частота обо-
ротов двигателя) обор-
ван или закорочен.

Превышен допуск на-
грузки двигателя внут-
реннего сгорания.
Управление активной
подачи = 60 %

Проверьте провод и
соединитель.



























26

3 - МЕНЮ PROC (Мониторинг)


При выборе меню PROC предлагается 8 параметров. Вам необходимо тогда выбрать два параметра
из  предложенных,  нажав  номера,  соответствующие  необходимым  параметрам.  В  двух  избранных
строках будут показаны замеренные значения.




Установки микроконтроллера RC2-1



PROC СУБМЕНЮ Динамическое считывание значений

ЗНАЧЕНИЕ

ЕДИНИЦА

ОПИСАНИЕ

1 - Engine speed

ОБ/МИН

Установка дизельного двигателя (факстическая частота
оборотов двигателя)

2 - Pump

%

Максимально допустимая подача насоса

3 - Poti nominal

%

Не используется

4 - Poti DIESEL

%

Общее значение потенциометра частоты оборотов двига-
теля

5 - Diesel Characteristic

ОБ/МИН

Кривая освоения дизеля (теретическая частота оборотов
двигателя)

6 - D nominal value

ОБ/МИН

Установка частоты оборотов двигателя (кривая освоения -
перезаписывание)

7 - Swi output



Не используется

8 - Prop current

мА

Питающий ток электроклапана насоса
