Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 157

4 - МЕНЮ ТЕАСН (Запись изменений меню F1)

При выборе меню ТЕАСН предлагается 4 парамтера. Необходимо выбрать тогда один из первых 2
параметров.
Параметры 3 и 4 не используются.

Имеющееся меню

Функция

1 - Save Params

Данная функция  предназначена  для записи и сохранения  в па-
мяти ящика RC2-1 всех изменений, которые могут быть введены
в калибратор ВВ3.
Поскольку  машина  учитывает  все  изменения,  необходимо  в
обязательном  порядке  размыкать  контакт  при  ее  повторном
включении.

2 - Default Params

Данная функция предназначена для автоматического восста-
новления стандартных (заводских) параметров Меню F1.
Данная функция называется также СБРОСОМ

Внимание, несмотря на это, 2 или 6 параметров придется регу-
лировать вручную, в зависимости от даты производства маши-
ны.
(* Смотрите параграф ниже.)

3 - Get EEPROM

Не используется

4 - Send EEPROM

Не используется

* В 6 цветных клетках таблицы «Меню F1» на страницах 30 и 31 представлены 6 операций, при кото-

рых параметры должны сбрасываться вручную. (Пример на MLT Серия B-Euro 2)

Операции должны выполняться в следующем порядке:

Регулировка "poti ДИЗЕЛЬ"

F1; 1; 2; + процедура регулировки

Регулировка коэффициента "teeth diesel"

F1; 2; 4; (коэффициент 17)

Регулировка parameter “GLR min”

F1; 4; 1; (регулировка 60)

Регулировка параметра "Min Cur DP"

F1; 6; 7; (регулировка 5000)

Регулировка параметра "МАx Cur DP"

F1; 6; 8; (регулировка 12000)

Кривая освоения "diesel charac"

F1; 2; 1; + кривая регулировки

Для машин, произведенных начиная с января 2004 года, необходимы только операции 1 и 6.
При возникновении сомнений выполните сброс параметров и проверьте все 6 операций.

Процедура ручного сброса параметров подробно описана в главе 6.

5 - УСТАНОВКИ МИКРОКОНТРОЛЛЕРА RC2-1: МЕНЮ F1 (Регулировка и задание
параметров)

(Арт.: 236673 - 246556 - 249920)

установки 1 gen

установки 2 GLR

1 - poti nominal

мин. положение
макс. положение

Не используется

/
/

1 - diesel charac

диапазон регулировки

мин. 0

макс. 1

инкремент +/-

Построение кривой освоения

2 - poti diesel

Холостые обороты

мин. положение выше 0,6

Макс. обороты

макс. положение ниже 4,4

Запись потенциометра
Термосистема двигателя

0,8 V
4,3 V

Пример

2 - GLR on / off

значение 1

GLR выкл.

значение 2

GLR вкл.

Регулирование мощности активации

GLR вкл.

3 - I min pump

диапазон регулировки мин. 200

max

600 mA

инкремент +/-

Минимальный ток пропорционального электро-
клапана

0,8 V
4,3 V

400 mA

3 - R diesel

диапазон регулировки

мин. 500

мс

макс. 3000

мс

инкремент +/-

мс

Временной уклон реакции на регулировку

1800 мс

4 - I max pump

диапазон регулировки мин. 1000

max

1600

инкремент

+/-

10 mA

Максимальный ток пропорционального электро-
клапана

1200 mA

4 - teeth diesel

диапазон регулировки

мин. 1

макс. 300

инкремент +/-

Число зубов шестерни двигателя или значение
коэффициента системы двигателя

MLT A15
MLA 17
MLT B 17

5 - dither - freq

значение 1

100 Гц

значение 2

200 Гц

Регулировка частоты колебания

100 Гц

5 - fixed eng spd

диапазон регулировки мин. 0

об/мин

макс. 3000

об/мин

инкремент +/-

об/мин

0 об/мин

6 - supply voltage

значение 1

12 V

значение 2

24 V

Питающее напряжение

12 V

6 - dump idle spee

диапазон регулировки мин. 50

об/мин

макс. 300

об/мин

инкремент +/-

об/мин

Допустимая холостая нагрузка двигателя

50 об/мин

7 - displacem swi

значение 1

установка poti

значение 2

установка BB3

Макс. подача: насос, контролируемый потенцио-
метром или ВВ3

установка
BB3

7 - dump half spee

диапазон регулировки мин. 50

об/мин

макс. 500

об/мин

инкремент

+/-

5 об/мин

Допуск нагрузки двигателя в полурежиме

200
об/мин

8 - nom displacem

диапазон регулировки мин.

0 %

макс.

100 %

инкремент

+/-

1 %

Макс. допустимая подача насоса в %

100 %

8 - dump full spee

диапазон регулировки мин. 50 об/мин

макс. 500 об/мин

инкремент

+/-

5 об/мин

Допустимая нагрузка двигателя при макс. оборо-
тах

300
об/мин

5 - УСТАНОВКИ МИКРОКОНТРОЛЛЕРА RC2-1: МЕНЮ F1

(Арт.: 236673 - 246556 - 249920)

3 Param 1 GLR

4 Param 2 GLR

MLA
Fastram
60%

MLT B-E2
60 %

1 - P1 (nA > nN)

диапазон регулировки

мин.

макс.

2000

инкремент

+/-

400

1 - GLR мин.

диапазон регулировки

мин.

0 %

макс. 80 %

инкремент

+/-

1 %

Допустимая мин. подача насоса в %
ПРИМЕЧАНИЕ: Не опускаться ниже 40 %

MLA
Euro2
50%

2 - f measure time

диапазон регулировки

мин.

50 мс

макс. 1000 мс

инкремент

+/-

10 мс

150

2 - P2 (nA < nN)

диапазон регулировки

мин.

макс.

2000

инкремент

+/-

400

5 Уклоны

3 - I1 (nA > nN n' > 0)

диапазон регулировки

мин.

макс.

1000

инкремент

+/-

100

R pump out

диапазон регулировки

мин.

22 мс

макс.

10000 мс

инкремент

+/-

22 мс

Уклон между записью потенциометра и уклон в
направлении увеличения подачи.

22 мс

4 - I2 (nA > nN n' < 0)

диапазон регулировки

мин.

макс.

1000

инкремент

+/-

100

R pump in

диапазон регулировки

мин.

22 мс

макс.

10000 мс

инкремент

+/-

22 мс

Уклон между записью потенциометра и уклоном в
направлении уменьшения подачи.

22 мс

6 Калибровка

5 - I3 (nA < nN n' < 0)

диапазон регулировки

мин.

макс.

1000

инкремент

+/-

400

1 - Calib Curr

значение 1 без калибровки
значение 2 калибровка

без ка-
либровки

6 - I4 (nA < nN n' > 0)

диапазон регулировки

мин.

макс.

1000

инкремент

+/-

240

2 - Error Current

диапазон регулировки

мин.

макс.

100

инкремент

+/-

5 - Min Cur SP

диапазон регулировки

мин.

макс.

5000

инкремент

+/-

100

1000

7 - D factor

диапазон регулировки

мин.

макс.

1000

инкремент

+/-

6 - Max Cur SP

диапазон регулировки

мин.

1000

макс.

15000

инкремент

+/-

100

7000

Fastram
500

7 - Min Cur DP

диапазон регулировки

мин.

макс.

5000

инкремент

+/-

100

Euro 2
5000

Fastram
7000

8 - d call rate

диапазон регулировки

мин.

макс.

инкремент

+/-

8 - Max Cur DP

диапазон регулировки

мин.

макс.

15000

инкремент

+/-

100

Euro 2
12000

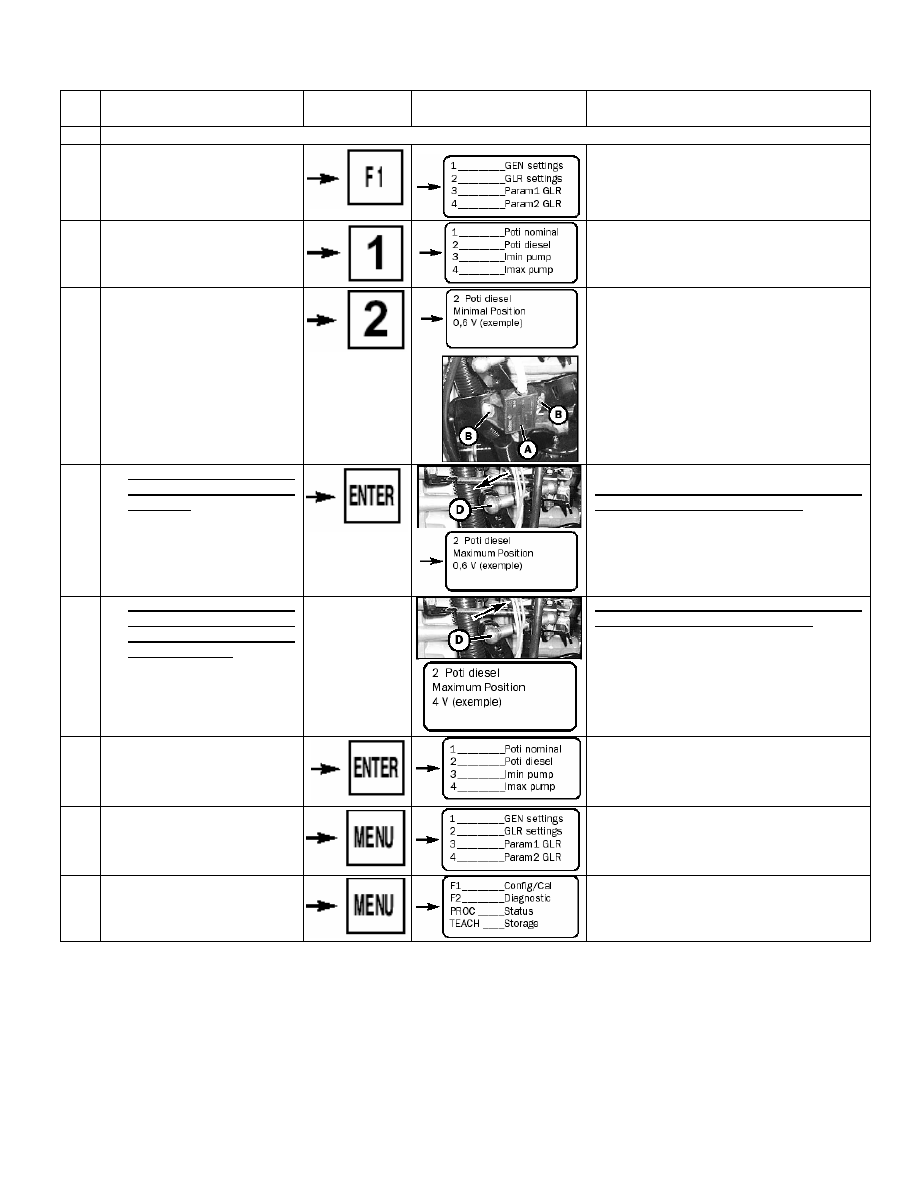

6 - ПОДРОБНАЯ ПРОЦЕДУРА ЗАДАНИЯ ПАРАМЕТРОВ ПОСЛЕ СБРОСА

N°

ОПИСАНИЕ ДЕЙСТВИЯ

КЛАВИША

ВЫВОД НА ДИСПЛЕЙ

КАЛИБРАТОРА

КОММЕНТАРИИ

Сброс параметров в серых клетках в меню F1

1,1

- Нажать

Далее избрать меню 1 "GEN setting" («Ус-
тановка GEN»).

1,2

- Нажать

Далее избрать меню 2 "Poti diesel".

1,3 - Нажать

Блок  показывает  напряжение,  обуслов-
ленное  датчиком  угла.  Это  напряжение
должно  быть  между 0.6 Вольт  (педаль
отпущена) и 4.4 Вольт (пежаль акселера-
тора выжата до отказа).
Если  напряжение  менее 0.6 Вольт  (пе-
даль  отпущена)  или  больше 4.4 Вольт
(максимальное  ускорение),  отрегули-
руйте  механически  датчик  угла  (А),
повернув  его  вокруг  его  оси,  исполь-
зуя его лампочки (В).

1,4

- Потяните шток управле-

ния

впрыскивающего

насоса D, и если напря-
жение

≥ 0.6 В,

нажать

Потяните шток управления D до отказа
назад (механический останов).
Проверка минимума или нулевой точки.

1,5

- Толкните шток управле-

ния  насоса  впрыска  то-
плива D в  максималь-
ное  положение  (удержи-
вать в положении).

Толкните шток управления D до отказа
вперед (механический останов).
Показание блока указывает напряжение,
подаваемое датчиком угла.

1,6

- Если напряжение

≤ 4,4 В,

нажать

Отпустите шток акселератора после на-
бора с клавиатуры "ENTER" (ВВОД).

1,7 - Нажать

Вернуться в предыдущее меню.

1,8 - Нажать

Вернуться в исходное меню.
