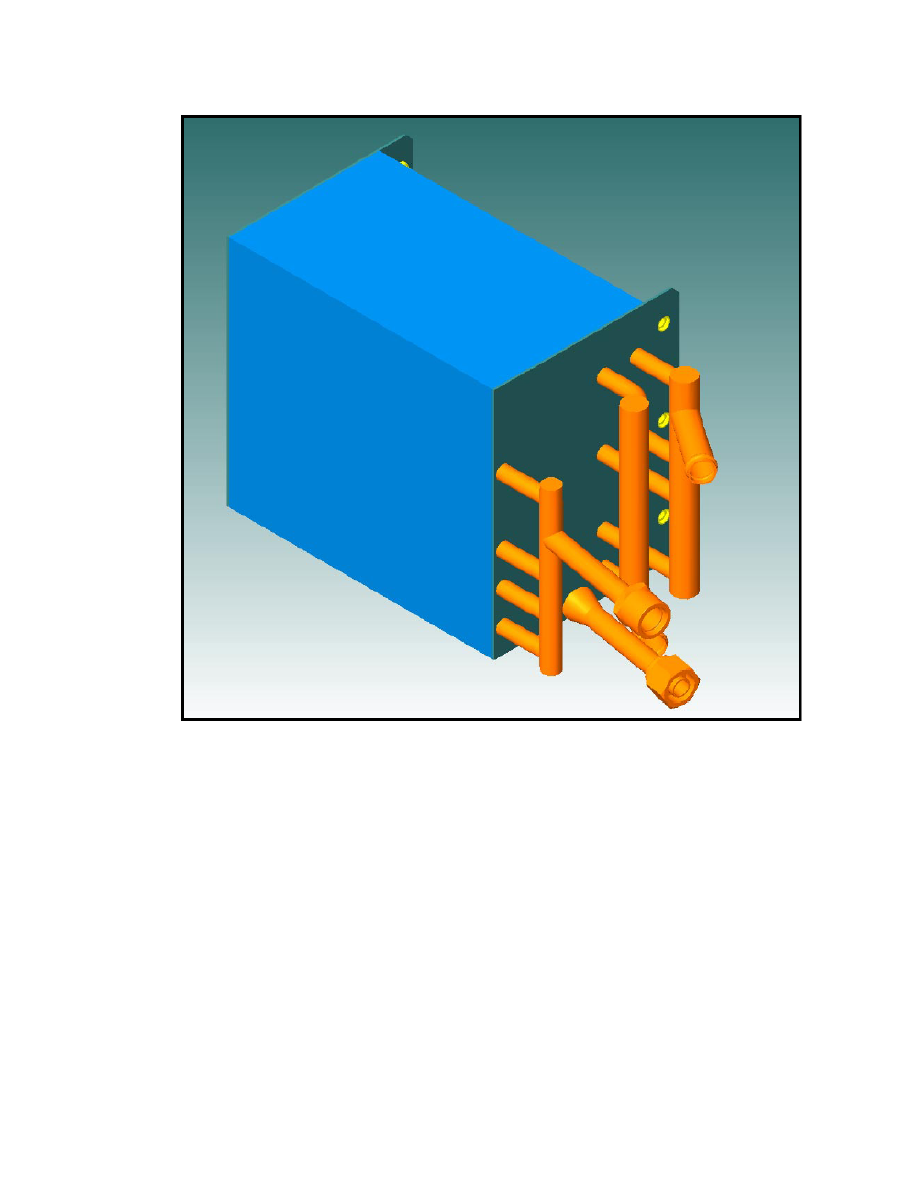

1.6- ИСПАРИТЕЛЬ







Испаритель - последний из основных компонентов системы кондиционирования воз-
духа MANITOU. Он представляет собой теплообменник типа конденсатора, но изме-
няет состояние жидкости в противоположном направлении. В конденсаторе жидкость
сжижается, в испарителе, наоборот, превращается на 100 % в пар. Хладагент, поки-
дающий регулирующий вентиль, является смесью газа и жидкости при низком давле-
нии  и  температуре;  в  испарителе  он  поглощает тепло  из  воздуха,  обеспечивая  тре-
буемый эффект охлаждения. Испаритель, таким образом, охлаждает воздух в кабине.
Жидкость должна испаряться полностью, т.к. компрессор неизбежно получит повре-
ждение при попадании жидлости, даже в небольших количествах.
Мощность  охлаждения  испарителя  приводит  к  осушению  воздуха,  создавая  опти-
мальные условия в кабине. Действительно, в отличие от конденсатора, где наиболее
горячая  жидкость  внутри,  конденсация  в  испарителе  происходит  снаружи.  Влага  из
воздуха, нагнетаемого вентиляторами, осаждается на решетках, и в кабину поступа-
ет сухой воздух. Вода, стекающая с решеток испарителя, собирается в контейнер и
удаляется под кабиной машины. Выпускной клапан предохраняет устройство от про-
никновения воды извне.



10 / 32

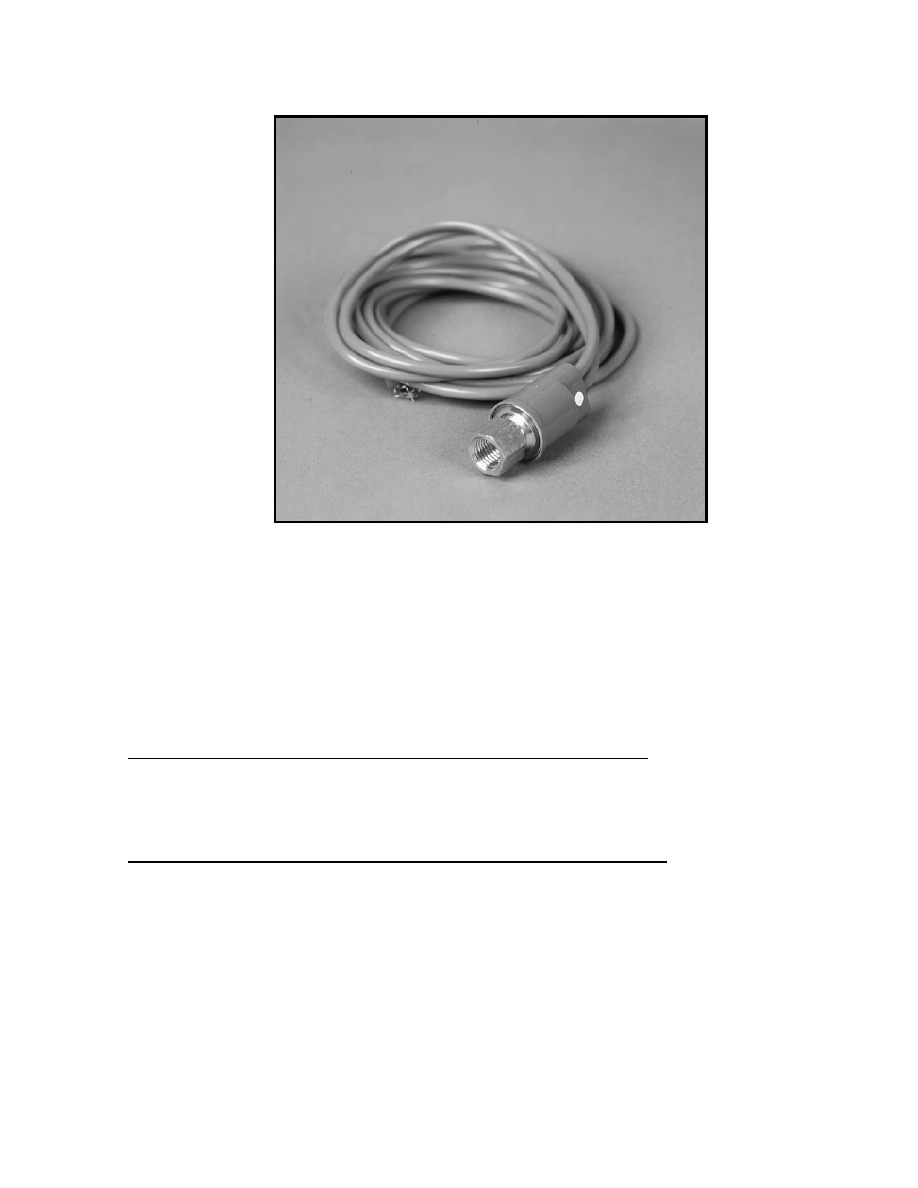

1.7- ПРЕДОХРАНИТЕЛЬНЫЕ РЕГУЛЯТОРЫ ДАВЛЕНИЯ:







Необходима  защита  для  предупреждения  повреждения  компонентов  в  случае  ано-
мальных условий.
Системы защиты контролируются электрическими датчиками, чуствительными к дав-
лению,  которые  называются  предохранительными  регуляторами  давления.  Они  по-
стоянно следят за работой установки, чтобы не было превышено допустимое давле-
ние, как минимальное, так и максимальное.
Эти  предохранительные  регуляторы  давления  воздействуют  на  питание  электриче-
ского  сцепления  компрессора.  В  случае  превышения  значения  питание  сцепления
отключается, и система кондиционирования воздуха отключается.

ПРЕДОХРАНИТЕЛЬНЫЙ РЕГУЛЯТОР НИЗКОГО ДАВЛЕНИЯ:
Если  имеется  значительный  недостаток  хладагента  в  системе  или  цепь  заблокиро-
вана,  нормальнозамкнутый  предохранительный  регулятор  давления  регистрирует
минимльное давление и размыкает цепь питания компрессора.

ПРЕДОХРАНИТЕЛЬНЫЙ РЕГУЛЯТОР ВЫСОКОГО ДАВЛЕНИЯ:
Избыток жидкости или слишком высокое давление могут привести к повреждению, т.к.
давление  всегда  напрямую  связано  с  температурой  жидкости.  Для  предупреждения
таких ситуаций предохранительный регулятор высокого давления, который нормаль-
но замкнут, регистрирует максимальное давление и размыкает цепь питания сцепле-
ния при превышении порога, задаваемого обычно на 24 бар.








11 / 32

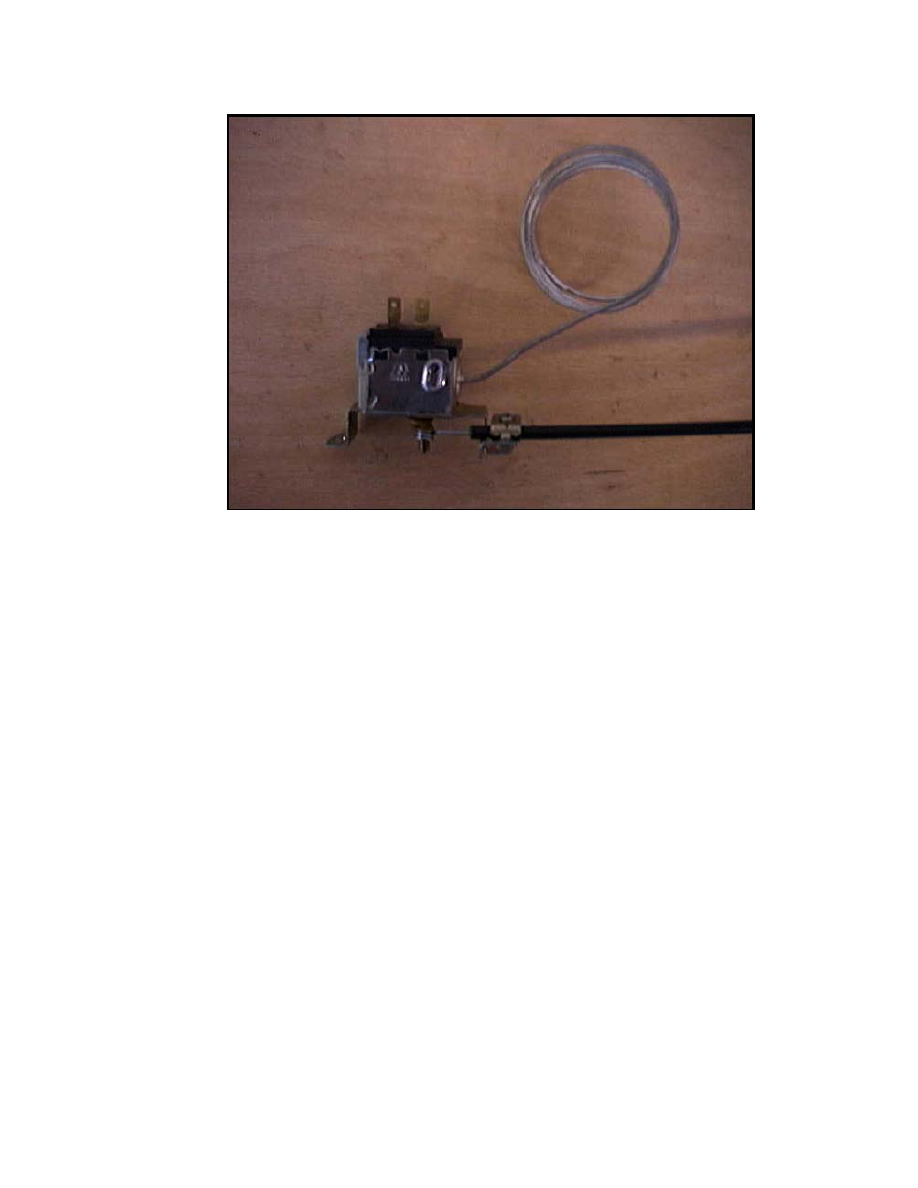

1.8- ТЕРМОСТАТ







Используется для включения и достижения необходимой температуры в кабине (по-
добно  бытовому  холодильнику),  посредством  управления  временем  работы  устрой-
ства.  Действительно,  при  циркуляции  хладагента  температура  в  испарителе  почти
постоянная, поэтому температура в кабине изменяется в зависимости от количества
свежего воздуха, нагнетаемого в нее, с одной стороны, и количеством калорий, заре-
гистрированных в ней, с другой. Термостат действует как цепь питания компрессора.
Термостат  является  управляющим  устройством,  чувствительным  к  температуре  ис-
парителя. Система является такой же, как у регулирующего вентиля. Объем газа, за-
ключенного  в  небольшой  газовой  камере,  сообщающейся  с  капиллярной  трубкой,
выступающей в роли зонда и вставленной между решетками испарителя, следит за
изменениями температуры и сравнивает их с необходимыми значениями.
Камера,  регистрирующая  изменения  давления  газа  в  зонде  из-за  изменения  темпе-
ратуры в испарителе, действует непосредственно как переключатель, размыкающий
или замыкающий цепь питания сцепления компрессора в зависимости от механиче-
ского сопротивления регулирующей пружины.
Чем сильнее сжата пружина, тем больше «холода» должно быть создано, чтобы сила
тяги диафрагмы была больше, чем у пружины.
Иными словами, чем сильнее сжата пружина, тем дольше включено сцепление ком-
прессора и тем больше свежего воздуха пропускается в кабину.
Обладая  капиллярным  зондом,  термостат  является  не  только  устройством  включе-
ния и регулирования системы, но и предохранительным устройством. Он предупреж-
дает замерзание осаждаемого на решетках испарителя водяного конденсата, что за-
медлило  бы  скорость  воздушного  потока  через  испаритель. Необходимо  тщательно
следить за положением зонда в испарителе, особенно за длиной зонда, вставленно-
го в решетки, чтобы обеспечить правильность рабочего диапазона.
Диапазон установок термостата для температуры решеток испарителя - от +2 до +16
°C.

12 / 32

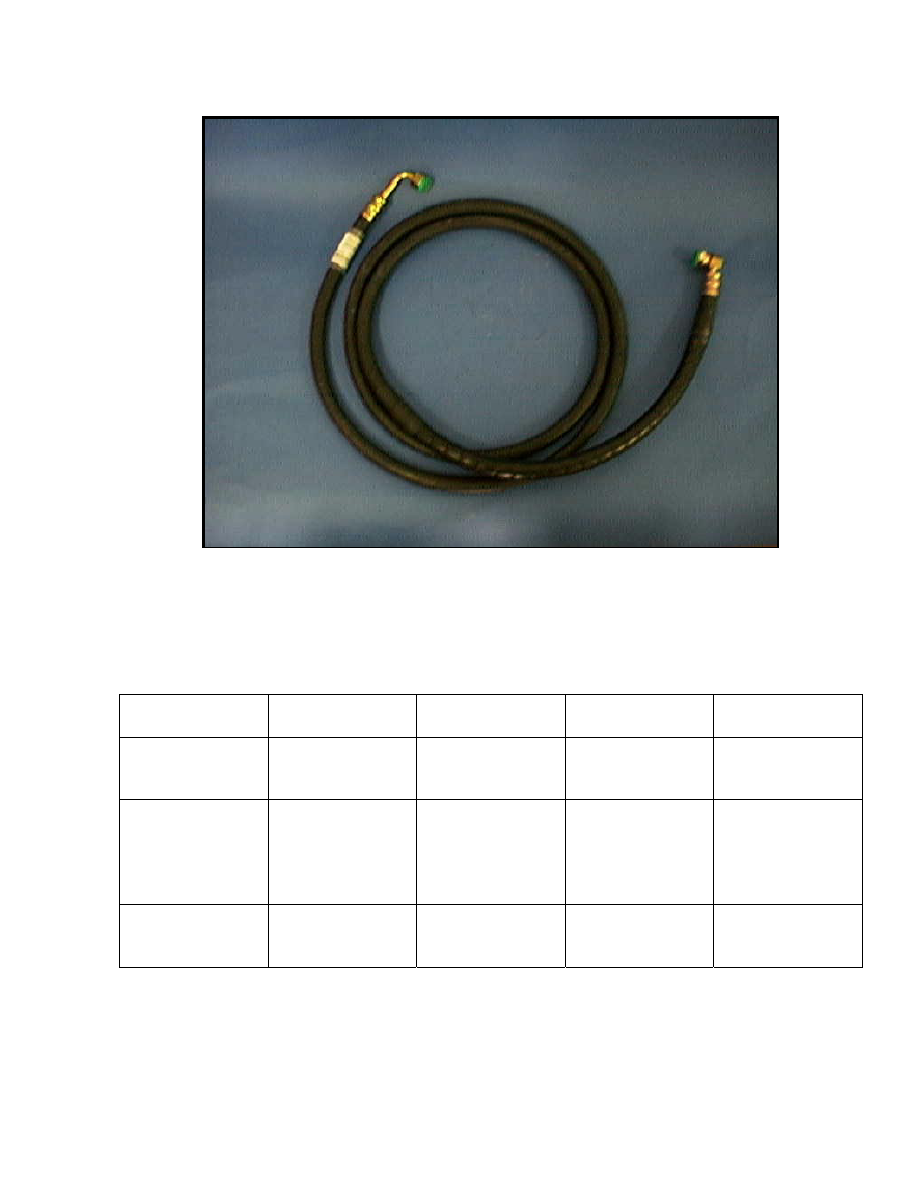

1.9- ШЛАНГИ







Шланги  соединяют  компоненты  системы  кондиционирования  воздуха  между  ком-
прессором  и  конденсатором,  фильтроом  дегидрации  и  регулирующим  вентилем  ис-
парителя  и  компрессором.  Различные  материалы  и  текстильное  армирование,  ис-
пользуемые в составе шлангов, защищают их от внешнего воздействия и обеспечи-
вают поддержание нагрузки в системе.




НАХОЖДЕНИЕ



МОДУЛЬ
ШЛАНГА



ВНУТРЕННИЙ
ДИАМЕТР



ВНЕШНИЙ
ДИАМЕТР



РЕЗЬБА СО-
ЕДИНЕНИЯ



Между ком-
прессором и
конденсатором



Модуль 8



10 мм



20.5 мм



-
16 на дюйм



Между фильт-
ром дегидра-
ции и регули-
рующим вен-
тилем



Модуль 6



8 мм



18 мм



5/8
18 на дюйм



Между испари-
телем и ком-
прессором



Модуль 10



13 мм



23.5 мм



7/8
18 на дюйм
