3- РУКОВОДСТВО ПО ПУСКУ ДИЛЕРА MANITOU



3.1- ПРЕДЭКСПЛУАТАЦИОННЫЙ КОНТРОЛЬ (GB)



Проверить, чтобы отверстия для воздуха не были закрыты наледью, снегом или ли-
стьями.



Проверить,  чтобы  как  минимум  воздушные  решетки  кабины  были  открыты,  чтобы
предупредить замерзание испарителя.



Проверить натяжение ремня привода компрессора:
слишком сильное натяжение: преждевременный износ подшипников
слишком слабое натяжение: преждевременный износ ремня



СИСТЕМА  КОНДИЦИОНИРОВАНИЯ  ВОЗДУХА MANITOU РАБОТАЕТ  ТОЛЬКО  НА
АВТОМОБИЛЯХ С РАБОТАЮЩИМ ДВИГАТЕЛЕМ.
ПРИ  ИСПОЛЬЗОВАНИИ  СИСТЕМЫ  КОНДИЦИОНИРОВАНИЯ  ВОЗДУХА  ОБЯЗА-
ТЕЛЬНО РАБОТАЙТЕ С ОТКРЫТЫМИ ДВЕРЦАМИ ИЛИ ОКНАМИ.

3.2- КОНТРОЛЬ РЕГУЛИРОВКИ (GB)



Во время данной проверки двигатель машины работает.



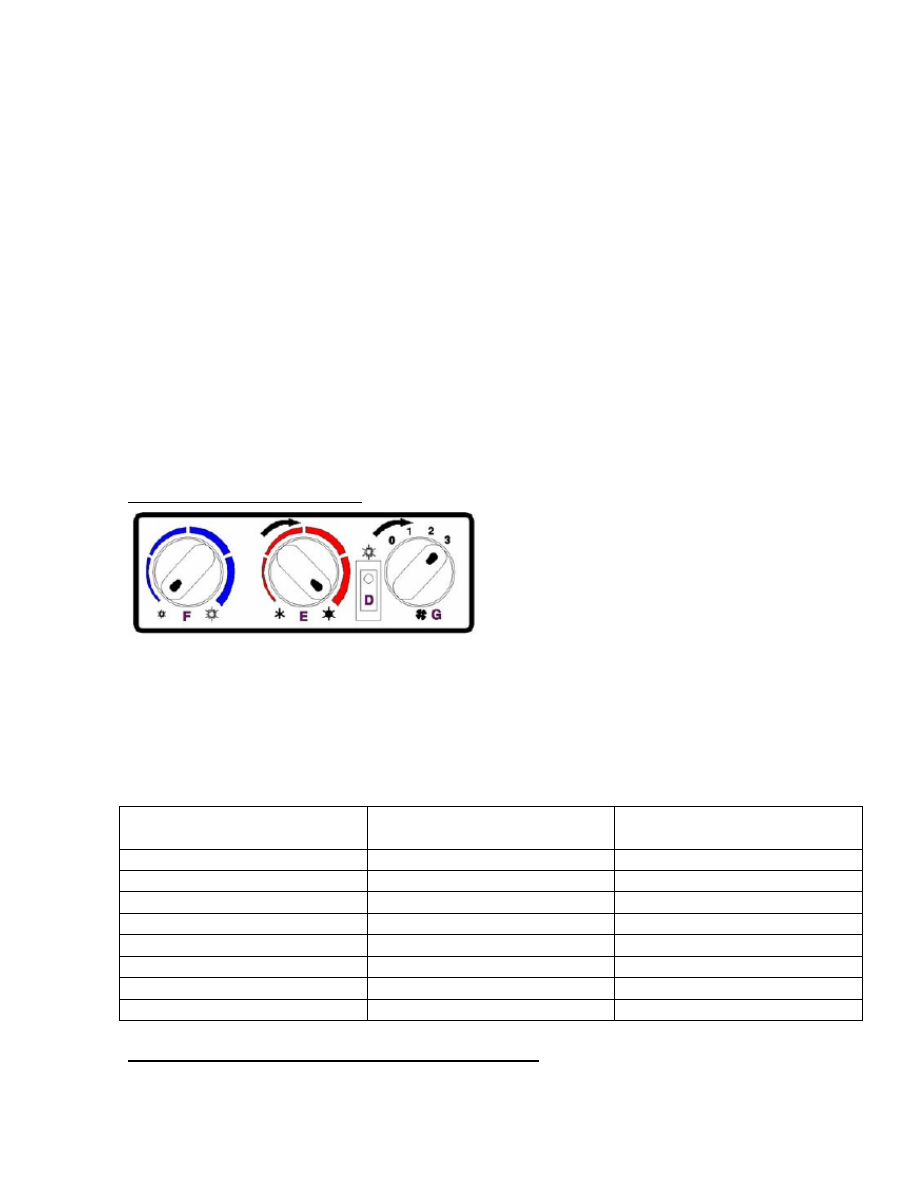

КОНТРОЛЬ НАГРЕВАТЕЛЯ







Ручки управления должны быть установлены следующим образом:
D: управляющий переключатель с СИД выключен
E: на макс. температуру
F: в левом положении
G: в положении № 3



После установки термометра в один из двух впускных распределителей начните за-
мер температур.



НАРУЖНАЯ ТЕМПЕРА-
ТУРА

ТЕМПЕРАТУРА НА ВЫ-
ХОДЕ

ВРЕМЯ НА ДОСТИЖЕНИЕ
ТЕМПЕРАТУРЫ

-10°C

+40°C

30 мин.

-5°C

+40°C

25 мин.

0°C

+40°C

20 мин.

+10°C

+40°C

10 мин.

+15°C

+40°C

15 мин.

+20°C

+40°C

5 мин.

+25°C

+45°C

15 мин.

+30°C

+50°C

10 мин.


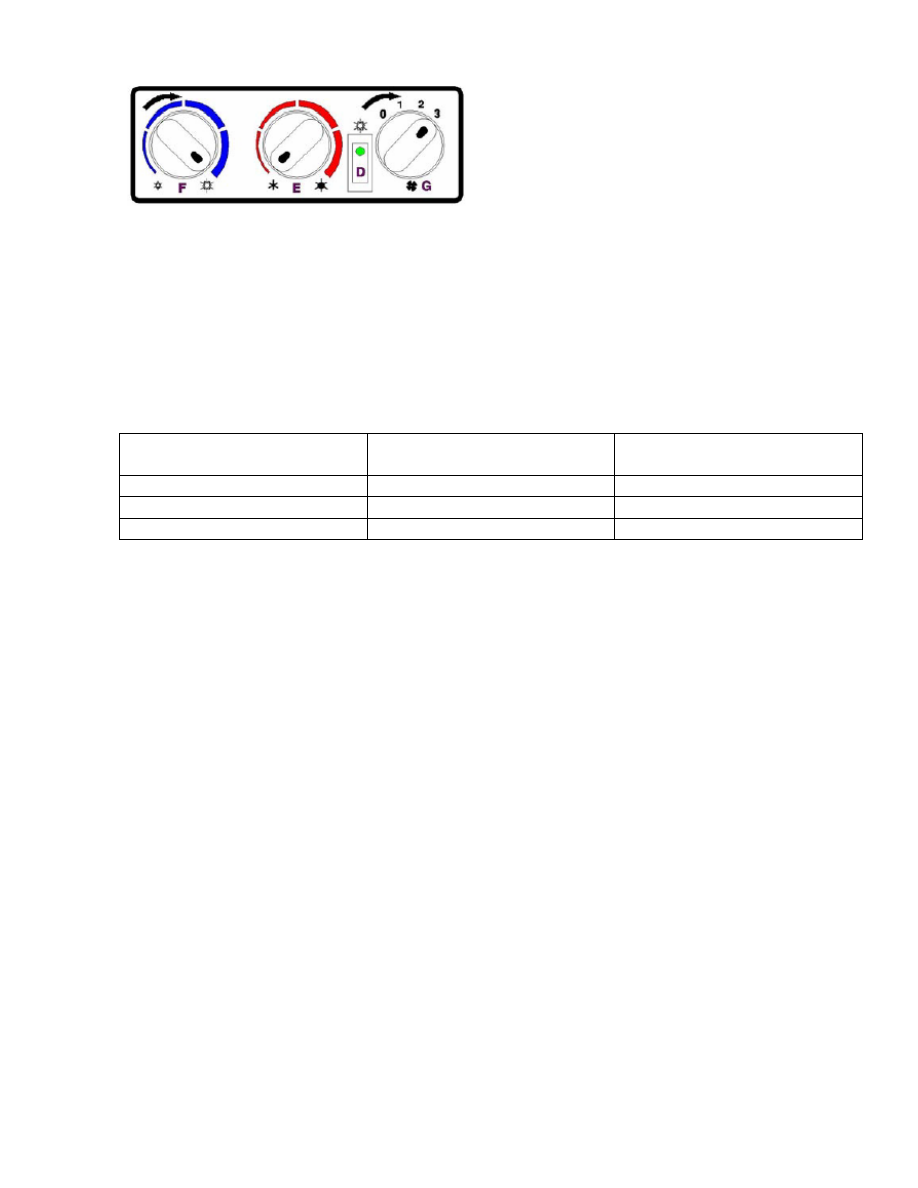

КОНТРОЛЬ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА



18 / 32




Ручки управления должны быть установлены следующим образом:

D: Управляющий переключатель с СИД включен
E: В левом положении
F: На макс. температуру
G: В положении № 3

После установки термометра в один из двух впускных распределителей начните за-
мер температур.

НАРУЖНАЯ ТЕМПЕРА-
ТУРА

ТЕМПЕРАТУРА НА ВЫ-
ХОДЕ ДИФФУЗОРА

ВРЕМЯ НА ДОСТИЖЕНИЕ
ТЕМПЕРАТУРЫ

+20°C

+7°C

5 мин.

+25°C

+10°C

10 мин.

+30°C

+12°C

15 мин.


Регулировка компрессора должна завершиться до показания  температуры ни-
же +1°C .






























19 / 32

4- РУКОВОДСТВО КЛИЕНТА ПО ЭКСПЛУАТАЦИИ


4.1- ПРЕДСТАВЛЕНИЕ КОНДИЦИОНЕРА MANITOU (GB)


4.1.1-  Система  кондиционирования Manitou позволяет  водителю  контроли-
ровать температуру в кабине, не создавая крайних температур.
Она кардинально улучшает рабочие условия в кабине, уменьшая усталость
и снижая чувство дискомфорта, повышая уровень концентрации даже в са-
мые жаркие часы. Она повышает комфортность и безопасность за рулем.
4.1.2-  Система  осушает  воздух  в  кабине,  при  этом  поддерживает  сухими
окна,  что  обеспечивает  хорошую  видимость  и,  в  конечном  итоге,  снижает
аварийность.
4.1.3- Воздух фильтруется различными способами, в первую очередь, про-
ходя через пену. Воздух пропускается также через змеевик испарителя ми-
мо  влажных  поверхностей  на  пластинах,  что  устраняет  скопление  пыли,
плесени  и  т.п.  Естественно,  все  это  является  плюсом  для  водителя,  стра-
дающего от аллергии.
4.1.4-  Разница  в  уровнях  давления  внутри  и  вне  кабины  помогает  преду-
преждать оседание пыли внутри. Это давление можно увеличить, повысив
скорость вентилирования.
4.1.5-  Устройство  можно  эксплуатировать  при  закрытых  дверцах  и  окнах,
защищая  водителя  от  всякого  риска  простуды  или  ревматизма,  а  также
снижая уровень шума в кабине.


4.2- ФУНКЦИЯ КОНДИЦИОНЕРА ВОЗДУХА MANITOU (GB)

Принцип  работы кондиционера  основан  на  физических  законах,  управляющих  испа-
рением и конденсацией жидкости.

Функциональный цикл (смотрите чертеж):
Компрессор,  который  приводится  в  действие  ремнем  привода  и  электромагнитным
сцеплением,  повышает  давление  хладагента  до  уровня,  при  котором  соответствую-
щая  температура  выше  наружной:  соответственно,  хладагент  в  конденсаторе  кон-
денсируется, и тепло уходит наружу через вентилятор радиатора.

Затем хладагент проходит через сушилку приемника, которая задерживает все при-
меси и следы влаги.
В этом пункте регулирующий вентиль понижает давление жидкости до уровня ниже,
чем имеется вне кабины. На следующей стадии испарения (из жидкости в газ) тепло
поглощается в кабине, продуваемой электрическим вентилятором, через испаритель.

Удерживаемый  воздух  нагнетается  назад  в  кабину,  свежий  и  осушенный.  Вся  влага
на пластинах испарителя выводится в трубы системы слива.








20 / 32

4.3- ОПИСАНИЕ КОНТРОЛЯ КЛИМАТА (GB)





ВАЖНО:
КОНДИЦИОНЕР  ВОЗДУХА MANITOU РАБОТАЕТ  ТОЛЬКО  НА  АВТОМАБИЛЯХ
ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ.
УБЕДИТЕСЬ ТАКЖЕ, ЧТО ВСЕ ДВЕРЦЫ И ОКНА ЗАКРЫТЫ.

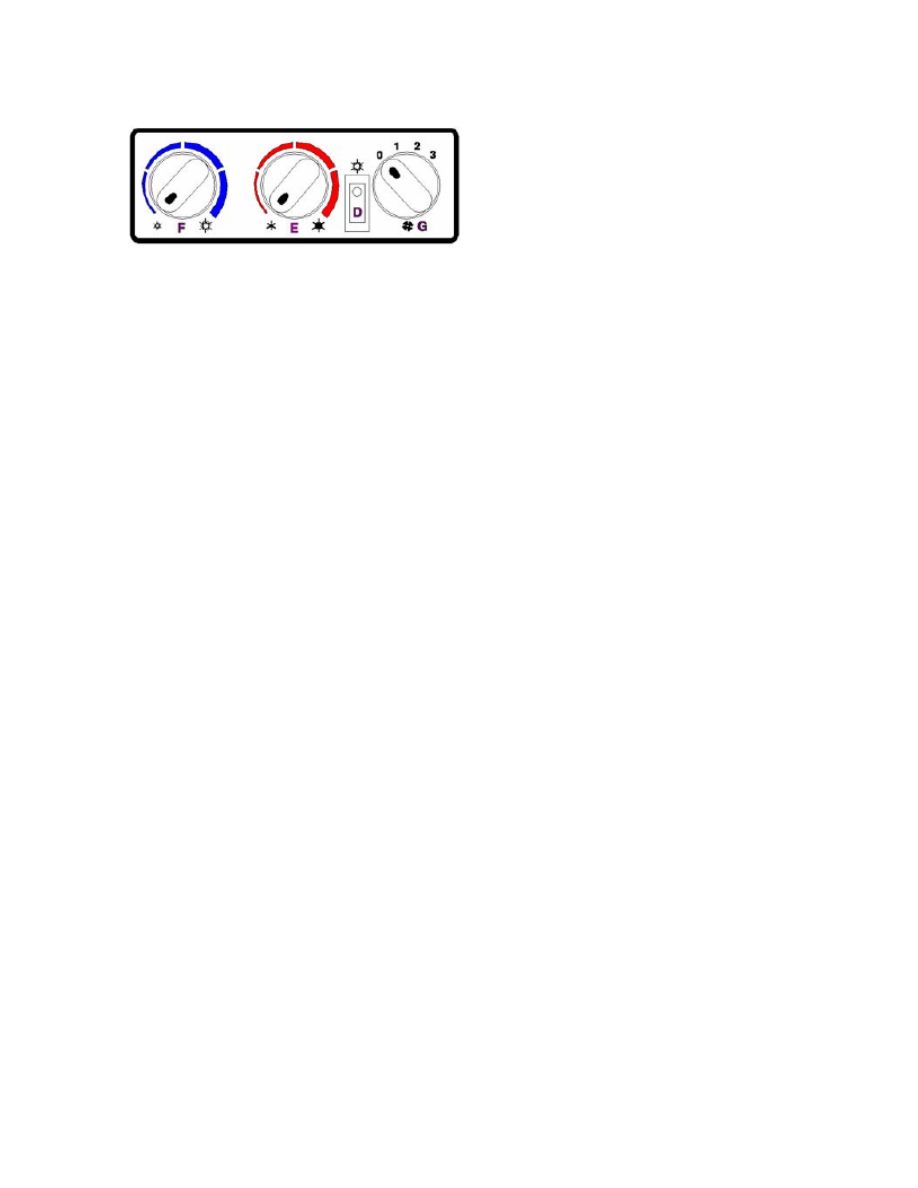

D: Ручка управления с сигнальной лампочкой соединяет и разъединяет кондиционер
воздуха и, при  нахождении ручки G в положении 1, 2 или 3
E: Ручка управления, контролирующая температуру нагревателя
F: Ручка управления, контролирующая температуру кондиционера воздуха
G: Регулятор воздушного потока и ручка управления частотой вращения вентилятора.
В положении «0» система кондиционирования выключена

ЗАМЕЧАНИЯ:
1  Возможна  утечка  воды  под  автомобилем,  из  поддона.  Это  может  происходить  в

очень жарких и влажных условиях.

2  Убедитесь, что забор воздуха кондиционера MANITOU свободен ото льда, снега и

листьев.

3  Одна  из  решеток  кабины  должна  быть  открыта,  когда  система  работает,  чтобы

предупредить замерзание испарителя.
