Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 152







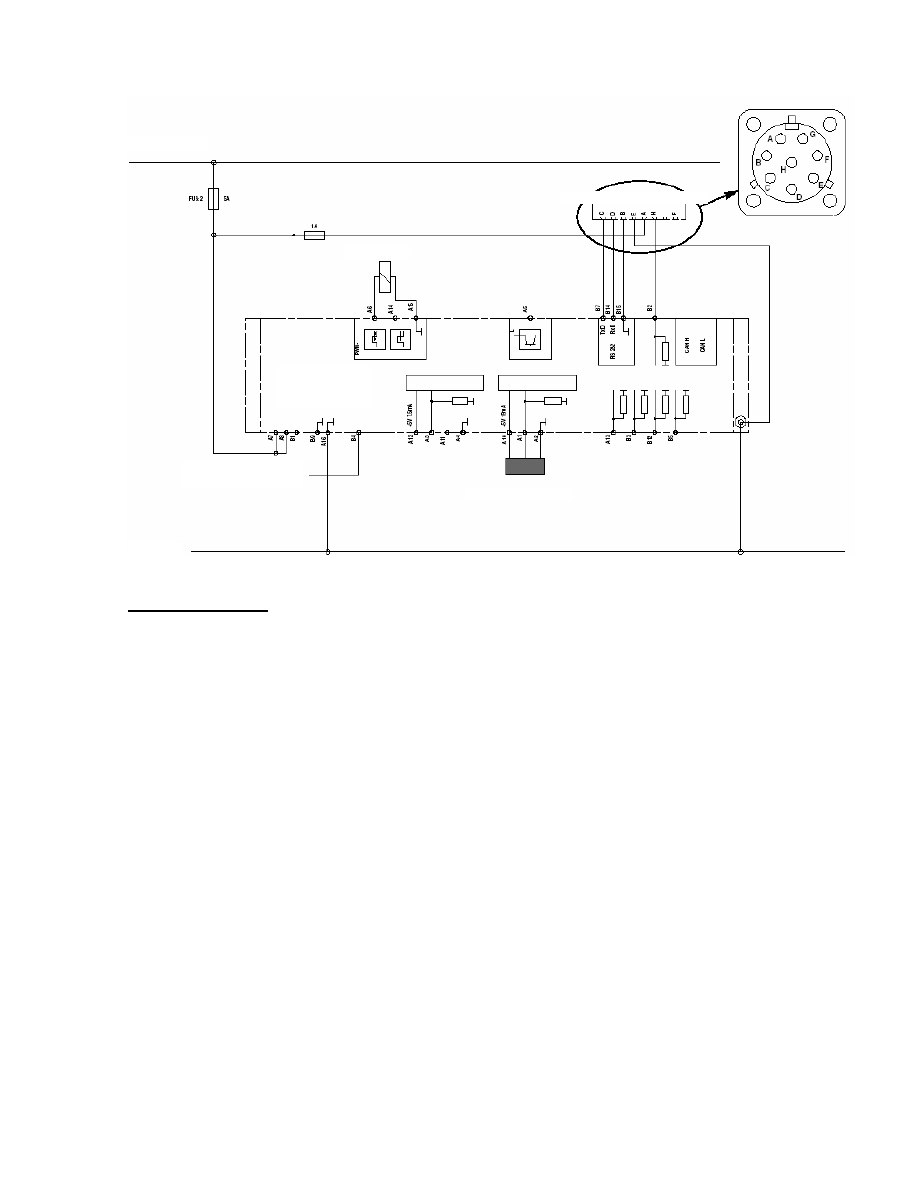

6 - ЭЛЕКТРИЧЕСКАЯ СХЕМА





+12 В зажигание вкл.



ГНЕЗДО ДИАГНОСТИКИ ДЛЯ BB-3



НАСОС SV

RC 2-1 X/10
ДЛЯ НАСОСА ПЕРЕ-
МЕННОГО ОБЪЕМА
A10V060

СИГНАЛ ГЕНЕРАТОРА
ПЕРЕМЕННОГО ТОКА W



СИГНАЛ ГЕНЕРАТОРА
ПЕРЕМЕННОГО ТОКА W



ДАТЧИК ПОЛОЖЕНИЯ



DV
Заземление




Предупреждение: никогда  не  подсоединяйте  электронную  панель  к  жгуту  электропро-

водки машины без предварительного подключения заземления бло-
ка































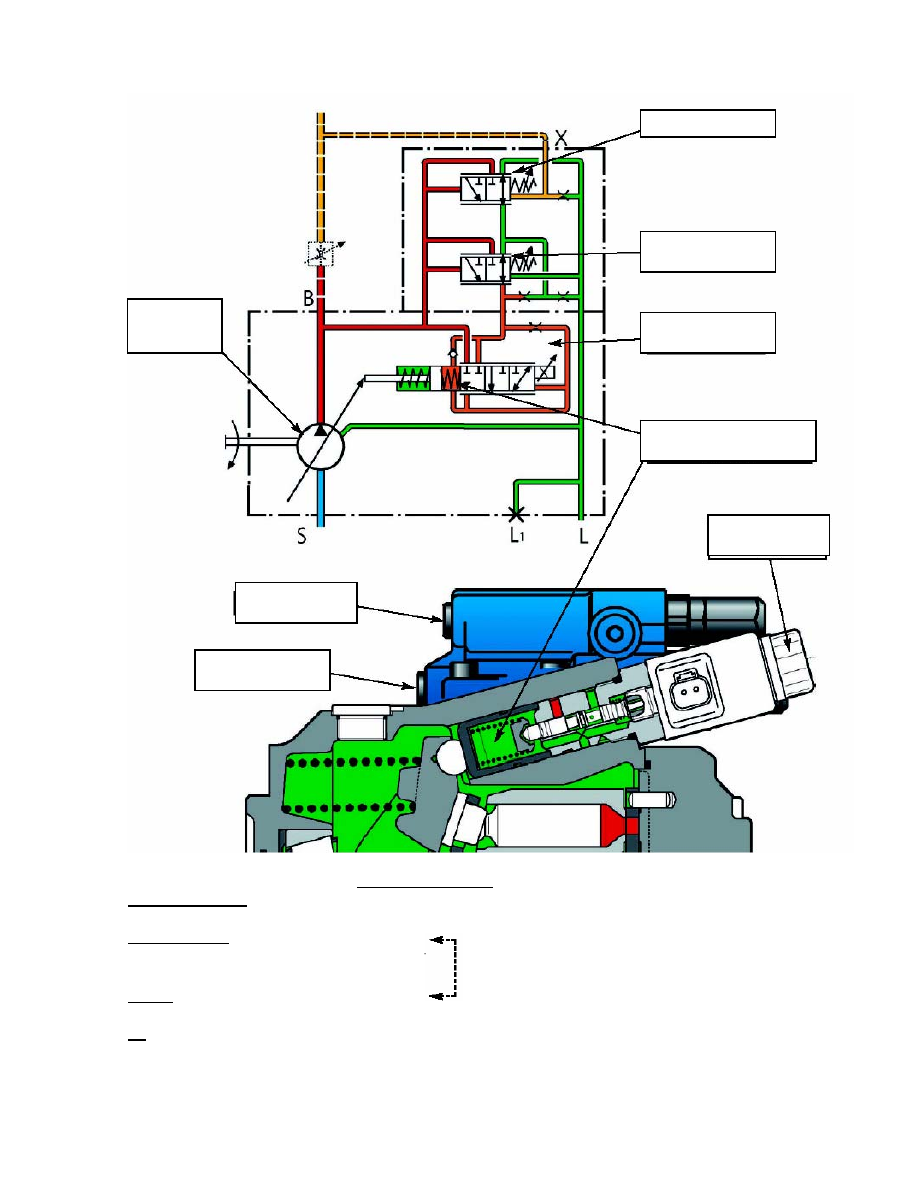

7 - ГИДРАВЛИЧЕСКАЯ СХЕМА







НАСОС

A10V63





Электроклапан EK1



Клапан FR 19B



Клапан DR 290B





Управление наклоном пла-

стины насоса



Электроклапан

EK1



Клапан FR 19B





Клапан DR 290B





в общем - 0,2 бар

S - Всасывание

мин.: 1 бар

(максимальная подача)



Макс.: 0 бар

(нулевая подача)

B - Давление

мин.: 19бар

(насос удерживает давление)



Макс.: 270бар

(давление главного ограничителя клапана
управления)

X - LS

мин.: 0 бар

(

Δ p = 19 бар)

Сигнал нагрузки

Макс.: 251 бар

(270 - 19 бар)

L1

мин.: 0,0001 бар

(19 бар)



Макс.: 0,1 бар

(270 бар)







BB-3 КАЛИБРАТОР



MLT ... LSU
MLA ... LSU

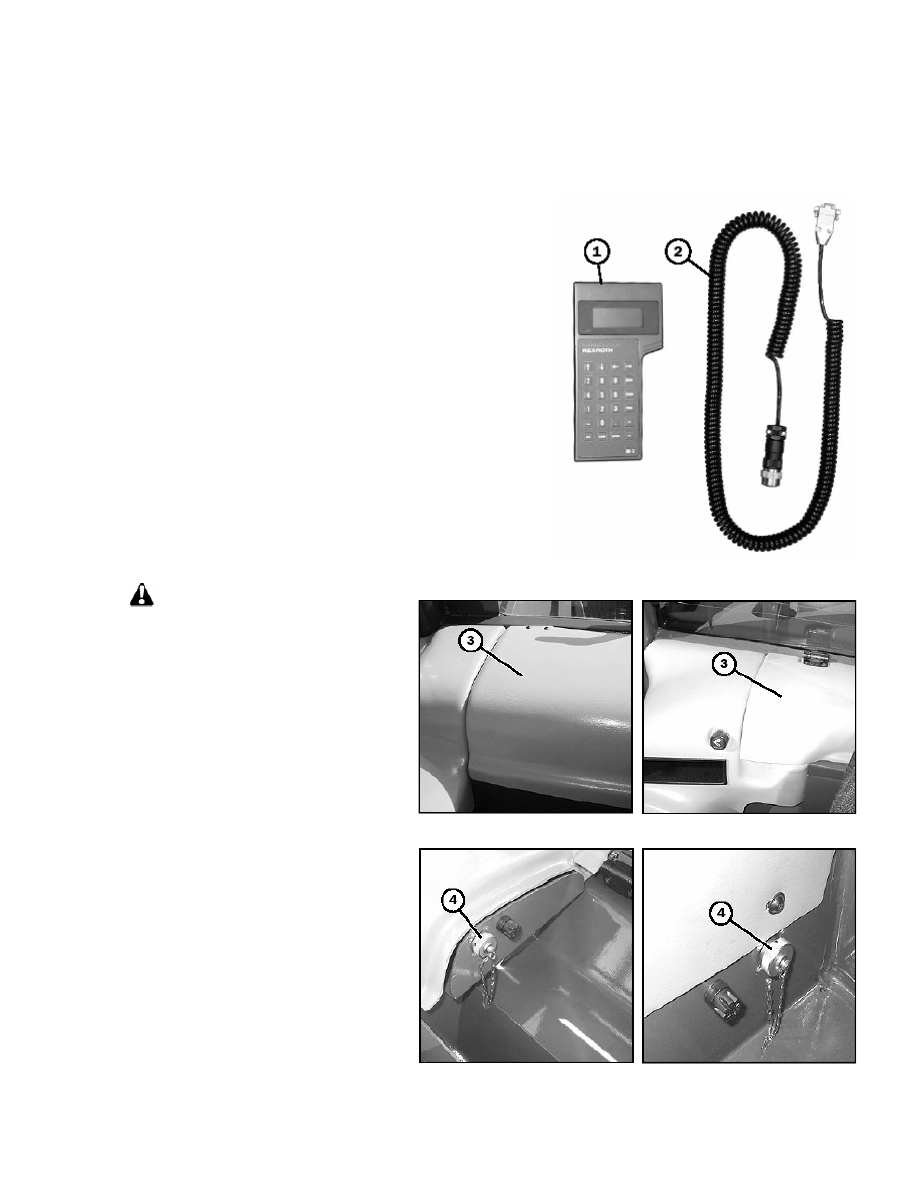

Необходимые детали





1 калибратор BB3

Арт. 662 070  Позиция 1

1 соединительный провод

Арт. 662 071  Позиция 2



Процедура

  Никогда не подсоединяйте и не

разъединяйте калибратор ВВ3
при включенной машине.


-  Заклушите машину.
-  Откройте  крышку  отсека  для  докумен-

тов  3  (Рис. A или B),  расположенного
за сиденьем водителя.








-  Подсоедините  калибратор  ВВ3  к  диаг-

ностическому  гнезду  микроконтролле-
ра 4 (Рис. C или D).

Рис. A

MLT ... LSU

Рис. B

MLA ... LSU




Рис. C

MLT ... LSU

Рис. D

MLA ... LSU





10





КАЛИБРАТОР BB-3




- РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

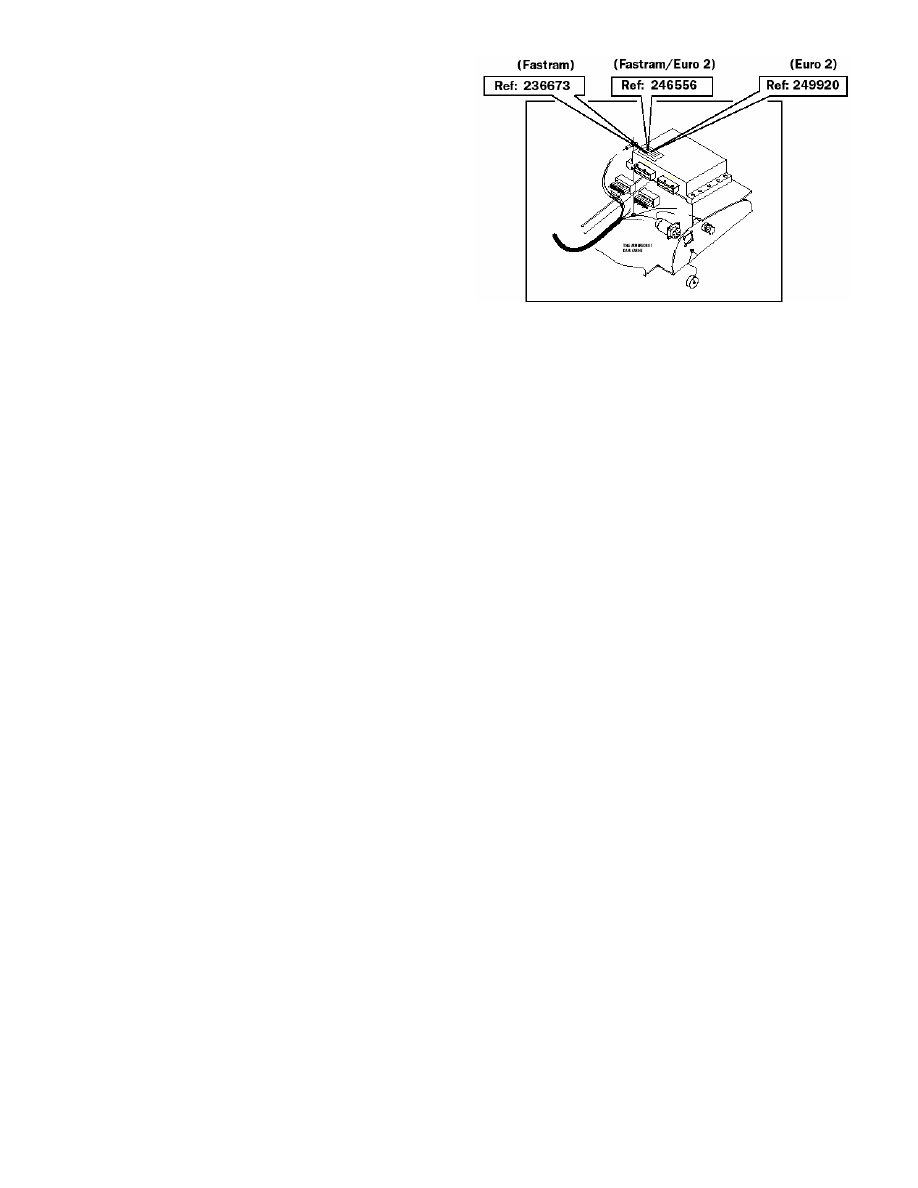

На кожухе RC2-1





ОГЛАВЛЕНИЕ


1 - ПРОЦЕДУРА РЕГУЛИРОВКИ НАСОСА LSU



Запуск процедуры..................................................................................................... Страница 12

1-1  Выбор языка............................................................................................................... Страница 13

Конфигурация датчика угла педали акселератора (данные теорети-
ческой частоты оборотов двигателя)................................................................... Страница 14

Проверка параметра «зубчатого дизеля» .......................................................... Страница 15

Сохранение параметров ......................................................................................... Страница 16

Изучение параметров машины (Создание теоретической системы)........... Страница 17

Проверка функционирования системы контроля.............................................. Страница 18

Процедуры на случай, если глохнет двигатель ................................................ Страница 20

Процедуры на случай, если двигатель продолжает глохнуть ....................... Страница 22

Сверка с кодами неисправностей......................................................................... Страница 24

10

Завершение процедуры .......................................................................................... Страница 25


2 - МЕНЮ ДИАГНОСТИКИ F2 (Вывод на дисплей кодов неисправ-
ностей) ........................................................................................................................

Страница 26


3 - МЕНЮ PROC (Мониторинг).............................................................................

Страница 27


4 - МЕНЮ ТЕАСН (Запись изменений меню F1)..............................................

Страница 28


5 - УСТАНОВКИ МИКРОКОНТРОЛЛЕРА RC2-1: МЕНЮ F1 .........................

Страница 30

(Регулировка и задание параметров)


6 - ПОДРОБНАЯ ПРОЦЕДУРА ЗАДАНИЯ ПАРАМЕТРОВ ПОСЛЕ

СБРОСА ...............................................................................................................

Страница 32


13














11
