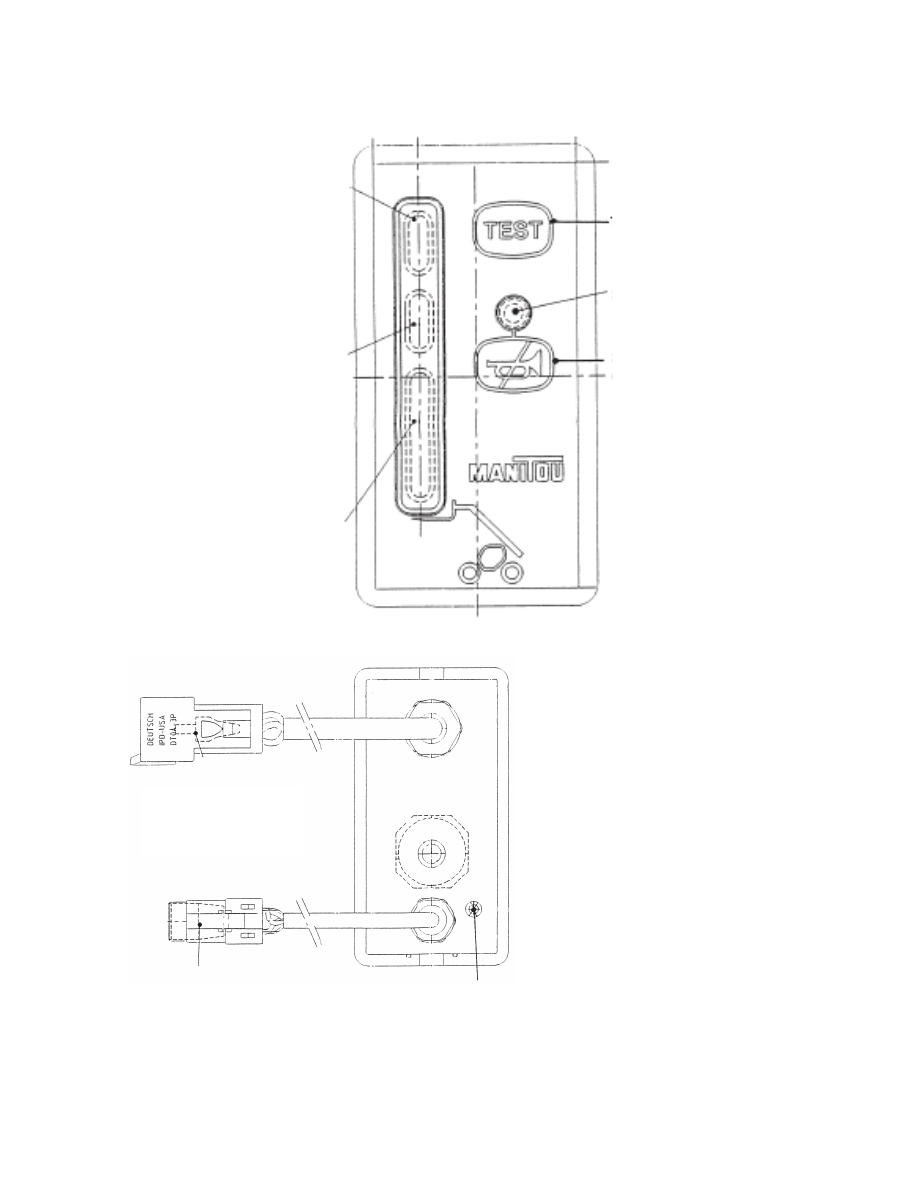

СИСТЕМА БЕЗОПАСНОСТИ







2 красных СИДа












2 желтых СИДа












4 зеленых СИДа









Выключатель тестирования



Сигнальная лампочка звуковой сигнализа-
ции не горит



Выключатель звуковой сигнализации






Соединение с тензодатчиком

микровыключатель настройки (доступ при помощи шестигранного
вставляемого ключа на 6 мм)







5

Соединитель блока питания +
вывод отключения ухудшаю-
щих движений









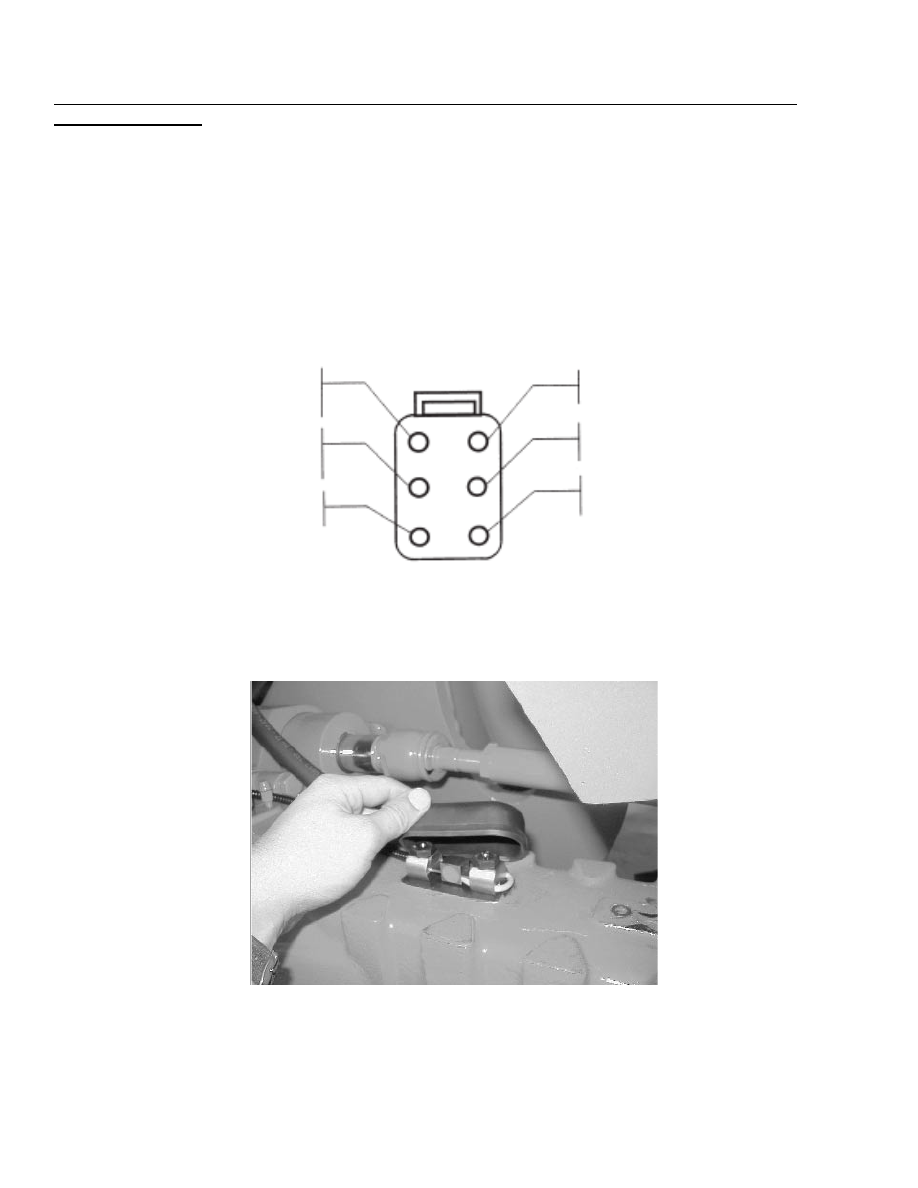

ПРОЦЕДУРА  ПРОВЕРКИ  ТЕНЗОДАТЧИКА  АВАРИЙНОГО  СИГНАЛА  ПРОДОЛЬНОЙ
СТАБИЛЬНОСТИ

Устройство соединителя:

+ питание
- питание и PT 100
+ измерение
- измерение
PT 100
Экранирование

красный провод / контакт
коричневый провод / контакт
желтый провод / контакт
зеленый провод / контакт
синий провод / контакт
белый / контакт

N° 1
N° 2
N° 3
N° 4
N° 5
N° 6


Описание соединителей тензодатчика.




Экранирование 6





PT 100 5





Измерение - 4










+ питание 1



- питание 2


Измерение + 3





Прежде  чем  приступать  к  любым  проверкам  электрооборудования,  выполните  визуальную
проверку состояния датчика и его соединений.












6



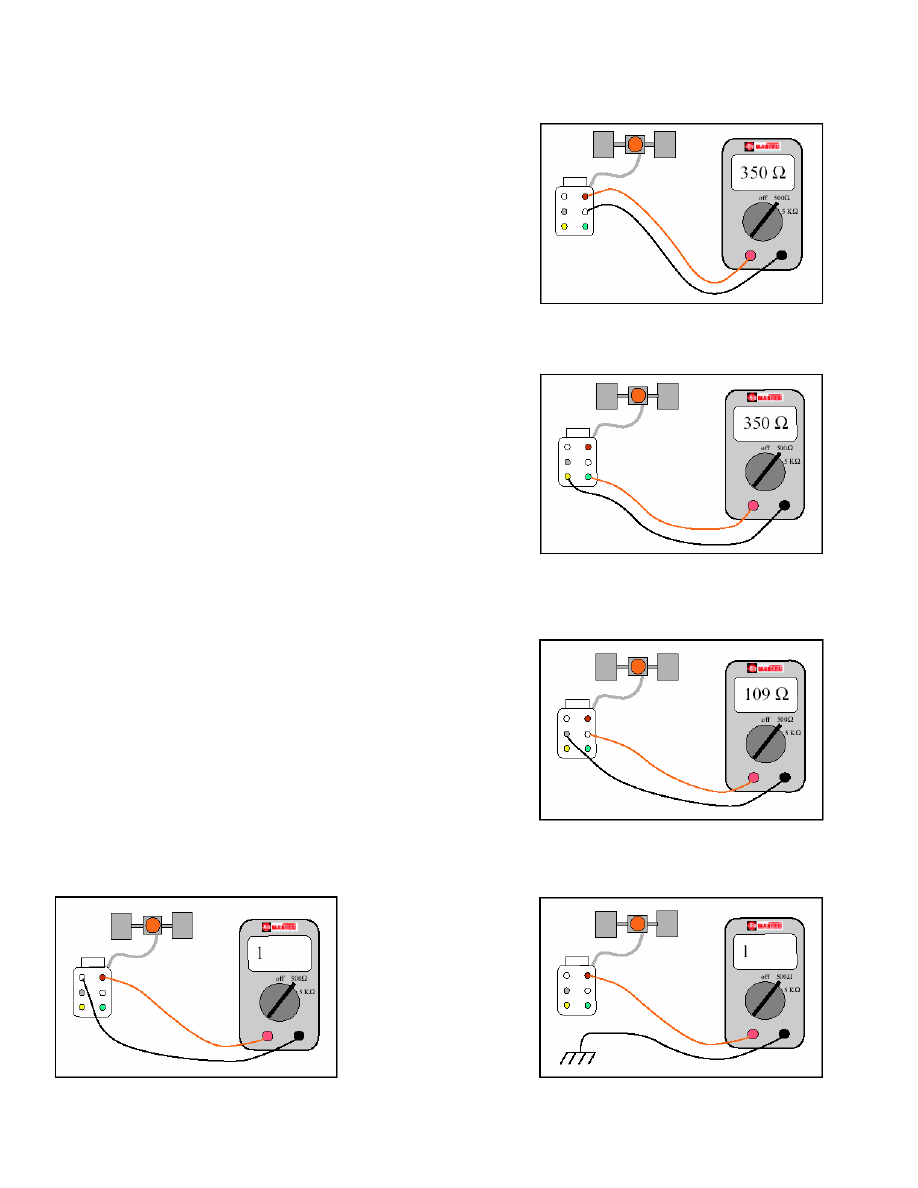

Проверка электрооборудования

Отключите датчик от электрической цепи.
С помощью микрометра выполните следующие заме-
ры:

(Рис. A)
-  Замерьте полное сопротивление между A+ и A- = Z

питания (полное сопротивление блока питания)

Значения: 300 Ом

 ≤ мощность Z ≤ 400 Ом



(Рис. B)
-  Замерьте полное сопротивление между M+ и M- = Z

измерения (полное сопротивление измерительной
системы)

Значения: 300 Ом

 ≤ мощность Z ≤ 400 Ом



(Рис. C)
-  Замерьте полное сопротивление между A- и PT 100

= Z PT100

Значения: 101 Ом

 + 0.39xT

T соответствует температуре датчика.

Пример: T=20°C тогда
Z PT 100 = 101 Ом

 + 7.8 Ом = 109 Ом


(Рис. D)
-  Замерьте полное сопротивление между A+ и экра-

нирование: Zbl

Zbl > 30 MОм

  (бесконечное сопротивление или

разомкнутая цепь)


(Рис. E)
-  Замерьте полное сопротивление между A+ и рамой

машины: Z рамы

Z frame > 30 MОм

  ( бесконечное сопротивление

или разомкнутая цепь)

Рис. D



Между A+ и экранированием





Рис. A



Между A+ и A-








Рис. B



Между М+ и М-









Рис. C



Между A- и РТ100










Рис. E



Между A+ и рамой





7

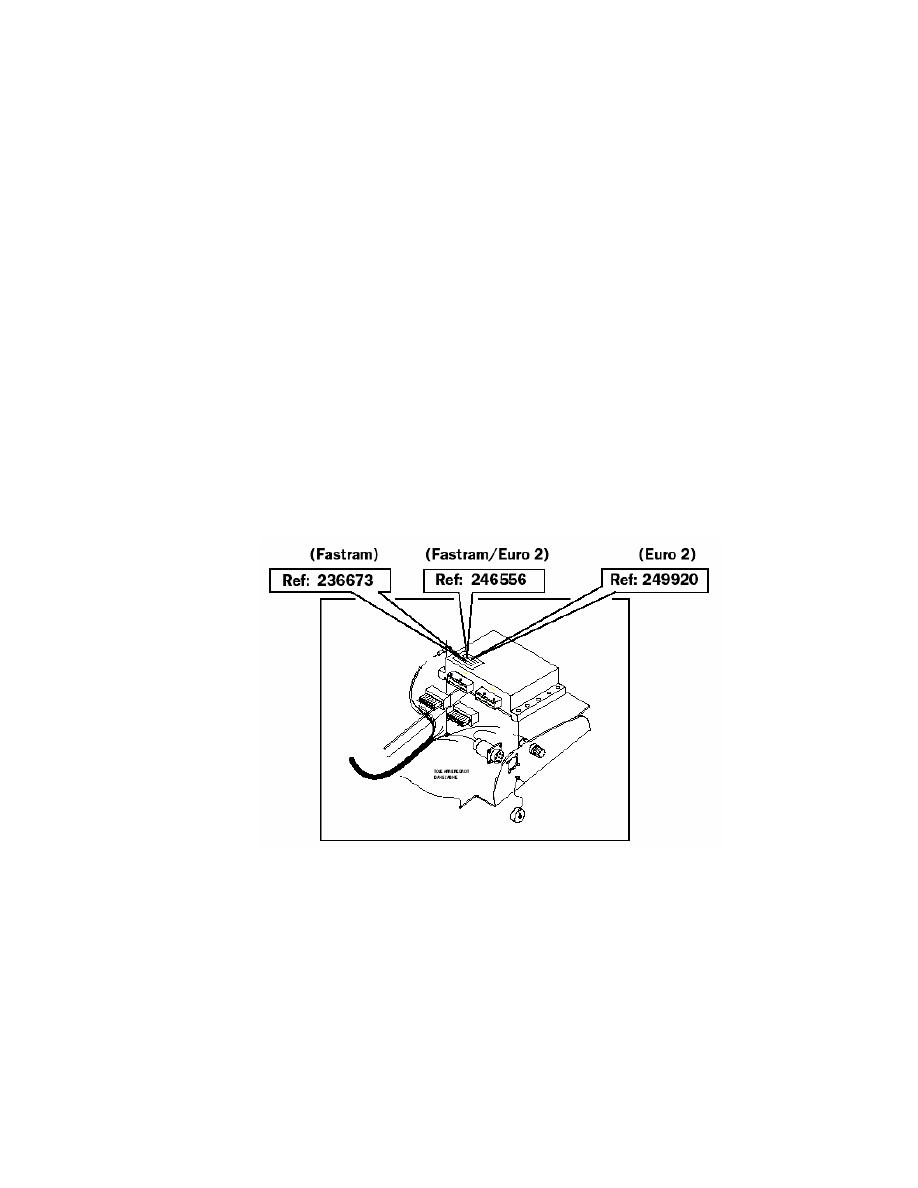

РАБОТА: РЕГУЛИРОВАНИЕ МОЩНОСТИ

Для кожуха ECU RC2-1

80-8-20 EN
