12 / 05 / 2005

СОДЕРЖАНИЕ




СТРАНИЦЫ

ЭЛЕКТРОННАЯ РЕГУЛИРОВКА НАСОСА A10VO EK1

1 - Общие сведения ............................................................................................5
2 - Описание позиций..........................................................................................5
3 - Расположение компонентов........................................................................6
4 - Принцип работы .............................................................................................7
5 - Предел регулирования в зависимости от оборотов двигателя..........7
6 - Электрическая схема ....................................................................................8
7 - Гидравлическая схема..................................................................................9



КАЛИБРАТОР BB3

• Необходимые детали.......................................................................................10
• Инструкции..........................................................................................................11










































3





ЭЛЕКТРОННАЯ РЕГУЛИРОВКА НАСОСА A10VO EK1


1 - ОБЩИЕ СВЕДЕНИЯ


Насос A10VO EK1 представляет собой насос переменного объема, управляемый микроконтроллером
(RC2), который используется для регулирования потока для предупреждения перегрузки двигателя.

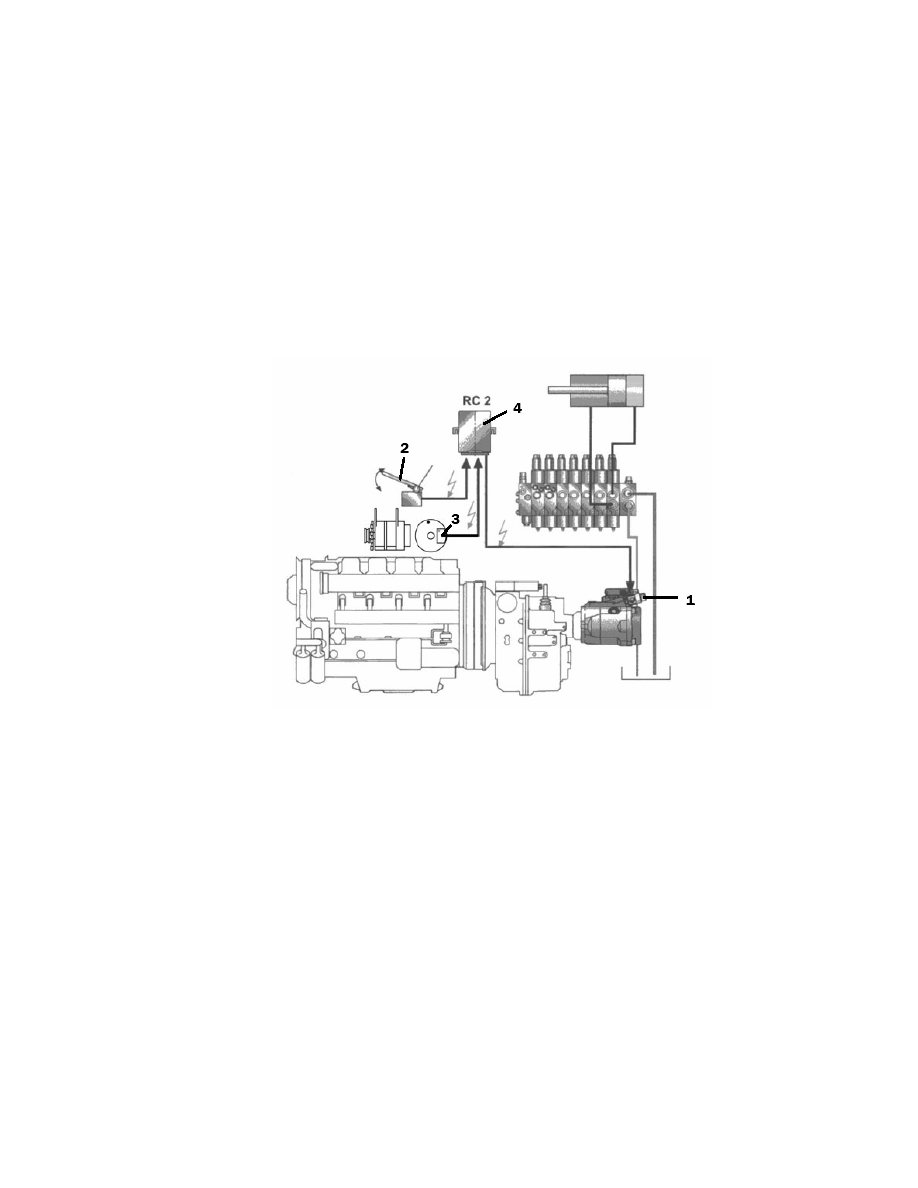

2 - ОПИСАНИЕ КОМПОНЕНТОВ


1 - Пропорциональный электроклапан EK1
2 - Датчик положения акселератора (на впрыскивающем насосе)
3 - Датчик частоты оборотов двигателя (штыревой контакт генератора переменного тока W)
4 - Электронный блок (RC2) (за сиденьем в кабине)




























5

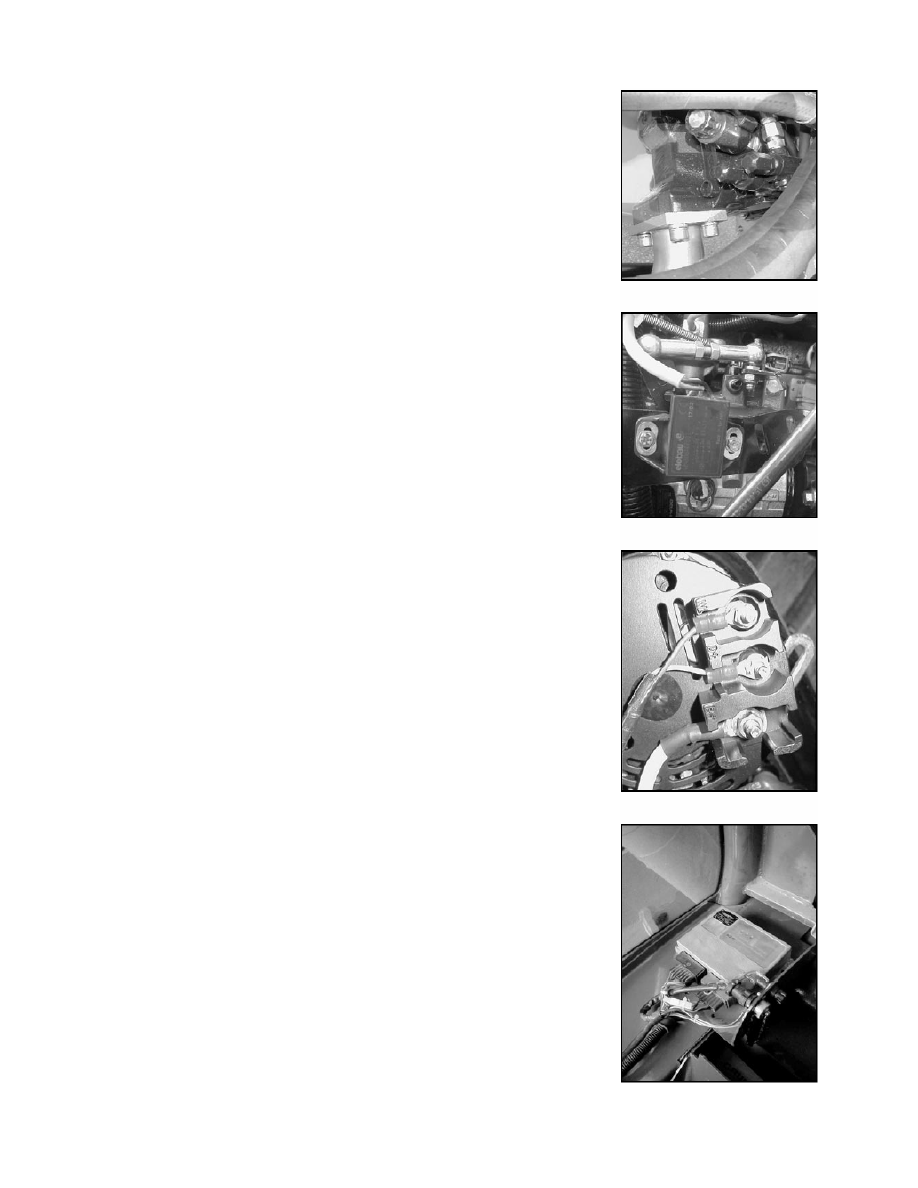

3 - РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ



Пропорциональный электроклапан расположен на насосе пе-
ременного объема.











Датчик  положения  акселератора  расположен  на  впрыски-
вающем насосе (датчик теоретической частоты оборотов дви-
гателя).











Датчик частоты оборотов двигателя расположен на клемме W
генератора переменного тока переменного тока (датчик фак-
тической частоты оборотов двигателя).













Электронный блок (RC2) расположен в кабине, под пластмас-
совыми крышками.



6





4 - ПРИНЦИП РАБОТЫ


Электронный  блок  получает  два  сигнала,  которые  позволяют  ему  разрешать  максимальную  подачу
насоса или на 60 % его объема.
Один сигнал поступает на него с датчика положения педали (информацйия о теоретической частоте
оборотов  двигателя),  а  другой - с  клеммы  генератора  переменного  тока W (информация  о  фактиче-
ской частоте оборотов двигателя). Электронный блок сравнивает фактическую частоту оборотов дви-
гателя  с  теоретической  и  по  результатам  сравнения  принимает  решение  о  том,  перегружен  или  нет
двигатель.
Например, если потери оборотов двигателя составляют более 50 оборотов при холостом ходе, блок
RC2 не позволяет насосу превышать более 60 % его потока, через пропорциональный электроклапан
ЕК1, снижая уровень подачи мощности.



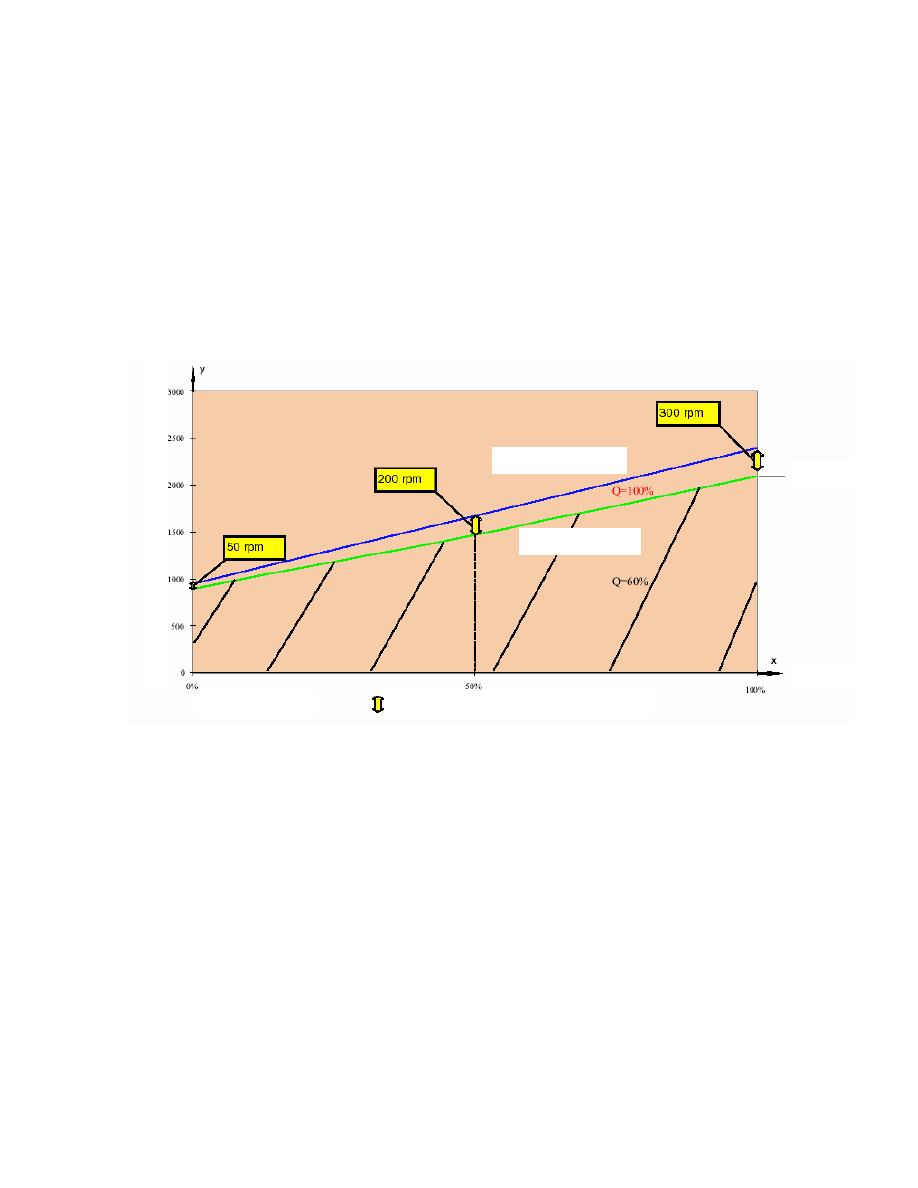

5 - УРОВЕНЬ РЕГУЛИРОВАНИЯ В ЗАВИСИМОСТИ ОТ ОБОРОТОВ ДВИГАТЕЛЯ






Фактиче

ски

е

 об

ор

о

ты

 дв

иг

ат

еля

 в

нут

ренн

е

го

 сг

ор

ани

я

на



клемме

 г

е

не

рат

ор

а

 перем

е

нного

 то

ка

 W



Q = Подача насоса



Диапазон допуска потери оборотов двигателя

Положение
педали

Предел регу-
лирования

Теретическая частота

оборотов двигателя

Кривая фактической

нагрузки


Вышеприведенная  кривая  показывает  предел  регулирования  в  зависимости  от  оборотов  двигателя.
Например,  при 1500 оборотах/минуту  система  принимает  разницу  в 200 оборотов/минуту (y) между
фактической  и  теоретической  частотой  оборотов  двигателя.  Если  эта  разница  больше, ECU  отдает
команду уменьшить подачу насоса.
