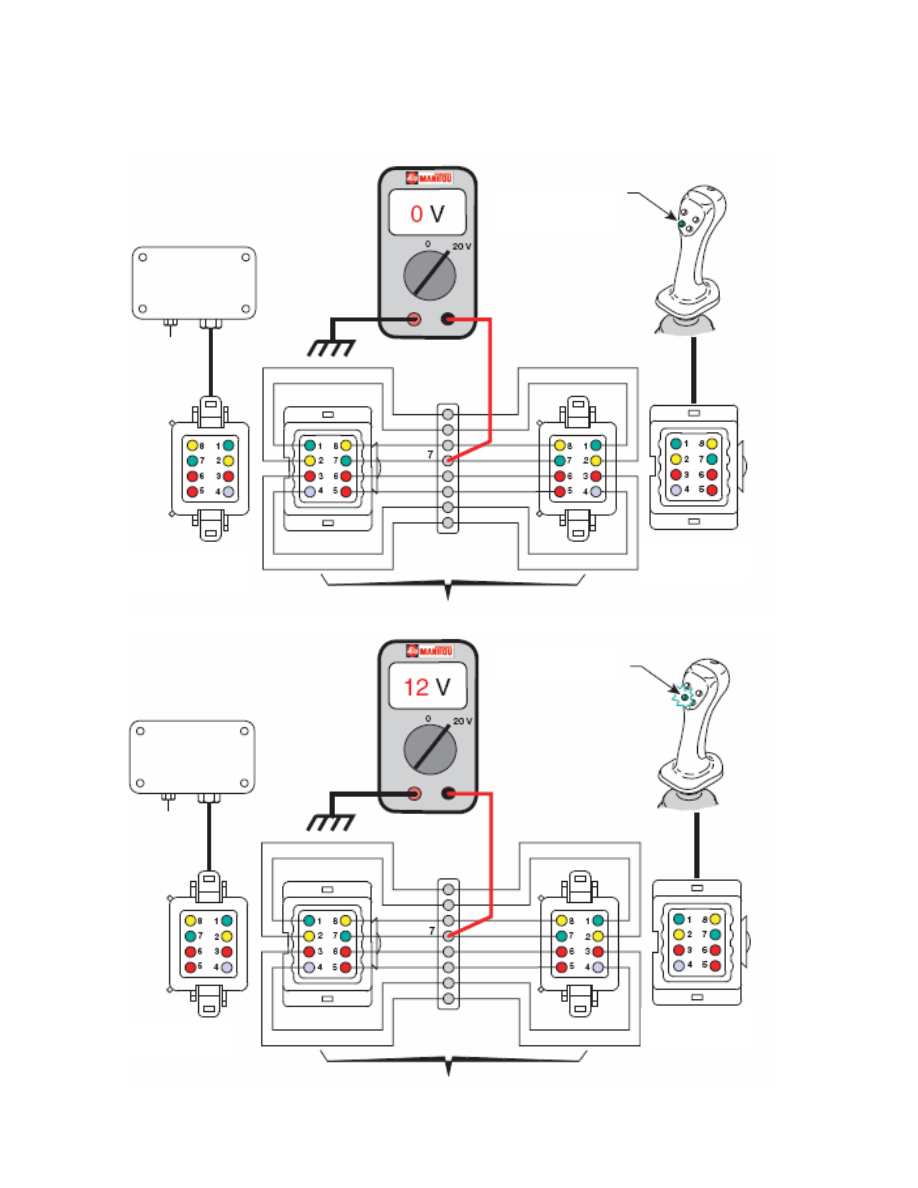

ПРОВЕРКА УПРАВЛЕНИЯ НАВЕСНОГО УСТРОЙСТВА «НАПРАВЛЕНИЕ 1»



Подсоедините контрольный прибор ме-
жду соединителем джойстика и соедини-
телем ввода электронного модуля



Соединитель ввода

электронного модуля



Соединитель

джойстика



Без нажатия кноп-

ки джойстика



Контрольный прибор





Соединитель ввода

электронного модуля



Соединитель

джойстика



С нажатием кнопки

джойстика



Контрольный прибор





22





ПРОВЕРКА УПРАВЛЕНИЯ НАВЕСНОГО УСТРОЙСТВА «НАПРАВЛЕНИЕ 2»



Подсоедините контрольный прибор ме-
жду соединителем джойстика и соедини-
телем ввода электронного модуля



Соединитель ввода

электронного модуля



Соединитель

джойстика



Без нажатия кноп-

ки джойстика



Контрольный прибор





Соединитель ввода

электронного модуля



Соединитель

джойстика



С нажатием кнопки

джойстика



Контрольный прибор





23



















ПРОВЕРКА

ВЫВОДОВ























25

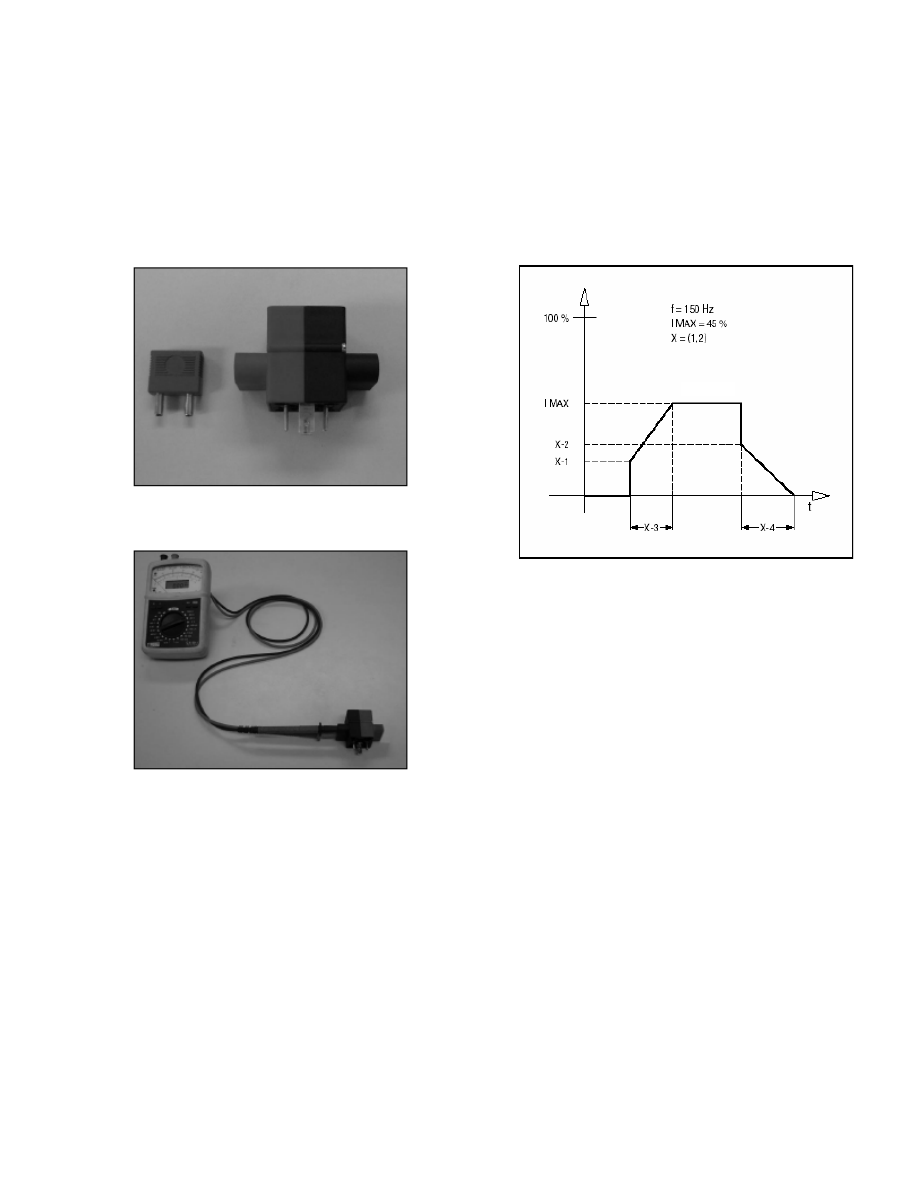

УСТАНОВКА ОБОРУДОВАНИЯ ДЛЯ ПРОВЕРКИ ПРОПОРЦИОНАЛЬНОГО
ЭЛЕКТРОКЛАПАНА


Используя измерительный адаптер (Арт. 662 196), можно замерить питающее напряжение пропорцио-
нального электроклапана.
Примерно через 3 секунды напряжение, замеренное на электроклапане, должно составлять около 45
% от напряжения аккумулятора (смотрите таблицу на следующей странице).


Адаптер 662196





РАБОТА




















26
