ПОДГОТОВКА ИСПЫТАТЕЛЬНОГО УСТРОЙСТВА






Гнездовая часть соединителя:

8-канальная 552 742
Соединения 552 472



Винт

печатный проводник

Вилочная часть соединителя:

8-канальная 552 740
Соединения 551 942







Провода 0,5 мм

2

 (длина. 200

≈300 мм)






























17





















ПРОВЕРКА

ВВОДОВ





















19

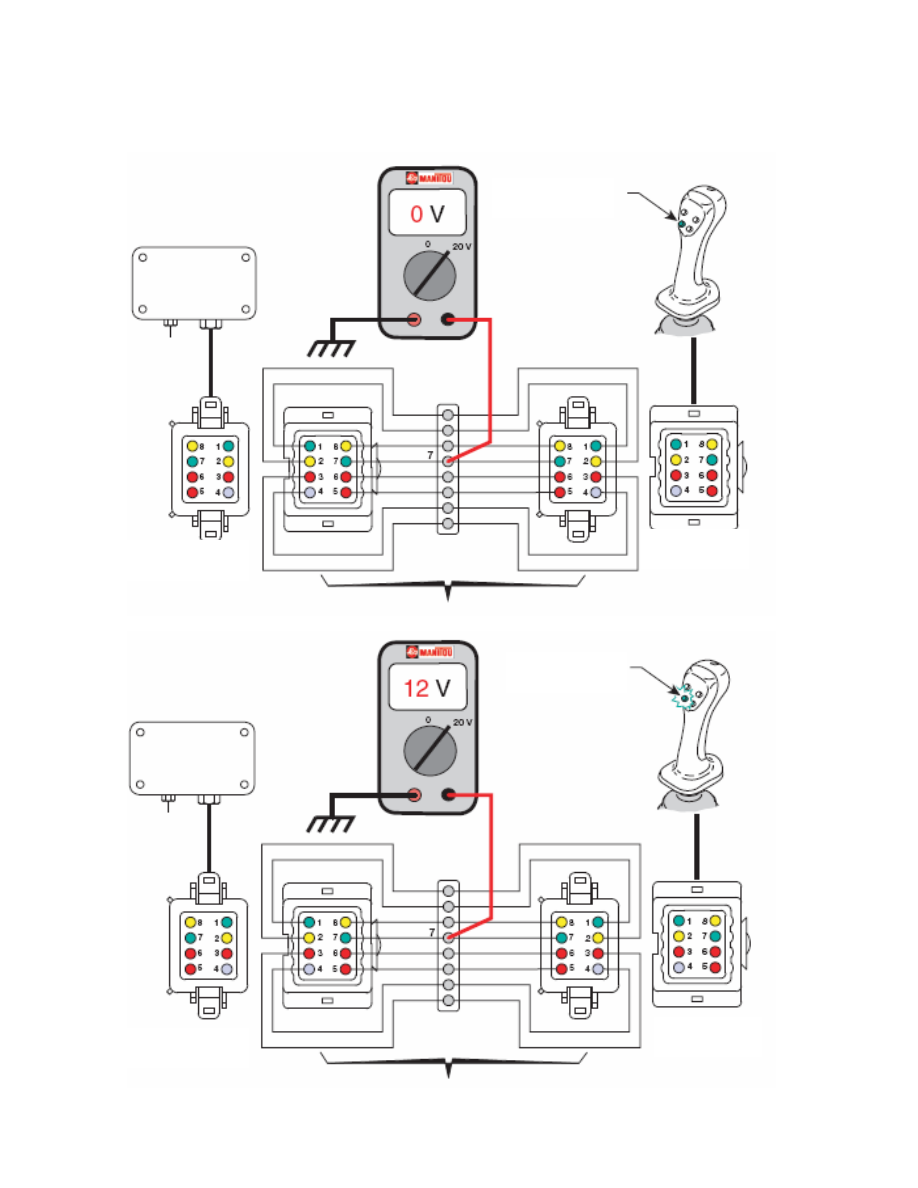

ПРОВЕРКА УПРАВЛЕНИЯ ВЫДВИЖЕНИЕМ ТЕЛЕСКОПИЧЕСКОЙ ЧАСТИ



Подсоедините контрольный прибор ме-
жду соединителем джойстика и соедини-
телем ввода электронного модуля



Без нажатия кноп-

ки джойстика



Соединитель

джойстика



Со
эл

единитель ввода

ектронного модуля



Соед

э

инитель ввода

лектронного модуля



Контрольный прибор







Соединитель ввода

электронного модуля



Соединитель

джойстика



С нажатием кнопки

джойстика



Контрольный прибор





20

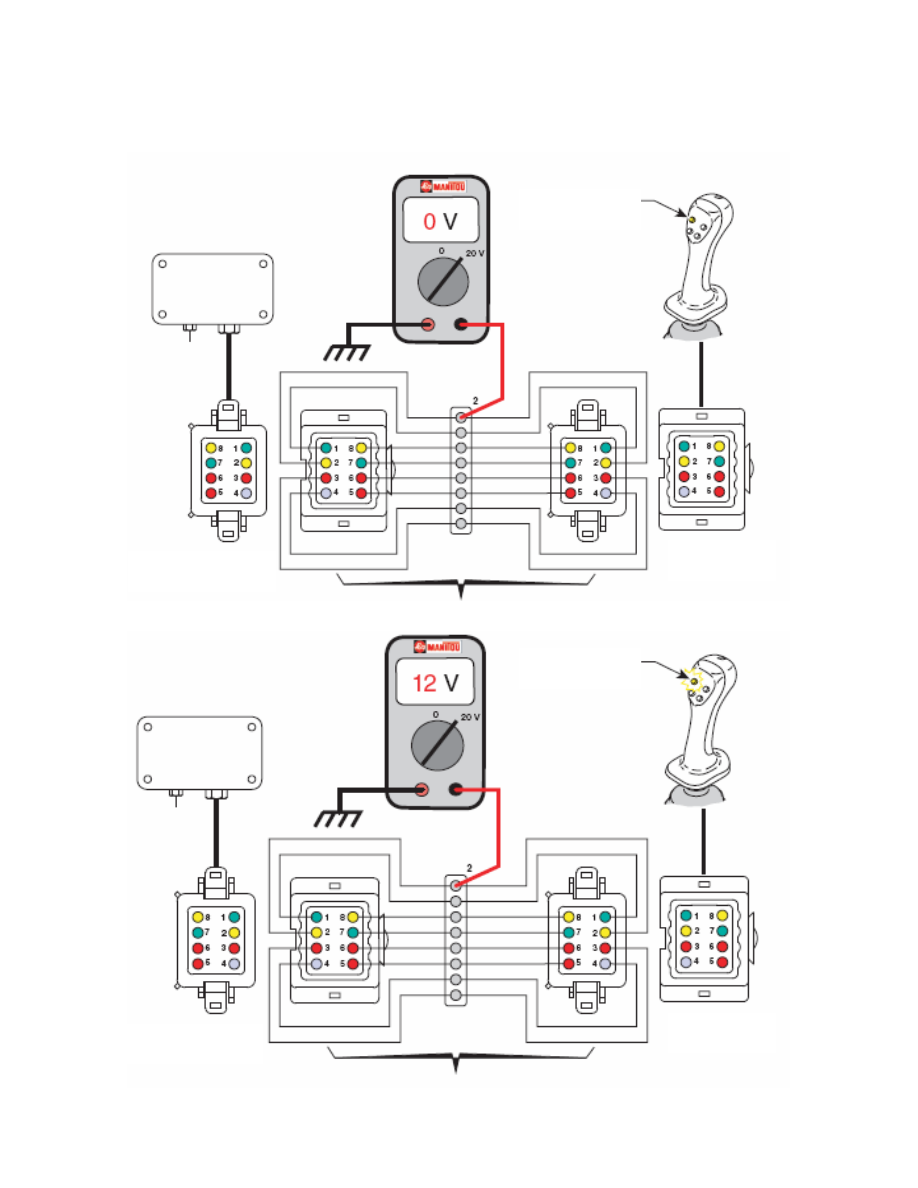

ПРОВЕРКА УПРАВЛЕНИЯ УБИРАНИЯ ТЕЛЕСКОПИЧЕСКОЙ ЧАСТИ



Подсоедините контрольный прибор ме-
жду соединителем джойстика и соедини-
телем ввода электронного модуля



Соединитель ввода

электронного модуля



Соединитель

джойстика



Без нажатия кноп-

ки джойстика



Контрольный прибор





Соединитель ввода

электронного модуля



Соединитель

джойстика



С нажатием кнопки

джойстика



Контрольный прибор





21
