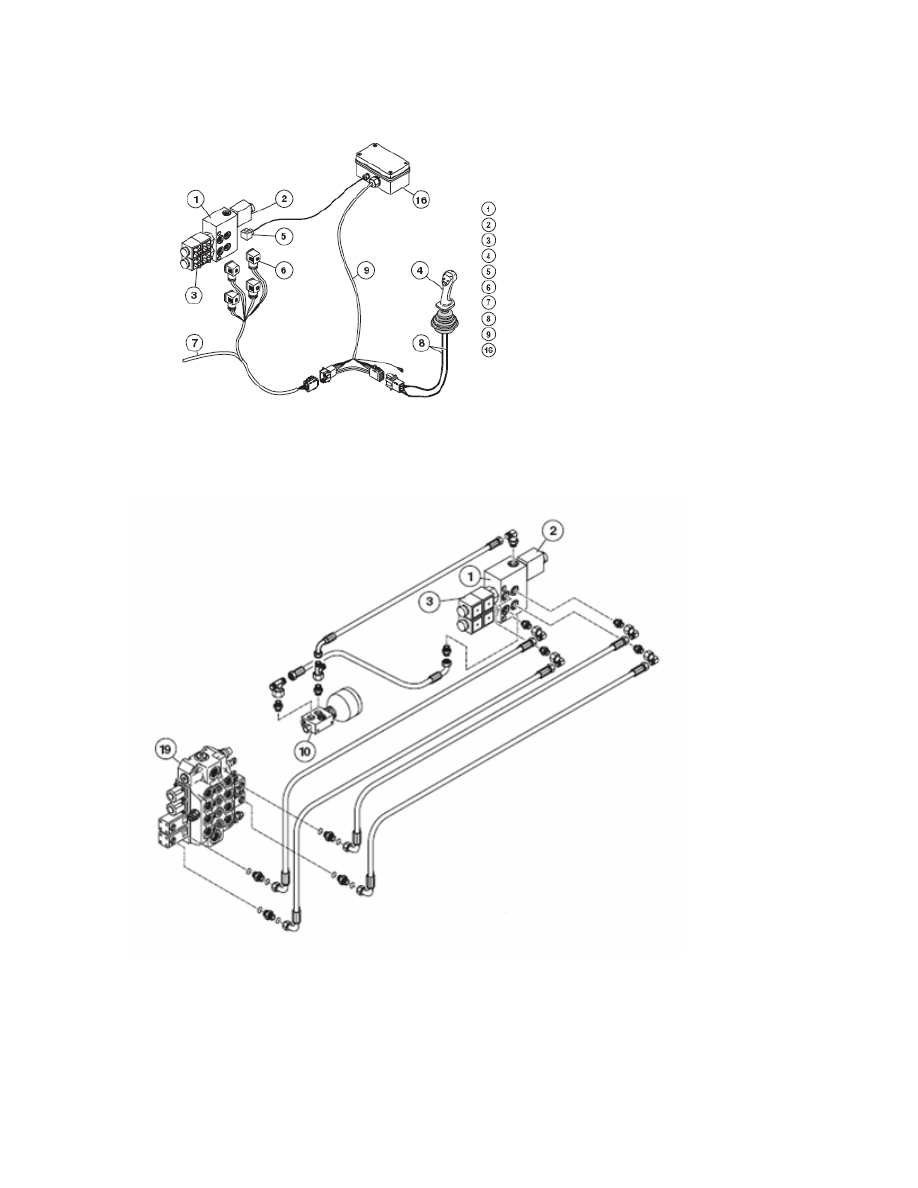

ОПИСАНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ











- Электромагнитный клапан (в сборе)
- Электромагнитный клапан (пропорциональный)
- Электромагнитный клапан ВКЛ/ВЫКЛ
- Джойстик
- Соединитель пропорционального электроклапана
- Соединители электроклапана ВКЛ/ВЫКЛ
- Жгут электропроводки машины
- Жгут электропроводки джойстика
- Жгут электропроводки электронного блока
- Электронный блок 233 504
(Модуль поступательности)



ОПИСАНИЕ ГИДРАВЛИЧЕСКИХ КОМПОНЕНТОВ






- Электромагнитный клапан (в сборе)
- Электромагнитный клапан (пропорциональный)



- Электромагнитный клапан ВКЛ/ВЫКЛ
- Блок питания + аккумулятор
- Клапан управления




7

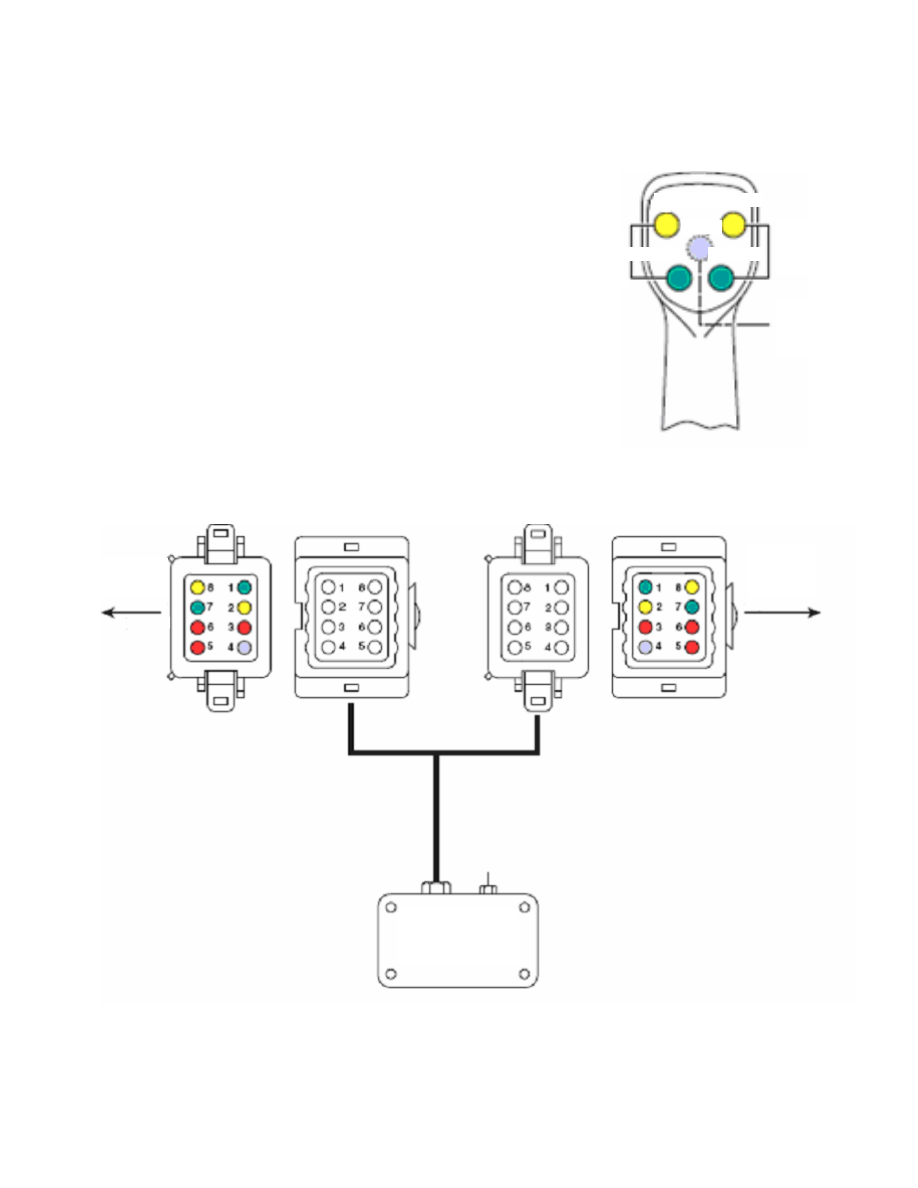

ЭЛЕКТРООБОРУДОВАНИЕ (ФУНКЦИЯ ПРОВОДКИ)


Функция проводки


1 - Зеленая сигнальная кнопка навесного устройства
2 - Желтая сигнальная кнопка телескопической части
3 - Питание кнопок телескопической части (+)
4 - Сигнальная кнопка отключения трансмиссии
5 - Питание кнопки отключения трансмиссии (+)
6 - Питание навесного устройства (+)
7 - Зеленая сигнальная кнопка телескопической части
7 - Желтая сигнальная кнопка навесного устройства



Кнопки
телескопи-
ческой
части

Кнопки
навесного
устройства

Кнопки
отключения
трансмис-
сии

Желтая



Желтая

Серая



Зеленая



Зеленая


Вилочная часть соединителя:
машина

Гнездовая часть соединителя:
джойстик





Электро-

проводка

машины

Электро-

проводка

джойстика

Модуль посту-

пательности






8

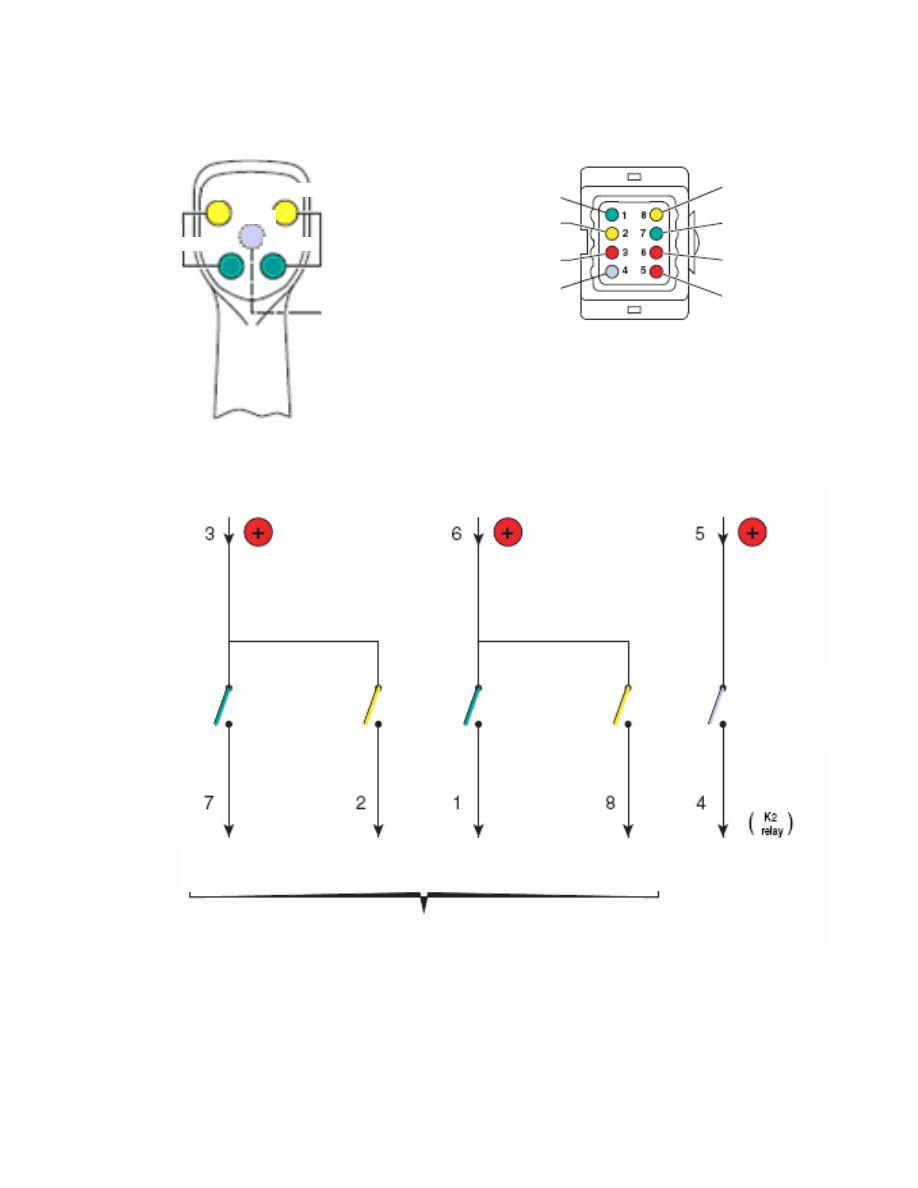

ЭЛЕКТРООБОРУДОВАНИЕ (ВНУТРЕННЕЕ СОЕДИНЕНИЕ ДЖОЙСТИКА)



Соединитель джойстика





Зеленая сигнальная
кнопка навесного
устройства

Желтая сигнальная
кнопка телескопиче-
ской части
+12 машина (пита-
ние телескопиче-
ской части)
Сигнал отключения
трансмиссии





Желтая сигнальная
кнопка навесного
устройства

Кнопки
телескопи-
ческой
части



Кнопки
навесного
устройства

Кнопки
отключения
трансмис-
сии



Желтая



Желтая



Серая



Зеленая



Зеленая




Зеленая сигнальная
кнопка телескопиче-
ской части
+12 машина (Питание
кнопки навесного
устройства)
+12 машина (питание
кнопки отключения
трансмиссии)











5 кнопок
джойстика



Зеленая кнопка

Зеленая кнопка

Серая кнопка

Желтая кнопка

Желтая кнопка

Кнопка теле-
скопической

части

Кнопка на-

весного уст-

ройства

Кнопка от-

ключения

трансмиссии

Сигнал убирания
телескопической

части

Сигнал выдви-

жения телеско-

пической части

Сигнал убирания

навесного уст-

ройства

Сигнал выдви-

жения навесного

устройства

Сигнал отключе-

ния трансмиссии

Модуль поступательности









9



ЭЛЕКТРИЧЕСКАЯ СХЕМА (ПРОВОДКА)

1 - Джойстик
2 - Электронный блок
3 - Электромагнитный клапан
4 - Жгут электропроводки машины





Электронный



блок

 м

одуля



поступатель

но

-

сти



Жгут электропроводки машины



















10
