ЭКСПЛУАТАЦИЯ:

МОДУЛЬ ПОСТУПАТЕЛЬНОСТИ

80-8-19-M94 EN










MT 732 Серия B-E2
MT 932 Серия B-E2

MLT 630 Turbo Серия B-E2



MLT 630 120 LSU Серия B-E2
MLT 634 Turbo LSU Серия B-E2
MLT 634 120 LSU Серия B-E2
MLT 634 120 LSU POWERSHIFT Серия B-E2

MLT 731 Turbo Серия B-E2

MLT 731 Turbo LSU Серия B-E2
















14 / 10 / 2004



СОДЕРЖАНИЕ




СТРАНИЦЫ


•  Принцип работы - Модуль поступательности ...........................................................5
•  Расположение компонентов ..........................................................................................6
•  Описание электрических / гидравлических компонентов.......................................7
•  Электрооборудование "Функция проводки"...............................................................8
•  Электрооборудование "Внутренние соединения джойстика" ...............................9
•  Электрооборудование "Проводка"...............................................................................10
•  Электрооборудование "Схема компоновки" ..............................................................11
•  ГИДРАВЛИКА - Компонентная схема ..........................................................................12
•  ГИДРАВЛИКА - Схема компоновки ..............................................................................13


ПРОВЕРКА МОДУЛЯ ПОСТУПАТЕЛЬНОСТИ

•  Подготовка испытательного устройства.....................................................................17


ПРОВЕРКА ВВОДОВ

•  Проверка управления «Выдвижение телескопической части» ......................... 20
•  Проверка управления «Втягивание телескопической части» ........................... 21
•  Проверка управления «Направление 1 навесного устройства» ....................... 22
•  Проверка управления «Направление 2 навесного устройства» ..........................23


ПРОВЕРКА ВЫВОДОВ

•  Установка оборудования для проверки пропорционального электроклапана 26
•  Установка испытательного устройства для проверки выводов............................27




























3



ПРИНЦИП РАБОТЫ - МОДУЛЬ ПОСТУПАТЕЛЬНОСТИ



Модуль поступательности представляет собой электронный интерфейс, который обеспечивает вклю-
чение  или  выключение  питания  электроклапанов  управления  движениями  телескопической  части  и
навесного устройства.

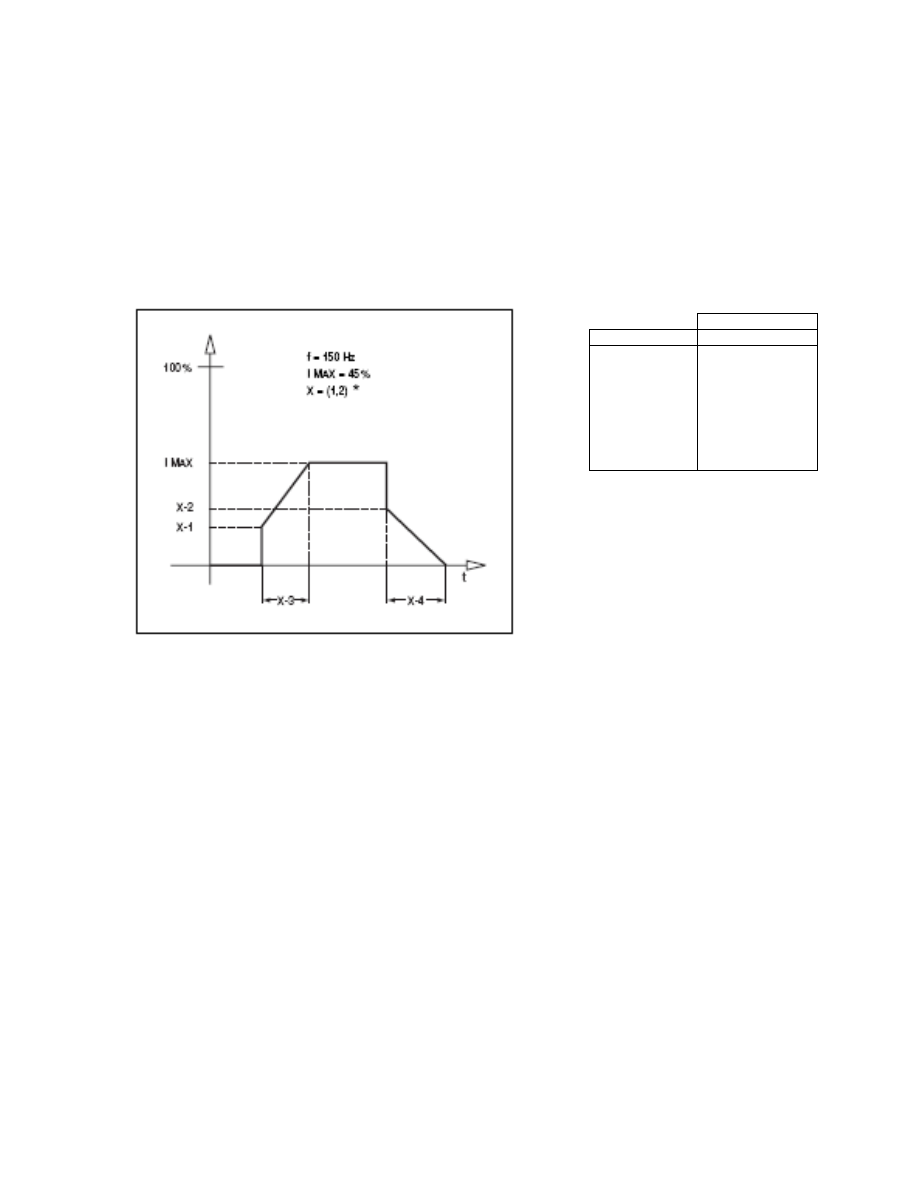

Модуль управляет также пропорциональным электроклапаном PWM, который модулирует повышение
и понижение давления управления.








Устройство Арт.

параметры 233504
1-1
1-2
1-3
1-4
2-1
2-2
2-3
2-4

60
75
1900
1250
55
75
1350
1250


*  1  соответствует  параметрам  убирающего

движения телескопической части

*  2  соответствует  параметрам  выдвигающего

движения телескопической части



























5

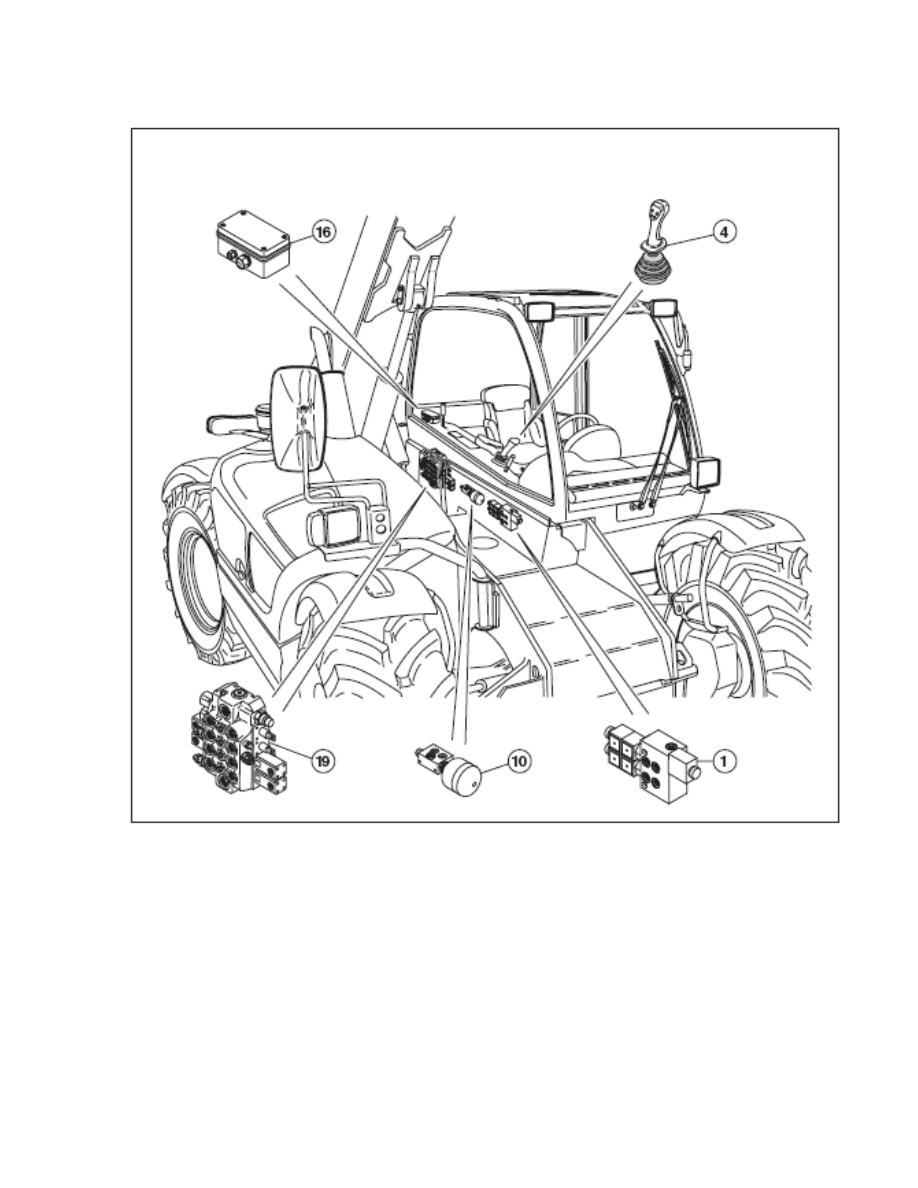

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ




















6
