ДЕМОНТАЖ КАРДАНА

Предварительные операции

Снимите  блок  управления  с  подлокотника  ма-
шины.
Зажмите блок управления в тисках.
Снимите рукоятку.

ПРИМЕЧАНИЕ:

Рекомендуется  снять  блок

управления  с  машины.  Однако  выпол-
нение  обслуживания  возможно  с  ис-
пользованием  портативных  тисков (65
отверстий).



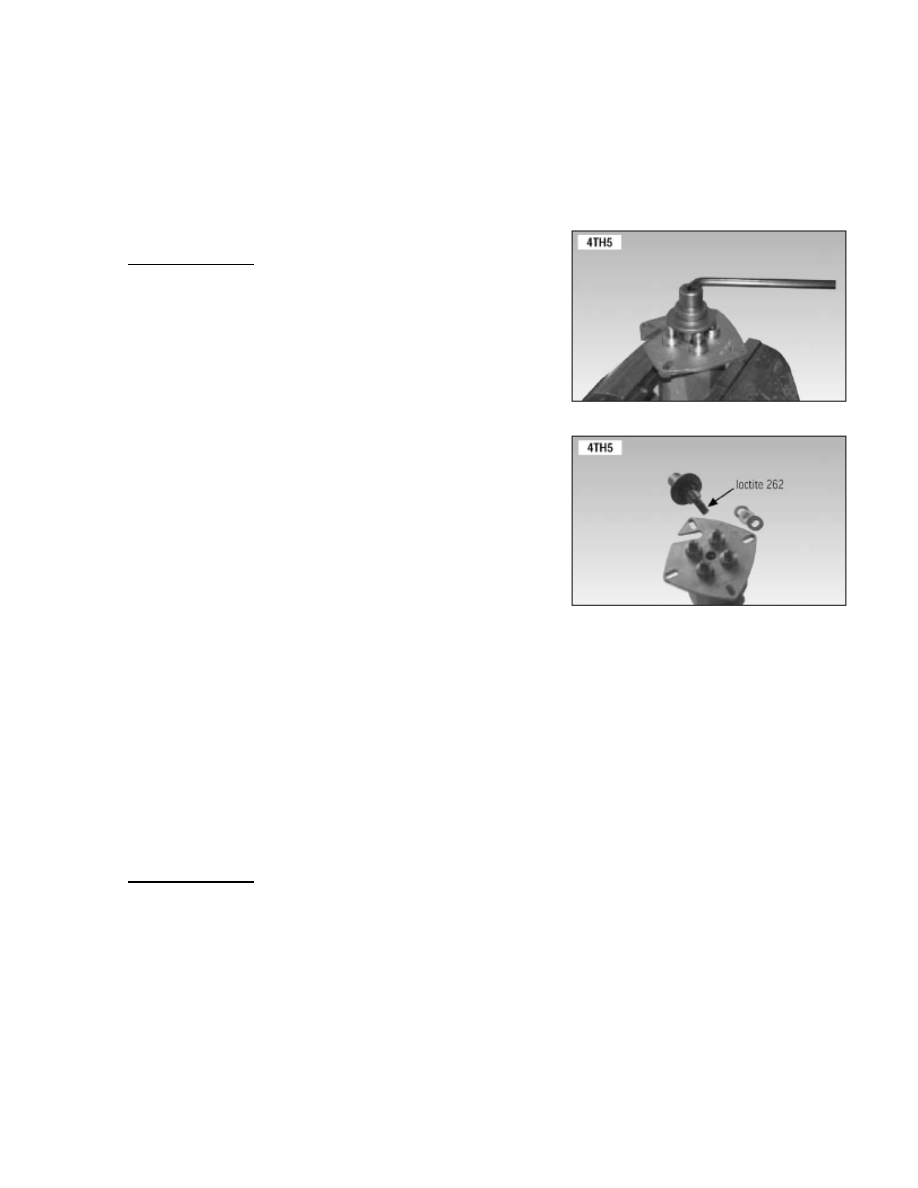

Демонтаж кардана


Вставьте  торцевой  гаечный  ключ  в  монтажный
винт  и  выверните  его  (торцевой  гаечный  ключ
на 8 мм).
Обратная сборка:
- Нанесите каплю локтита 262 на конец резь-
бы кардана.
- Затягивающий момент: 50 ± 10% Нм

Снимите: -

кардан,

- прокладку (и).


Обратная сборка:
Отрегулируйте  предварительное  напряжение
кардана,  подобрав  регулировочные  прокладки,
необходимые  для  получения  безлюфтового
контакта  между  пластиной  переключателя  и
плунжерами. В нейтральном положении напря-
жение плунжеров не должно превышать 0.2 мм.
Для  проверки  данного  значения  посмотрите
смещение  плунжера,  расположенного  напро-
тив нажатого.

ПРИМЕЧАНИЕ:

Установка  предварительного

напряжения  на  месте  может  быть  за-
труднена.  Возможно,  потребуется  отре-
гулировать его после обратной сборки и
проверки работы системы.
Для  идентичности  замены  начинайте  с
толщины  регулировочных  прокладок,
установленных на блоке управления.

















16



ДЕМОНТАЖ НАПРАВЛЯЮЩЕЙ / ПЛУНЖЕРА И БЛОКА РЕГУЛИРОВКИ

Предварительные операции


Снимите  блок  управления  с  подлокотника  ма-
шины.
Снимите рукоятку.
Снимите кардан.

ПРИМЕЧАНИЕ:

Рекомендуется  снять  блок

управления  с  машины.  Однако  выпол-
нение  обслуживания  возможно  с  ис-
пользованием  портативных  тисков (65
отверстий).


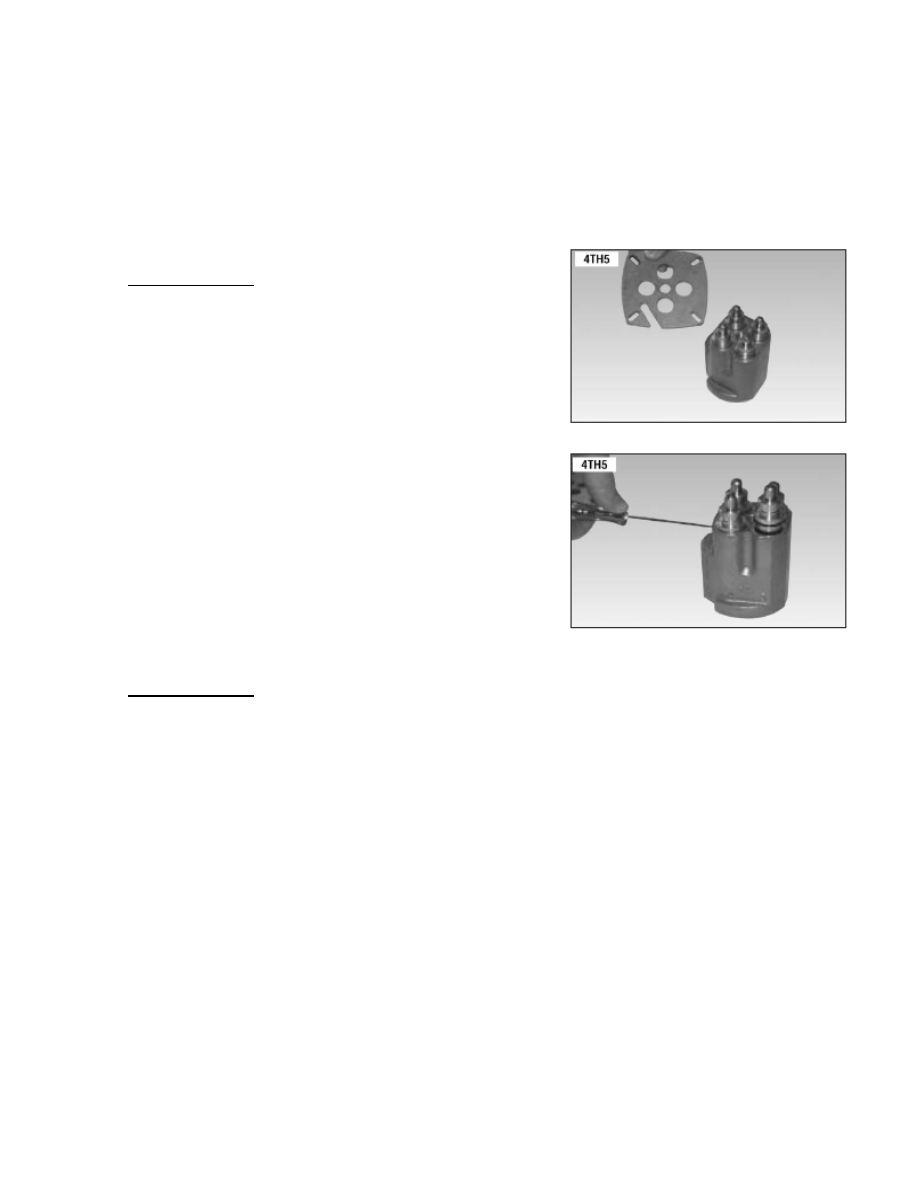

Демонтаж


Зажмите  блок  управления  в  портативных  тис-
ках.
Снимите стопорную пластину.

Обратная  сборка:  совместите  выемки  под
изолирующую  втулку  на  пластине  и  на  кор-
пусе.

Вставьте  лезвие  тонкой  отвертки  между  на-
правляющей  и  корпусом,  осторожно  подними-
те направляющую и снимите ее с корпуса.

ПРИМЕЧАНИЕ:

Придерживайте

направ-

ляющую другой рукой во время извле-
чения, чтобы ограничить действие воз-
вратной пружины.


Снимите узел направляющей / плунжера.
Повторите  данную  операцию  для 3 оставших-
ся субузлов.

Обратная сборка: с помощью стопорной пла-
стины  вставьте  одновременно  и  перпенди-
кулярно 4 направляющих в корпус.

Выполните сборку в обратном порядке.
















17



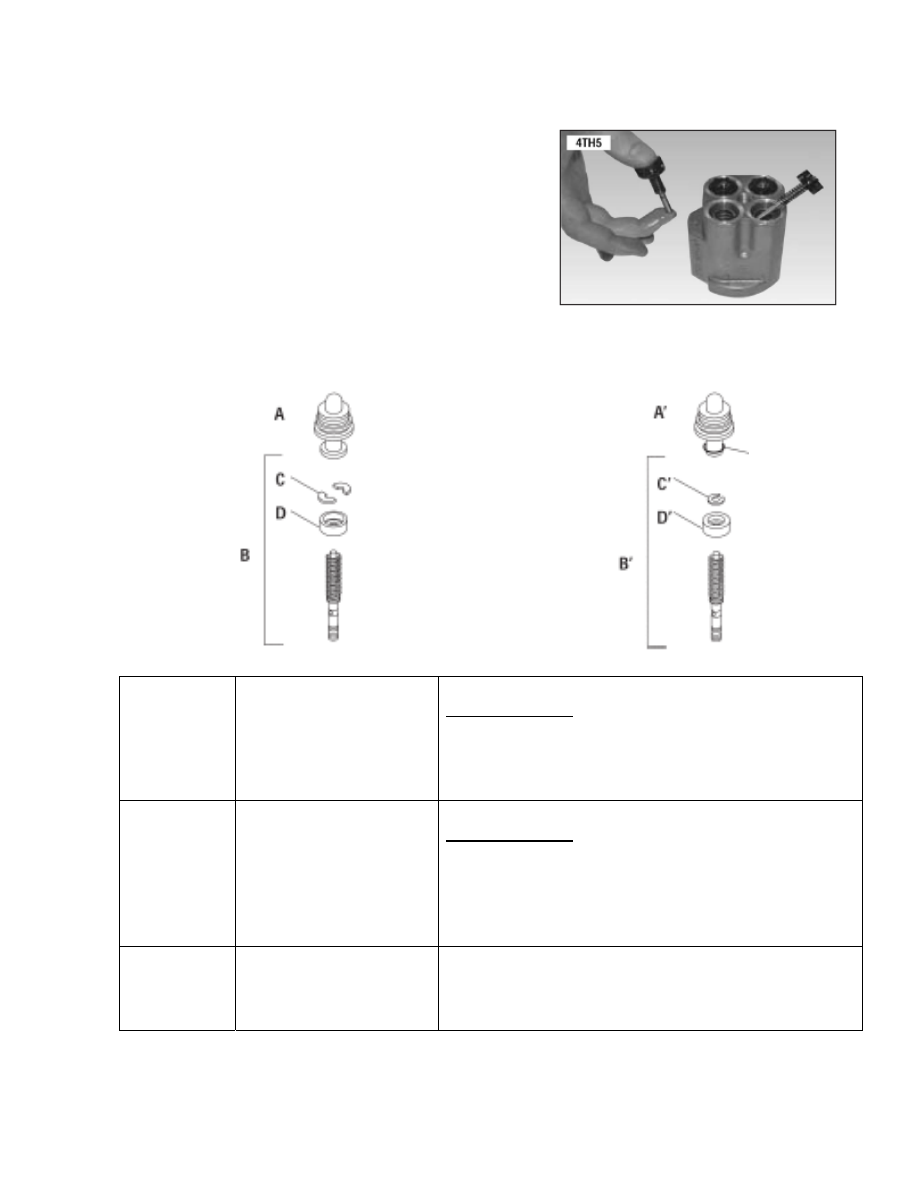

Проверка блока регулировки



Извлеките  блоки  регулировки  из  корпуса  (с
помощью плоскогубцев).
Проверьте  визуально  состояние  направляю-
щих / плунжеров.  При  наличии  дефектов  за-
мените все 4 субузла.
Проверьте  блоки  регулировки,  в  первую  оче-
редь  их  пружины.  При  обнаружении  дефектов
замените все 4 блока.







1-й случай


Неисправность на-
правляющей / плун-
жера A


Старая версия

Новая версия

Направляющая / плунжер

Направляющая / плунжер

Блок регули-

ровки

Блок регули-

ровки

Стопорное

кольцо

Замените на направляющую / плунжер A’.
ПРИМЕЧАНИЕ:

Замените шайбы 1/2 C на

блоке регулировки на прорезную шайбу
C’, а втулку D на D’ (имеются в ремонт-
ном наборе направляющей / плунжера).



2-й случай


Неиспраность блока
регулировки B


Replace with regulation unit B’.
ПРИМЕЧАНИЕ:

Обязательно замените на-

правляющую / плунжер A на A’ (не ис-
пользуйте прорезную шайбу C’ и втулку
D’, имеющиеся в ремонтном наборе на-
правляющей / плунжера).



3-й случай


Неисправность на-
правляющей / плун-
жера A’ или блока ре-
гулировки B’

Замените на направляющую / плунжер A’
или
блок регулировки B’.




Выполните сборку деталей в обратном порядке.



18
