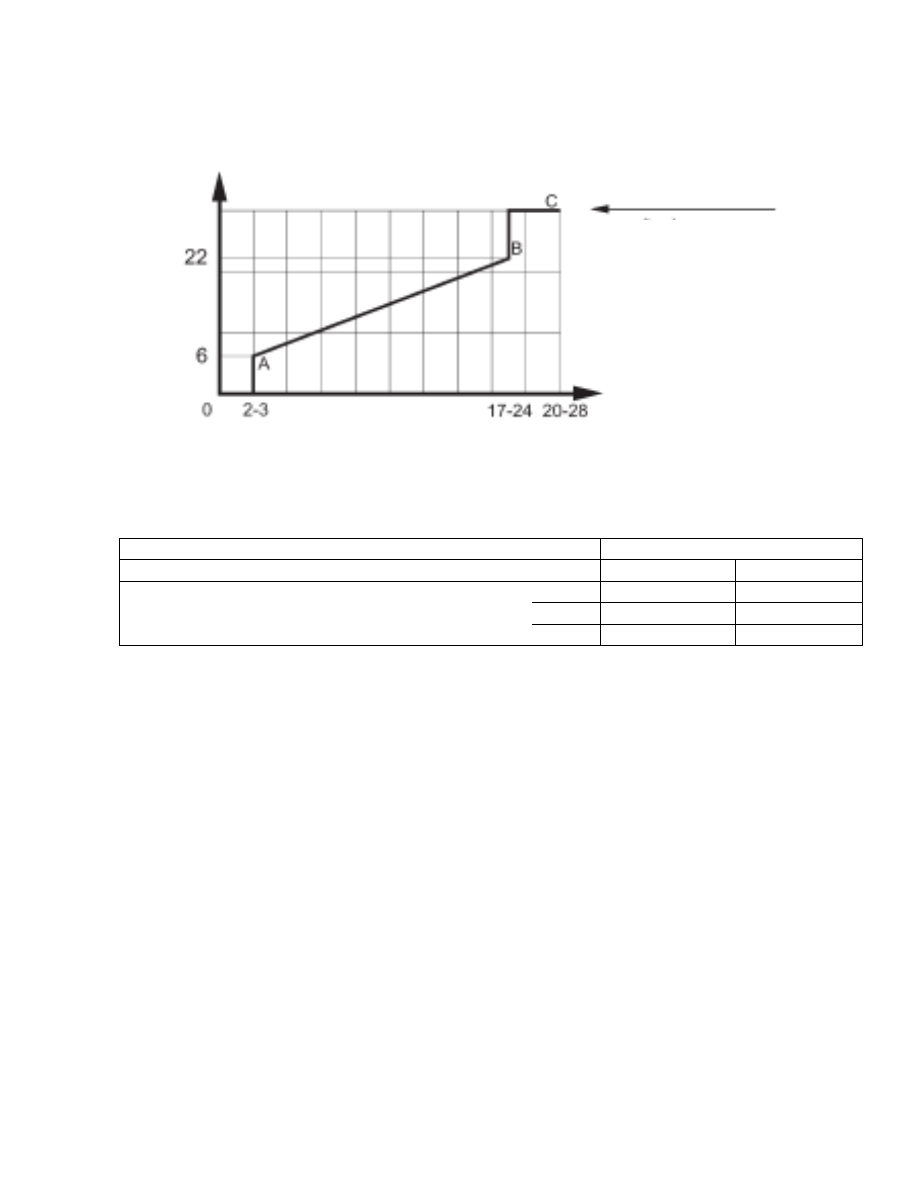

КРИВЫЕ УПРАВЛЕНИЯ, ИДЕНТИФИКАЦИЯ N°106




Впускное давление

(бар)

Отклонение рычага в

о

 (1 пускатель – 2 пускателя)

Управл

яю

щ

е

е

 да

вле

ние

 в

 бар








4TH5

Число активированных пускателей

 1 2

Возбуждение

A 0.9  1.4

момент

B 1.7  2.9

в Нм

C 2.5  4.3


В  указанных  моментах  возбуждения  учитываются  гидравлические  силы,  действую-
щие  на  площадь  золотника,  сила  пружины  возврата  (стандартная  версия)  и  сопро-
тивление резинового кожуха.


















8



РУКОВОДСТВО ПО ПРИМЕНЕНИЮ (настоящее руководство не претендует на
исчерпывающий характер)

-  Не направляйте струю давления при мойке устройства прямо на устройство.
-  На электрический кабель не должны воздейсьтвовать никакие механические силы.
-  При работе необходимо обеспечить защиту с помощью резинового кожуха.
-  Эксплуатируйте устройство только с оригинальными рукояткой и рычагом.


РУКОВОДСТВО ПО МОНТАЖУ 4TH5

-  Площадь монтажного фланца: Плоскостность = 0,5 мм
-  Размеры головки винта = Ø 10 мм
-  Затягивающий момент для крепежных винтов фланца = 10 Нм макс.
-  Затягивающий момент для трубных соединений = 30 Нм макс.



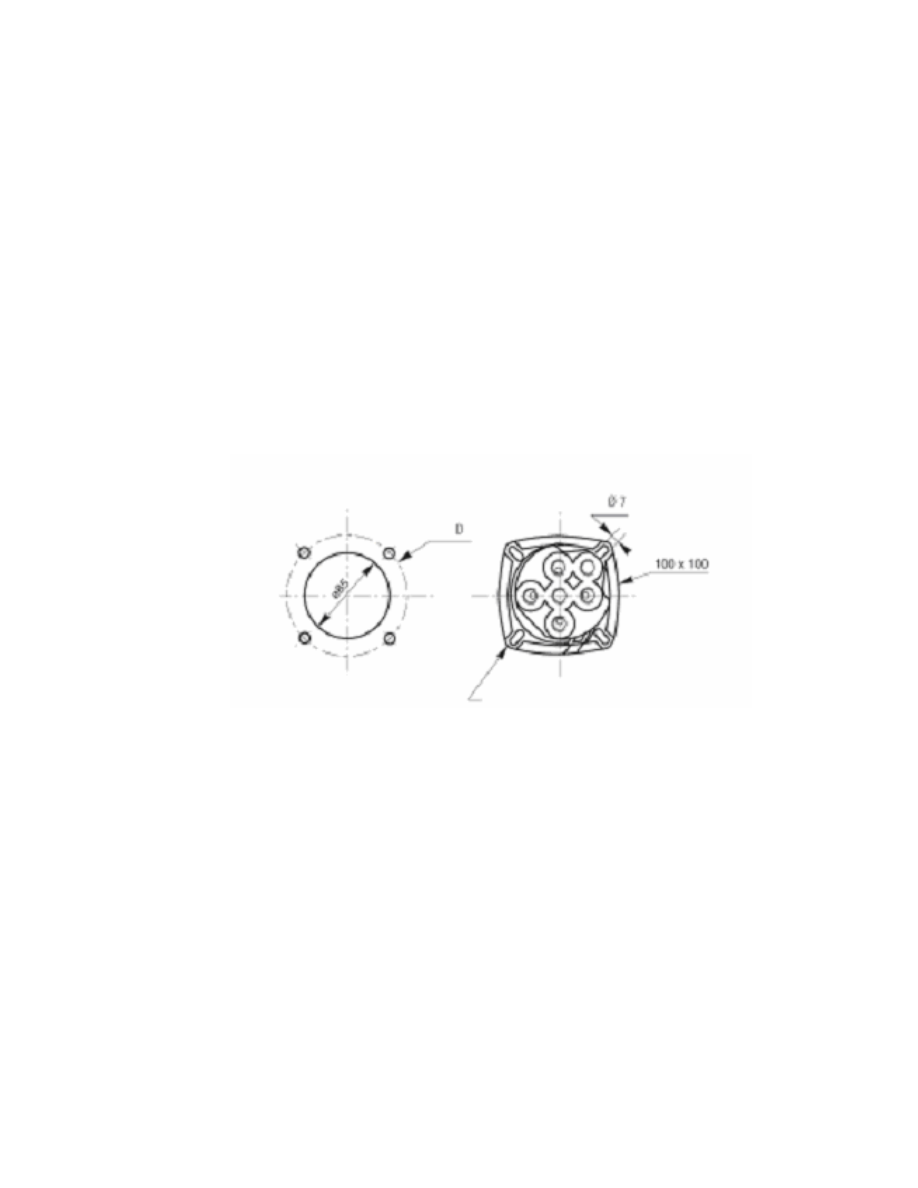

Монтажное отверстие 4 TH 5



Крепежные болты




- Номинальный диаметр / крепление 4 винтами
D = от 92 до 108 мм


















9



ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ



УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ



ОСТОРОЖНО



ПРЕЖДЕ  ЧЕМ  ПРИСТУПАТЬ  К  ВЫПОЛНЕНИЮ  ЛЮБЫХ  РАБОТ  ПО  УСТРАНЕНИЮ
НЕИСПРАВНОСТЕЙ ИЛИ ДЕМОНТАЖУ ГИДРАВЛИЧЕСКОГО БЛОКА УПРАВЛЕНИЯ,
ПРОВЕРЬТЕ  ОБЩУЮ  ГИДРАВЛИЧЕСКУЮ  СИСТЕМУ  МАШИНЫ  С  ЦЕЛЬЮ  УСТРА-
НЕНИЯ  ВОЗМОЖНЫХ  НЕИСПРАВНОСТЕЙ,  НЕ  СВЯЗАННЫХ  С  УСТРОЙСТВОМ
УПРАВЛЕНИЯ.



Анормальное функционирование оборудования, соединенного с гидравличе-
ским блоком управления



Неисправность



Возможная причина



Дополнительные

проверки



Способ устранения



1 - Утечка





Смотрите ”визуальные
дефекты”







Отсутствует поднятие -
опускание при отклоне-
нии управления





2 - Клапан управления за-
едает или блокирован







Замените блок управле-
ния





1 - Слабый сигнал давления







Замените блок управле-
ния





Недостаточная ско-
рость поднятия - опус-
кания при отклонении
управления





2 - Утечка





Смотрите ”визуальные
дефекты”







Отсутствует побочное +
выдвигающее движение





1- Смотрите главу "EMS" 70-
8-10-M94





Проверьте соединение





Смотрите главу ”EMS” 70-
8-10-M94







Аномальное функционирование гидравлического блока управления



Неисправность



Возможная причина



Дополнительные

проверки



Способ устранения



Рукоятка не возвраща-
ется автоматически в
нейтральное положе-
ние:
1 - Возвращение вруч-
ную с трением





1 - Неисправен кардан







Замените кардан





1 - Слишком тугое уплотне-
ние внутри направляющей







Замените направляющую
+ плунжеры





2 - Сломана пружина уста-
новки блока регулировки





Снимите блок регулиров-
ки для визуального кон-
троля





Замените блок управле-
ния control





Рукоятка не возвраща-
ется автоматически в
нейтральное положе-
ние:
2 - Возвращение вруч-
ную без трения





3 - Сломана пластина блока
регулировки









Рукоятка поворачива-
ется





1 - Не зажаты детали руко-
ятки







Подтяните все детали
рукоятки







10



Визуальные дефекты


Неисправность



Возможная причина



Дополнительные

проверки



Способ устранения



Поврежден резиновый
кожух









Замените кожух





Утечка на подлокотнике
под кожухом





Утечка между направляю-
щей и плунжером





Поднимите кожух для вы-
полнения визуального
осмотра





Замените направляющуюs
+ плунжеры





Инфильтрация на кор-
пусе





Пористый корпус







Замените блок управле-
ния
