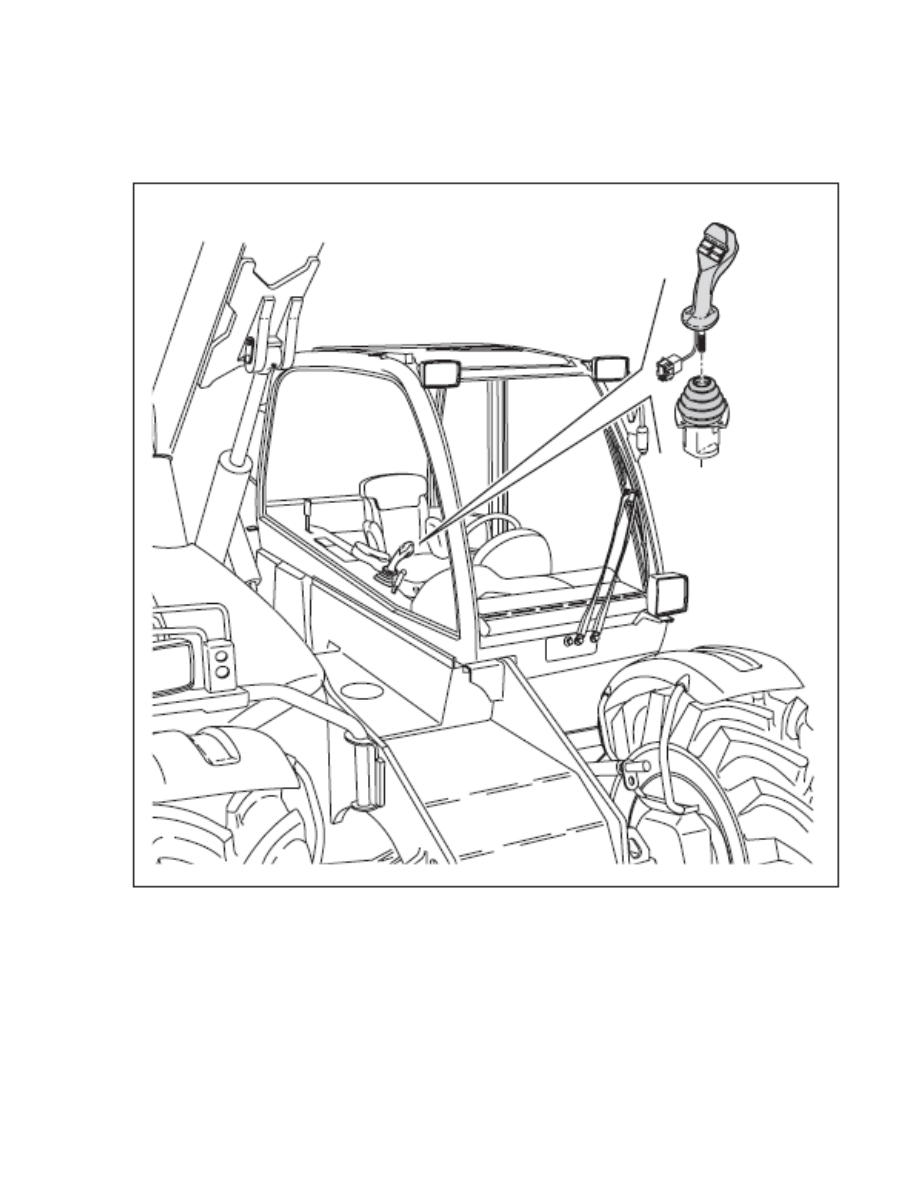

ПОЛОЖЕНИЕ КОМПОНЕНТОВ



ПОЛОЖЕНИЕ КОМПОНЕНТОВ

Многофункцио
нальная ручка

Блок управле-
ния гидравли-
кой 4 ТН 5













4

ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ

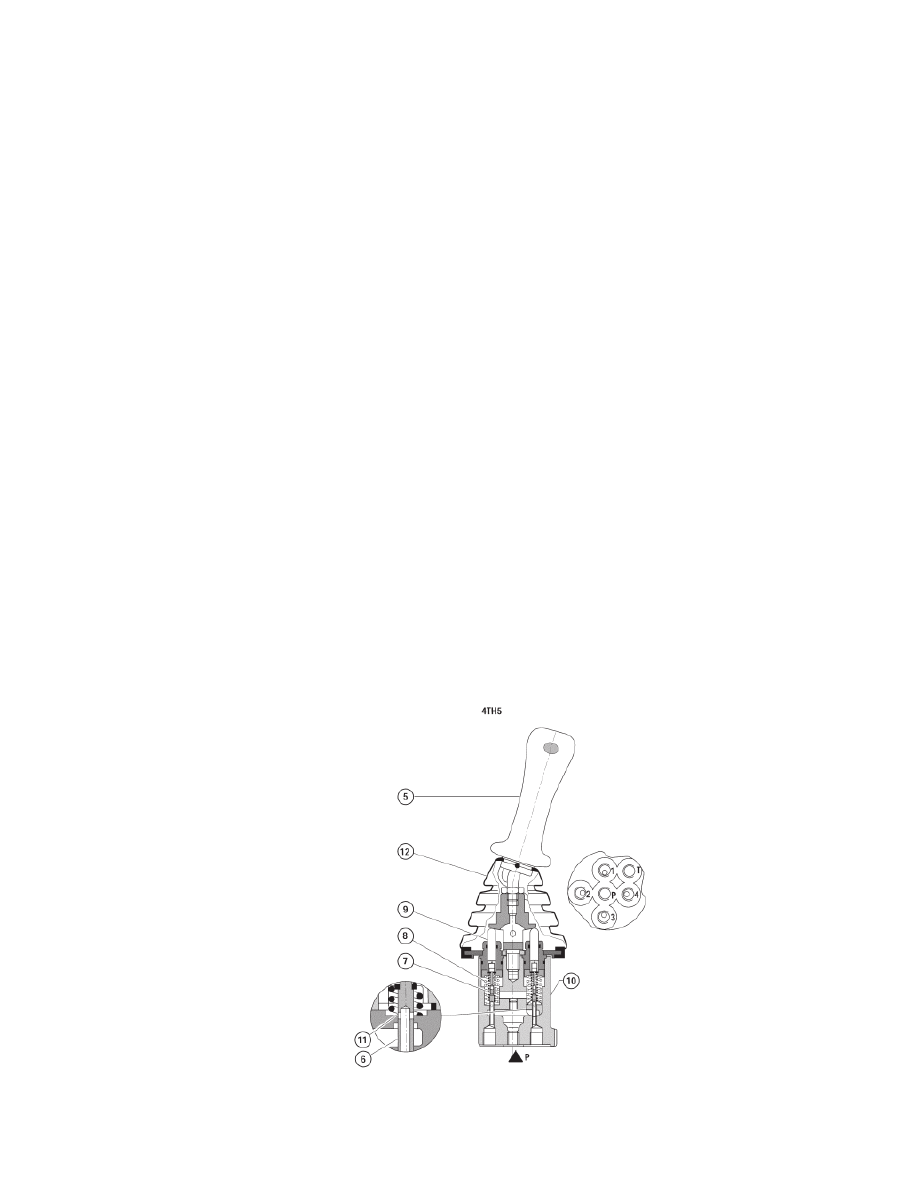

КОНСТРУКЦИЯ
Блоки управления 4ТН5 состоят в основном
из рычага управления (5), четырех клапанов
регулировки давления и корпуса (10).
Каждый  клапан  регулировки  давления
включает  регулирующий  золотник (6),
управляющую  пружину (7), пружину  возвра-
та (8) и плунжер (9).












ПОРТЫ
P Питание
T Резервуар
1, 2, 3, 4 Порты управления

ФУНКЦИЯ
Когда  рычаг  управления  не  включен,  в  ну-
левом  положении  его  удерживают  четыре
пружины возврата (8). Порты управления (1,
2, 3, 4) соединены  с  портом  резервуара  T
посредством высверленного отверстия (11).
При  отклонении  рычага  управления (5)
плунжер (9) толкает  пружину  возврата (8) и
управляющую  пружину (7). Управляющая
пружина (7) сначала  смещает  регулирую-
щий золотник (6) вниз и перекрывает соеди-
нение  между  соответствующим  портом  и
портом резервуара T. Отдновременно соот-
ветствующий  порт  сообщается  с  портом  P
посредством высверленного отверстия (11).
Фаза управления начинается, как только ре-
гулирующий золотник (6) сбалансирует силу
давления  управляющей  пружины (7) и  ре-
зультирующей  силы  гидравлического  дав-
ления  на  соответствующем  порте  (порты 1,
2, 3 или 4).
Благодаря  взаимодействию  регулирующего
золотника (6) и  управляющей  пружины (7)
давление  на  соответствующих  портах  про-
порционально ходу плунжера (9) и, соответ-
ственно, положению рычага управления (5).
Резиновый  кожух (12) защищает  механиче-
ские компоненты от загрязнения корпуса.



5

МЕХАНИЧЕСКИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Впускное давление

бар  до 35

Обратное давление на порт T

бар  до 3

Поток масла управления (P на 1 - 2 - 3 - 4) л/мин до 13

Нм  10 при работе

Макс. допустимый момент возбужде-
ния на рычаге

Нм  80 при исключительной разовой нагрузке

Вес

кг

1,9




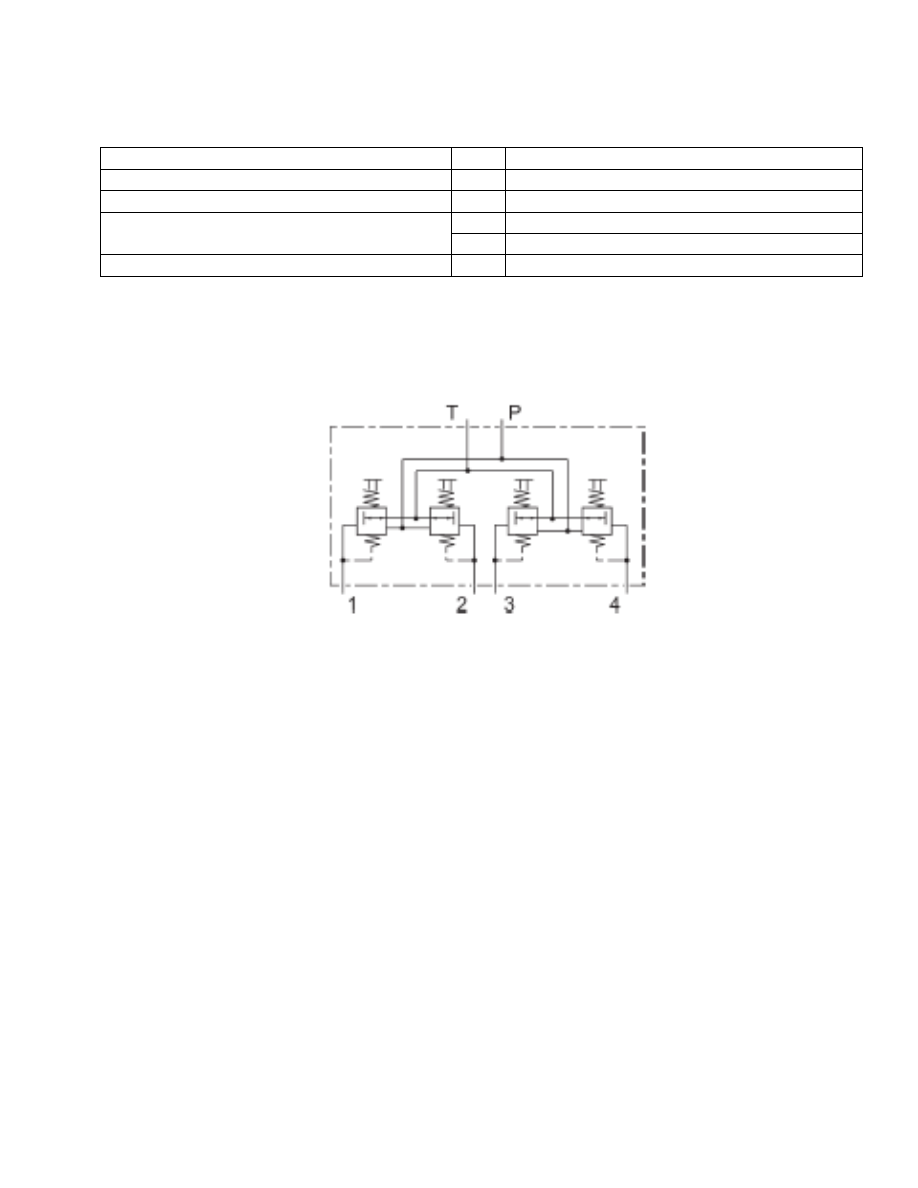

ГИДРАВЛИЧЕСКОЕ ОБОЗНАЧЕНИЕ




























6

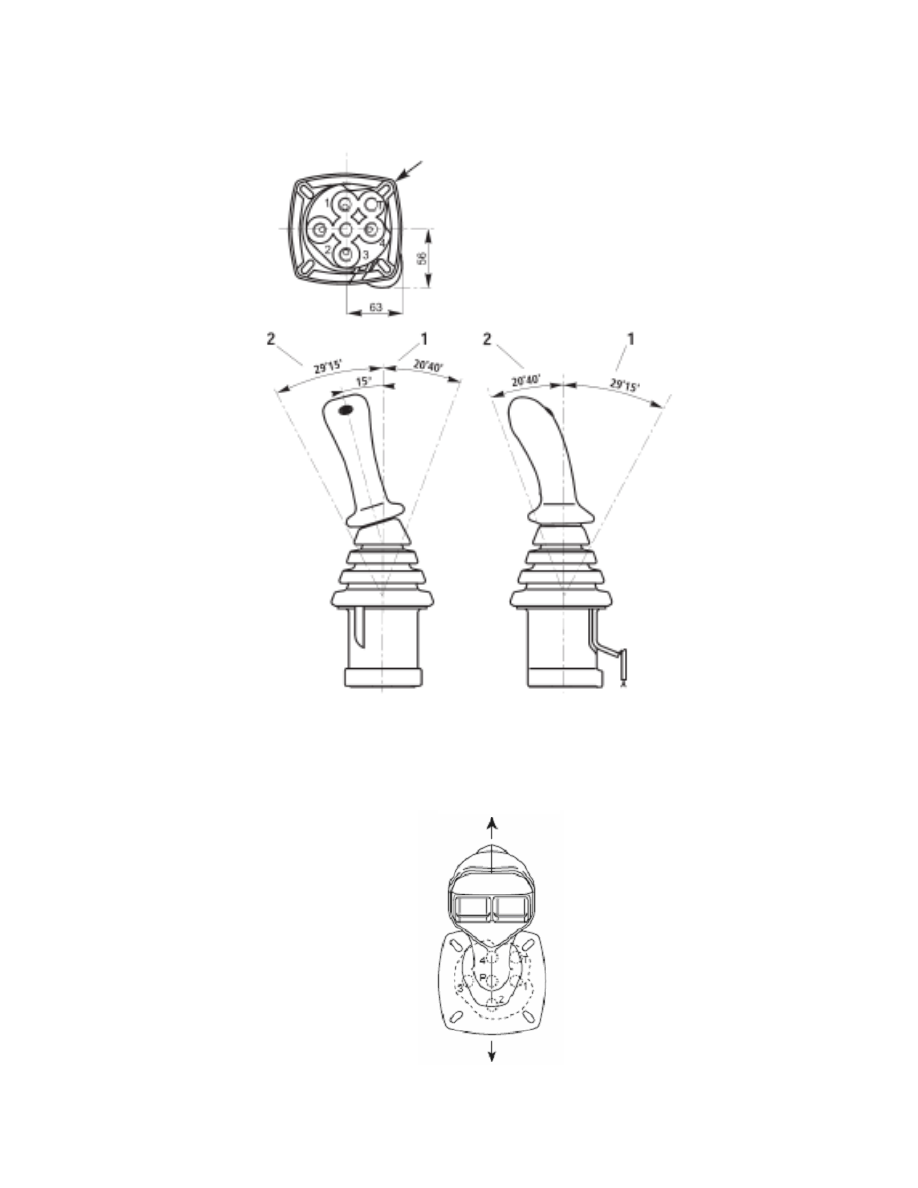

НАЗНАЧЕНИЕ МАНИПУЛЯТОРА / ЗАЗОР
4 TH 5 E XX - 1X / - - 23 - - -



Лампочки фиксации



1  отклоните рычаг для одновременно-

го управления двумя пусками.

2  Отклоните  рычаг  для  управления

одним пуском.


РАЗМЕЩЕНИЕ МАНИПУЛЯТОРА В КАБИНЕ (вид сверху)







7

За машиной

Перед машиной
