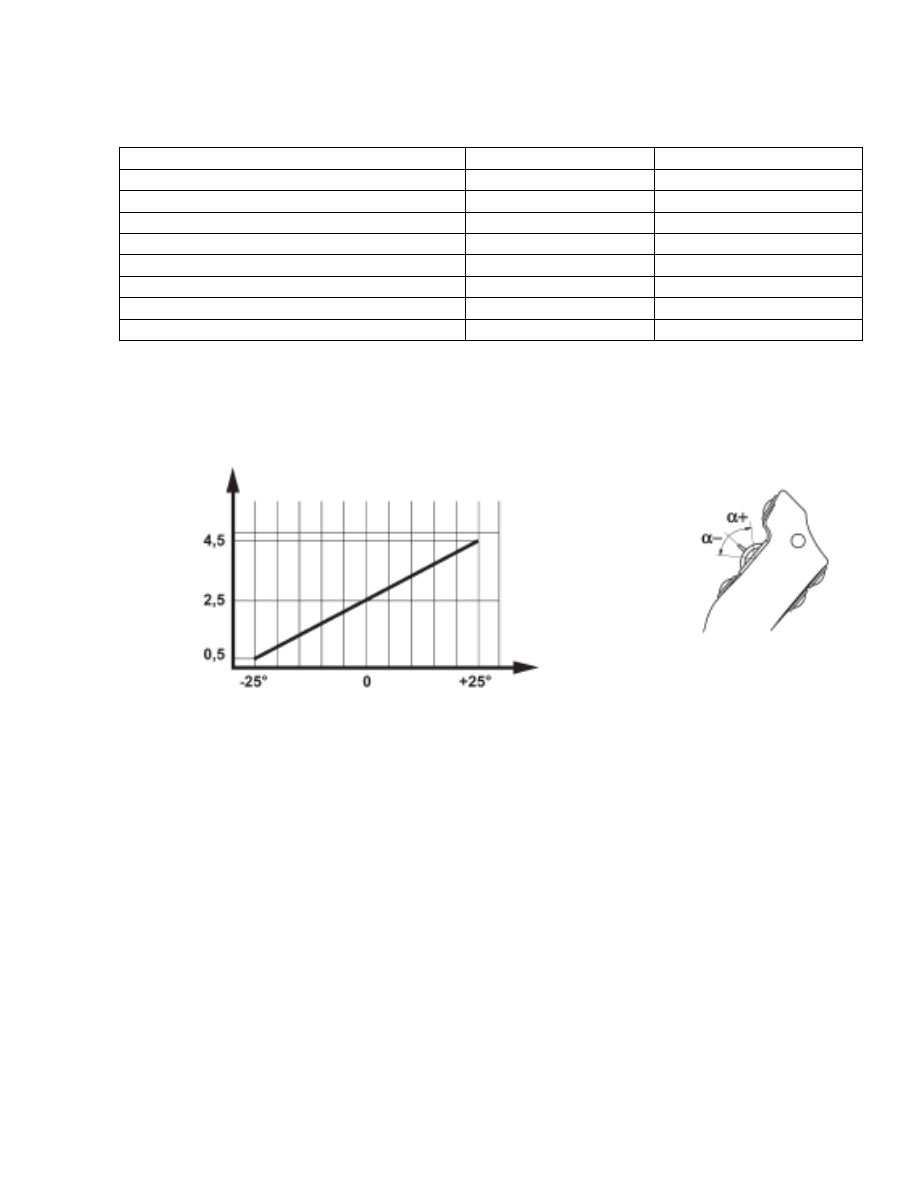

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРОПОРЦИОНАЛЬНОГО УПРВЛЕ-
НИЯ

Питающее напряжение

В постоянного тока

+5 ± 5%

Выходной сигнал

В постоянного тока

0,5 à 4,5

Номинальный выходной ток

мА

1

Максимальный выходной ток

мА

10

Минимальное сопротивление нагрузки  кОм

4.5

Максимальная допустимая нагрузка

нФ

1000

Линейность



± 3%

Гистерезис



± 1%

Минимальный ход



± 25°









Угол отклонения пропорционального управления α в градусах

Напряже

ни

е

 V

в

Вольтах









РУКОВОДСТВО  ПО  ПРИМЕНЕНИЮ  (настоящее  руководство  не  претендует  на
исчерпывающий характер)

- Не направляйте струю давления при мойке устройства прямо на устройство.
- На электрический кабель не должны воздейсьтвовать никакие механические силы.





20



ПРИМЕЧАНИЯ

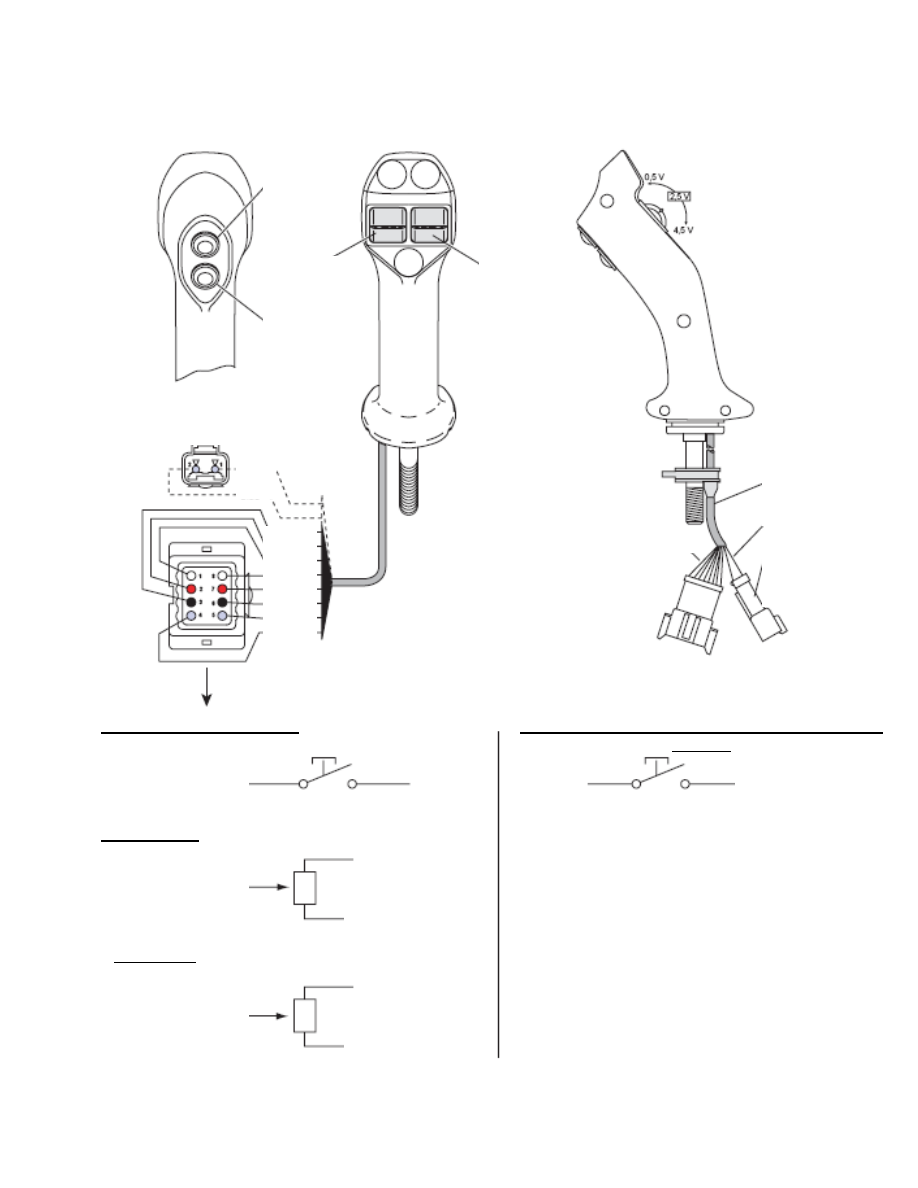

ВНУТРЕННИЕ СОЕДИНЕНИЯ




"Опция"
кнопка электро-
клапана в стре-
ловидной голов-
ке



Кнопка отклю-
чения транс-
миссии



Кнопка
выдвижения



Кнопка
опускания



"Опция"
кнопка электроклапана в
стреловидной головке



синий



синий



синий
красный
белый
белый
красный
черный
синий
синий

8 проводов



2 провода

оболочка

"Опция"
кнопка электро-
клапана в стре-
ловидной голов-
ке

Отключение трансмиссии



Выдвижение



Опускание

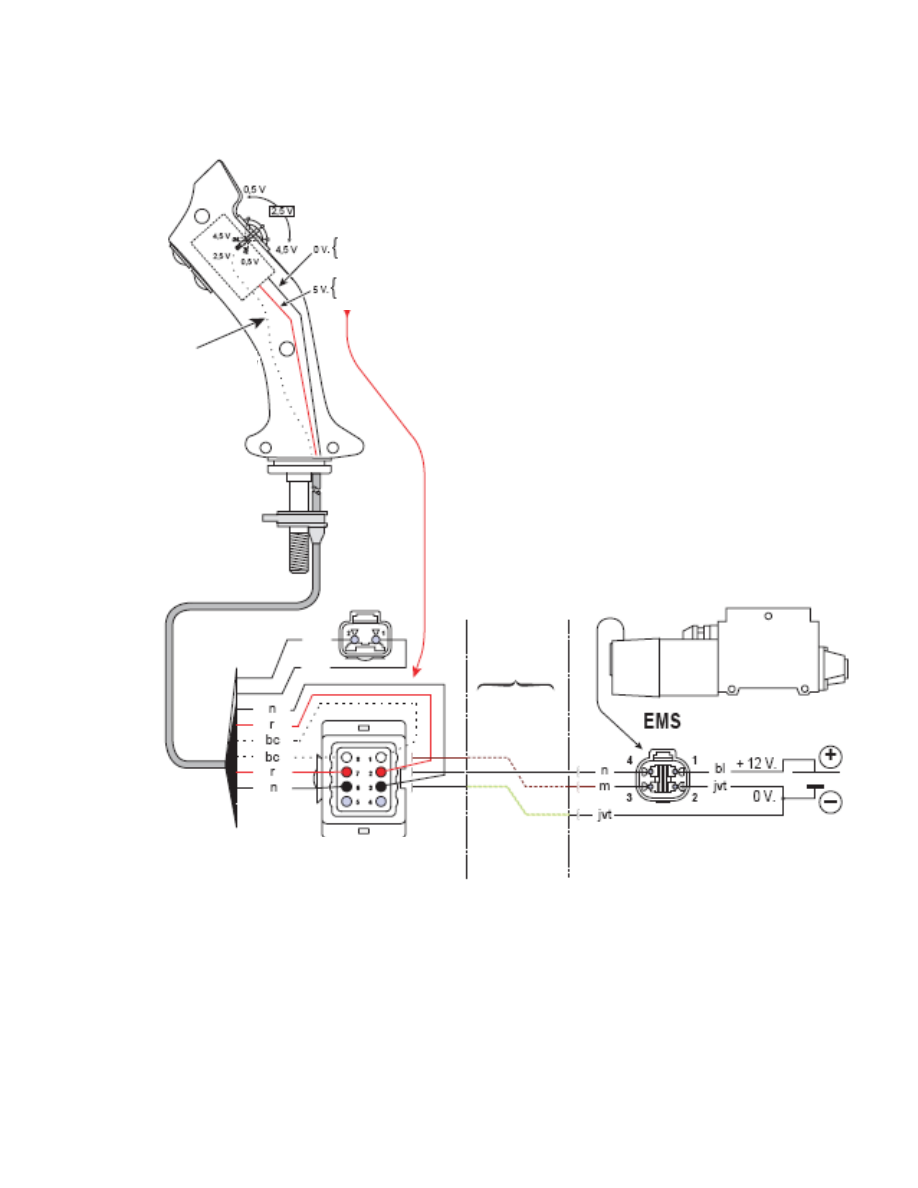

(5) Синий
+ 12 В

(4) Синий
Сигнал

(8) Белый
Сигнал

(7) Красный (+ 5 В)

(1) Белый
Сигнал

(1) Синий
+ 12 В

(2) Синий
Сигнал

(6) Черный (заземление)

(3) Черный (заземление)

(2) Красный (+ 5 В)

Опция: кнопка электроклапана в стреловидной

головке



21

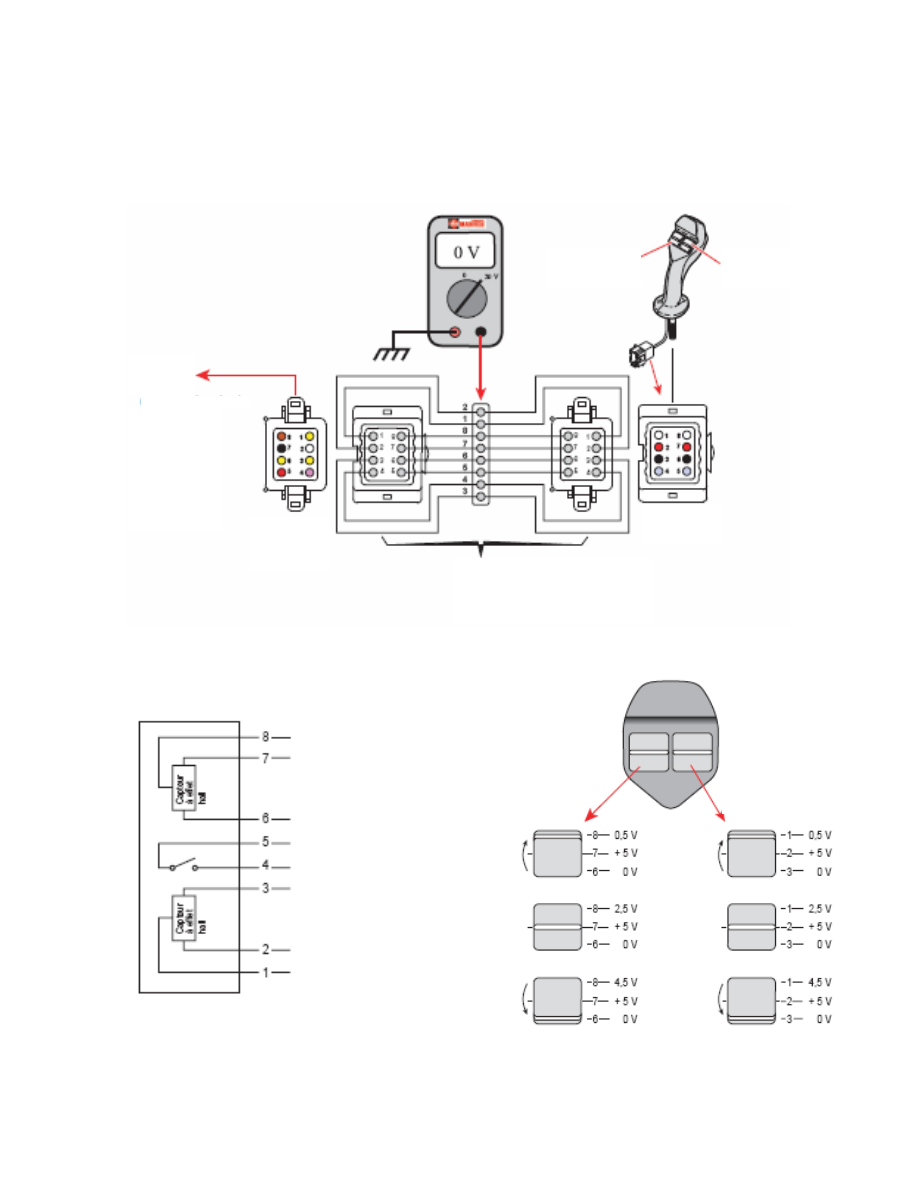

УСТАНОВКА ТЕСТЕРА (проверка функционирования)


-  Снимите пластмассовый кожух с манипулятора.
-  Разъедините соеинители манипулятора / машины.
-  Вставьте тестер между 2 соединителями (смотрите схему напротив)
-  Запустите машину.
-  Используя вольтметр, выполните проверку кнопок.








-  Активируйте  кнопки,  передвигая  их  вперед  и  назад,  и

проверьте значения, показываемые вольтметром.





Пропорциональный сигнал
выдвижения
+ 5 В






0 В

Питание

Выключение передачи сигнала
0 В



+ 5 В



Пропорциональный сигнал
опускания












22

Кнопка
выдвижения



Кнопка
опускания



1 = Желтый
2 = Белый
3 = Желтый
4 = Розовый
5 = Красный
6 = Желтый
7 = Черный
8 = Коричневый



Цвет проводов



Кластер
машины



Соединитель
манипулятора



Соединитель
кластеров
машины



Тестер

(Производитель тестера: смотрите
группу «Блок поступательности»)
(80-8-19-М94)



Кнопка

выдвижения

Кнопка

опускания



Соединение между рычагом и EMS










n/3 = Навесное устройство
n/6 = Телескопическая часть



n/2 = Навесное устройство
n/7 = Телескопическая часть

bc/1



= Навесное устройство

bc/8 = Телескопическая часть

Интерфей-
сы машины

Соединитель
рукоятки

















23
