1 - ПРОЦЕДУРА РЕГУЛИРОВКИ НАСОСА LSU



N°

ОПИСАНИЕ ДЕЙСТВИЯ

КЛАВИША

ВЫВОД НА ДИСПЛЕЙ

КАЛИБРАТОРА

КОММЕНТАРИИ

1

Запуск процедуры

1,1



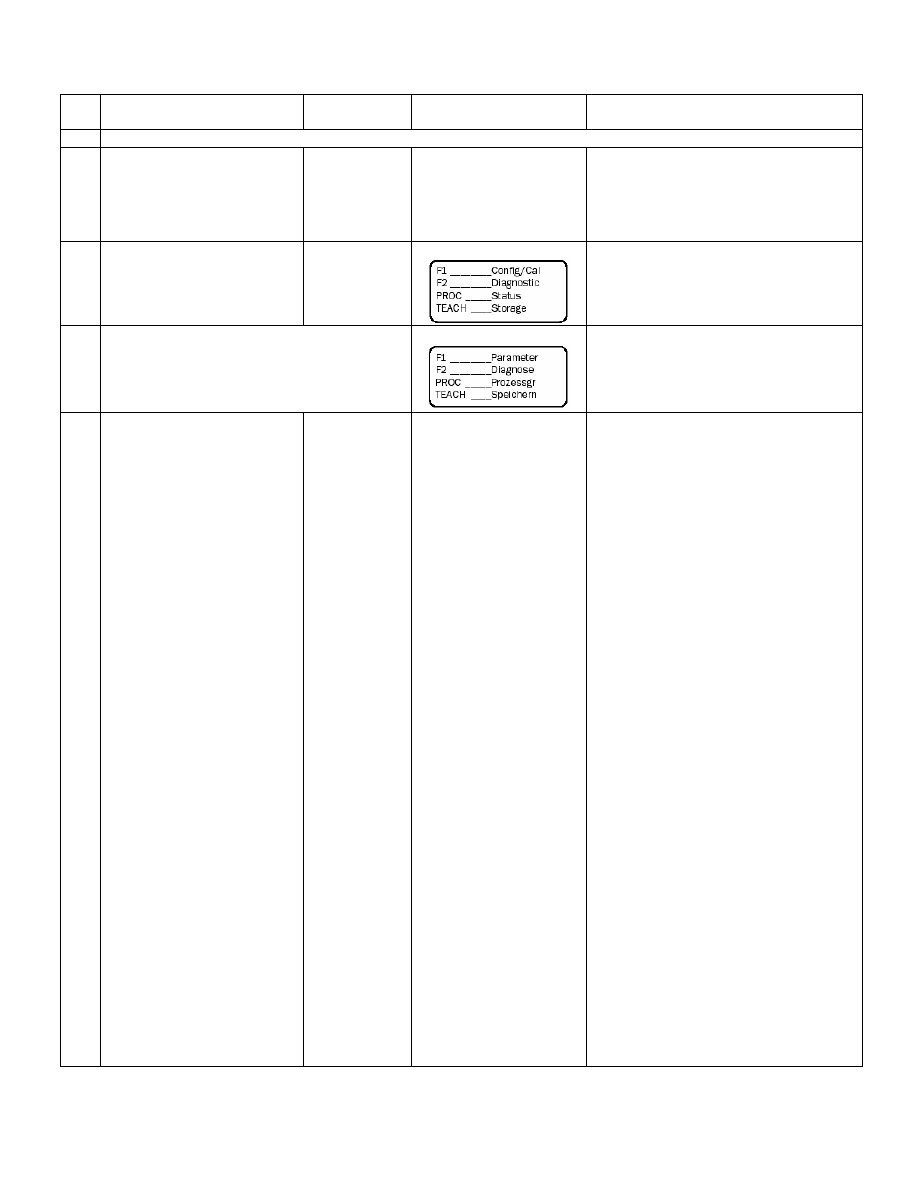

-  Соедините клавиатуру и

диагностическое гнездо
проводом.







Диагностическое гнездо автомобиля
расположено в отсеке для документов,
расположенном за сиденьем водителя,
смотрите Рис. C и D.
ATTENTION: La машина doit être hors
tension.



1,2 -  Поверните ключ зажига-

ния на погрузчике

(не

запуская двигатель)







Блок инициализирован.
Прежде чем на дисплее появится дан-
ный экран, показывается различная ин-
формация (смотрите напротив)








ПРЕДУПРЕЖДЕНИЕ







Если информация на дисплее показы-
вается на немецком языке, выполните
процедуру изменения языка (смотрите
главу 1-1)















12





N°

ОПИСАНИЕ ДЕЙСТВИЯ

КЛАВИША

ВЫВОД НА ДИСПЛЕЙ

КАЛИБРАТОРА

КОММЕНТАРИИ

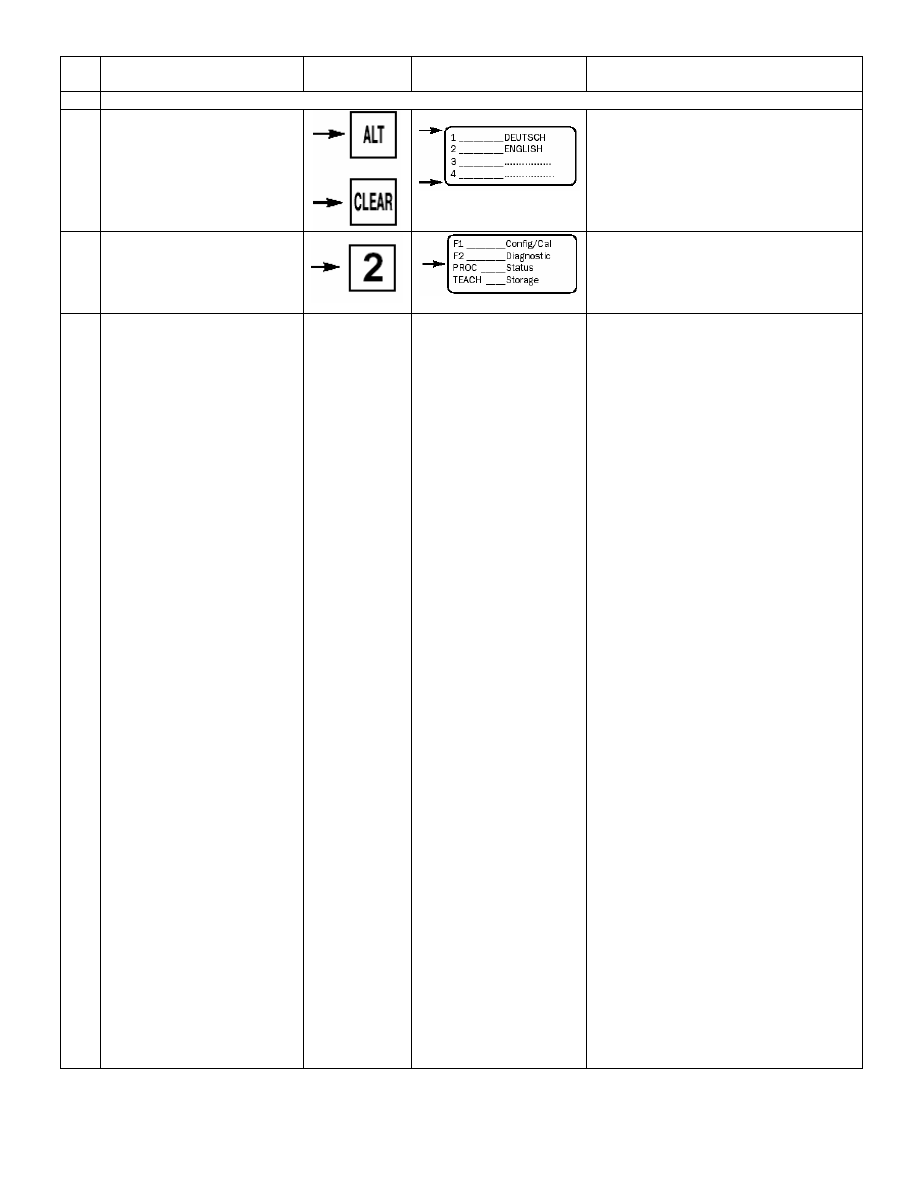

1-1  Изменение языка

1,1



-  Нажать одновременно










Выберите нужный язык
Пример: меню 2 "АНГЛИЙСКИЙ"



1,2 -  Выберите нужный язык







Блок инициализирован.
Прежде чем на дисплее появится дан-
ный экран, показывается различная ин-
формация (смотрите напротив)















13





N°

ОПИСАНИЕ ДЕЙСТВИЯ

КЛАВИША

ВЫВОД НА ДИСПЛЕЙ

КАЛИБРАТОРА

КОММЕНТАРИИ

2

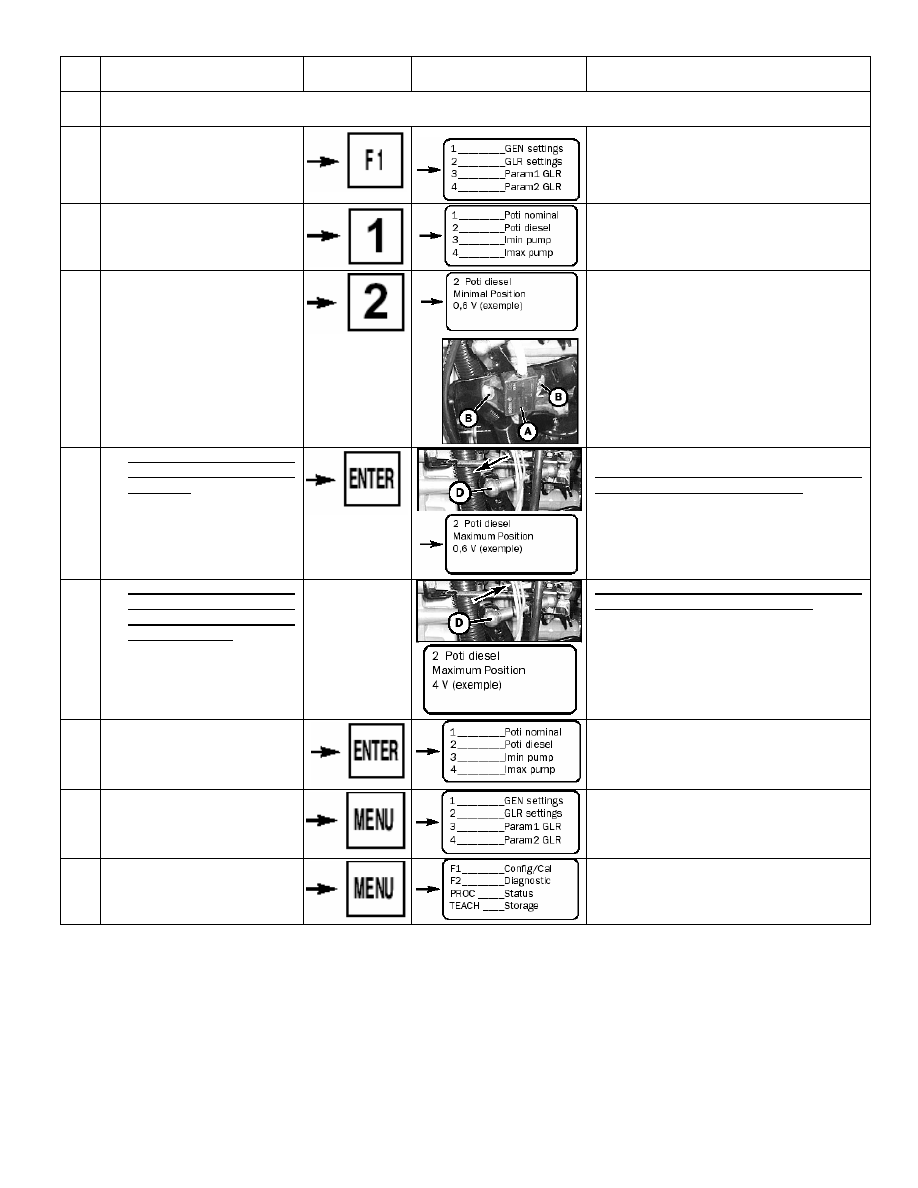

Конфигурация датчика угла педали акселератора (данные теоретической частоты оборотов двига-
теля)

2,1



-  Нажать






Далее избрать меню 1 "GEN setting" («Ус-
тановка GEN»).



2,2 -  Нажать




Далее избрать меню 2 "Poti diesel".



2,3 -  Нажать

Блок  показывает  напряжение,  обуслов-
ленное  датчиком  угла.  Это  напряжение
должно  быть  между 0.6 Вольт  (педаль
отпущена) и 4.4 Вольт (пежаль акселера-
тора выжата до отказа).
Если  напряжение  менее 0.6 Вольт  (пе-
даль  отпущена)  или  больше 4.4 Вольт
(максимальное  ускорение),  отрегули-
руйте  механически  датчик  угла  (А),
повернув  его  вокруг  его  оси,  исполь-
зуя его лампочки (В).

2,4

-  Потяните  шток  управле-

ния

впрыскивающего

насоса  D,  и  если  напря-
жение

≥ 0.6 В,

нажать


Потяните шток управления D до отказа
назад (механический останов).
Проверка минимума или нулевой точки.

2,5

-  Толкните  шток  управле-

ния  насоса  впрыска  то-
плива D в  максималь-
ное  положение  (удержи-
вать в положении).



Толкните шток управления D до отказа
вперед (механический останов).
Показание  блока  указывает  напряжение,
подаваемое датчиком угла.

2,6

-  Если напряжение

≤ 4,4 В,

нажать

Отпустите  шток  акселератора  после  на-
бора с клавиатуры "ENTER" (ВВОД).

2,7 -  Нажать


Вернуться в предыдущее меню.

2,8 -  Нажать


Вернуться в исходное меню.












14





N°

ОПИСАНИЕ ДЕЙСТВИЯ

КЛАВИША

ВЫВОД НА ДИСПЛЕЙ

КАЛИБРАТОРА

КОММЕНТАРИИ

3

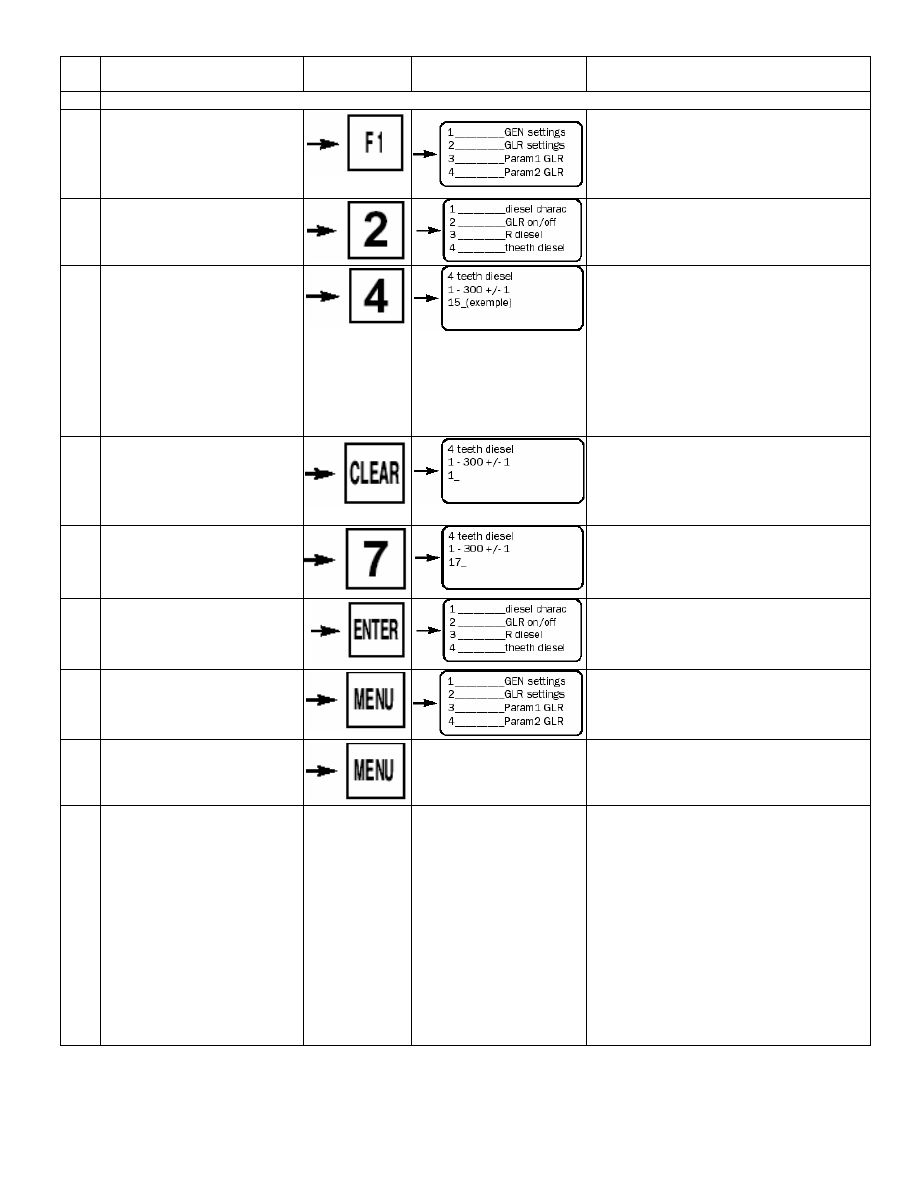

Проверка параметра «зубчатого дизеля»

3,1



-  Нажать









3,2 -  Нажать







3,3 -  Нажать



Значение коэффициента должно быть:
15 для MLT с двигателем 1004-40
(Fastram).
17 для MLA с двигателем 1004-40
(Fastram).
17 для MLT/MLA с двигателем 1004 (Euro
2).
Если  коэффициент  неверен,  нажать  кла-
вишу  "CLEAR"  клавиша  для  удаления  по-
казываемого  коэффициента,  затем  на-
жать на правильное значение.

3,4 -  Нажать

(Если коэффициент не ве-
рен).





3,5 -  Нажать





3,6 -  Нажать




Подтверждение коэффициента.

3,7 -  Нажать




Вернуться в предыдущее меню.

3,8 -  Нажать






Вернуться в исходное меню.
