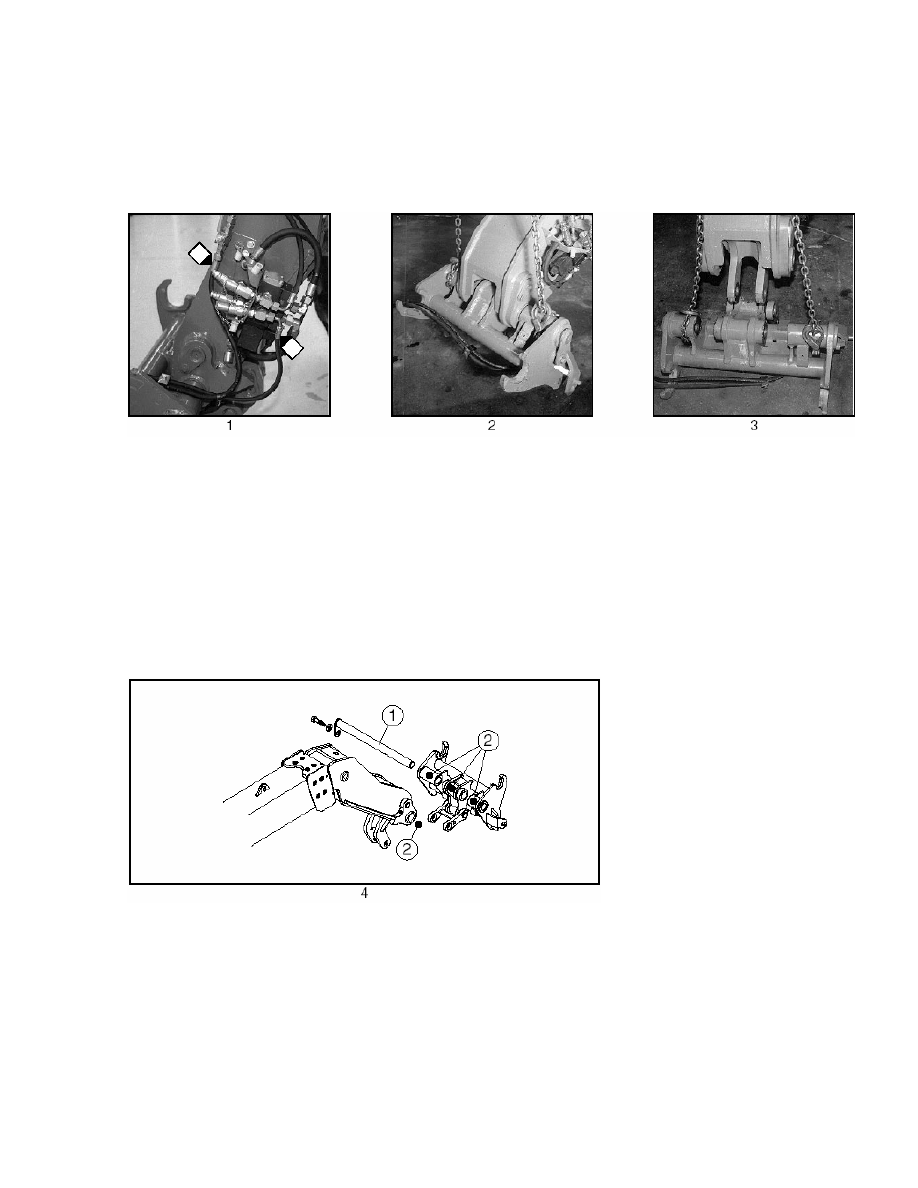

СНЯТИЕ СУППОРТА


СНЯТИЕ СУППОРТА

-  Снимите цилиндр сгибания, прежде чем демонтировать суппорт






-  Отсоедините  шланги  на  гид-

равлическом

стопорящем

цилиндре на уровне электро-
клапана и клапана (Опция).

-  Застропите  суппорт  и  сними-

те ось сочленения.

-  Снимите суппорт.





ОБРАТНАЯ СБОРКА СУППОРТА

-  Произведите  обратную  установку,  выполняя  в  обратном  порядке  операции,  описанные  в  главе

"СНЯТИЕ СУППОРТА", соблюдая при этом нижеследующие инструкции.






-  Очистите ось сочленения 1 перед сборкой и нанесите тонкий

слой консистентной смазки (Смотрите главу: ХАРАКТЕРИСТИКИ
АВТОПОГРУЗЧИКА в группе O - ОБЩИЕ ПОЛОЖЕНИЯ).

-  Очистите также и смажьте сочленения 2 такой же консистентной смазкой.








12

СНЯТИЕ ТЕЛЕСКОПИЧЕСКОГО ЦИЛИНДРА


СНЯТИЕ ТЕЛЕСКОПИЧЕСКОГО ЦИЛИНДРА

-  Установите автопогрузчик на ровной площадке, включите стояночный тормоз и установите реверс-

ный механизм коробки передач  и рычаг переключения передач в нейтральное положение.

-  Поместите стрелу в горизонтальное положение.





-  Снимите  стопорящее  кольцо

и  извлеките  ось  головки  те-
лескопического цилиндра.



-  Выдвиньте  телескопическую

часть  в  достаточной  степени,
чтобы  получить  доступ  к  оси
головки  телескопического  ци-
линдра.



-  Снимите заднюю крышку.

-  Включите  зажигание  на  авто-

погрузчике  и  сбросьте  давле-
ние  в  системе  выдвижения,
приведя несколько раз в дей-
ствие

рычаги

управления

гидравликой.





-  Уберите  нижнюю  заднюю

пластину.

-  Демонтируйте  полумуфты 1

на гидравлических трубах.

-  Открутите  гидравлические  тру-

бы  на  телескопическом  цилинд-
ре.













14



-  Выровняйте опорную ось те-

лескопического цилиндра с
входным отверстием в торце-
вой крышке.

-  Снимите  стопорящее  кольцо

и  извлеките  опорную  ось  те-
лескопического цилиндра.



-  Выдвиньте  телескопический

цилиндр  примерно  на 1 м  и
застропите его тросом.

-  Извлеките  телескопический  ци-

линдр полностью, следя  за тем,
чтобы  строп  располагался  пра-
вильно,  около  центра  тяжести
цилиндра.



ОБРАТНАЯ СБОРКА ТЕЛЕСКОПИЧЕСКОГО ЦИЛИНДРА

-  Произведите  обратную  установку,  выполняя  в  обратном  порядке  операции,  описанные  в  главе

"СНЯТИЕ ТЕЛЕСКОПИЧЕСКОГО ЦИЛИНДРА", соблюдая при этом нижеследующие инструкции.



-  Убедитесь,  что  телескопиче-

ский  цилиндр  находится  в  хо-
рошем рабочем состоянии.


-  Очистите оси осчленения 1, прежде чем выполнять сборку, и нанесите тонкий слой консистентной

смазки  (Смотрите  главу:  ХАРАКТЕРИСТИКИ  АВТОПОГРУЗЧИКА  в  группе O - ОБЩИЕ  ПОЛОЖЕ-
НИЯ).

-  Очистите также и смажьте сочленения 2 такой же консистентной смазкой.











15

СНЯТИЕ ВНУТРЕННЕЙ СТРЕЛЫ


СНЯТИЕ ВНУТРЕННЕЙ СТРЕЛЫ



-  Снимите следующие части, прежде чем снимать внутреннюю стрелу.

•  Снимите спаренные шланги в стреле.
•  Снимите цилиндр сгибания.
•  Снимите суппорт.
•  Снимите телескопический цилиндр.

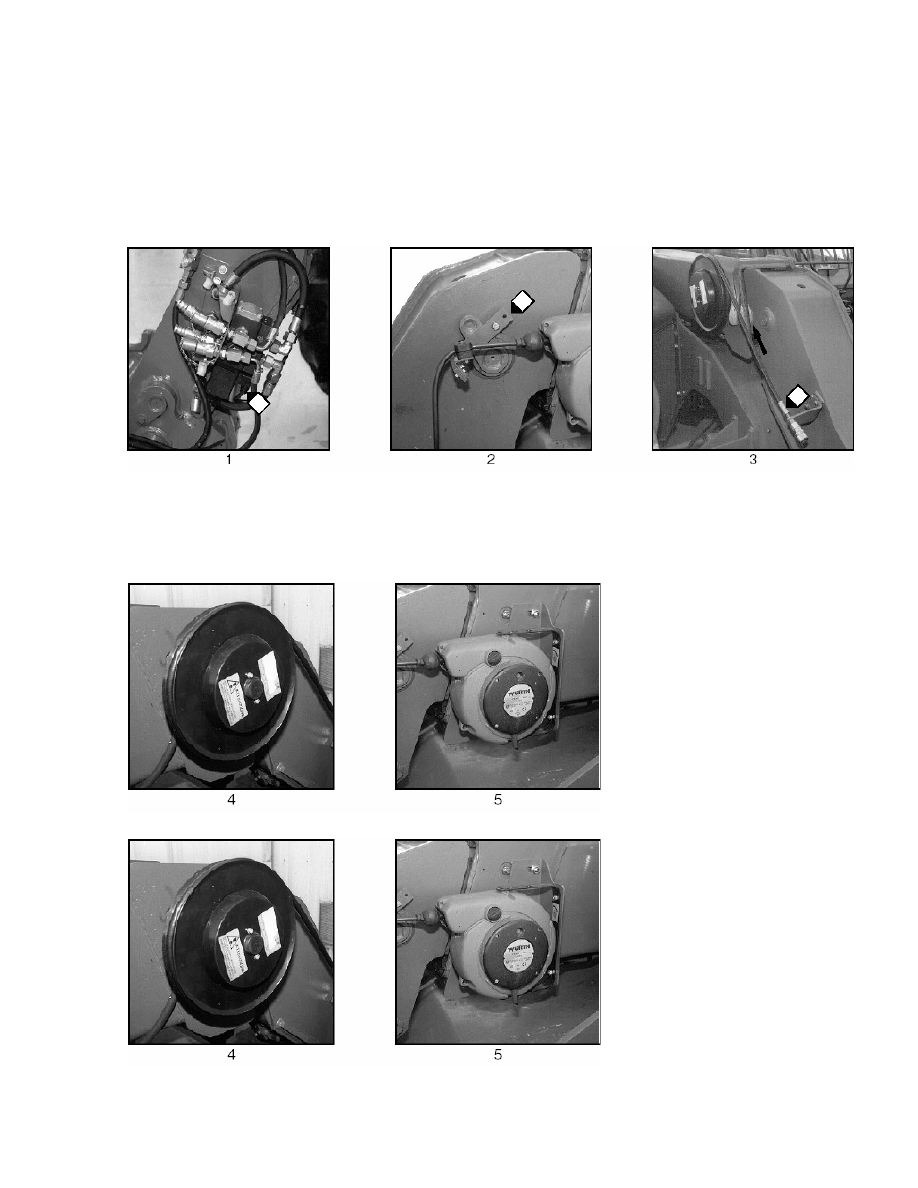

-  Отсоедините  электрические

провода от катушки на уровне
электроклапана

головки

стрелы и вытащите их наружу
(Опция).



-  Демонтируйте

крепление

жгута (Опция).

-  Придерживая  шланг  возврата

утечки,  демонтируйте  его  и  на-
мотайте на барабан (Опция).





-  Демонтируйте электрический и гидравлический барабан (Опция).

-  Пропустите штангу в отверстие

головки  телескопического  ци-
линдра,  например,  и  протащи-
те  внутреннюю  стрелу,  пока
задние изнашиваемые подушки
почти  упрутся  в  передние  из-
нашиваемые подушки.





-  Застропите внутреннюю стрелу в точке на расстоянии А, в зави-

симости от опций, установленных на автопогрузчике.

СТРЕЛА 6 М
-  Только внутренняя стрела

A = мм

-  Внутренняя стрела с электро-

клапаном в головке стрелы

A = 780 мм

СТРЕЛА 7 М
-  Только внутренняя стрела

A = мм

-  Внутренняя стрела с электро-

клапаном в головке стрелы

A = мм
