-  Снимите  все  изнашиваемые

подушки  и  прокладки  на  го-
ловке  стрелы,  не  забывая  о
том,  чтобы  промаркировать
их для обратной сборки.

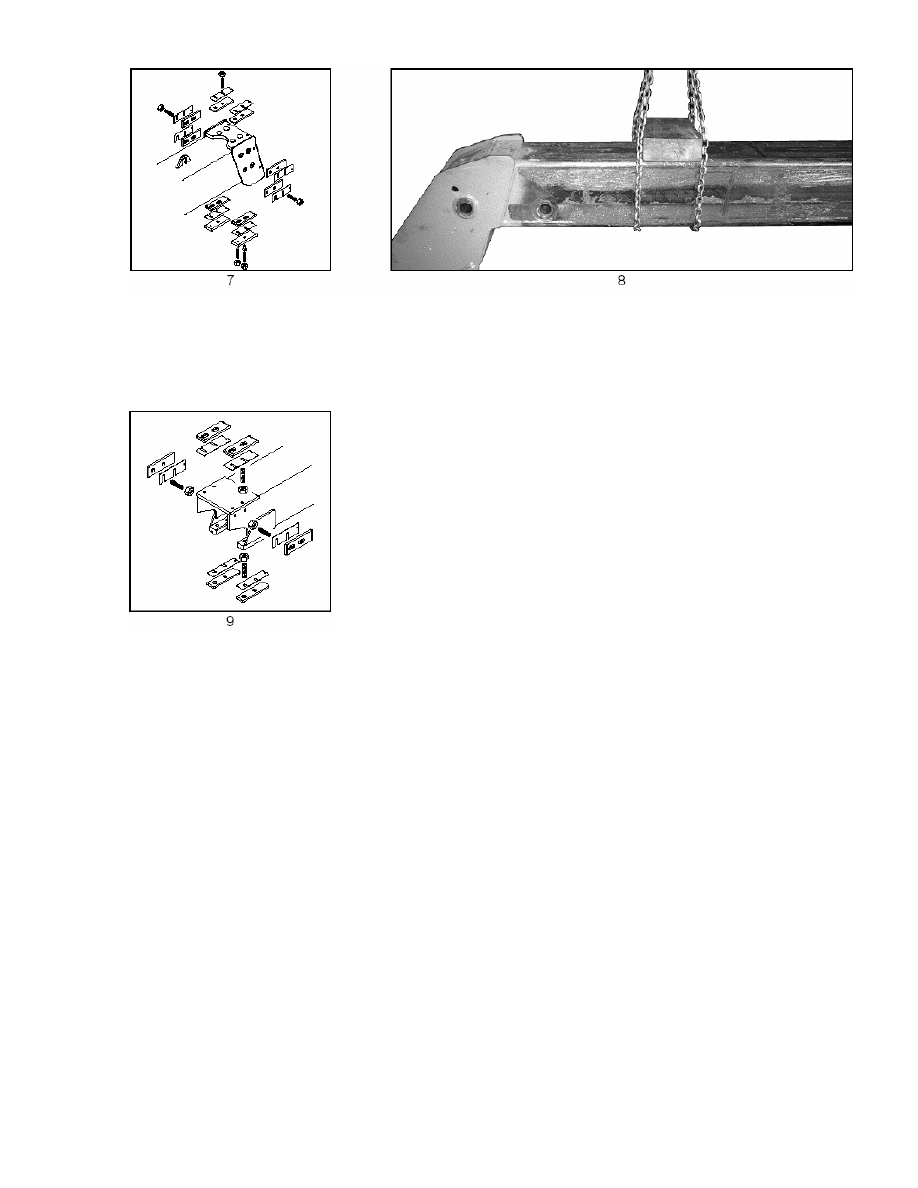

-  Вытащите и полностью демонтируйте внутреннюю стрелу.






-  Снимите  все  изнашиваемые

подушки  и  прокладки  на  го-
ловке  стрелы,  не  забывая  о
том,  чтобы  промаркировать
их для обратной сборки.



























17

ОБРАТНАЯ СБОРКА ВНУТРЕННЕЙ СТРЕЛЫ

-  Произведите  обратную  установку,  выполняя  в  обратном  порядке  операции,  описанные  в  главе

"СНЯТИЕ ВНУТРЕННЕЙ СТРЕЛЫ", соблюдая при этом нижеследующие инструкции.

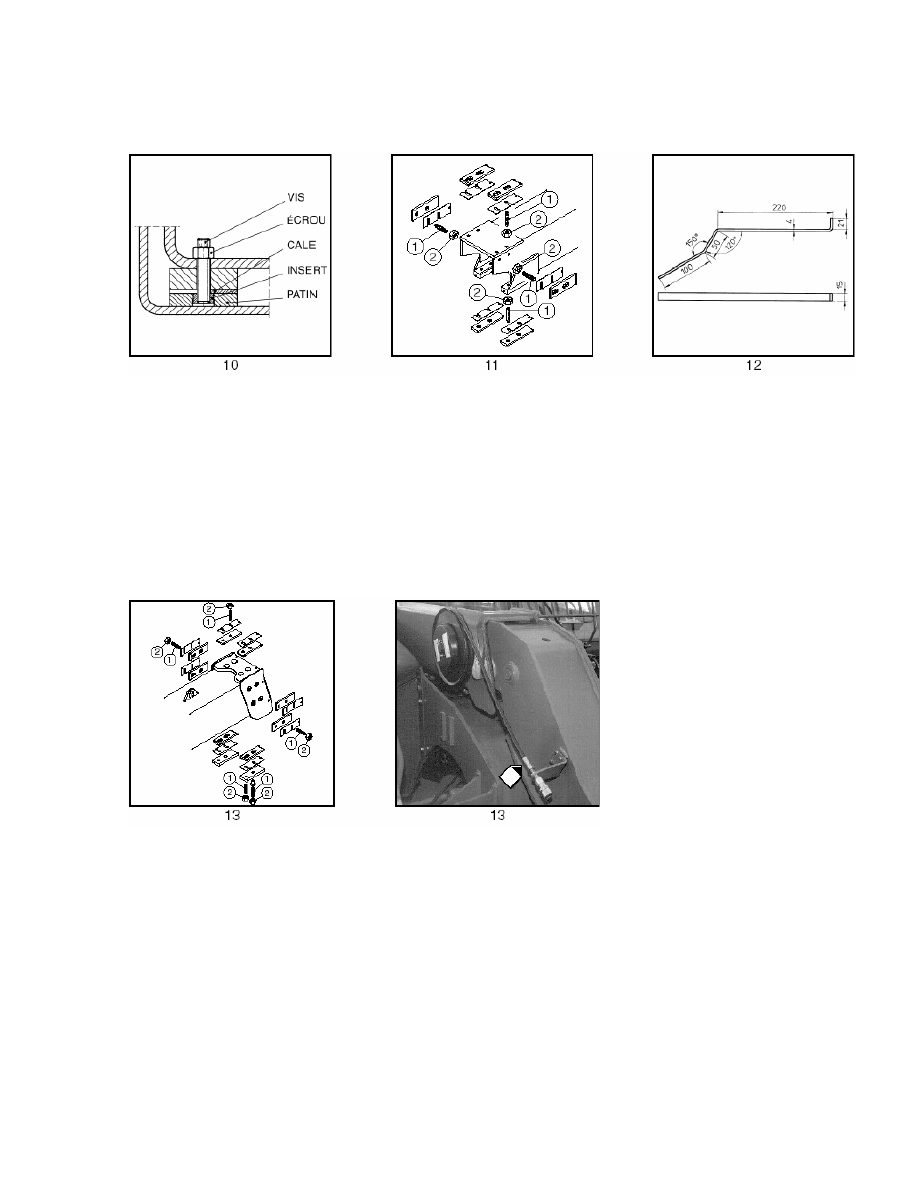

-  Чертеж  поперечного  сечения

узла  со  всеми  изнашиваемы-
ми подушками стрелы.



ЗАДНИЕ

ИЗНАШИВАЕМЫЕ

ПОДУШКИ  НА  ВНУТРЕННЕЙ
СТРЕЛЕ

-  Нанесите  фиксирующий  ком-

паунд MANITOU Арт. 187526
on the  screw bases 1, затем
затяните до конца резьбы.

ПЕРЕДНИЕ

ИЗНАШИВАЕМЫЕ

ПОДУШКИ

НА

ОСНОВАНИИ

СТРЕЛЫ
-  Для  боковых  изнашиваемых  по-

душек  используйте  инструмент
MANITOU Арт. 552829

-  Нанесите  фиксирующий  ком-

паунд MANITOU Арт. 187526
на  гайки, затем  затяните  (за-
тягивающий  момент  92.6  Нм
± 25 %).





-  Затяните туго гайки 1.

-  Поверните  на  полтора  обо-

рота  для  предварительной
нагрузки  барабан,  прежде
чем

подсоединить

шланг

возврата утечки (Опция).



-  Заверните гайки 2 и затяните

(затягивающий  момент 92.6
Нм ± 25 %).


-  После того, как установите все компоненты стрелы, отрегулируйте и зафиксируйте все изнашивае-

мые подушки стрелы и проверьте, чтобы стрела была в хорошем рабочем состоянии.










18






ФУНКЦИЯ ФОРСИРОВАННОЙ РАБОТЫ



80-8-41-M94 EN






MT 732 Серия B-E2
MT 932 Серия B-E2
MLT 630 Turbo Серия B-E2

MLT 630 120 LSU Серия B-E2



MLT 634 Turbo LSU Серия B-E2
MLT 634 120 LSU Серия B-E2
MLT 634 120 LSU POWERSHIFT Серия B-E2

MLT 731 Turbo Серия B-E2

MLT 731 Turbo LSU Серия B-E2























06 / 06 / 2006
