ОБРАТНАЯ УСТАНОВКА СПАРЕННЫХ ШЛАНГОВ В СТРЕЛЕ
-  Произведите обратную установку, выполняя в обратном порядке операции, описанные в главе

"СНЯТИЕ СПАРЕННЫХ ШЛАНГОВ В СТРЕЛЕ", соблюдая при этом нижеследующие инструкции.

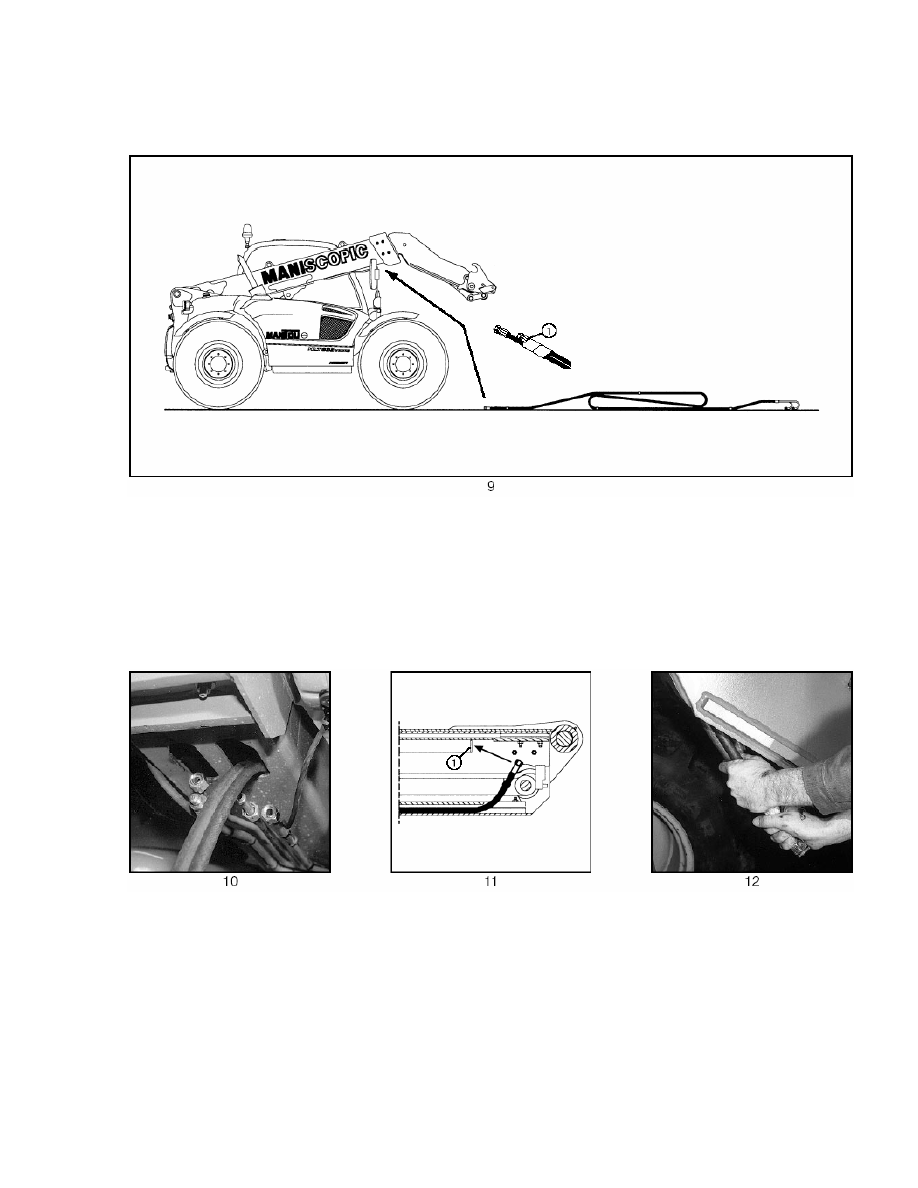

-  Разложите  шланги  перед  стрелой  головками  вниз.  Более  длинные  спаренные  шланги - для  цепи

навесных устройств, а более короткие - для цепи сгибания.

-  Тщательно обмотайте правое соединение спаренных шлангов, туго соединив их с помощью липкой

ленты.


ПРИМЕЧАНИЕ:  При  замене  спаренных  шлангов  определите  гидравлическое  соединение,  связанное
со старыми спаренными шлангами.





-  Пропустите

спаренные

шланги  снизу  вверх  в  зад-
нюю часть стрелы.

-  Вытащите  шланги  в  задней

части стрелы, протолкните их
в верхнюю направляющую 1 и
пропустите их до соединения.

-  Вытащщите  шланги  в  головку

стрелы, снимите липкую ленту и
подсоедините их.










8

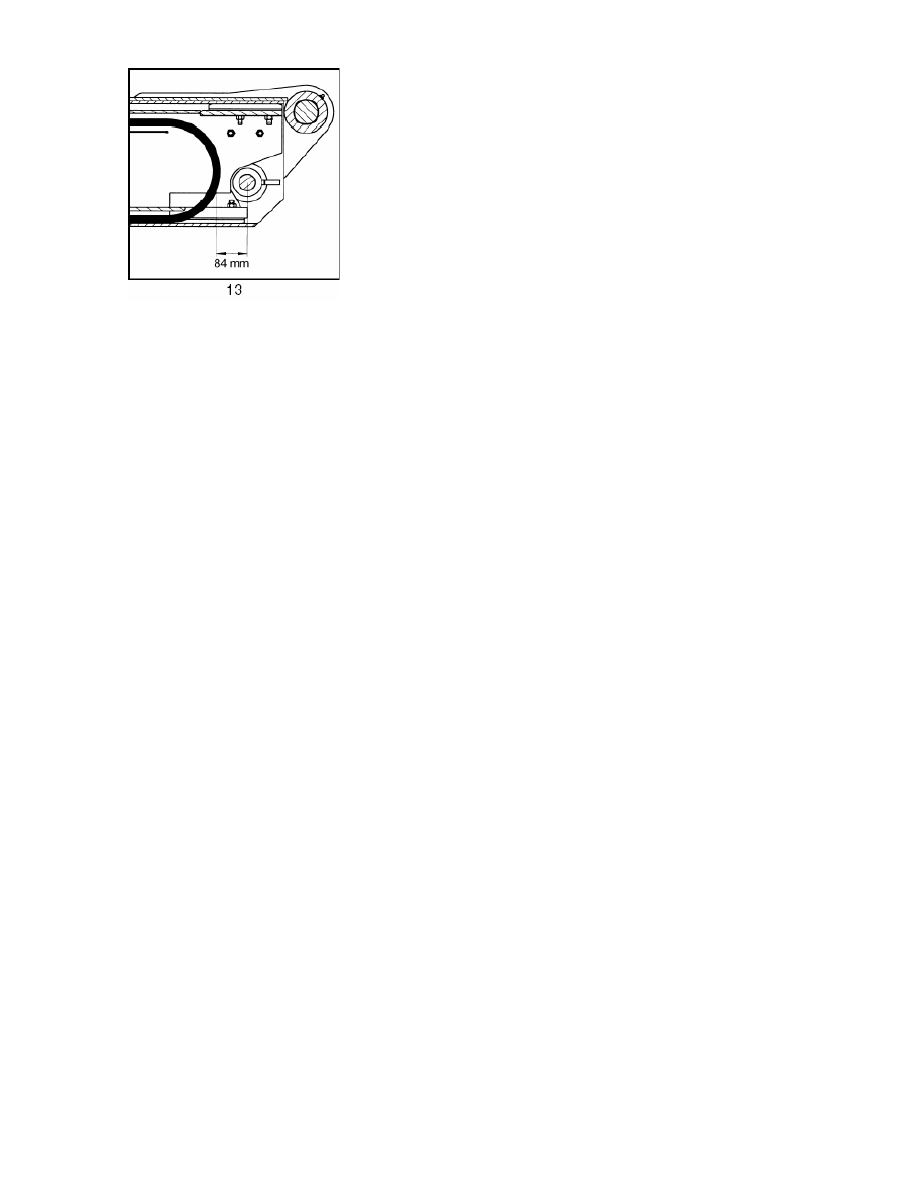

-  Проверьте  указанное  выше

расстояние  между  шлангами
и  осью  телескопического  ци-
линдра.





-  Проверьте,  чтобы  стрела

была в хорошем рабочем со-
стоянии.









































9


СНЯТИЕ ЦИЛИНДРА СГИБАНИЯ


СНЯТИЕ ЦИЛИНДРА СГИБАНИЯ

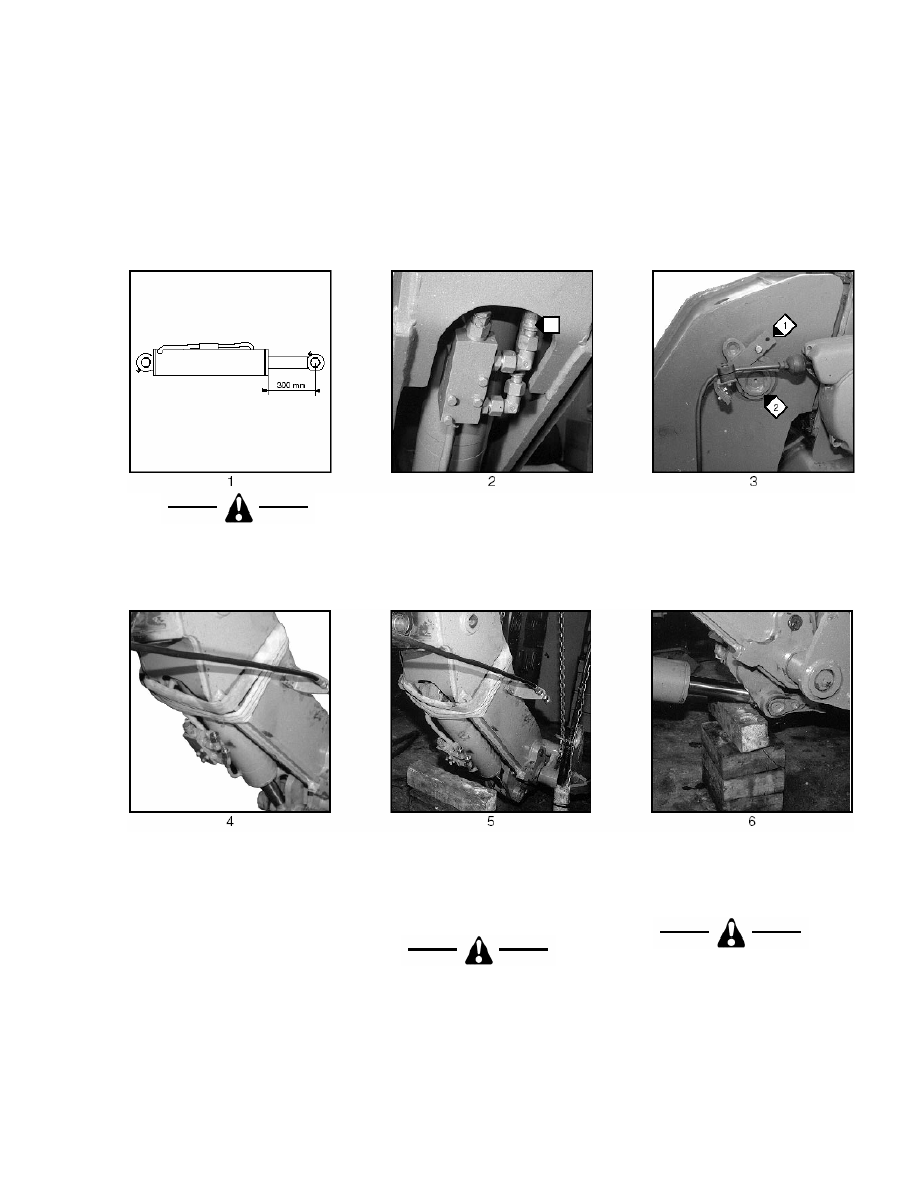

-  Установите автопогрузчик на ровной площадке, включите стояночный тормоз и установите реверс-

ный механизм коробки передач  и рычаг переключения передач в нейтральное положение.

-  Поместите стрелу в горизонтальное положение.
-  Включите зажигание на автопогрузчике и выключите давление в цепи сгибания, приведя в действие

несколько раз рычаги управления гидравликой.







Не выдвигайте шток цилинд-

ра сгибания более чем на

300 мм, чтобы он вышел из

головки стрелы.

-  Определите  соединение  спа-

ренных  шлангов  цепи  сгиба-
ния,  отсоедините  их  и  заглу-
шите входные отверстия.

-  Демонтируйте установку катуш-

ки электрического кабеля 1 (Оп-
ция).

-  Снимите  опорную  ось 2 на  ци-

линдре сгибания.





-  Зафиксируйте цилиндр сгибания

под штоком.

-  Застропите  цилиндр  сгиба-

ния вокруг головки стрелы.

-  С помощью шкива, например,

наклоните  суппорт  в  направ-
лении  опускания,  чтобы  вы-
двинуть цилиндр сгибания го-
ловки  стрелы,  и  опустите  его
на блок.

-  Снимите ось цилиндра сгибания

и  вытащите  полностью  цилиндр
сгибания.





Из-за веса цилиндра сгибания

необходимо соблюдать ос-

торожность.

Необходимо соблюдать осто-

рожность, так как соедини-

тельные штанги раскачива-

ются при снятии оси головки

цилиндра сгибания.





10

ОБРАТНАЯ СБОРКА ЦИЛИНДРА СГИБАНИЯ

-  Произведите  обратную  установку,  выполняя  в  обратном  порядке  операции,  описанные  в  главе "

СНЯТИЕ ЦИЛИНДРА СГИБАНИЯ", соблюдая при этом нижеследующие инструкции.





-  Проверьте,  чтобы  цилиндр

сгибания  находился  в  хоро-
шем рабочем состоянии.







-  Очистите  оси  осчленения 1,

прежде чем выполнять сбор-
ку,  и  нанесите  тонкий  слой
консистентной  смазки  (Смот-
рите  главу: «ХАРАКТЕРИ-
СТИКИ  АВТОПОГРУЗЧИКА»
в  группе O - ОБЩИЕ  ПОЛО-
ЖЕНИЯ).



-  Очистите  также  и  смажьте

сочленения  2  такой  же  кон-
систентной смазкой.
