Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 67

РЕГУЛИРОВКА И БЛОКИРОВКА ИЗНАШИВАЕМЫХ ПОДУШЕК СТРЕЛЫ


-  Установите автопогрузчик на ровной площадке, включите стояночный тормоз и установите реверс-

ный механизм коробки передач  и рычаг переключения передач в нейтральное положение.

-  Поместите стрелу в горизонтальное положение

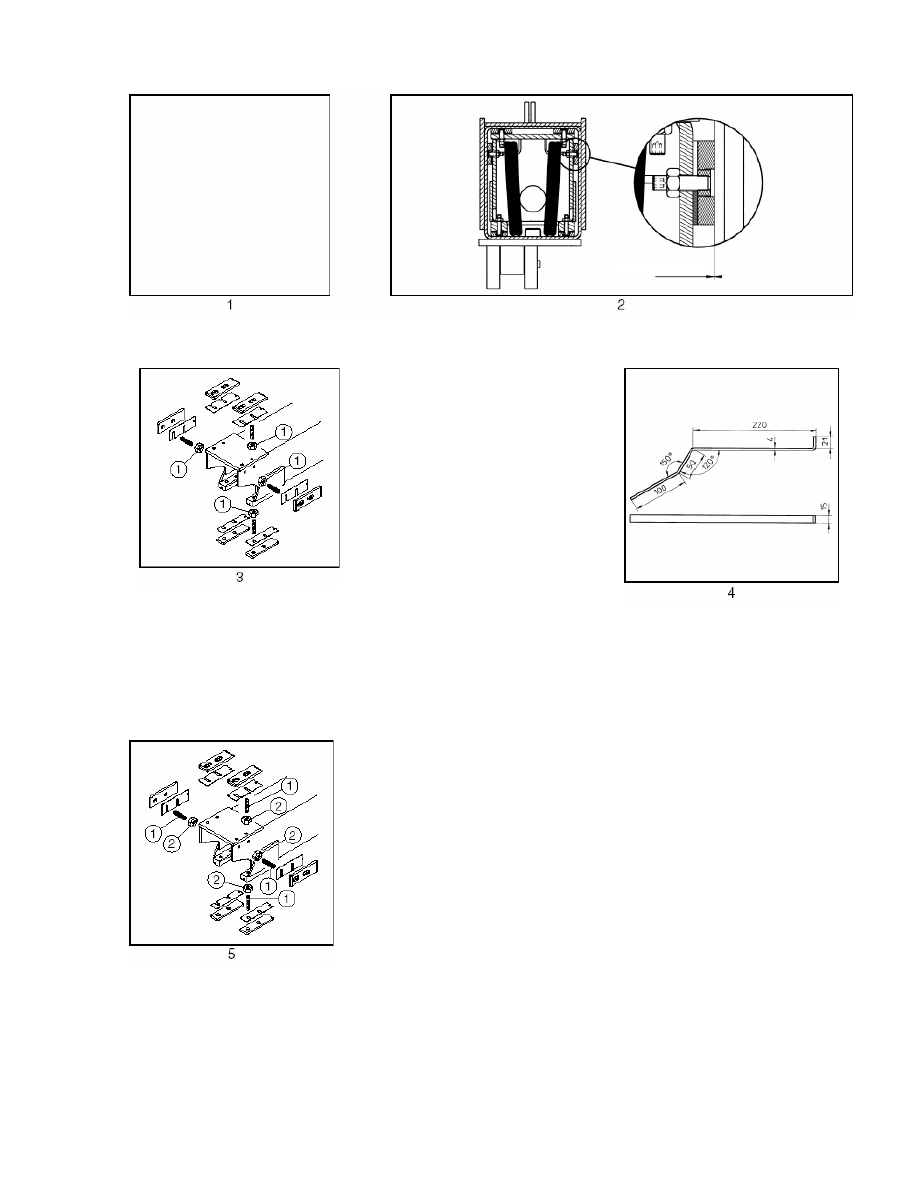

ПЕРЕДНИЕ ИЗНАШИВАЕМЫЕ ПОДУШКИ




от 0 до 0.5 мм

-  Выдвиньте  примерно  на 200 мм  и  проверьте  наличие  зазора

на нижней, верхней и боковой подушках (допустимые значения
зазора: от 0 до 0.5 мм).

-  При  необходимости  заблокируй-

те движение.

-  Отпустите полностью гайки 1.
-  Добавьте  прокладки  по  необхо-

димости,  сбалансировав  толщи-
ну  по  обе  стороны  телескопиче-
ской части.



ПРИМЕЧАНИЕ



-  Имеются

прокладки

сле-

дующей толщины: 0.5; 1; 2 и
4 мм.

-  Проверьте, чтобы  винты 1 были

завернуты до конца резьбы.



ПРИМЕЧАНИЕ
-  Для  боковых  изнашиваемых

подушек  используйте  инстру-
мент MANITOU Арт. 552829

-  Наживите  и  затяните  гайки  2

(затягивающий  момент 92,6 Нм
± 25 %).













4

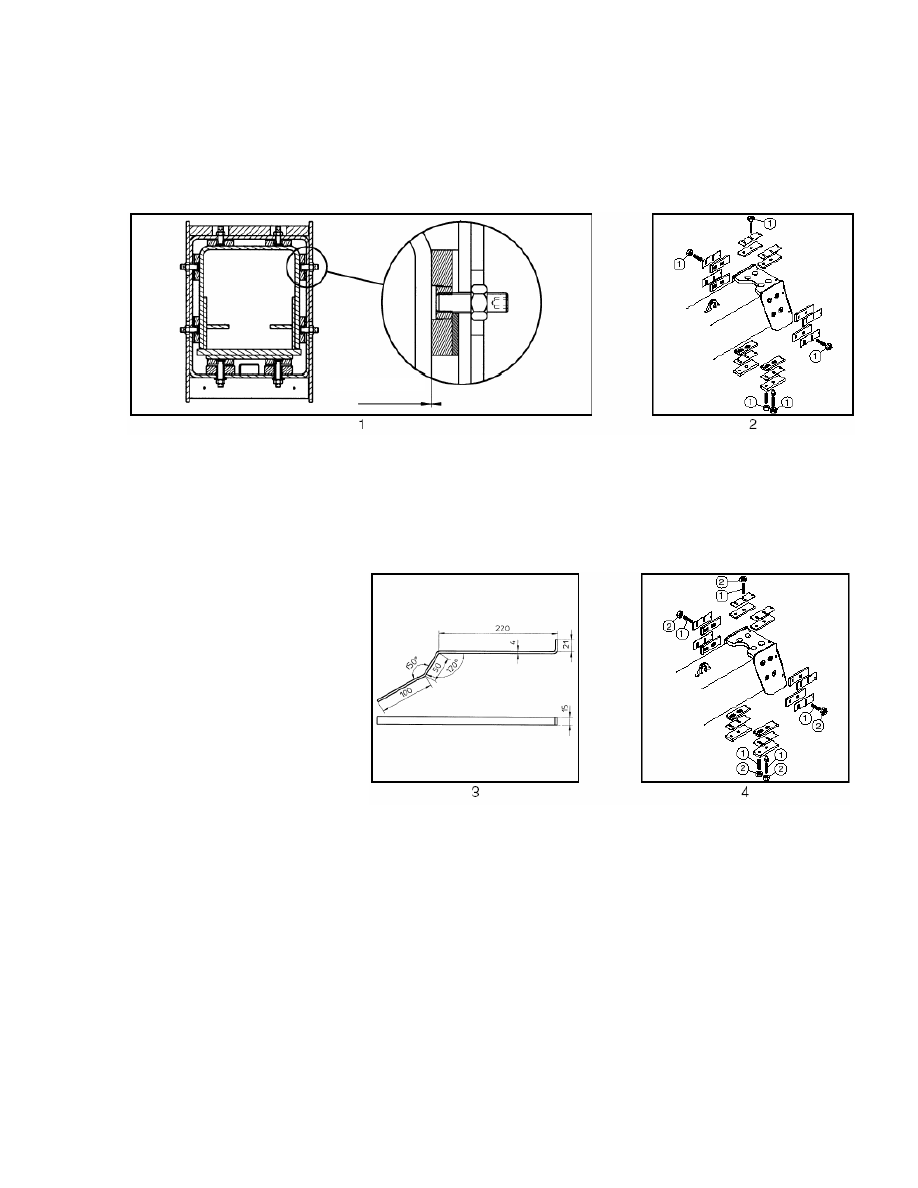

ЗАДНИЕ ИЗНАШИВАЕМЫЕ ПОДУШКИ







-  Снимите заднюю крышку

-  Выдвиньте  полностью  телескопическую  часть  и  проверьте  зазор

на  нижней,  верхней  и  боковой  изнашиваемых  подушках  (допусти-
мые значения зазора: от 0 до 0.5 мм).



ПРИМЕЧАНИЕ

от 0 до



0.5 мм



-  Имеются  прокладки  следую-

щей толщины: 0.5; 1; 2 и 4 мм.



-  При  необходимости  забло-

кируйте движение.

-  Отпустите  полностью  гайки

1.

-  Добавьте  прокладки  по  не-

обходимости, сбалансировав
толщину  по  обе  стороны  те-
лескопической части.



ПРИМЕЧАНИЕ
-  Для  боковых  изнашиваемых  по-

душек  используйте  инструмент
MANITOU Арт. 552829



-  Reassemble the rear cover





-  Проверьте,  чтобы  винты 1

были  завернуты  до  конца
резьбы.





-  Нанесите

фиксирующий

компаунд MANITOU Арт.
187526  на  гайки 2,  затем  за-
тяните  (затягивающий  мо-
мент 92.6 Нм ± 25 %).

5

СНЯТИЕ СПАРЕННЫХ ШЛАНГОВ В СТРЕЛЕ


СНЯТИЕ СПАРЕННЫХ ШЛАНГОВ В СТРЕЛЕ

-  Установите автопогрузчик на ровной площадке, включите стояночный тормоз и установите реверс-

ный механизм коробки передач  и рычаг переключения передач в нейтральное положение.

-  Поместите стрелу в горизонтальное положение и выдвиньте телескопическую часть на 130 мм.
- Включите зажигание на автопогрузчике и сбросьте давление в цепях сгибания и навесных устройств,

приведя несколько раз в действие рычаги управления гидравликой.

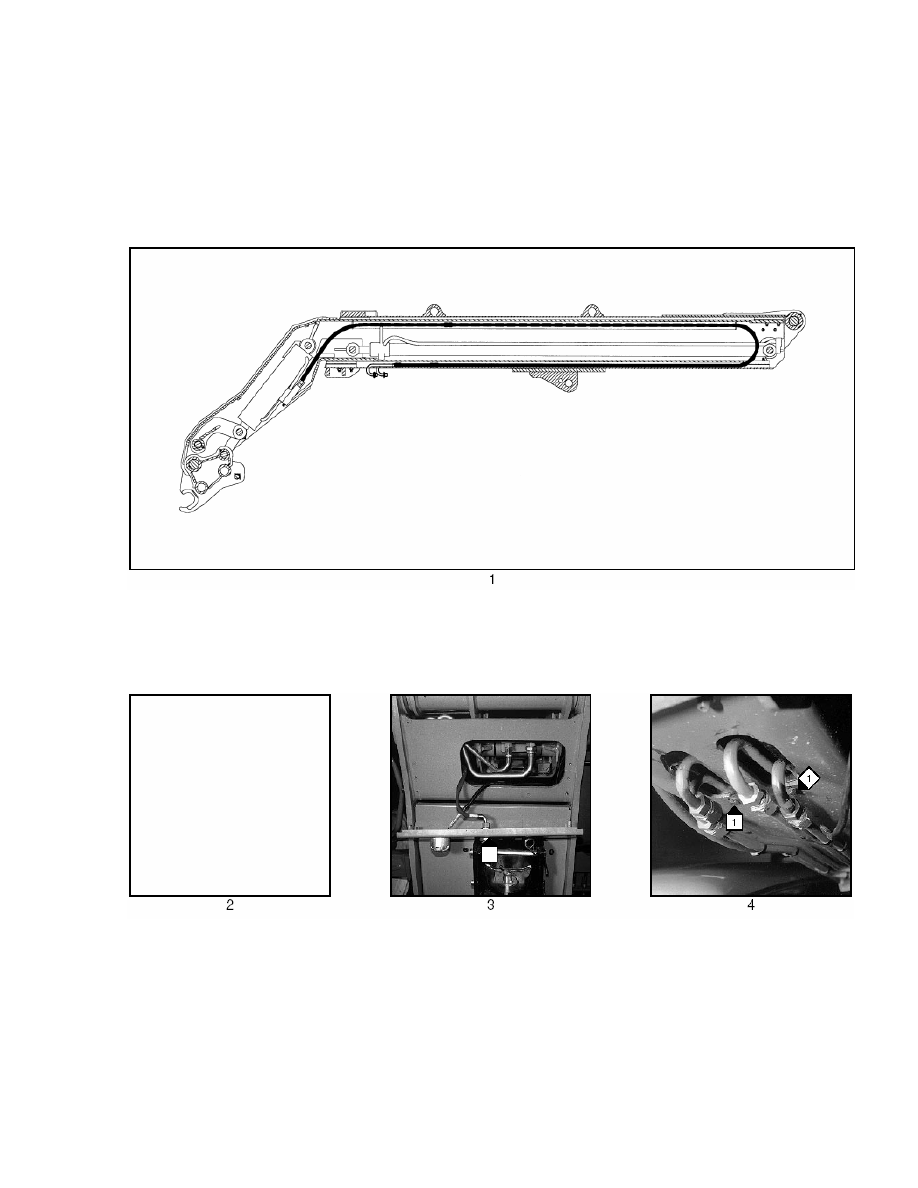

-  Общий вид прокладки спаренных шлангов.








-  Снимите заднюю крышку

-  Уберите

нижнюю

заднюю

пластину.

-  Установите  поддон  под  спарен-

ными шлангами.

-  Демонтируйте

установочные

полумуфты 1, определите шлан-
говые  соединения,  отсоедините
шланги  и  заглушите  впускные
отверстия.





6

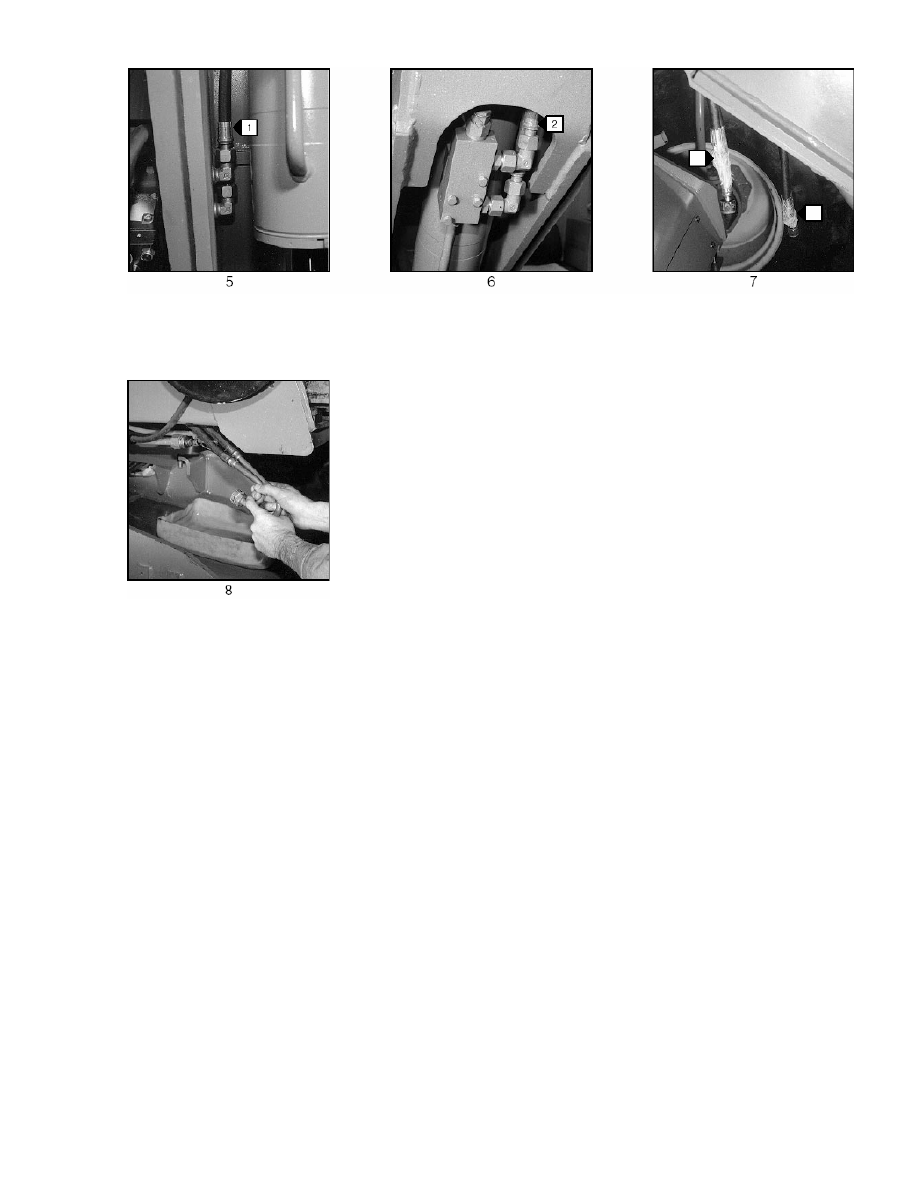

-  Определите  соединение  спаренного  шланга  цепиь  навесных

устройств 1 и соединение спаренного шланга цепи сгибания 2,
отсоедините их и заглушите впускные отверстия.

-  Используя  липкую  ленту,  туго

стяните шланги вместе.






-  Вытащите спаренные шланги

вперед  на  уровень  попере-
чины  и  вытащите  шланги
полностью,

контролируя

движение.






























7
