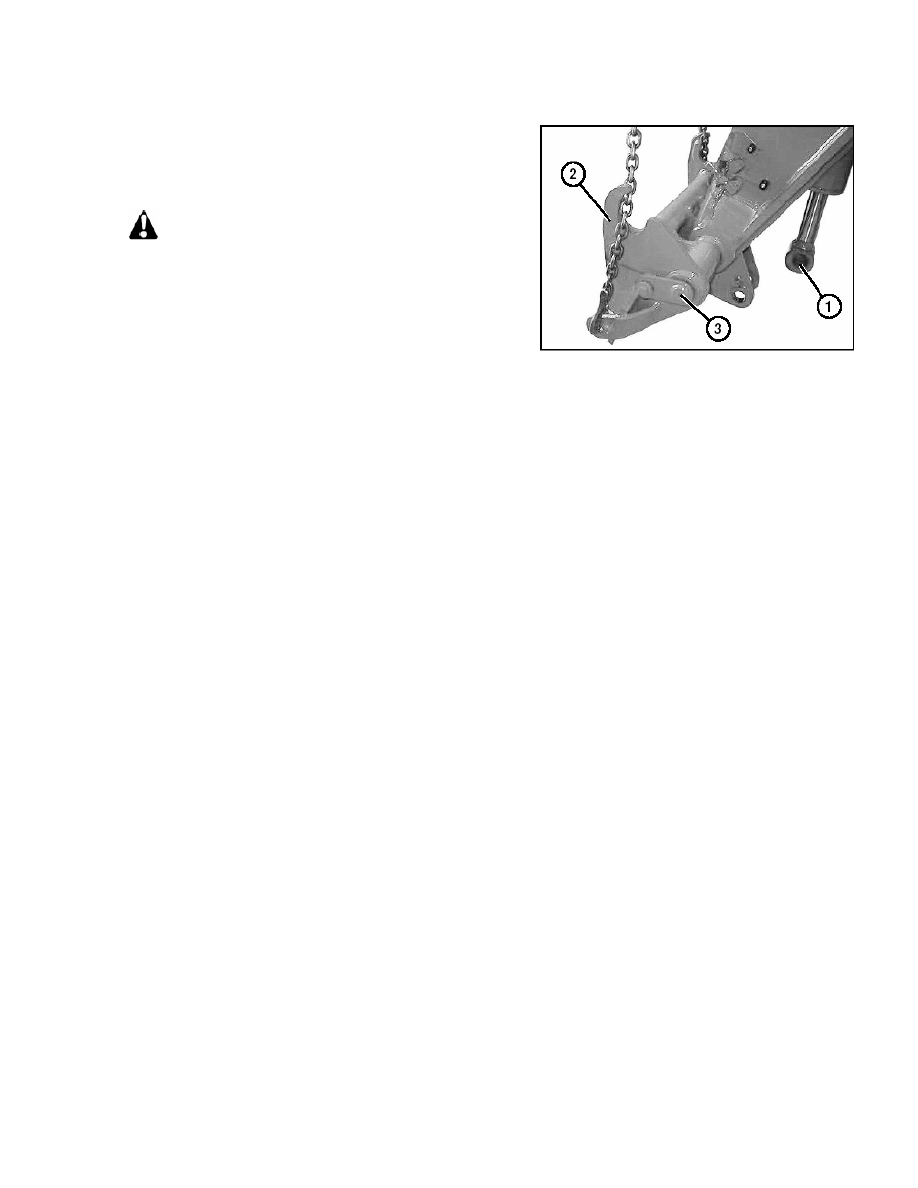

F - ДЕМОНТАЖ СУППОРТА



-  Вытащите палец 1 (Рис. FA) из верхней части цилин-

дра сгибания.

Рис. FA



-  Зафиксируйте суппорт 2 с помощью стропа (Рис. FA).
-  Вытащите палец качания суппорта 3 (Рис. FA).
-  Снимите суппорт 2 (Рис. FA).


  Суппорт  имеет  значительный  вес.  Соблюдайте

осторожности при его снятии.






ОБРАТНАЯ СБОРКА

-  Выполните вышеописанные операции в обратном порядке.

СМАЗКА: СМОТРИТЕ ИНСТРУКЦИИ ПО СМАЗКЕ СОЧЛЕНЕНИЙ НА СТРАНИЦЕ 9.










































27

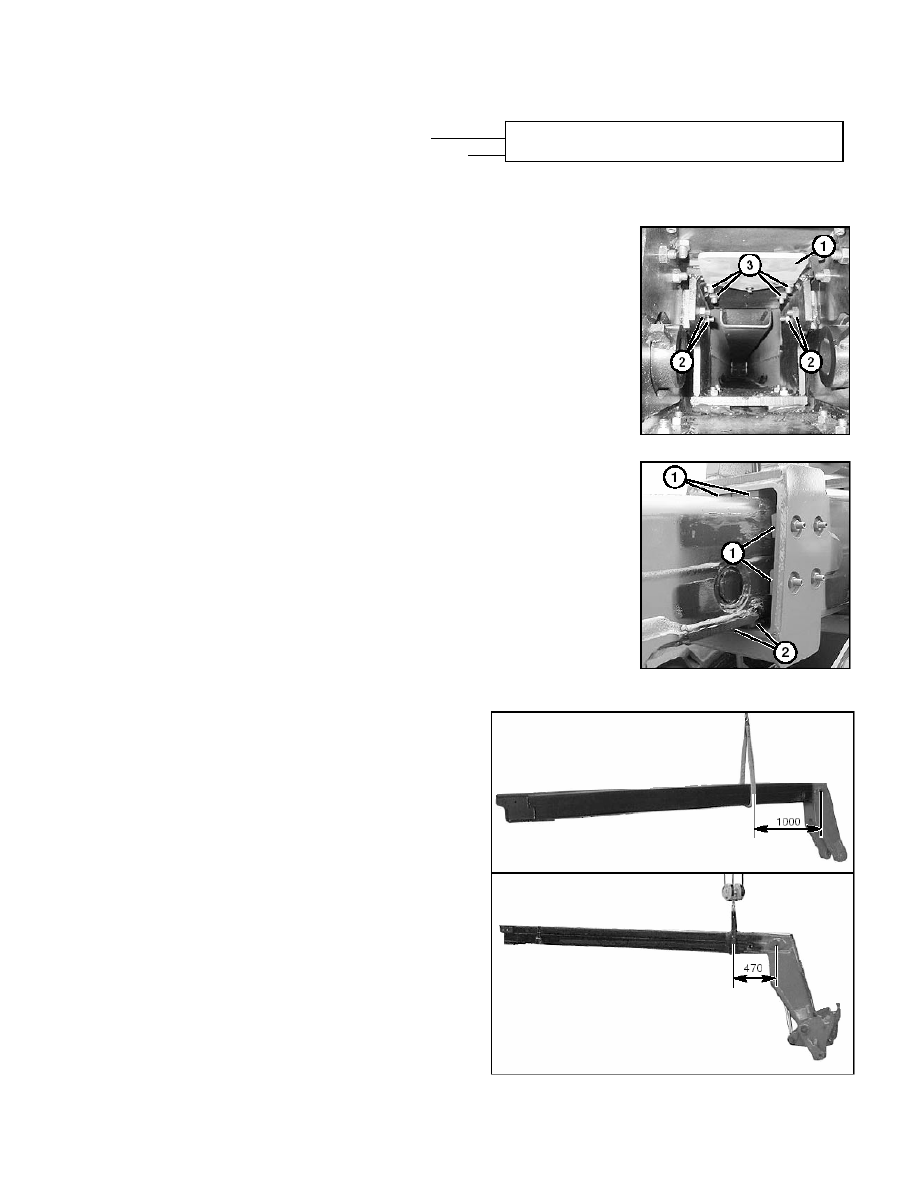

G - ДЕМОНТАЖ ВЕРХНЕЙ ЧАСТИ СТРЕЛЫ




-  Снимите суппорт, раздел F, страница 27.



-  Remove the tilt cylinder, раздел C, страница 18.





Операции следует выполнять только при не-
обходимости замены верхней части стрелы.



-  Снимите телескопический цилиндр верхней части стрелы, раздел D, страница 20.

-  Снимите суппорт кронштейна 1 (Рис. GA).
-  Снимите крепления боковых подушек 2 и верхние подушки 3 (Рис.

GA).

-  Промаркируйте и извлеките прокладки и подушки.

Рис. GA





-  Промаркируйте и извлеките боковые и верхние прокладки и подуш-

ки 1 (Рис. GB) из промежуточной телескопической части.

-  Зафиксируйте стрелу с помощью стропа и осторожно поднимите ее,

затем промаркируйте и снимите подушки и прокладки 2 (Рис. GB).



Рис. GB







-  Зафиксируте  верхнюю  часть  стрелы  с  помо-

щью стропа, затем снимите ее.




-  Центр  тяжести  только  верхней  части  стрелы:

примерно в 1000 мм от пальца в нижней части
цилиндра сгибания.




-  Центр тяжести верхней части стрелы вместе с

суппортом и цилиндром  сгибания: примерно в
470  мм  от  пальца  в  нижней  части  цилиндра
сгибания.

Рис. GC







28

Рис. GD

ОБРАТНАЯ СБОРКА




-  Установите нижние подушки 1 (Рис. GD) и прокладки (если имеют-

ся).

-  Установите боковые подушки 2 и верхние подушки 3 (Рис. GD) без

прокладок.


ПРИМЕЧАНИЕ:  прокладки  устанавливаются  на  верхних  и  боковых

подушках, когда верхняя часть стрелы устанавлива-
ется в промежуточной телескопической части.





-  Установите верхнюю часть стрелы в промежуточную телескопическую часть.
-  Положите прокладки под подушки в задней части стрелы (Рис. GA) - смотрите ИНСТРУКЦИИ ПО

УСТАНОВКЕ ПОДУШЕК на странице 8.

-  Установите суппорт кронштейна 1 (Рис. GA).
-  Установите подушки и прокладки в верхней части промежуточной телескопической части (Рис. GB) -

смотрите ИНСТРУКЦИИ ПО УСТАНОВКЕ ПОДУШЕК на странице 8.

-  Установите телескопический цилиндр верхней части стрелы, смотрите раздел D, страница 20, и при

необходимости:

-  Установите цилиндр сгибания, смотрите раздел C, страница 18.
-  Установите суппорт, смотрите раздел F, страница 27.
СМАЗКА: Смотрите ИНСТРУКЦИИ ПО СМАЗКЕ ПОДУШЕК на странице 9.






































29

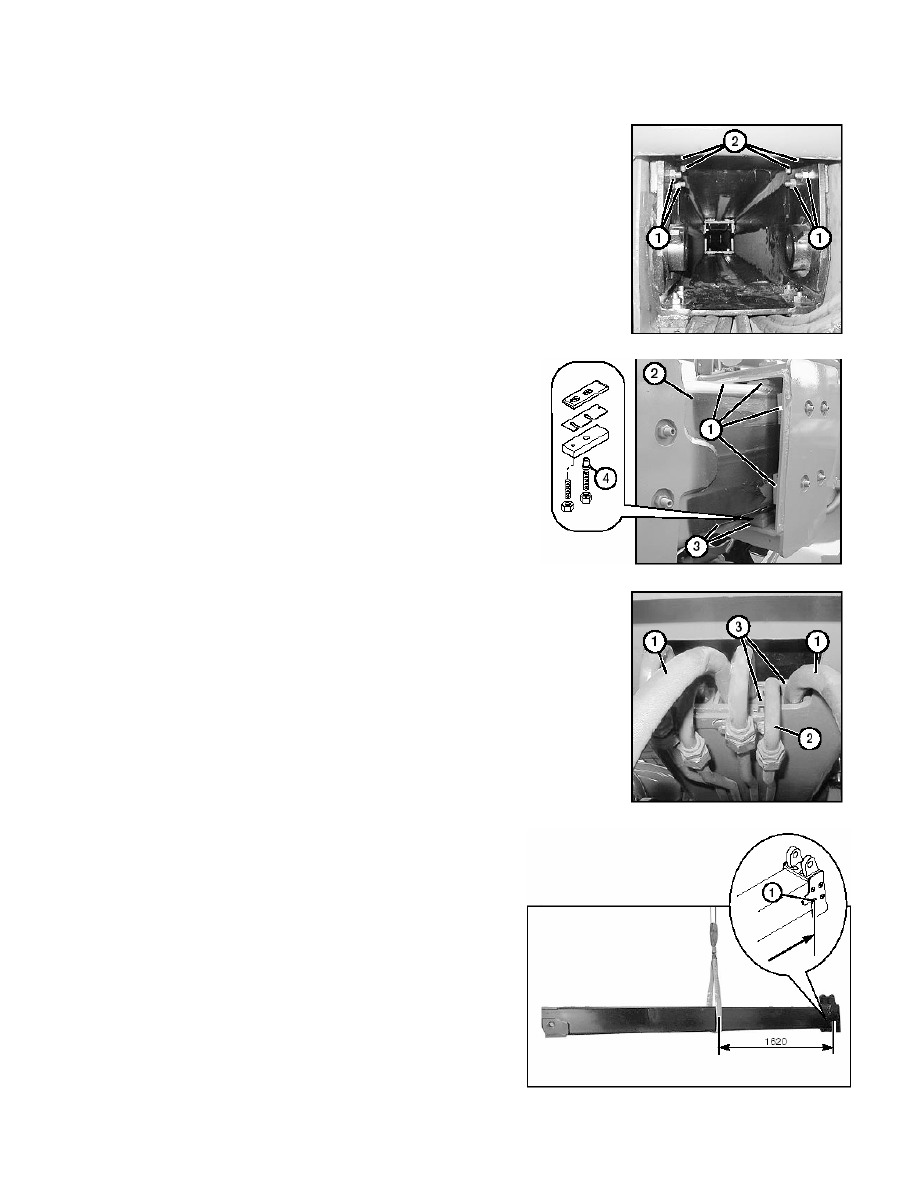

H - СНЯТИЕ ПРОМЕЖУТОЧНОЙ ТЕЛЕСКОПИЧЕСКОЙ ЧАСТИ




-  Снимите верхнюю часть стрелы, смотрите раздел G, страница 28.





-  Снимите  крепления  с  боковых  подушек 1 и  верхние  подушки 2

(Рис. HA).

-  Промаркируйте и извлеките прокладки и подушки.


Рис. HA






-  Снимите  и  промаркируйте  боковые  и  верхние  про-

кладки и подушки 1 (Рис. HB) из нижней части стрелы.

-  Зафиксируйте промежуточную телескопическую часть

2 с помощью стропа (Рис. HB), приподнимите ее слег-
ка, затем снимите подушки и прокладки 3 (Рис. O).


ПРИМЕЧАНИЕ:  Для  облегчения  снятия  установочных

колец 4 (Рис. HB) используйте круглый
инструмент Ø 19 мм,  установив  его
между  кольцом  и  промежуточной  те-
лескопической частью.

Рис. HB






-  Снимите крепежные зажимы шлангов 1 (Рис. HC) по обе стороны

стрелы.

-  Отсоедините гидравлическую трубу 2 (Рис. HC) под основанием

стрелы.

-  Снимите  кронштейны 3 (Рис. HC),  чтобы  нижние подушки  не  соз-

давали препятствий для промежуточной телескопической части.



Рис. HC






-  Зафиксируйте  промежуточную  телескопическую

часть с помощью стропа, затем снимите ее.


ПРИМЕЧАНИЕ:  Центр тяжести промежуточной теле-

скопической части: примерно в 1620
мм от нижнего резьбового отверстия
1 (Рис. HD).

Рис. HD
