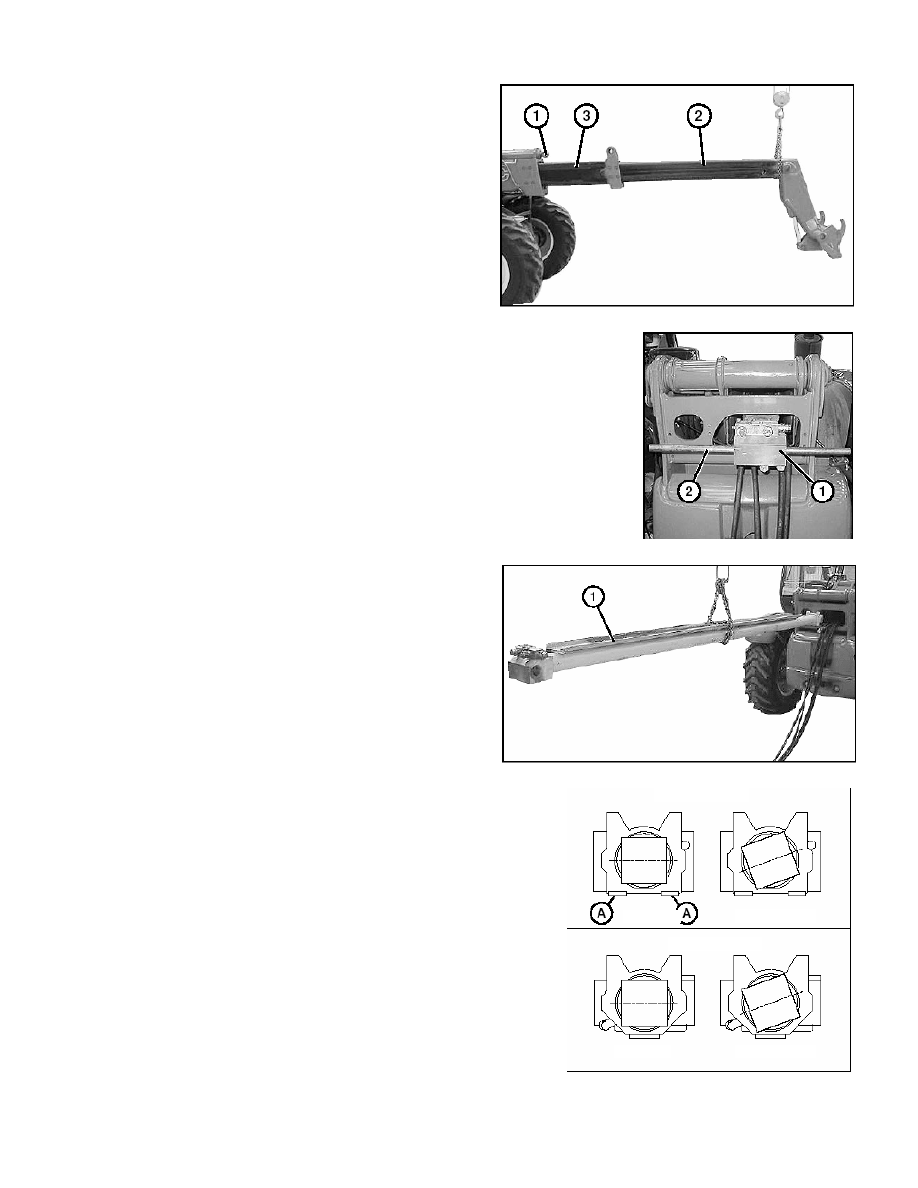

-  Вытащите  палец 1 (Рис. DM) из  верхней  части

промежуточного телескопического цилиндра.

-  Выдвиньте  верхнюю  часть  стрелы 2 (Рис. DM)

на 2 м.

-  Выдвиньте  промежуточную  телескопическую

часть 3 (Рис. DM) на 0.70 м.

Рис. DM





-  Продолжите снятие телескопического цилиндра 1 (Рис. DN) из зад-

ней части машины.

-  Если  почувствуете  сопротивление,  вставьте  штангу 2 (Рис. DN) в

днище  цилиндра  и  поверните,  чтобы  пропустить  верх  направляю-
щих цилиндра A (Рис. DP) через основания подушек в верхней части
стрелы.

Рис. DN





-  Зафиксируйте  цилиндр  с  помощью  стропа  и

снимите его полностью (Рис. DO).



Рис. DO



ОБРАТНАЯ СБОРКА

ПРИМЕЧАНИЕ:  Перед тем, как поставить телескопический

цилиндр  на  место,  проверьте  вращение
головки (Рис. DP).

-  Установите цилиндр в стреле.
-  Если  почувствуете  сопротивление,  вставьте  штангу 2

(Рис. DN) в днище цилиндра и поверните, чтобы вставить
верх  цилиндра  в  стрелу,  а  мзатем  пропустить  верх  на-
правляющих  цилиндра A (Рис. DP) (цилиндр  первичной
сборки смотрите на странице 6) через основания подушек
в верхней части стрелы.

Рис. DP





23

1-я СБОРКА

2-я СБОРКА

НЕВЕРНО

НЕВЕРНО

ВЕРНО



ВЕРНО

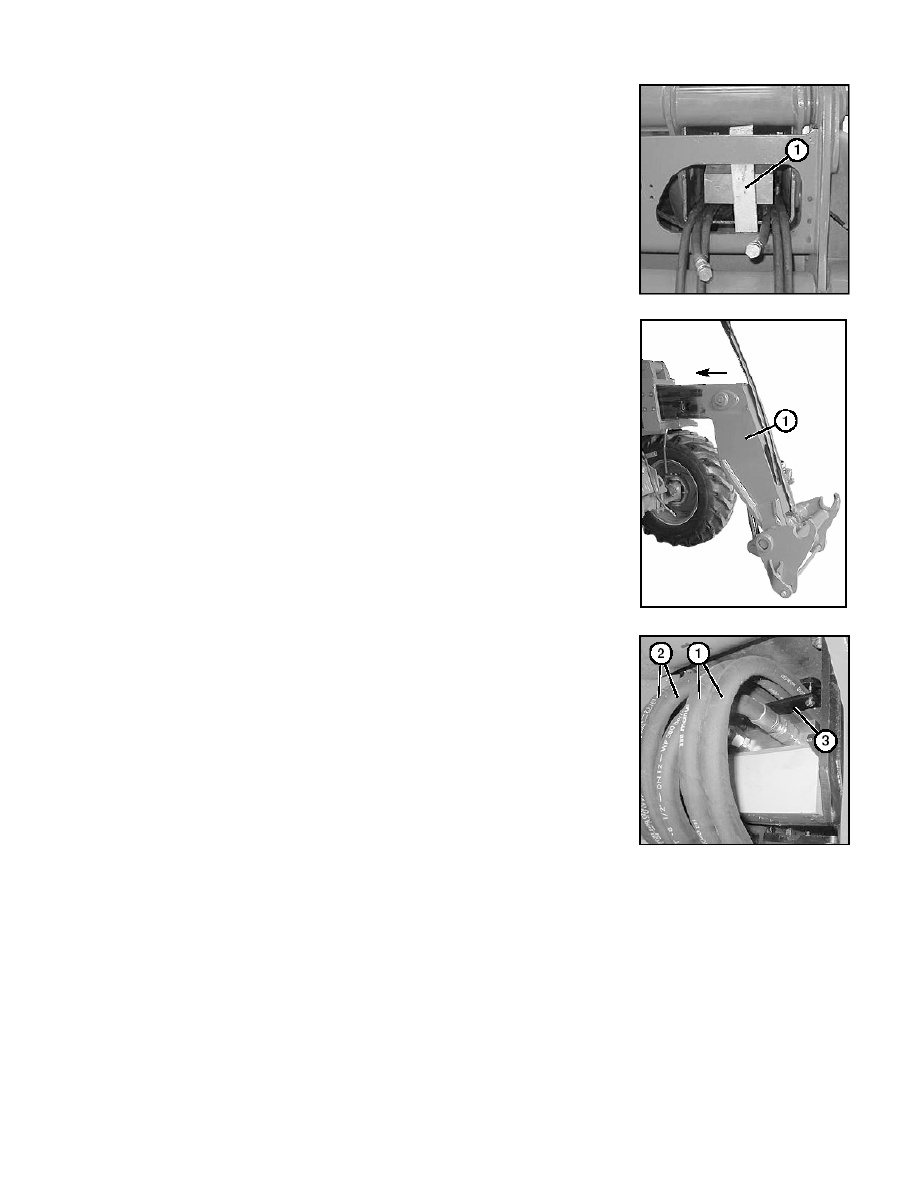

-  Застопорите цилиндр с помощью блока 1 (Рис. DQ).
-  Выдвиньте промежуточную телескопическую часть 3 (Рис. DM).
-  Установите  на  место  палец 1 (Рис. DM) в  верхней  части  промежу-

точного телескопического цилиндра.

-  Выдвиньте верхнюю часть стрелы 1 (Рис. DR).
-  Установите на место палец 1 (Рис. DK), следя за тем, чтобы он был

правильно отцентрирован в промежуточной телескопической части.

-  Установите направляющую шлангов 3 (Рис. DI).
-  Установите обе подушки 2 (Рис. DI), если требуется.
-  Подсоедините шланги 1 (Рис. DI) к задней части цилиндра.
-  Уложите ровношланги цилиндра сгибания 1 (Рис. DS) и шланги це-

пи навесных устройств 2 (Рис. DS) (если имеются) на вилочном ав-
топогрузчике.

-  Вставьте  шланги  по  одному  (не  допуская  их  перекручивания)  в

верхнюю  часть  стрелы.  Когда  почувствуете  сопротивление,  завер-
ните их вверх, чтобы пропуститьповерх цилиндра сгибания, а затем
отпустите их.

-  Установите кронштейн 3 (Рис. DS), не зажимая его.
-  Подсоедините шланги в верхней части стрелы (Рис. DD).
-  Подсоедините шланги телескопического цилиндра 1 (Рис. DG).

СТРАВЛИВАНИЕ ВОЗДУХА ИЗ СИСТЕМЫ
-  Заведите вилочный автопогрузчик.
-  Выдвиньте промежуточную телескопическую часть на 20 см.
-  Выдвиньте промежуточную телескопическую часть и выдерживайте

давление в течение примерно десяти секунд.

-  Выдвиньте верхнюю часть стрелы (с помощью лебедки или другого

подъемного устройства).

-  Установите на место палец 1 (Рис. DF) со стопорными кольцами в

верхней части телескопического цилиндра.

-  Поднимите  стрелу  полностью  и  установите  стопорные  кольца  на

палец 1 (Рис. DB) в нижней части телескопического цилиндра.

-  Опустите стрелу.

Рис. DQ





Рис. DR





Рис. DS



-  Приведите в движение рычаг цепи навесных устройств и цепи сги-

бания (шланги самостоятельно разместятся при подаче давления).

-  Выключите  двигатель,  затем  сбросьте  давление  в  гидравлических

цепях.





















24

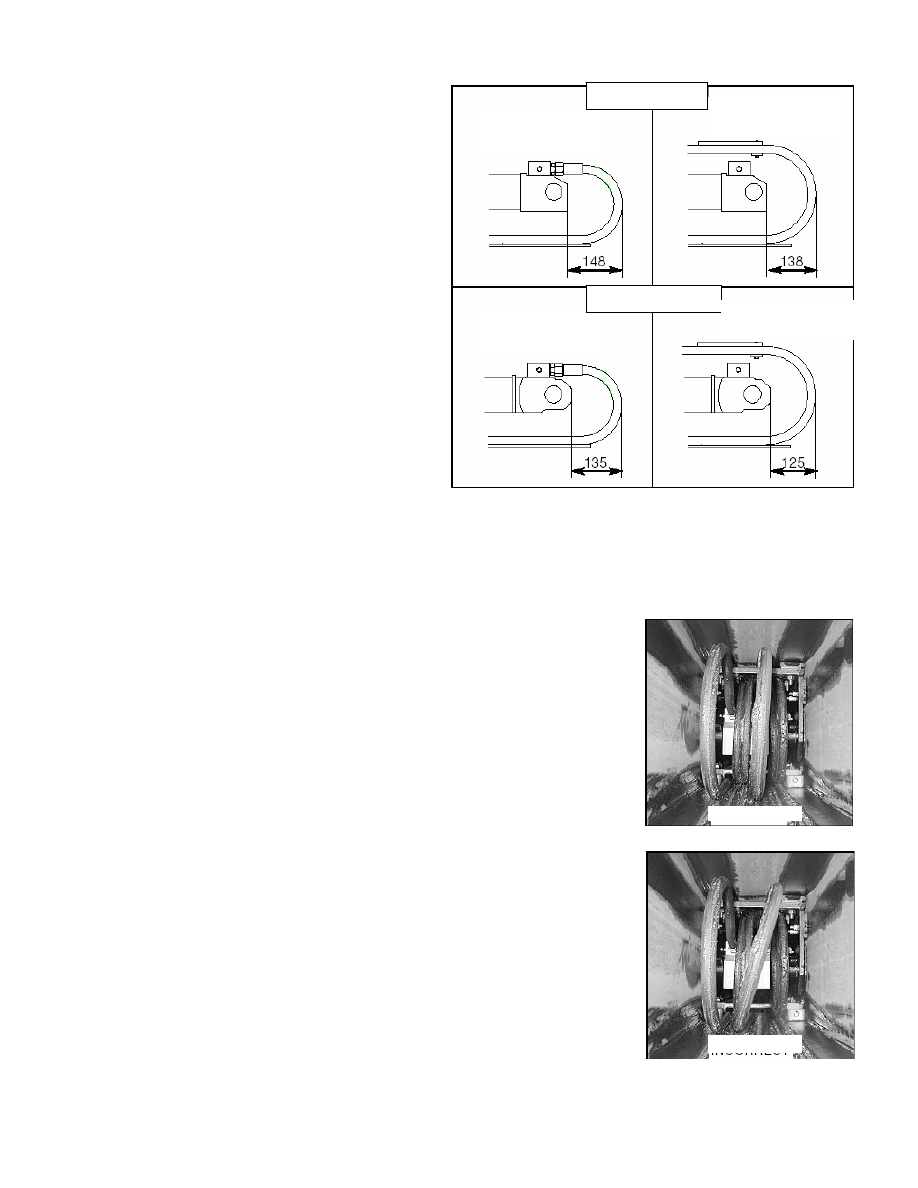

-  Проверьте  значение  размера  для  теле-

скопических шлангов (Рис. DT).

-  Отрегулируйте  шланги  цилиндра  сгиба-

ния  и  цепи  навесных  устройств  в  соот-
ветствии  с  показанным  размером  (Рис.
DT).


ПРИМЕЧАНИЕ:
•  Размеры  замеряются  от  задней  части

цилиндра  и  задней  части  шлангов  и  яв-
ляются МАКСИМАЛЬНЫМИ.

•  Первичная сборка: задняя часть цилинд-

ра  имеет  механическую  обработку
(смотрите страницу 6).

•  Вторичная сборка: задняя часть цилинд-

ра  является  литой  деталью  (смотрите
страницу 6).


-  Зажмите  кронштейн 3 (Рис. DS), чтобы

не повредить его.

-  Установите  направляющую  шлангов 3

(Рис. DI).

-  Установите обе подушки 2 (Рис. DI), если

требуется.


-  Установите  выключатель 1 (Рис. DI), ес-

литребуется.

Рис. DT









ПРОВЕРКА СВОРАЧИВАНИЯ ШЛАНГОВ В МАНИПУЛЯТОРЕ

-  Полностью выдвиньте раздвижную часть манипулятора.

1-й МОНТАЖ



Шланги сгибания /
навесных устройств



Телеск
шланги



опические

Телеск
шланги



2-й МОНТАЖ



Шланги сгибания /
навесных устройств



опические

Рис. DU

-  Затем уберите назад развижные части, чтобы проверить сворачива-

ние шлангов.



-  Шланги должны сворачиваться, оставаясь в вертикальном положе-

нии (Рис. AO).

-  Если вы заметите, что один или два шланга сворачиваются неверно

(Рис. AP), отрегулируйте ориентацию окончаний шлангов.

-  Повторяйте данную операцию до тех пор, пока шланги не свернутся

правильно (Рис. AO).

-  Установите оба кожуха 1 (Рис. AA) на задней части манипулятора.

ВЕРНО





Рис. DV





НЕВЕРНО

25

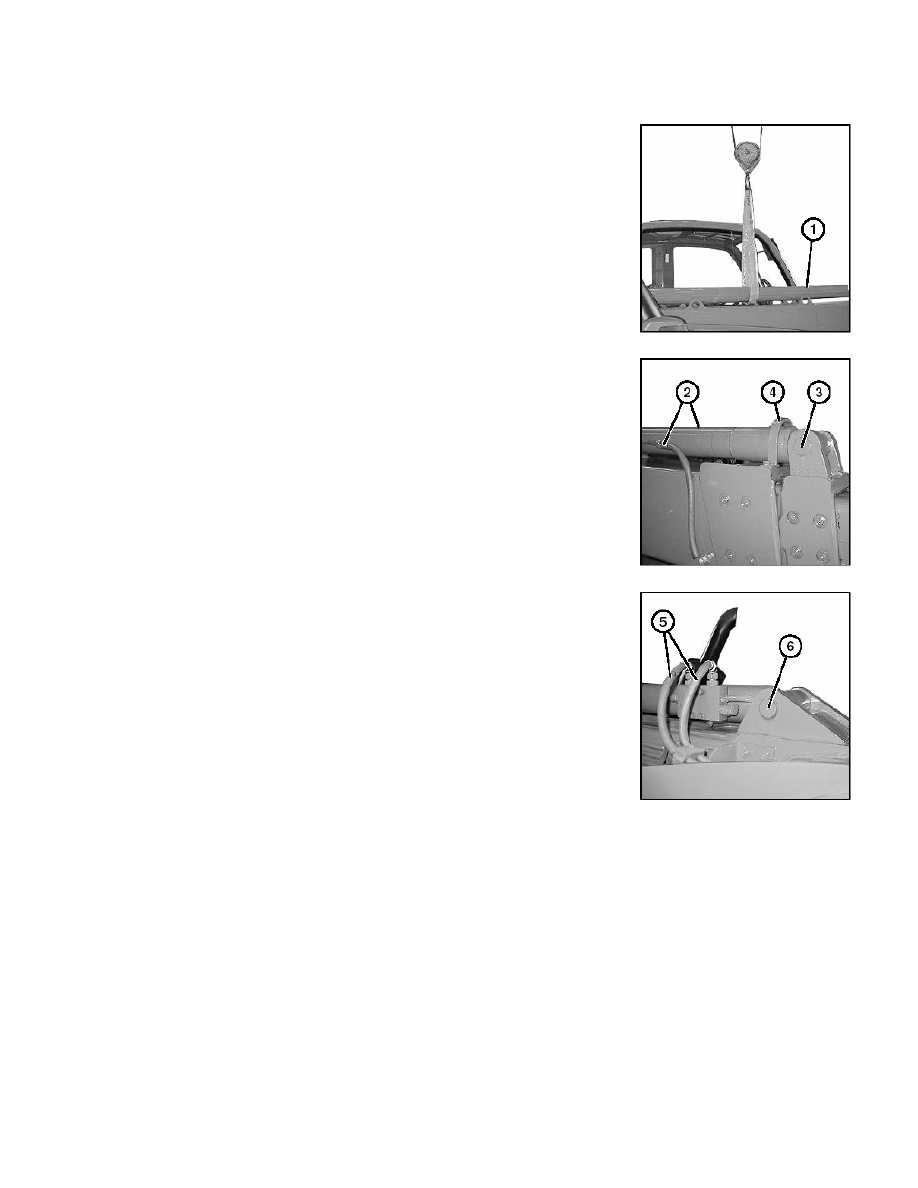

E - СНЯТИЕ ПРОМЕЖУТОЧНОГО ВЫДВИГАЮЩЕГО ЦИЛИНДРА



-  Зафиксируйте цилиндр 1 стропом (Рис. EA).


Рис. EA





-  Сбросьте давление в гидравлической системе стрелы.
-  Отсоединие оба шланга 2 (Рис. EB).
-  Вытащите палец 3 (Рис. EB) из верхней части цилиндра.
-  Снимите полукольцо 4 (Рис. EB).

Рис. EB





-  Отсоедините два питающих шланга цилиндра 5 (Рис. EC).

Рис. EC

-  Вытащите палец 6 (Рис. EC) из нижней части цилиндра.




-  Снимите промежуточный телескопический цилиндр 1 (Рис. EA).






ОБРАТНАЯ СБОРКА

- Выполните вышеописанные операции в обратном порядке.

СТРАВЛИВАНИЕ ВОЗДУХА ИЗ СИСТЕМЫ: СМОТРИТЕ РАЗДЕЛ «СТРАВЛИВАНИЕ И ЗАПОЛНЕНИЕ
ТЕЛЕСКОПИЧЕСКИХ ЦИЛИНДРОВ» НА СТРАНИЦЕ 8.
