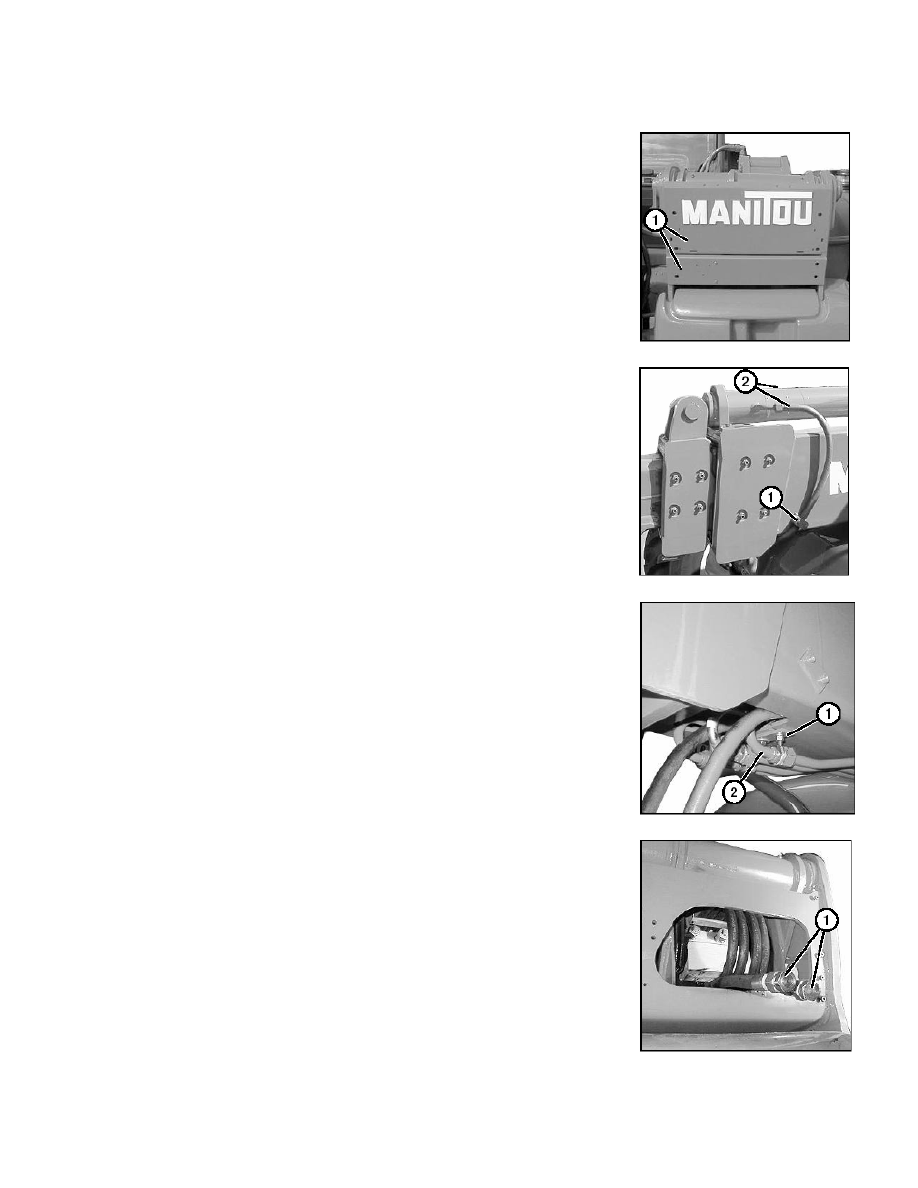

B -  ДЕМОНТАЖ ШЛАНГОВ С ПРОМЕЖУТОЧНОГО ВЫДВИГАЮЩЕГО

ЦИЛИНДРА

-  Снимите два кожуха 1 (Рис. BA) с задней части стрелы.

Рис. BA





-  Сбросьте давление в пневматической системе стрелы.
-  Снимите зажимы 1 (Рис. BB) с обеих сторон основания стрелы.
-  Отсоедините  и  заглушите  шланги  телескопического  цилиндра 2

(Рис. BB).

-  Для слива масла используйте контейнер.

Рис. BB





-  Снимите  кронштейн  шланга 1 (Рис. BC) и  уберите  кронштейны

внутрь стрелы.

Рис. BC





-  Отсоедините  гидравлическую  трубку 2 (Рис. BC), если  возникают

проблемы при снятии кронштейнов внутри стрелы.

-  Отсоедините  и  заглушите  шланги  телескопического  цилиндра 1

(Рис. BD).

Рис. BD



-  Извлеките шланги.




15

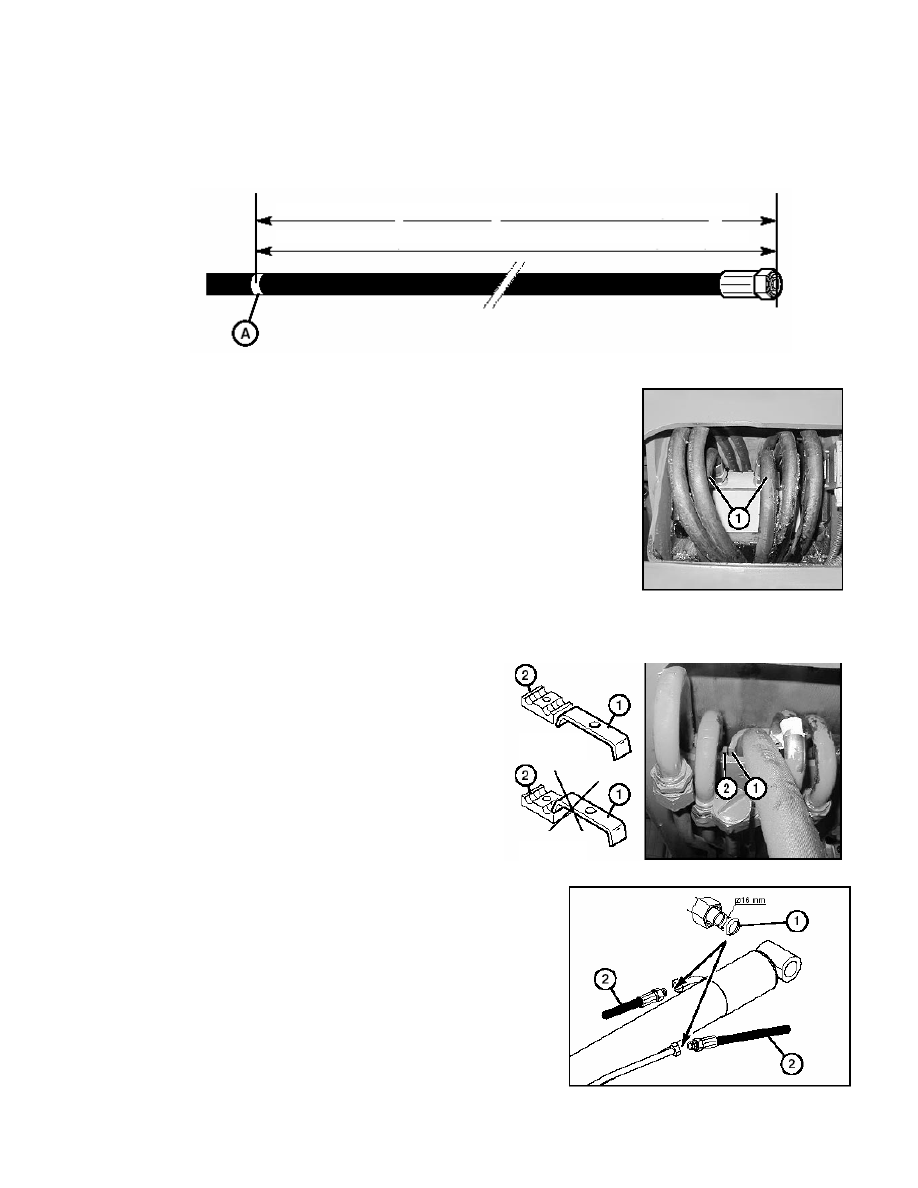

ОБРАТНАЯ СБОРКА

-  При установке новых шлангов отметьте меткой (липкой лентой) указанный ниже размер.
-  При установке заводских (родных) шлангов проверьте и при необходимости отметьте меткой верный

размер.

ПРИМЕЧАНИЕ: Артикул шланга выгравирован на одном из окончаний.







-  Поместите шланги 1 (Рис. BE) в стрелу и подсоедините их сзади к

цилиндру,  соблюдая  направление  естественного  скручивания.
Смотрите ИНСТРУКЦИИ ПО УСТАНОВКЕ ШЛАНГОВ на странице 8.


-  Установите на место кронштейн шлангов 1 (Рис. BC) с кронштейна-

ми внутри стрелы.

-  Поместите метку на шланге A (смотрите выше) по центру внутрен-

него кронштейна 1 (Рис. BF).

-  Зажмите шланговые кронштейны (Рис. BC) (операция должна быть

выполнена  до  подсоединения  шлангов 2 (Рис. BB), чтобы  преду-
предить их скручивание внутри стрелы).


ПРИМЕЧАНИЕ:  Погнутые  или  поврежденные  кронштейны  должны

быть заменены.

3470 мм (шланг 1-й сборки Арт.: 232 004 длина 4420)

3530 мм (шланг 2-й сборки Арт.: 243 821 длина 4500)



Рис. BE





ПРИМЕЧАНИЕ: При установке кронштейна1 (Рис.
AK, следите за тем, чтобы он не перекрывал крон-
штейн 2 (Рис. AK).



Рис. BF







-  Подсоедините шланги телескопического цилиндра 2 (Рис.

BB и BG).


ПРИМЕЧАНИЕ: Перед подсоединением шлангов к телеско-
пическому цилиндру проверьте, чтобы трубные уплотнения
1 (Рис. BG) были установлены и находились в хорошем со-
стоянии. В противном случае замените их.
Seal Арт.: 169 438.

Верно


-  Установите на место два зажима 1 (Рис. BB).


Рис. BG

Неверно



16

СТРАВЛИВАНИЕ  ВОЗДУХА  ИЗ  СИСТЕМЫ:  смотрите  СТРАВЛИВАНИЕ  И  ЗАПОЛНЕНИЕ  ТЕЛЕСКО-
ПИЧЕСКИХ ЦИЛИНДРОВ на странице 8

СМАЗКА: смотрите ИНСТРУКЦИИ ПО СМАЗКЕ ВНУТРЕННЕЙ ЧАСТИ СТРЕЛЫ на странице 9.


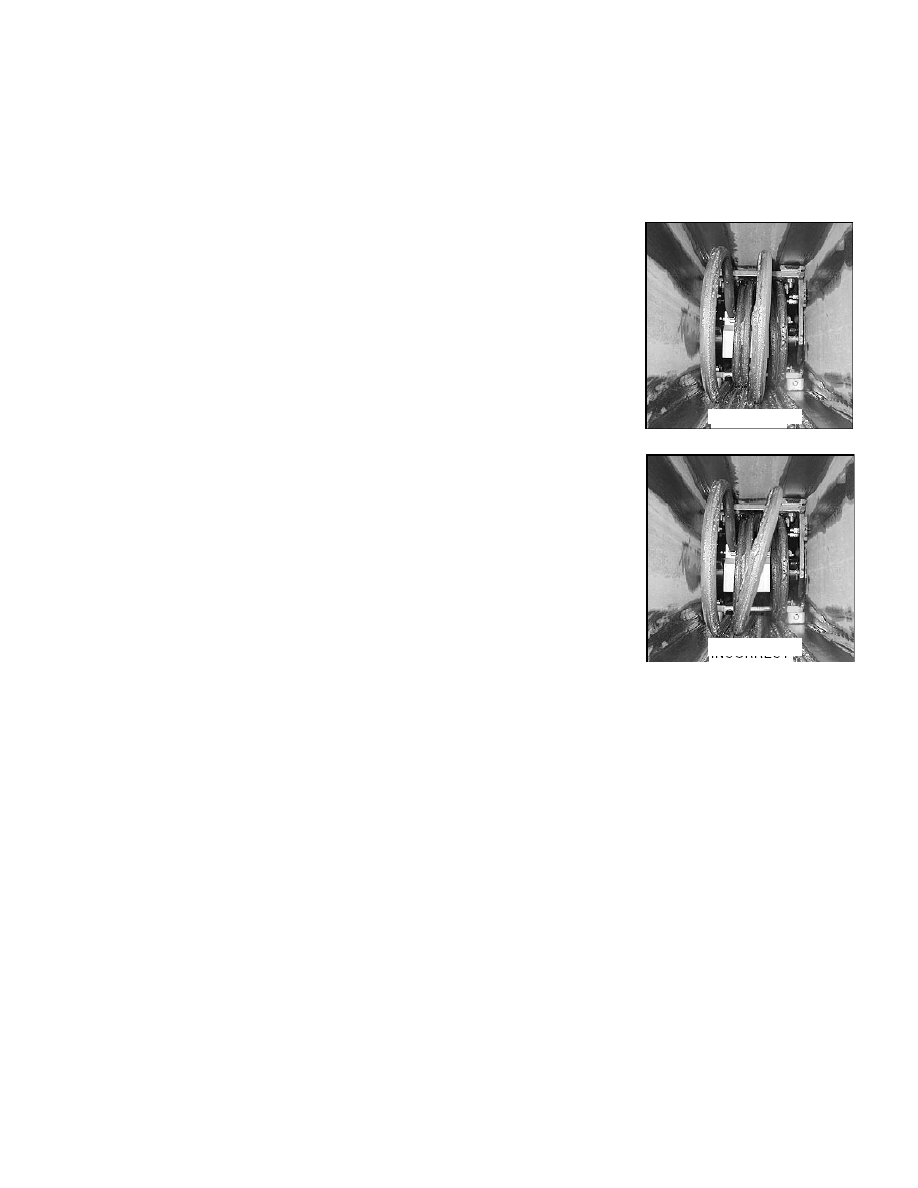

ПРОВЕРКА СВОРАЧИВАНИЯ ШЛАНГОВ В МАНИПУЛЯТОРЕ

-  Полностью выдвиньте раздвижную часть манипулятора.
-  Затем уберите назад развижные части, чтобы проверить сворачива-

ние шлангов.

-  Шланги должны сворачиваться, оставаясь в вертикальном положе-

нии (Рис. AO).

-  Если вы заметите, что один или два шланга сворачиваются неверно

(Рис. AP), отрегулируйте ориентацию окончаний шлангов.

-  Повторяйте данную операцию до тех пор, пока шланги не свернутся

правильно (Рис. AO).

-  Установите оба кожуха 1 (Рис. AA) на задней части манипулятора.

Рис. BH







Рис. BI

ВЕРНО

НЕВЕРНО






























17

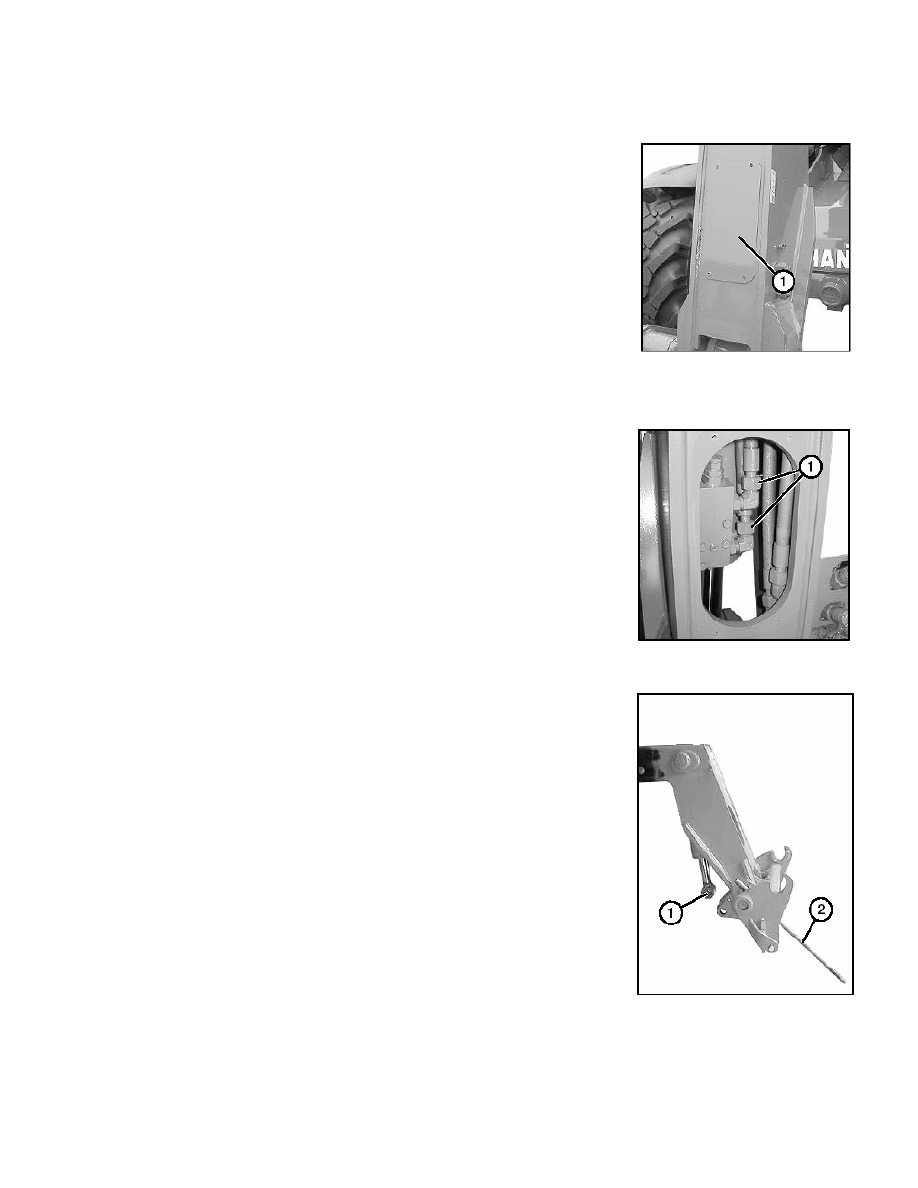

C - СНЯТИЕ ЦИЛИНДРА СГИБАНИЯ



-  Снимите закрывающую панель 1 (Рис. CA) с верхней части стрелы.


Рис. CA











-  Сбросьте давление в гидравлической системе.
-  Отсоедините и заглушите шланги цилиндра сгибания 1 (Рис. CB).


Рис. CB





Рис. CC

-  Выдвиньте  раздвижные  части  примерно  на  один  метр,  чтобы  об-

легчить доступ.



-  Выдвиньте шток цилиндра сгибания на половину его длины.
-  Достаньте палец из верхней части цилиндра сгибания 1 (Рис. CC).
-  Заблокируйте суппорт от поворачивания с помощью металлическо-

го прута 2 (Рис. CC).
