Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 61

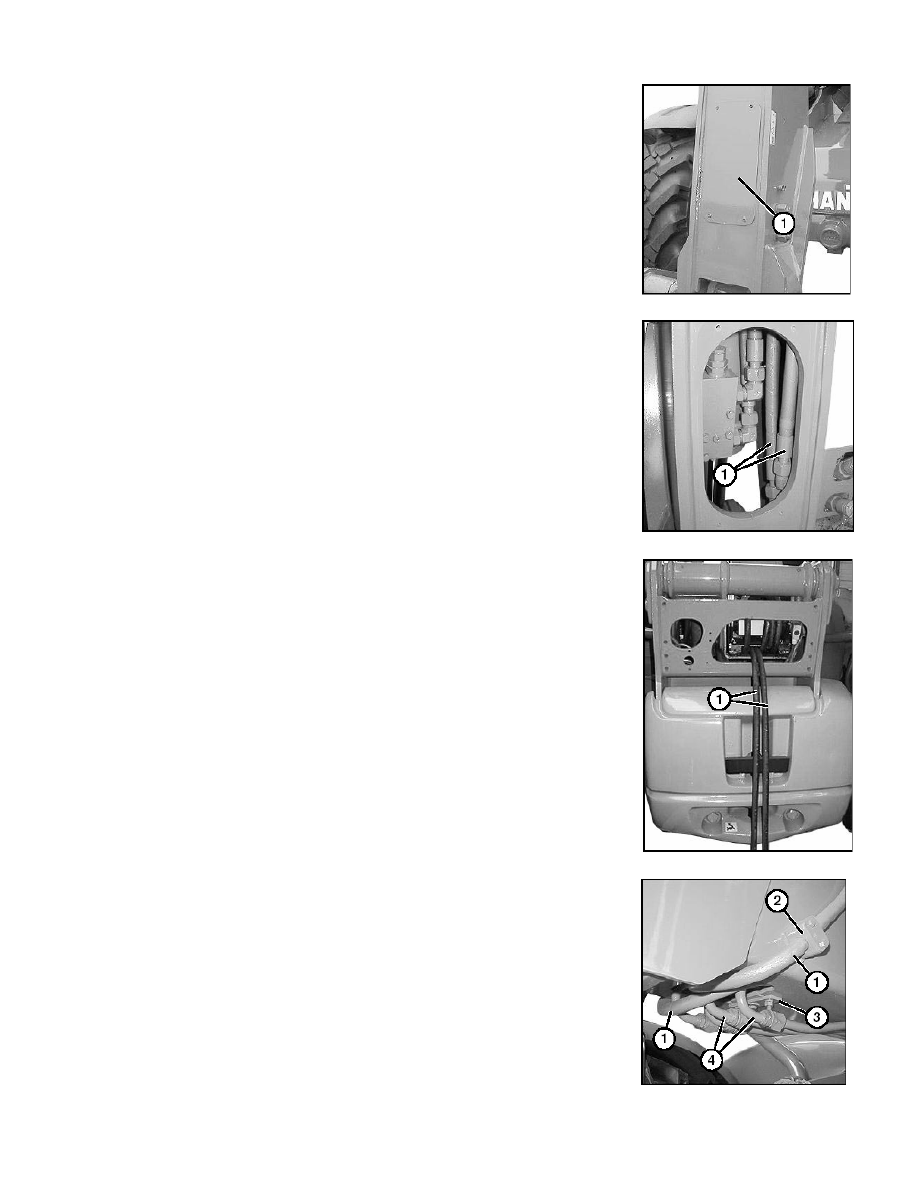

-  Снимите панель корпуса 1 (Рис. AE) с верхней части стрелы.

Рис. AE





-  Сбросьте давление в пневматической системе.
-  Отсоедините и заглушите шланги цепи навесных устройств 1 (Рис.

AF).

Рис. AF





-  Снимите шланги 1 (Рис. AG) в задней части стрелы.

Рис. AG





-  Для  облегчения  демонтажа  шлангов  и  кронштейнов  под  стрелой

отсоедините  и  заглушите  питающие  шланги  промежуточного  теле-
скопического цилиндра 1 и снимите зажимы 2 (Рис. AH).

-  Для слива масла используйте контейнер.
-  Снимите кронштейн шланга 3 (Рис. AH) и извлеките кронштейны из

стрелы.

-  Отсоедините два шланга 4 (Рис. AH).

Рис. AH



11

-  Вытяните  и  снимите  два  шланга 1 (Рис. AI) из-под

стрелы.

Рис. AI





ОБРАТНАЯ СБОРКА

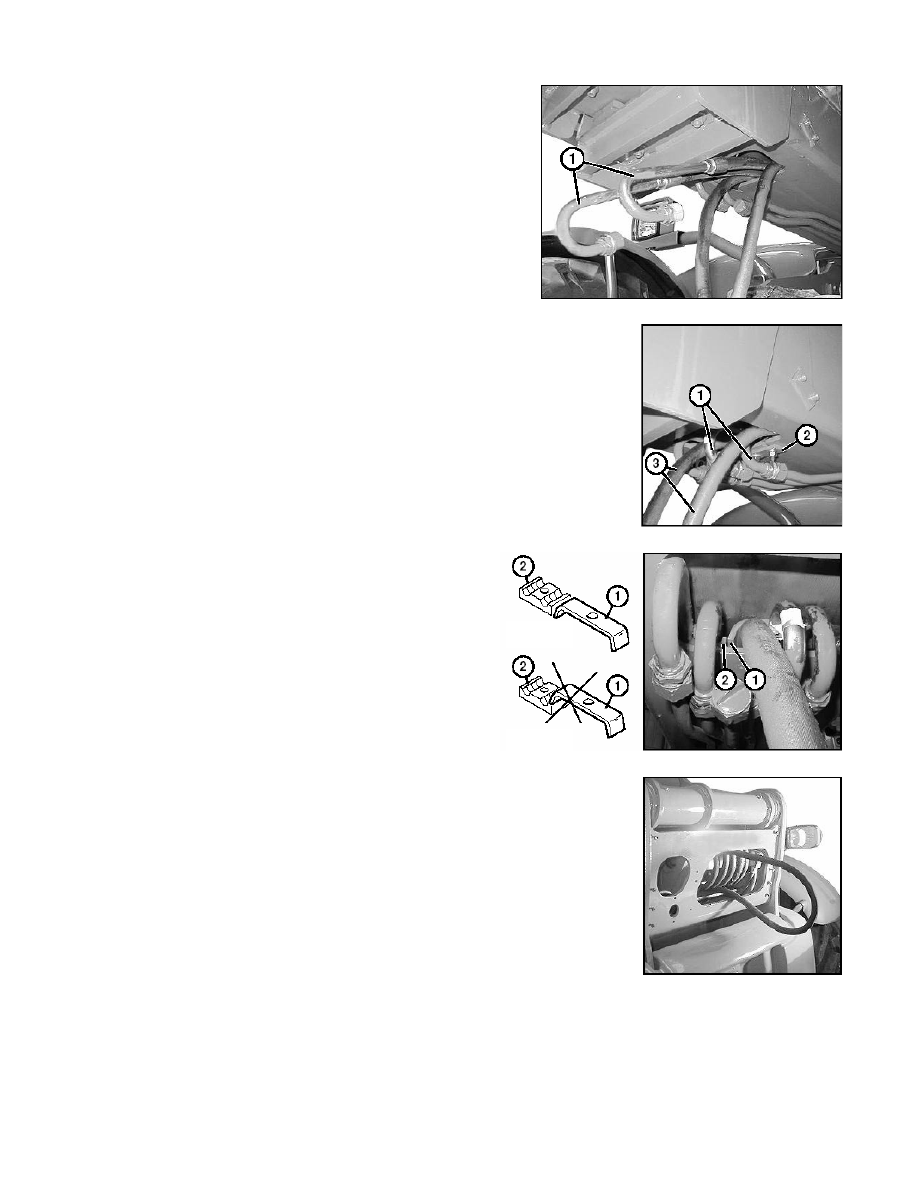

-  Установите шланги 1 (Рис. AJ) в основание стрелы и подсоедините

их к трубам.

-  Установите на место кронштейн шланга 2 (Рис. AJ) с кронштейнами

внутри стрелы.


ПРИМЕЧАНИЕ:  -  Погнутые  или  поврежденные  кронштейны  должны

быть заменены.



-  Шланги 3 (Рис. AJ) необходимо  зафиксировать  в

их первоначальном положении.

Рис. AJ





ПРИМЕЧАНИЕ: При установке кронштейна1 (Рис.
AK, следите за тем, чтобы он не перекрывал крон-
штейн 2 (Рис. AK).

-  Подсоедините  два  шланга 1 (Рис. AH) к  теле-

скопическому  цилиндру,  затем  установите  на
место два зажима 2 (Рис. AH).

Рис. AK



Верно

Неверно



-  Пропустите шланги через заднюю часть стрелы и уложите их ровно

на вилочном автопогрузчике (Рис. AG).

-  Пропустите  шланги  по  одному  (не  перекручивая  их)  в  верхнюю

часть  стрелы  (Рис. AL). Когда  почувствуете  сопротивление,  завер-
ните их вверх, чтобы они прошли поверх цилиндра сгибания, а за-
тем отпустите их.


-  Подсоедините шланги в верхней части стрелы (Рис. AF).


Рис. AL














12

-  Установите кронштейн 1 (Рис. AM), не зажимая его.

ПРИМЕЧАНИЕ:  Погнутые  или  поврежденные  кронштейны  должны

быть заменены.


-  Запустите двигатель и приведите в движение навесные устройства и

рычаг  цепи  сгибания  (при  подаче  давления  шланги  сами  станут  на
место).

-  Выключите  двигатель,  затем  сбросьте  давление  в  гидравлической

системе.




Рис. AM







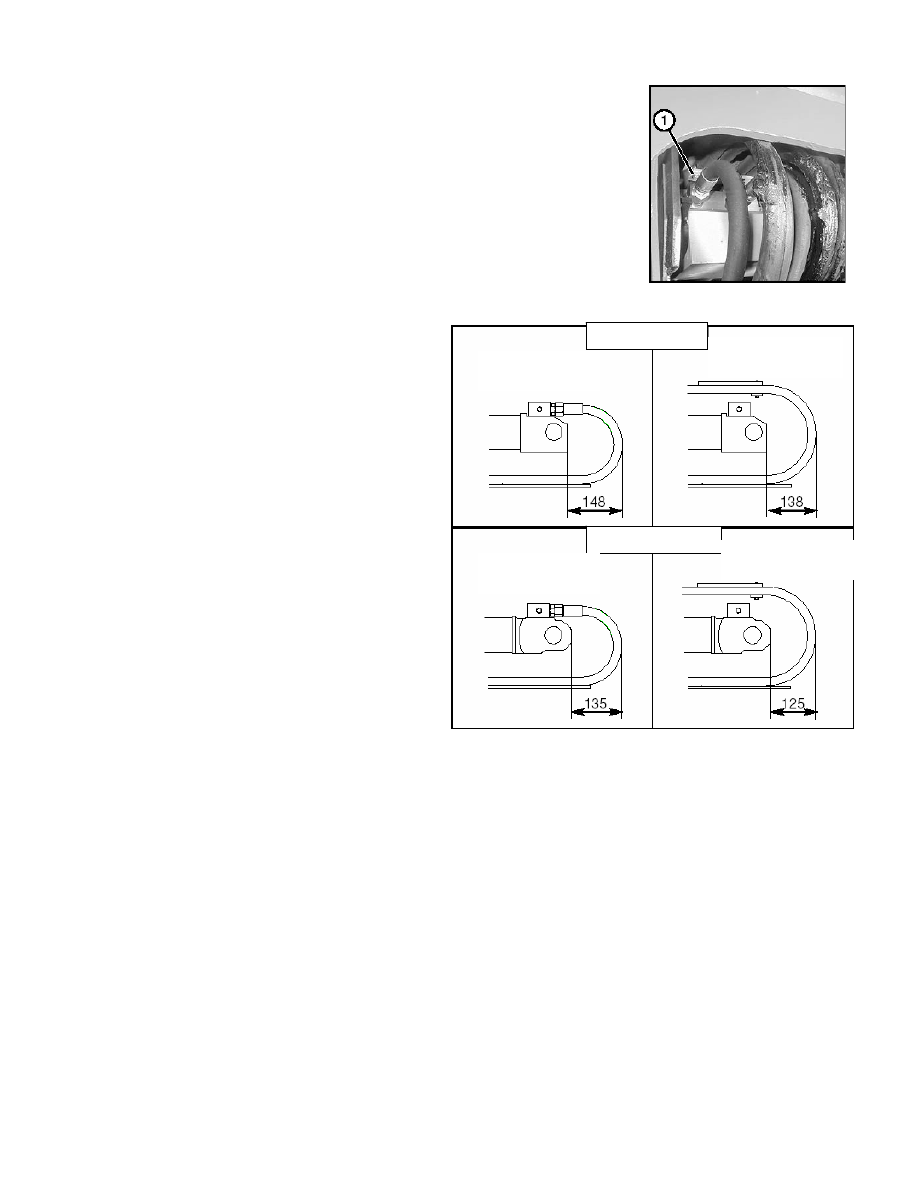

-  Проверьте  значение  размера  для  теле-

скопических шлангов (Рис. AN).

-  Отрегулируйте  шланги  цилиндра  сгиба-

ния  и  цепи  навесных  устройств  в  соот-
ветствии  с  показанным  размером  (Рис.
AN).


ПРИМЕЧАНИЕ:
•  Размеры  замеряются  от  задней  части

цилиндра  и  задней  части  шлангов  и  яв-
ляются МАКСИМАЛЬНЫМИ.

•  Первичная сборка: задняя часть цилинд-

ра  имеет  механическую  обработку
(смотрите страницу 6).

•  Вторичная сборка: задняя часть цилинд-

ра  является  литой  деталью  (смотрите
страницу 6).

-  Зажмите кронштейн 1 (Рис. AM), чтобы

не повредить его.

-  Установите направляющую шлангов 2

(Рис. AB).

-  Установите обе подушки 1 (Рис. AB), ес-

ли требуется.

Рис. AN





1-й МОНТАЖ



Шланги сгибания /
навесных устройств



Телеск
шланги



опические

Телеск
шланги



2-й МОНТАЖ



Шланги сгибания /
навесных устройств



опические




СТРАВИТЕ ВОЗДУХ ИЗ СИСТЕМЫ: СМОТРИТЕ РАЗДЕЛ «СТРАВЛИВАНИЕ И ЗАПОЛНЕНИЕ ТЕЛЕ-
СКОПИЧЕСКИХ ЦИЛИНДРОВ» НА СТРАНИЦЕ 8.

СМАЗКА: СМОТРИТЕ ИНСТРУКЦИИ ПО СМАЗКЕ ВНУТРЕННЕЙ ЧАСТИ СТРЕЛЫ НА СТРАНИЦЕ 9.


-  Проверьте уровень гидравлического масла.
-  Наклоните суппорт полностью несколько раз.
-  Проверьте правильность расположения шлангов.
-  Проверьте на наличие утечек.














13

ПРОВЕРКА СВОРАЧИВАНИЯ ШЛАНГОВ В МАНИПУЛЯТОРЕ
-  Выдвиньте полностью раздвижную часть манипулятора.
-  Уберите затем раздвижные части, чтобы проверить сворачивание

шлангов.

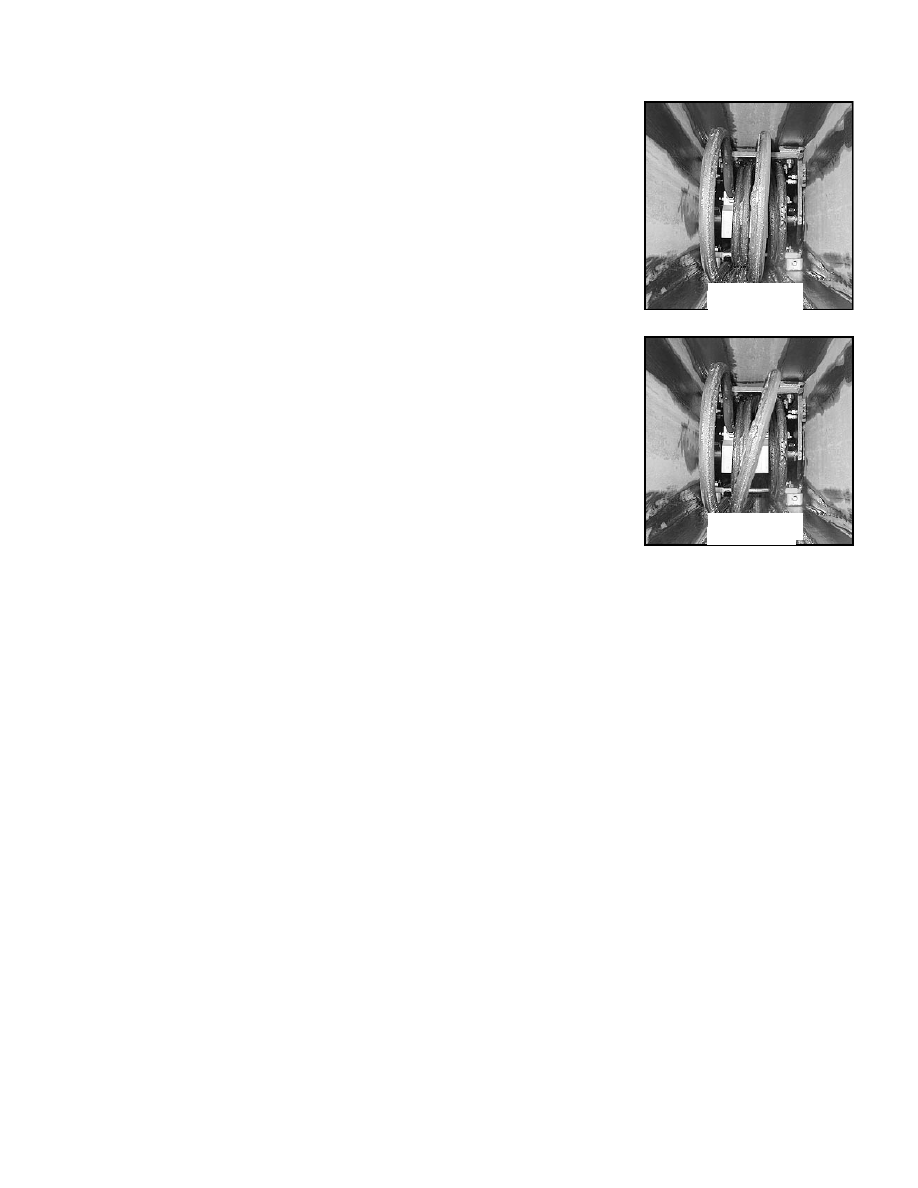

-  Шланги должны сворачиваться, оставаясь в вертикальном положе-

нии (Рис. AO).

-  Если вы заметите, что один или два шланга сворачиваются неверно

(Рис. AP), отрегулируйте ориентацию окончаний шлангов.

-  Повторяйте данную операцию до тех пор, пока шланги не свернутся

правильно (Рис. AO).

-  Установите оба кожуха 1 (Рис. AA) на задней части манипулятора.

Рис. AO





ВЕРНО



Рис. AP



НЕВЕРНО
