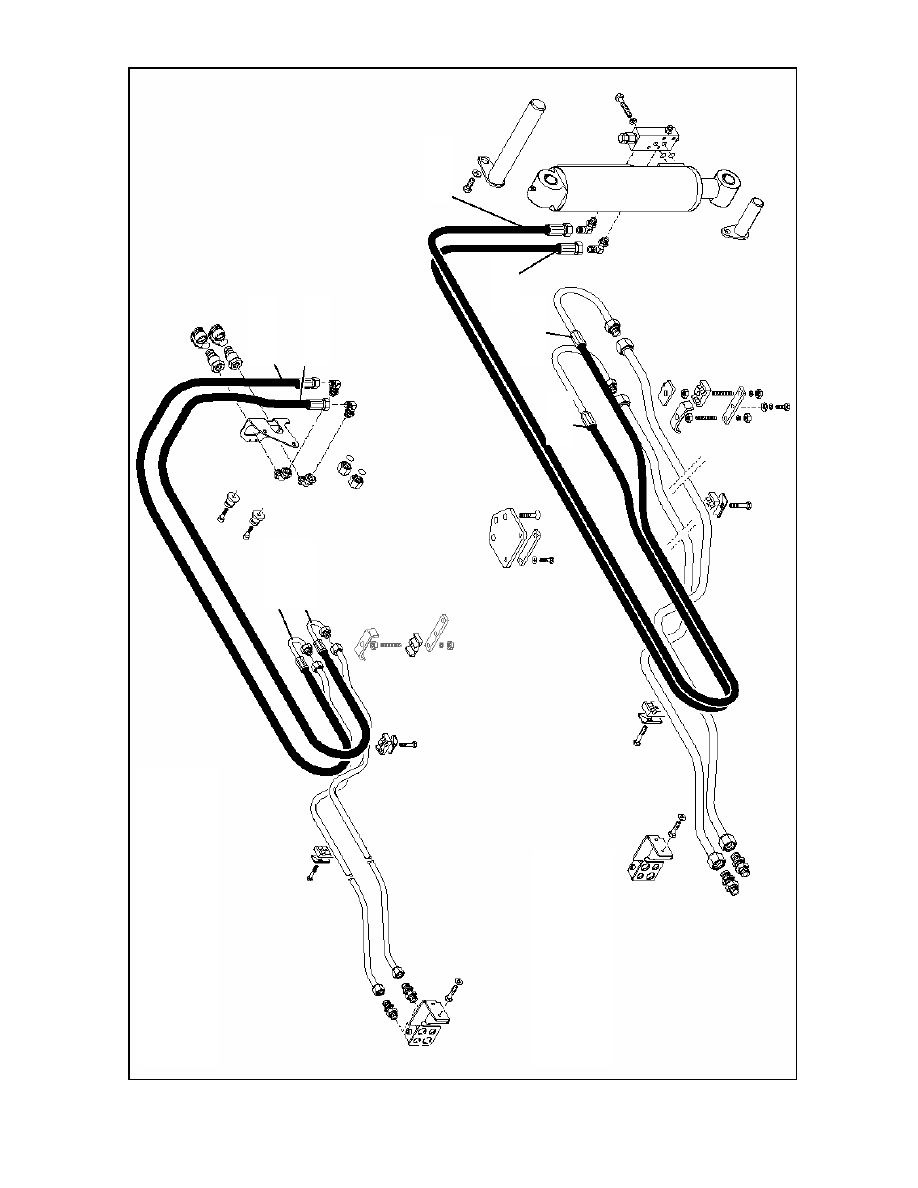

ЦЕПЬ

 НАВЕСНЫХ

 УСТРОЙСТВ



(ОПЦИ

Я

)

MT 932

Серия

 A



ЦЕПЬ

 СГИБАНИЯ



MT 932

Серия

 A



зел

еный



ж

елтый



зел

еный



желтый

черный



белый



черный



белый



7



РЕКОМЕНДАЦИИ


СТРАВЛИВАНИЕ И ЗАПОЛНЕНИЕ ТЕЛЕСКОПИЧЕСКИХ ЦИЛИНДРОВ
-  Данная операция должна выполняться в том случае, когда снят один телескопический цилиндр или

отключено его питание.

-  Запустите  двигатель  и  уберите  полностью  стрелу,  удерживая  в  нажатом  положении  рычаг  регули-

рующего клапана, чтобы заполнить камеры цилиндра. Выдвиньте немного раздвижную часть, затем
уберите назад.

-  ПРИМЕЧАНИЕ:  Необходимо регулярно полностью убирать назад раздвижные части стрелы, чтобы

убедиться в правильности функционирования синхронного выдвижения.


ИНСТРУКЦИИ ПО УСТАНОВКЕ ШЛАНГОВ

Рис. A

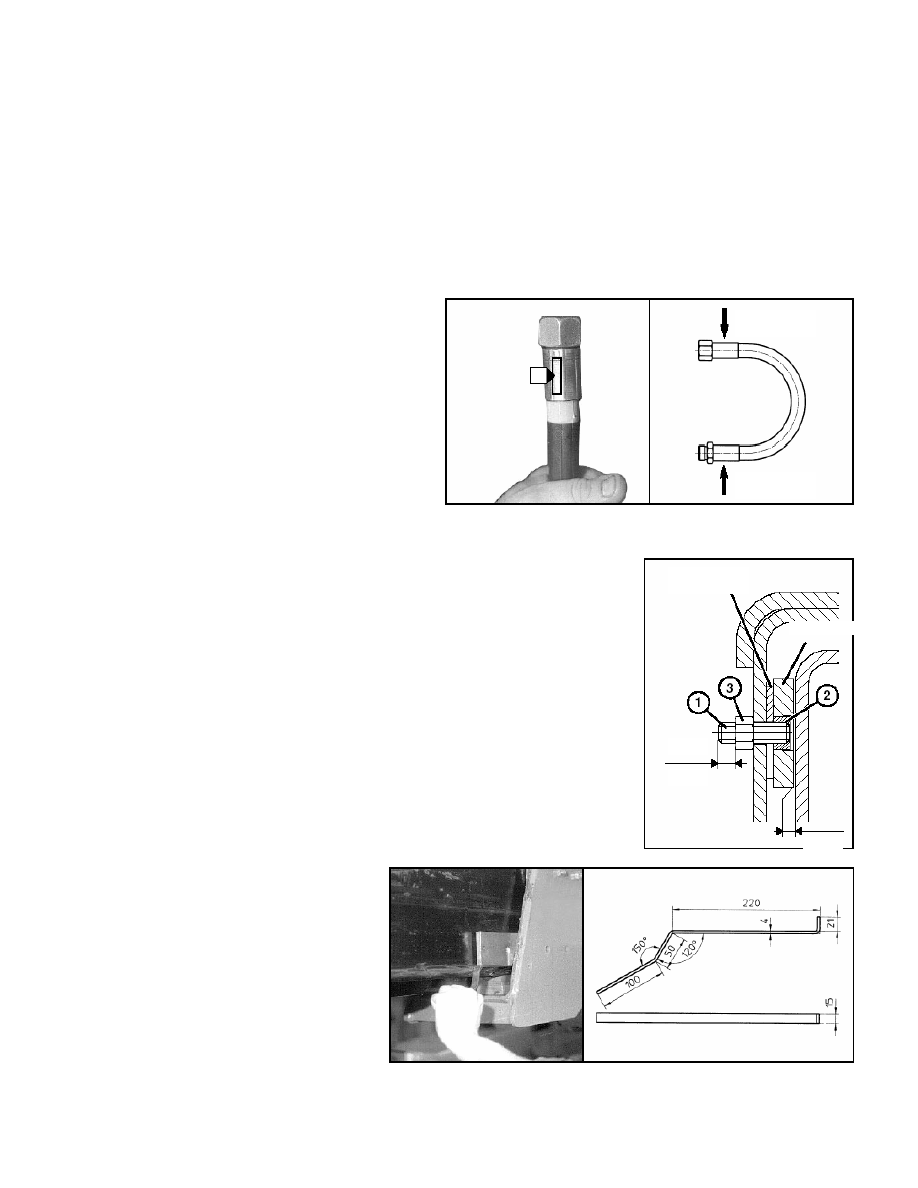

-  При  установке  или  замене  шланга  все-

гда  необходимо  следовать  направле-
нию естественного скручивания. Соеди-
нение  должно  выполняться  без  напря-
жения кручения или деформации, чтобы
обеспечить  выдвижение  шланга  в  стре-
ле без чрезмерного деформирования.

ПРИМЕЧАНИЕ:  Штампованные  метки  на

концах  должны  располагаться
на внешней стороне изгиба (Рис.
A)



Маркировка

Маркировка




Рис. B

ИНСТРУКЦИИ ПО УСТАНОВКЕ ПОДУШЕК

-  Проверьте наличие минимального размера 9 мм при выборе болтов.
-  Нанесите обычный локтит для болта/вкладыша и гайки/болта на все

крепления  подушки,  которые  недоступны  с  внешней  стороны  стре-
лы.

-  Заверните вручную установочный винт с торцом под ключ до конца

резьбы вкладыша 2.

-  Наверните гайку 3.
-  Вставьте  прокладку,  затем  зажмите  гайку  (затягивающий  момент:

92,6 Нм ± 25 %).

-  Зазор после установки прокладки должен составлять 0 - 0,5 мм для

всех подушек.



Прокладка

Подушка

9 мм



мин



Зазор

Рис. C

ПРИМЕЧАНИЕ:  Используйте  ин-

струмент  Арт. 552

829

(Рис. C) при  установке
боковых подушек.





8

ИНСТРУКЦИИ ПО СМАЗКЕ ПОДУШЕК

Данная операция должна выполняться при установке на стреле новых подушек.
ПРИМЕЧАНИЕ:  Выполнять каждые 10 часов в течение первых 50 часов работы, затем один раз по-

сле каждых 250 часов работы.


-  Выдвинуть полностью стрелу.
-  С помощью щетки нанести консистентную смазку на все 4 стороны телескопической части.
-  Выдвинуть и убрать стрелу несколько раз, чтобы смазка распределилась равномерно.
-  Удалить излишки смазки.

Рекомендация: многоцелевая консистентная смазка MANITOU NLGI, Арт. 161 590.


  При эксплуатации в абразивной среде (пыль, песок, уголь) используйте лак для скольжения (Ар-

тикул MANITOU: 483 536). За получением подробной информации обратитесь к своему дилеру.



ИНСТРУКЦИИ ПО СМАЗКЕ СОЧЛЕНЕНИЙ

СМАЗКА СОЧЛЕНЕНИЙ С КОЛЬЦАМИ
-  Если детали новые, заполните отверстия или отверстия в кольцах консистентной смазкой.
-  Нанесите тонкий слой смазки на шейки пальцев.
-  Произведите смазку повторно после эксплуатационных испытаний.

СМАЗКА СОЧЛЕНЕНИЙ БЕЗ КОЛЕЦ
-  Нанесите тонкий слой смазки на шейки пальцев в подшипниках без колец.

Рекомендация: многоцелевая консистентная смазка MANITOU HD NLGI, Арт. 554 973.


ИНСТРУКЦИИ ПО СМАЗКЕ ВНУТРЕННЕЙ ЧАСТИ СТРЕЛЫ

Операция выполняется после:
-  установки новых шлангов
-  установки нового основания стрелы
-  очистки основания стрелы.

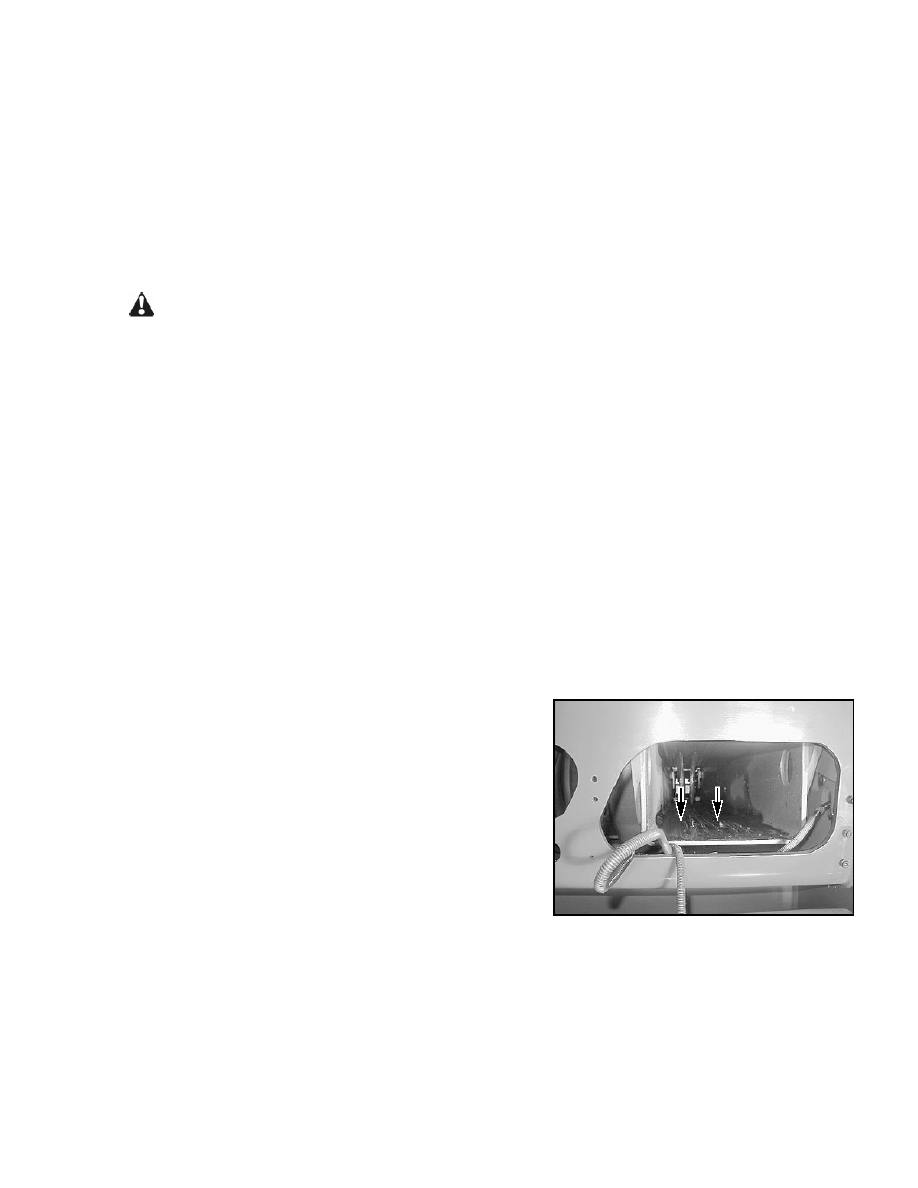

-  Выдвинуть телескопические части до конца и смазать

нижнюю часть основания стрелы по всей ее длине и
ширине, чтобы облегчить движение шлангов внутри
стрелы (Рис. D).


Рекомендация: многоцелевая консистентная смазка
MANITOU NLGI Арт. 161 590.




Рис. D
















9

A -  ДЕМОНТАЖ  ШЛАНГОВ  С  СИСТЕМЫ  СГИБАНИЯ  И  НАВЕСНЫХ

ПРИСПОСОБЛЕНИЙ



ПРИМЕЧАНИЕ: В нижеследующей процедуре детально представлена
замена шлангов цепи навесных устройств. Процедура является оди-
наковой и для цепи сгибания.

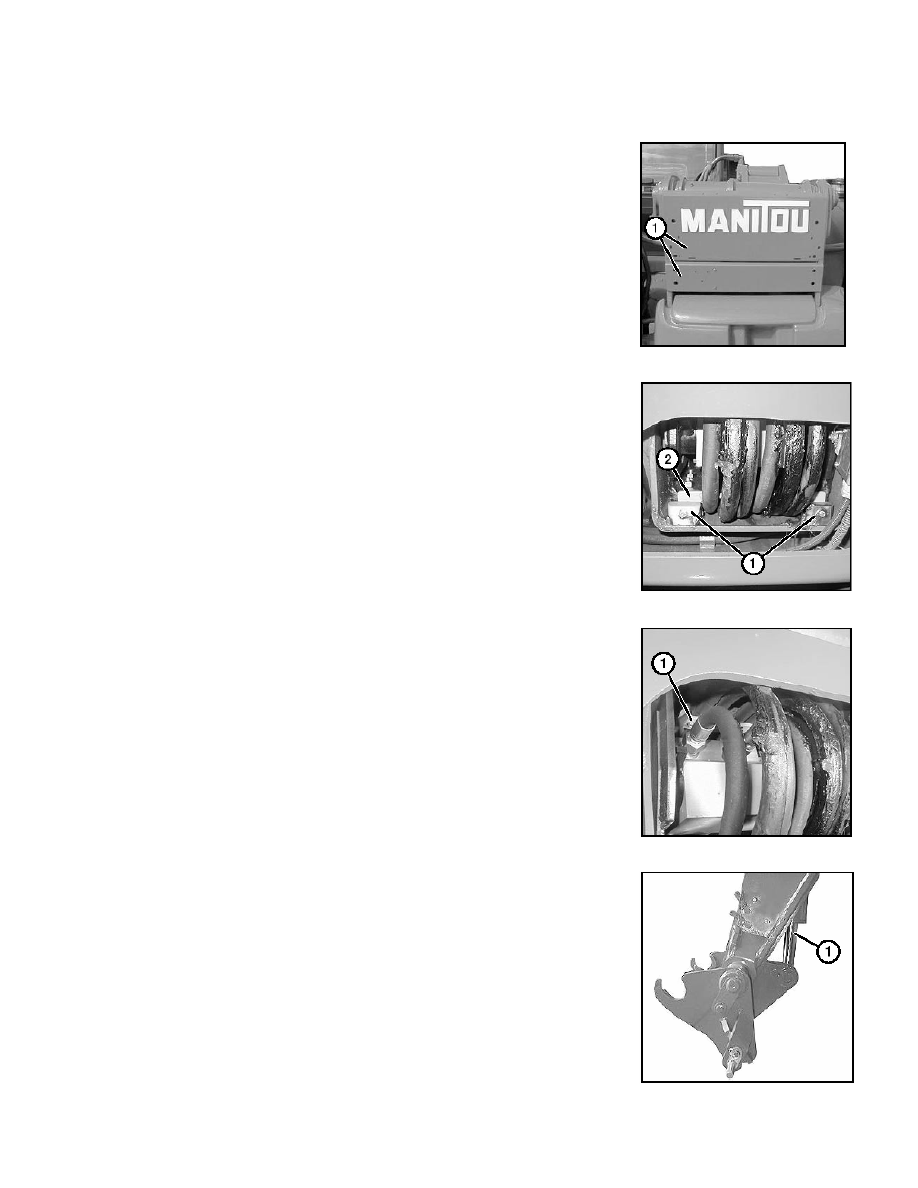

-  Снимите два кожуха 1 (Рис. AA) с задней части стрелы.

Рис. AA





-  Снимите две подушки 1 (Рис. AB) только для машин первичной и

вторичной  сборки (смотрите страницу 5).

-  Снимите направляющую шлангов 2 (Рис. AB).

Рис. AB





-  Снимите верхний шланговый кронштейн 1 (Рис. AC).

Рис. AC





-  Выдвиньте шток цилиндра сгибания 1 (Рис. AD) на половину его

длины.

Рис. AD
