СНЯТИЕ СТРЕЛЫ ЦЕЛИКОМ


СНЯТИЕ СТРЕЛЫ ЦЕЛИКОМ

-  Установите  автопогрузчик  на  ровной  площадке,  включите  стояночный  тормоз,  установите  реверс-

ный механизм коробки передач и рычаг управления коробкой передач в нейтральное положение.

-  Выдвиньте полностью телескопическую стрелу.
-  Снимите все навесные устройства, установленные на суппорте.

Примечание: Описываемая процедура снятия целиком стрелы относится к стреле 6М, однако эта же

процедура применима и к стреле 7M.





-  Включите зажигание на автопогрузчике и сбросьте давление в

системах  сгибания,  выдвижения  и  навесных  приспособлений,
несколько раз включив рычаги управления гидравликой.



-  Поднимите стрелу достаточно высоко, чтобы обеспечить доступ

к оси головки компенсационного цилиндра 1 и оси головки подъ-
емного цилиндра 2.





-  Застропите стрелу за кольцо,

расположенное  ближе  всего
к передней части стрелы.

-  Отсоедините  электрический

барабан  (опция)  в  передней
части стрелы, обрежьте пла-
стмассовые  манжеты  вдоль
стрелы  и  отведите  стропы
назад.

-  Снимите гидравлический шланг

барабана  (опция)  в  передней
части  стрелы,  обрежьте  пласт-
массовые манжеты вдоль стре-
лы и отведите стропы назад.










3



-  Снимите заднюю крышку.

-  Отверните

гидравлические

трубки  на  телескопическом
цилиндре.

-  Отсоедините  четыре  питающих

шланга  от  систем  сгибания  и
навесных  устройств  и  уберите
их.






-  Стяните подъемный цилиндр

на  стрелу,  снимите  стопор-
ные  кольца  и  демонтируйте
ось головки цилиндра вместе
с  раздвижным  выталкивате-
лем.

-  Надежно  зафиксируйте  ци-

линдр и уберите строп.

-  Снимите  ось  головки  ком-

пенсационного

цилиндра

вместе с раздвижным вытал-
кивателем.

-  Используйте  подъемное  обору-

дование для удержания стрелы
под  суппортом  и  предупрежде-
ния ее опрокидывания во время
снятия оси сочленения.





-  Снимите  ось  сочленения

стрелы  и  восстановите  кли-
нья  по  обе  стороны  стрелы,
обращая внимание на их по-
ложение (если установлены).

-  Снимите целиком стрелу и осторожно опустите ее.

4

ОБРАТНАЯ СБОРКА УЗЛА СТРЕЛЫ

-  Произведите сборку, выполняя операции, описанные в главе "СНЯТИЕ СТРЕЛЫ ЦЕЛИКОМ", в об-

ратном порядке, соблюдая также нижеследующие инструкции.





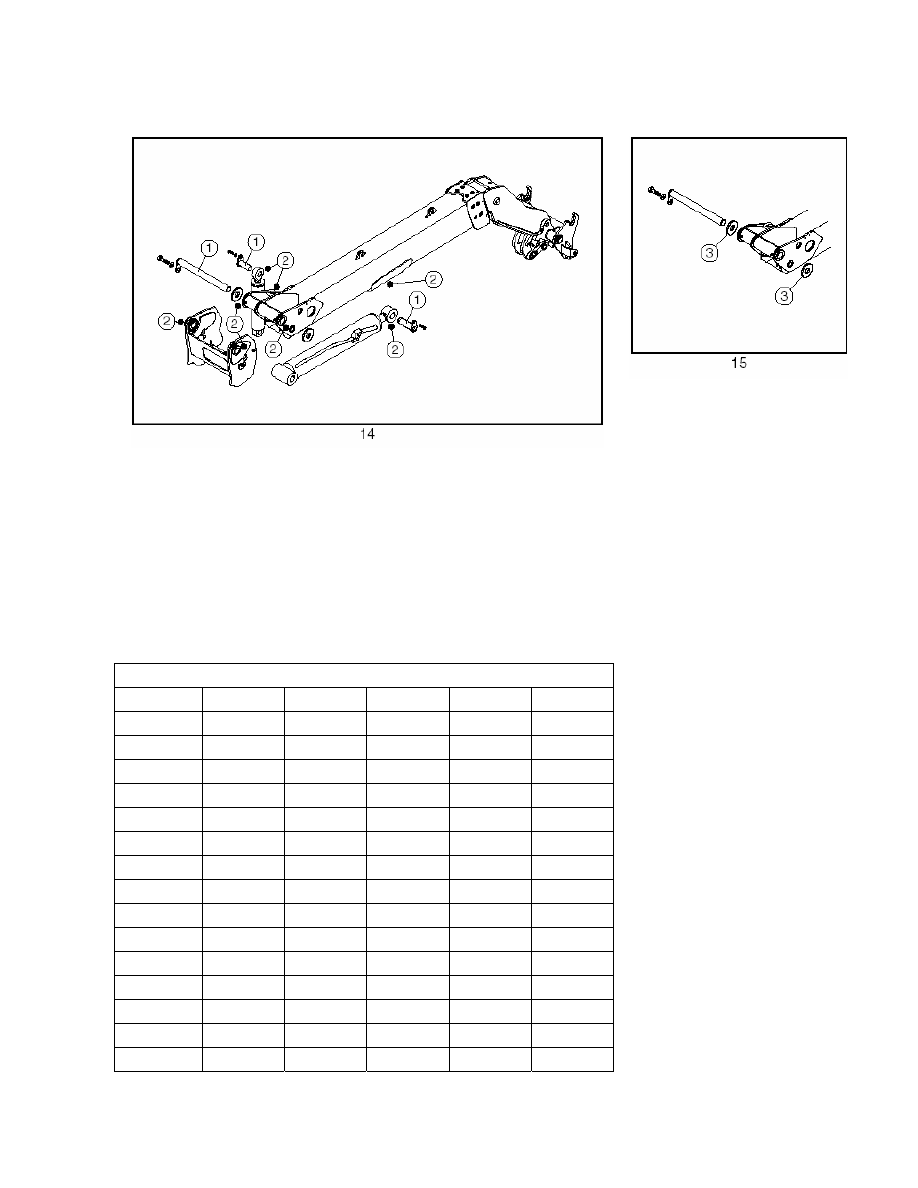

-  Очистите  оси  сочленения 1 перед  обратной  сборкой  и  нанесите

тонкий  слой  консистентной  смазки  (Смотрите  главу:  ХАРАКТЕ-
РИСТИКИ  АВТОПОГРУЗЧИКА  в  группе O – ОБЩИЕ  ПОЛОЖЕ-
НИЯ).

-  Очистите  также  и  смажьте  сочленения 2, используя  такую  же

консистентную смазку.



-  Установите  клинья 3 (если

имеются)

и

произведите

сборку оси сочленения.







СТАНДАРТНЫЕ  ЗАТЯГИВАЮЩИЕ  МОМЕНТЫ,  КОТОРЫЕ  ДОЛЖНЫ  ПРИМЕНЯТЬСЯ  ПРИ  ОТСУТ-
СТВИИ УКАЗАНИЙ ДЛЯ ОПЕРАЦИЙ ПО ДЕМОНТАЖУ И ОБРАТНОЙ СБОРКЕ.




TIGHTENING TORQUE IN N.M (*)



Ø резьбы



Класс 5.6



Класс 5.8



Класс 8.8



Класс 10.9 Класс 12.9

M3



0,54



0,76



1,16



1,7



2



M4



1,24



1,74



2,66



3,91



4,57



M5



2,47



3,46



5,2



7,7



9



M6



4,29



6



9,1



13,4



15,7



M8



10,4



14,6



22



32



38



M10



20



28



44



64



75



M12



35



49



76



111



130



M14



57



79



121



178



209



M16



88



124



189



278



325



M18



122



171



261



384



449



M20



173



243



370



544



637



M22



238



334



509



748



875



M24



298



418



637



936



1095



M27



442



619



944



1386



1622



M30



600



840



1280



1880



2200



(*) -  Затягивающие

моменты

указаны  для  черных  или
гальванизированных  винтов
при основной смазке.

  -  Затягивающие

моменты

указаны  для  гаечных  клю-
чей  с  ограничением  по  кру-
тящему  моменту  с  автома-
тическим  сбросом  установ-
ки  затягивающего  момента
и  с  непосредственным  чи-
словым  показанием  затяги-
вающего момента.

  -  За  более  подробной  ин-

формацией  обратитесь  к
стандарту NF E25-030.





5
