ПРОЦЕДУРА РЕМОНТА ГЛАВНОГО ЦИЛИНДРА


1)  СНЯТИЕ

-  Снимите защитный чехол 1 (Рис. 1).
-  Снимите разрезное стопорное кольцо 2 (Рис. 2), фиксирующее внутренние ком-

поненты.

-  Разберите все компоненты внутри главного цилиндра.


2)  ОЧИСТКА ГЛАВНОГО ЦИЛИНДРА


3)  ПРОВЕРКА СОСТОЯНИЯ ВНУТРЕННЕЙ ПОВЕРХНОСТИ ГЛАВНОГО ЦИ-

ЛИНДРА

-  При наличии царапин или щербинок главный цилиндр не подлежит ремонту.
-  Если поверхность в хорошем состоянии, установите ремонтный комплект.

Для облегчения сборки смажьте маслом внутренность и ремонтный комплект, ис-
пользуйте только минеральное тормозное масло.















































17

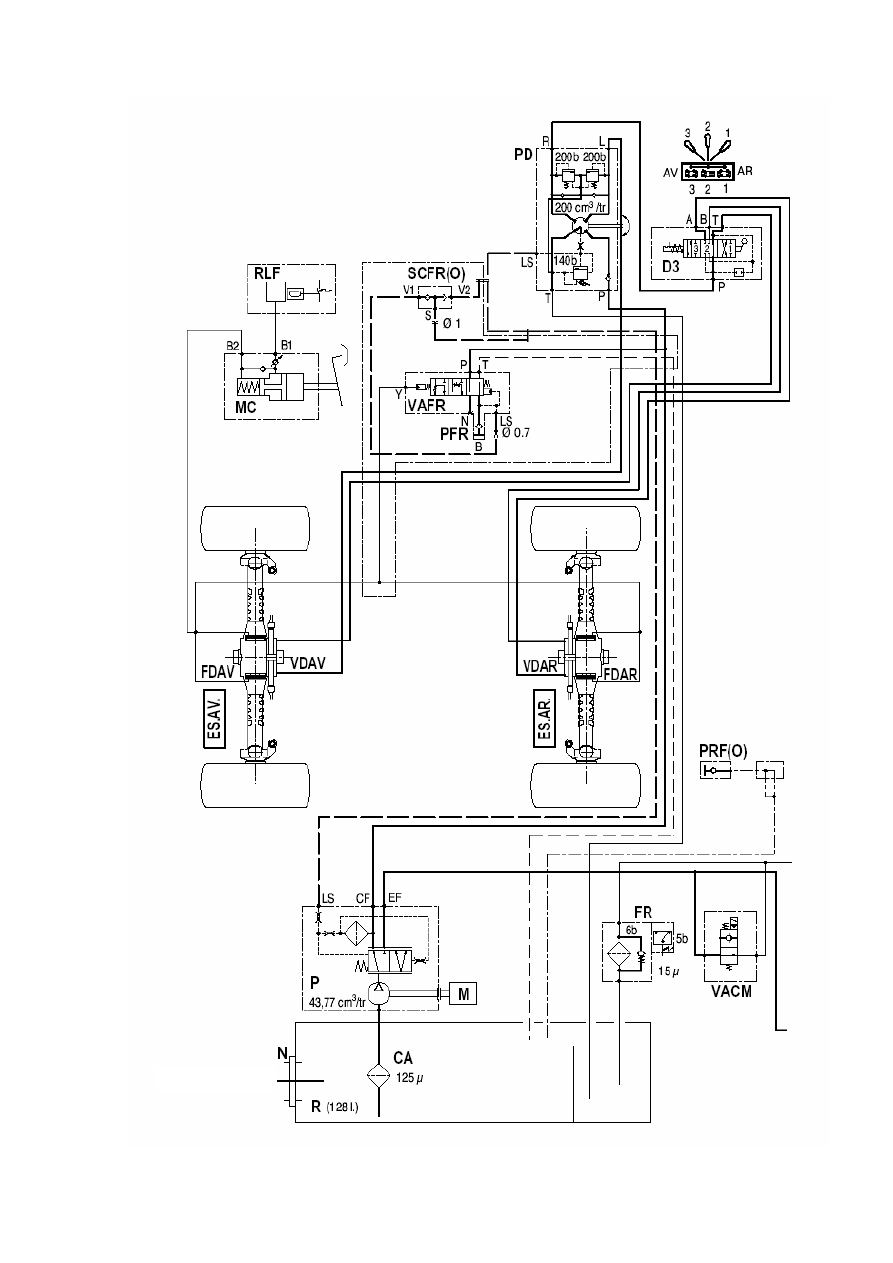

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

MT 1030 S Серия B-E2





Средний уровень: 104 л




18

CA

Сетчатый фильтр на всасывающей линии

D3

Группа клапанов управления 3-позиционная

Положение 1: Управление заблокировано
Положение 2: Управление передним колесом
Положение 3: Carbe положение

FDAV

Тормоз передних дисков

FDAR

Тормоз задних дисков

FR

Фильтр для сливных магистралей

M

Двигатель внутреннего сгорания

MC

Главный цилиндр

N

Уровень

P

Гидравлический насос

PD

Насос управления поворотами

PFR(O)

Тормозной фитинг трейлера (Опция)

PP

Точка давления

R

Гидравлический резервуар

RLF

Резервуар масла тормозной системы

SCFR(O)

Переключатель тормозной системы трейлера (Опция)

VACM(O)

Клапан отключения движения (Опция)

VAFR(O)

Тормозной клапан трейлера (Опция)

VDAR

Задний цилиндр управления DE 90x45 C80x2

VDAV

Передний цилиндр управления DE 90x45 C80x2
















































19
