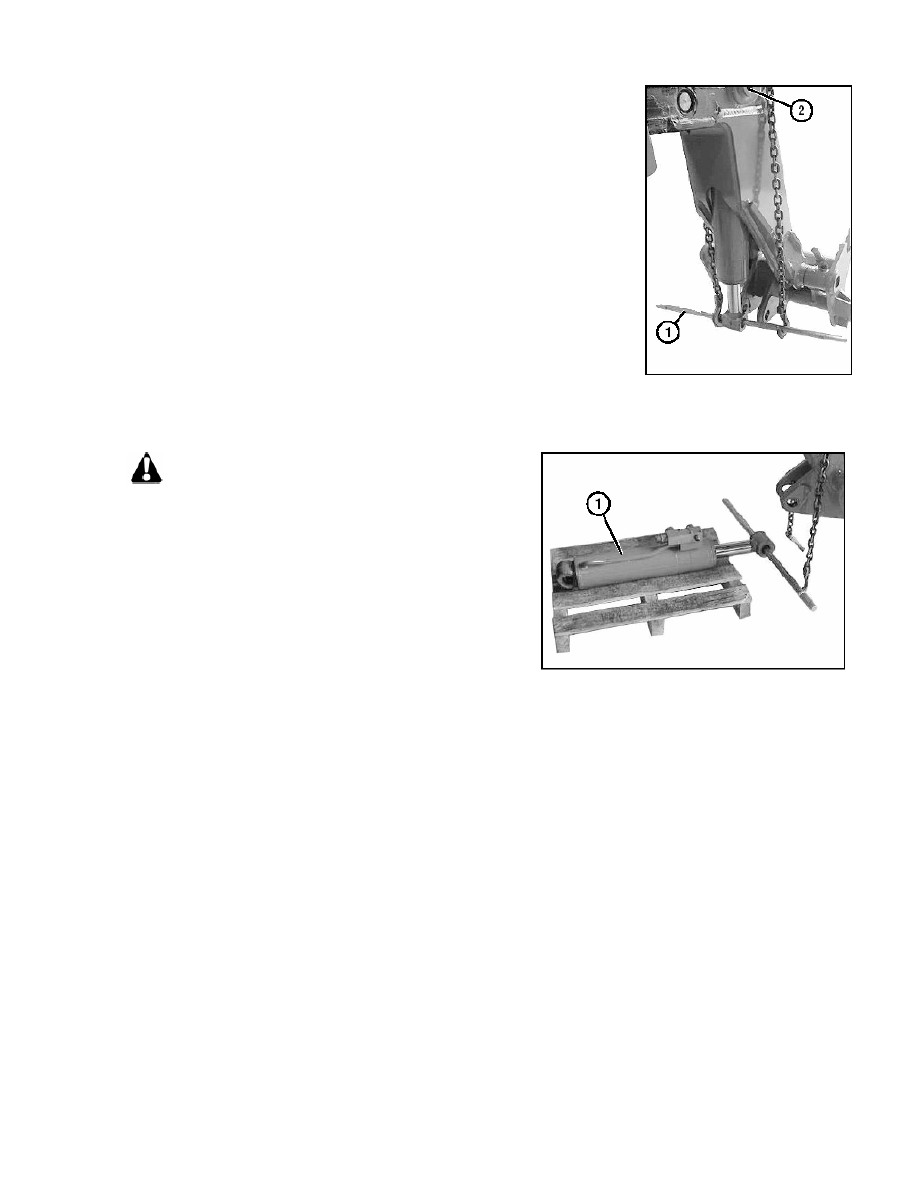

-  Вставьте металлический прут 1 (Рис. CD) в вилку цилиндра.
-  Зацепите цепь с обеих сторон.
-  Извлеките палец из нижней части цилиндра 2 (Рис. CD).
-  Поместите паллету под цилиндр.
-  Осторожно опустите цилиндр.


Рис. CD











-  Опустите цилиндр 1 (Рис. CE) на паллету.

Рис. CE

  Цилиндр имеет большой вес – соблюдайте ос-

торожность при его опускании.










ОБРАТНАЯ СБОРКА
-  Установите цилиндр на место, следя за тем, чтобы не ударить шток или клапан.
ПРИМЕЧАНИЕ:  Шланги цепей сгибания и навесных устройств должны проходить поверх нижней час-

ти цилиндра.

-  Вставьте пальцы цилиндра и их крепления.
-  Подсоедините к цилиндру шланги (Рис. CB).
-  Установите на место закрывающую панель 1 (Рис. CA).


















19

D -  СНЯТИЕ  ВЫДВИГАЮЩЕГО  ЦИЛИНДРА  С  ВЕРХНЕЙ  ЧАСТИ

СТРЕЛЫ


-  Оставьте  свободное  пространство  в 3 м  перед  вилочным  автопо-

грузчиком и 4 м позади него.

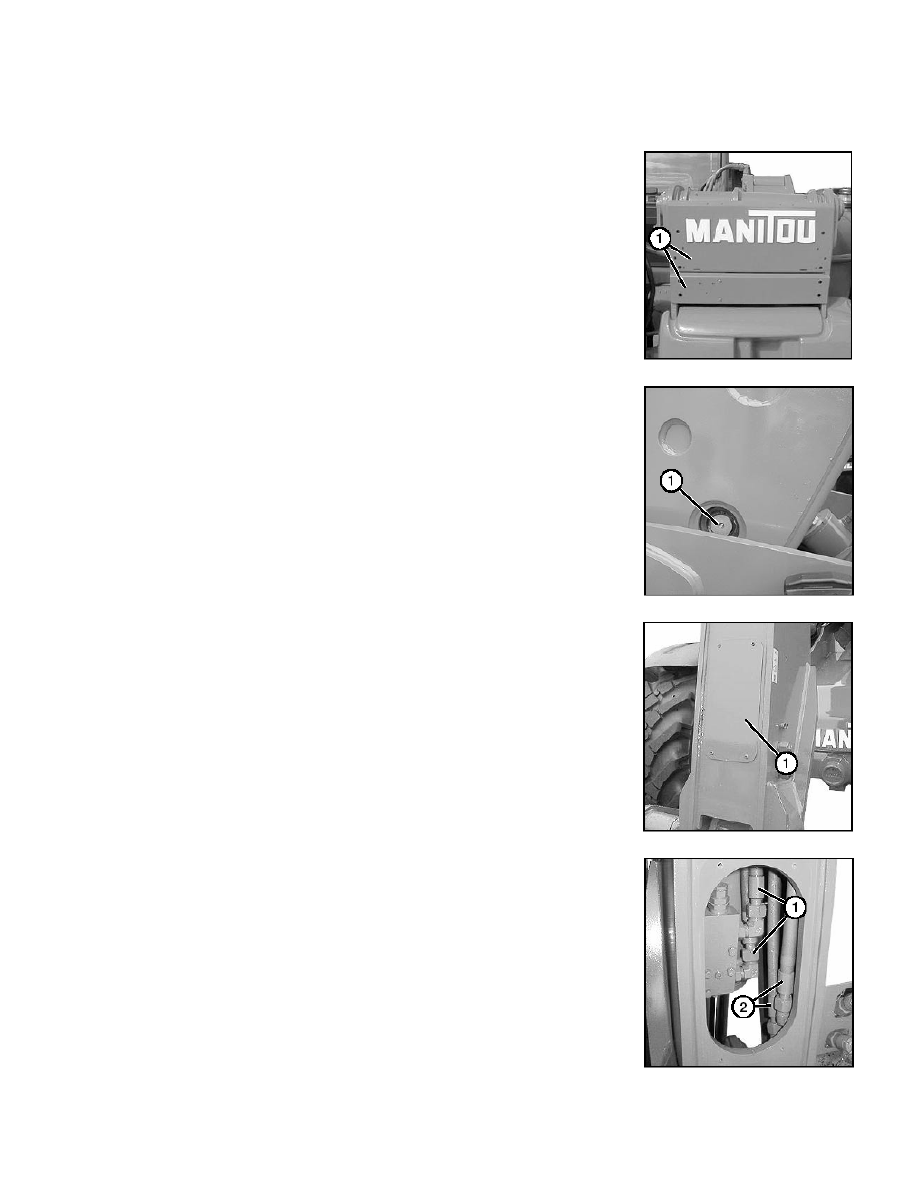

-  Снимите оба кожуха 1 (Рис. DA) с задней части стрелы.

Рис. DA





-  Поднимите полностью стрелу.
-  Снимите оба стопорных кольца с пальца телескопического цилинд-

ра 1 (Рис. DB).

-  Установите стрелу в горизонтальном положении.

Рис. DB





-  Снимите закрывающую панель 1 (Рис. DC) с верхней части стрелы.

Рис. DC





-  Сбросьте давление в гидравлической системе стрелы.
-  Отсоедините и заглушите шланги цепи сгибания 1 (Рис. DD) и шлан-

ги цепи навесных устройств 2 (Рис. DD), если таковые установлены.

Рис. DD



20

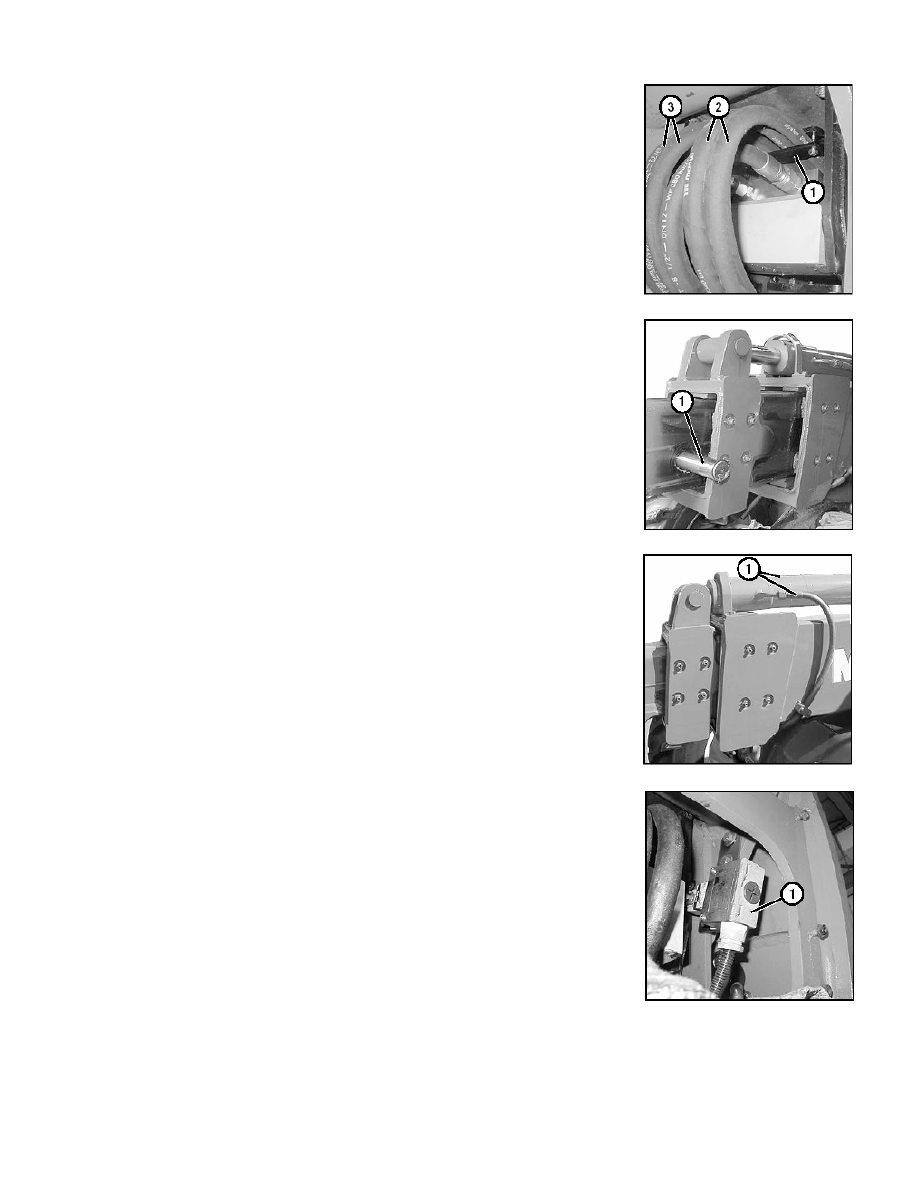

-  Снимите  крепежный  кронштейн 1 (Рис. DE) сзади  в  верхней  части

стрелы.

-  Освободите шланги цепи сгибания 2 (Рис. DE) и шланги цепи навес-

ных  устройств 3 (Рис. DE), если  таковые  имеются,  с  задней  части
стрелы.

Рис. DE





-  Выдвиньте телескопические части примерно на 60 см (Рис. DF).
-  Извлеките палец 1 (Рис. DF) из телескопического цилиндра верхней

части стрелы.

-  Выдвиньте промежуточную телескопическую часть.

Рис. DF





-  Отсоедините  и  заглушите  шланги  телескопического  цилиндра 1

(Рис. DG).

-  Для слива масла используйте контейнер.
ПРИМЕЧАНИЕ:  Целью  данной  операции  является  предупреждение

проливания  гидравлического  масла  внутрь  стрелы
при отсоединении шлангов от задней части телеско-
пического цилиндра в верхней части стрелы.

Рис. DG





-  Снимите переключатель 1 (Рис. DH) (опция отключения движения),

если он имеется на вашем вилочном автопогрузчике.

Рис. DH







21

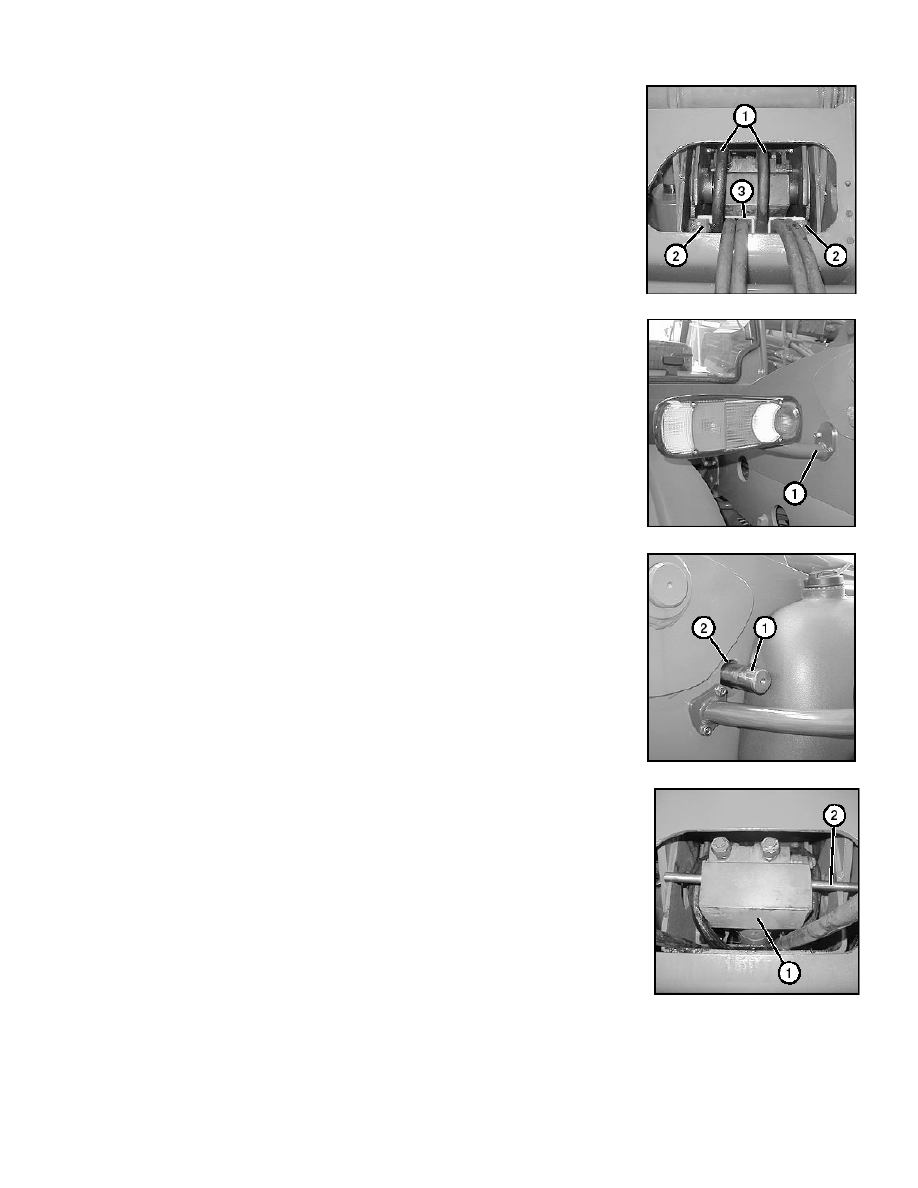

-  Отсоедините и заглушите оба питающих шланга 1 (Рис. DI) телескопи-

ческого цилиндра.

-  Заглушите оба соединителя клапана цилиндра.
-  Снимите  две  подушки 2 (Рис. DI) только  на  машинах  с  первичной  и

вторичной сборкой (смотрите страницу 5).

-  Снимите направляющую шлангов 3 (Рис. DI).

Рис. DI





-  Снимите кронштейн заднего левого света LH 1 (Рис. DJ).

Рис. DK





-  Вытолкните палец 1 из нижней части цилиндра на левой стороне и из-

влеките его через отверстие в шасси 2 (Рис. DK).

-  Вытащите палец 1 (Рис. DK).

Рис. DJ





-  Поднимите немного стрелу (макс. 5°).

Рис. DL

-  С помощью рычага оттяните цилиндр 1 (Рис. DL) назад.



-  Застопорите цилиндр с помощью штанги 2 (Рис. DL) в задней части

основания стрелы (чтобы предупредить смещение цилиндра внутрь
стрелы при снятии промежуточной телескопической части).
