Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 66

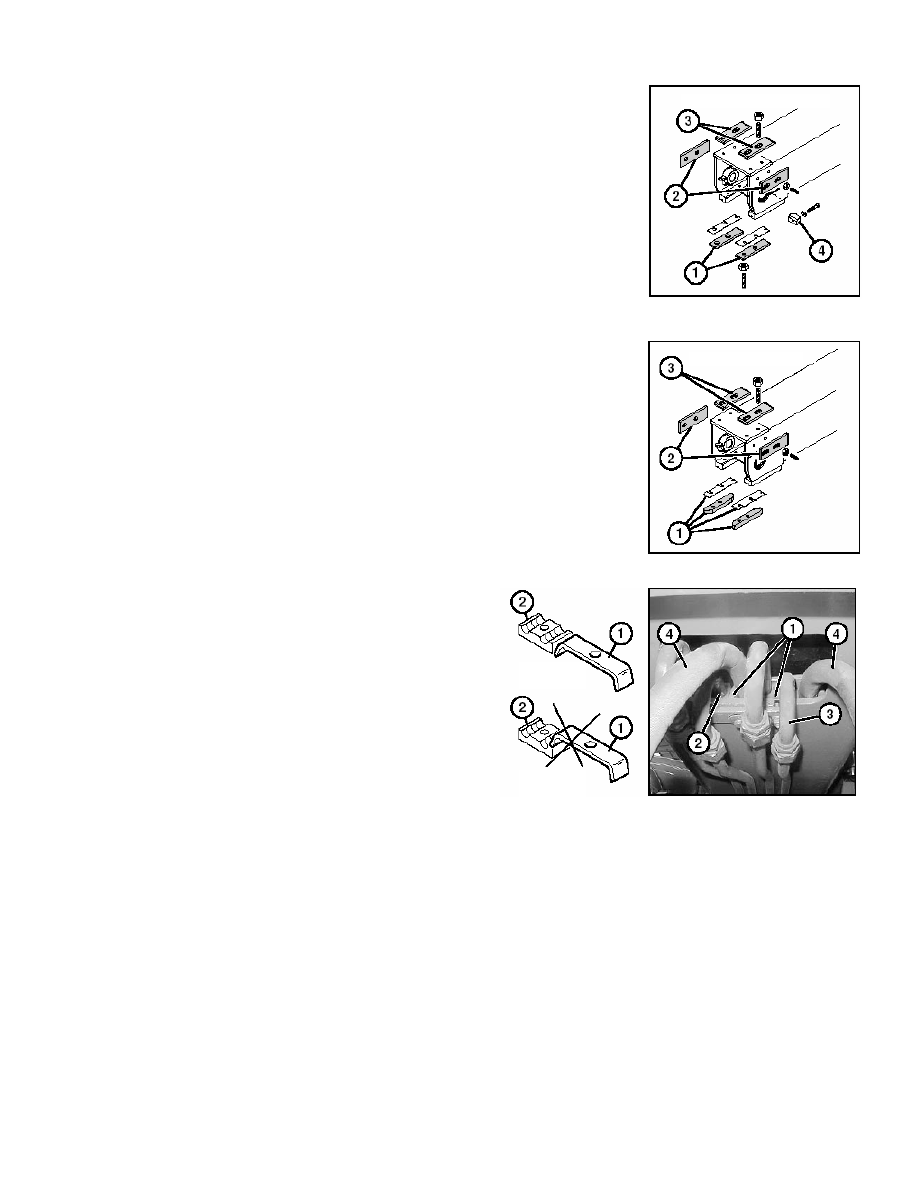

Рис. HE





ОБРАТНАЯ СБОРКА

1-я и 2-я СБОРКА
-  Установите нижние подушки 1 (Рис. HE) и прокладки (если имеются).
-  Установите  боковые  подушки 2 и  верхние  подушки 3 (Рис. HE) без

прокладок.

-  Установите обе подушки 4 (Рис. HE).

3rd МОНТАЖ
-  Установите подушки и нижние прокладки 1 (Рис. HF).
-  Установите  боковые  подушки 2 и  верхние  подушки 3 (Рис. HF) без

прокладок.


ПРИМЕЧАНИЕ:  прокладки  устанавливаются  на  верхние  и  боковые

подушки  при  установке  промежуточной  телескопиче-
ской части в основание стрелы.


-  Установите  промежуточную  телескопическую  часть  в  основание

стрелы.

Рис. HF





1-й и 2-й МОНТАЖ

3-й МОНТАЖ

Рис. HG

-  Установите кронштейны 1 (Рис. HG).




ПРИМЕЧАНИЕ:  При  обратной  сборке  верхнего

кронштейна 1 (Рис. HG) следите
за  тем,  чтобы  он  не  перекрывал
кронштейн 2 (Рис. HG)

Верно

Неверно


-  Подсоедините  гидравлическую  трубу 3 (Рис.

HG).

-  Зажмите кронштейны 1 (Рис. HG).
-  Установите зажимы шлангов 4 (Рис. HG) с обе-

их сторон стрелы.




-  Подложите прокладки под подушки в задней части телескопической части (Рис. HE или HF) - смот-

рите ИНСТРУКЦИИ ПО УСТАНОВКЕ ПОДУШЕК на странице 8.

-  Установите  подушки  и  прокладки  в  верхней  части  основания  стрелы  (Рис. HB) - смотрите  ИНСТ-

РУКЦИИ ПО УСТАНОВКЕ ПОДУШЕК на странице 8.

-  Установите верхнюю часть стрелы, смотрите раздел G, страница 28.

СМАЗКА: Смотрите ИНСТРУКЦИИ ПО СМАЗКЕ ПОДУШЕК на странице 9.










31

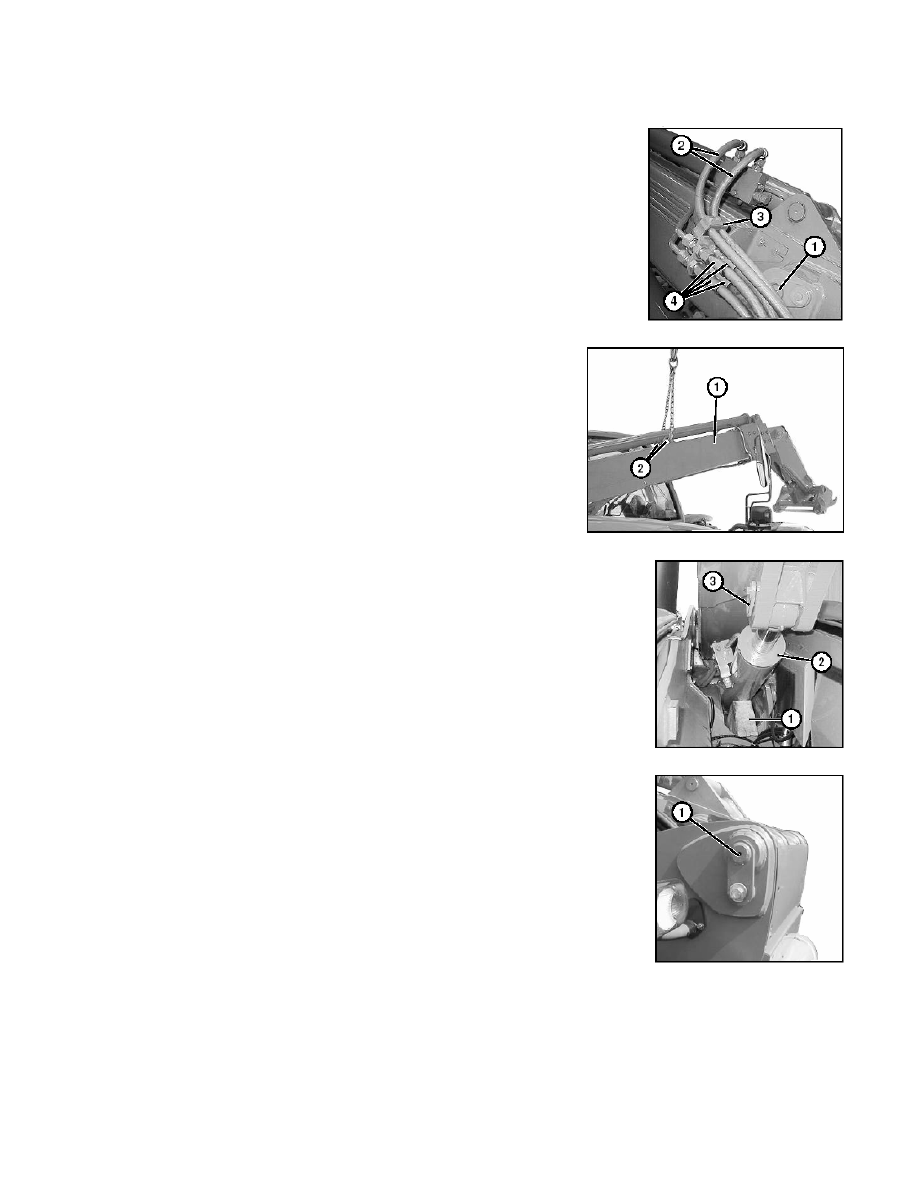

I - ДЕМОНТАЖ УЗЛА СТРЕЛЫ ЦЕЛИКОМ





Рис. IA

-  Поднимите стрелу таким образом, чтобы получить доступ к пальцу ком-

пенсационного цилиндра 1 (Рис. IA).

-  Сбросьте давление в гидравлической системе стрелы.
-  Отсоедините  и  заглушите  два  шланга  телескопического  цилиндра 2

(Рис. IA).

-  Снимите зажимы 3 (Рис. IA).
-  Отсоедините  и  заглушите  два  или  четыре  шланга  цепей  навесных  уст-

ройств и сгибания 4 (Рис. IA) (в зависимости от сборки).

-  Вытащите палец компенсационного цилиндра 1 (Рис. IA).
-  Отведите назад шток компенсационного цилиндра, затем наклоните ци-

линдр к задней части шасси.







-  Установите стрелу 1 (Рис. IB), как показано.
-  Зафиксируйте стрелу с помощью стропа у ПЕРЕДНИХ колец 2

(Рис. IB), предназначенных для данной цели.

Рис. IB







-  Поместите блок 1 под поднимающий цилиндр 2 (Рис. IC).
-  Вытащите палец поднимающего цилиндра 3 (Рис. IC).
-  Выдвиньте шток поднимающего цилиндра.



Рис. IC







-  Вытащите палец качания 1 (Рис. ID) из стрелы.
-  Освободите полностью стрелу, следя за тем, чтобы она не ударила ка-

бину или шасси.



Рис. ID









ОБРАТНАЯ СБОРКА
-  Выполните вышеописанные операции в обратном порядке.





СМАЗКА: Смотрите Инструкции по смазке сочленений на странице 9.



СМАЗКА: Смотрите Инструкции по смазке внутренней части стрелы Страница 9.






32











ДЕМОНТАЖ СТРЕЛЫ



50-3-M31 EN



M29

MT 732 Серия 1 и A
MT 732 Turbo Серия 1 и A
MT 932 Серия 1 и A
MT 932 Turbo Серия 1 и A

MLT 629 Серия 1 и A
MLT 629 Turbo Серия 1 и A
MLT 629 120 LS Серия A
MLT 633 Turbo LS Серия 1 и A
MLT 633 Turbo POWERSHIFT Серия 1
MLT 633 120 LS Серия 1 и A
MLT 633 120 LS POWERSHIFT Серия 1 и A


MLT 730 Серия 1 и A
MLT 730 Turbo Серия 1 и A
MLT 730 Turbo LS Серия 1 и A
MLT 730 Turbo POWERSHIFT Серия 1 и A
MLT 730 120 LS Серия 1 и A
MLT 730 120 LS POWERSHIFT Серия 1 и A

M30

MT 732 Серия 1 и A
MT 732 Turbo Серия 1 и A
MT 932 Серия 1 и A
MT 932 Turbo Серия 1 и A






M31



MLT 629 Серия 1 и A
MLT 629 Turbo Серия 1 и A
MLT 629 120 LS Серия A
MLT 633 Turbo LS Серия 1 и A
MLT 633 Turbo POWERSHIFT Серия 1
MLT 633 120 LS Серия 1 и A
MLT 633 120 LS POWERSHIFT Серия 1 и A


MLT 730 Серия 1 и A
MLT 730 Turbo Серия 1 и A
MLT 730 Turbo LS Серия 1 и A
MLT 730 Turbo POWERSHIFT Серия 1 и A
MLT 730 120 LS Серия 1 и A
MLT 730 120 LS POWERSHIFT Серия 1 и A


M32

MT 732 Серия 1 и A
MT 732 Turbo Серия 1 и A
MT 932 Серия 1 и A
MT 932 Turbo Серия 1 и A


MLT 629 Серия 1 и A
MLT 629 Turbo Серия 1 и A
MLT 633 Turbo POWERSHIFT Серия 1

MLT 730 Серия 1 и A
MLT 730 Turbo Серия 1 и A
MLT 730 Turbo POWERSHIFT Серия 1 и A


M33



MLT 629 120 LS Серия A
MLT 633 Turbo LS Серия 1 и A
MLT 633 120 LS Серия 1 и A
MLT 633 120 LS POWERSHIFT Серия 1


MLT 730 Turbo LS Серия 1 и A
MLT 730 120 LS Серия 1 и A
MLT 730 120 LS POWERSHIFT Серия 1 и A


M34

MT 732 Серия 1 и A
MT 732 Turbo Серия 1 и A
MT 932 Серия 1 и A
MT 932 Turbo Серия 1 и A


MLT 629 Серия 1 и A
MLT 629 Turbo Серия 1 и A
MLT 629 120 LS Серия A
MLT 633 Turbo LS Серия 1 и A
MLT 633 120 LS Серия 1 и A


MLT 730 Серия 1 и A
MLT 730 Turbo Серия 1 и A
MLT 730 Turbo LS Серия 1 и A
MLT 730 120 LS Серия 1 и A


M35



MLT 633 Turbo POWERSHIFT Серия 1 и A
MLT 633 120 LS POWERSHIFT Серия 1

MLT 730 Turbo POWERSHIFT Серия 1 и A
MLT 730 120 LS POWERSHIFT Серия 1 и A


M36

MT 732 Серия 1 и A
MT 732 Turbo Серия 1 и A
MT 932 Серия 1 и A
MT 932 Turbo Серия 1 и A

MLT 629 Серия 1 и A
MLT 629 Turbo Серия 1 и A
MLT 633 Turbo LS Серия 1 и A
MLT 633 Turbo POWERSHIFT Серия 1

MLT 730 Серия 1 и A
MLT 730 Turbo Серия 1 и A
MLT 730 Turbo LS Серия 1 и A
MLT 730 Turbo POWERSHIFT Серия 1 и A


M37



MLT 629 120 LS Серия A
MLT 633 120 LS Серия 1 и A
MLT 633 120 LS POWERSHIFT Серия 1


MLT 730 120 LS Серия 1 и A
MLT 730 120 LS POWERSHIFT Серия 1 и A






20 / 09 / 2002



ОГЛАВЛЕНИЕ








- РЕГУЛИРОВКА И БЛОКИРОВКА ИЗНАШИВАЕМЫХ ПОДУШЕК СТРЕЛЫ ........................ 4

- СНЯТИЕ СПАРЕННЫХ ШЛАНГОВ В СТРЕЛЕ ............................................................................. 6

- СНЯТИЕ ЦИЛИНДРА СГИБАНИЯ .................................................................................................... 10

- СНЯТИЕ СУППОРТА ............................................................................................................................ 12

- СНЯТИЕ ТЕЛЕСКОПИЧЕСКОГО ЦИЛИНДРА  .............................................................................. 14

- СНЯТИЕ ТЕЛЕСКОПИЧЕСКОЙ ЧАСТИ  ......................................................................................... 16
