КАК ПОСТАВИТЬ ИНТЕГРИРОВАННЫЙ РЕДУКТОР (602)

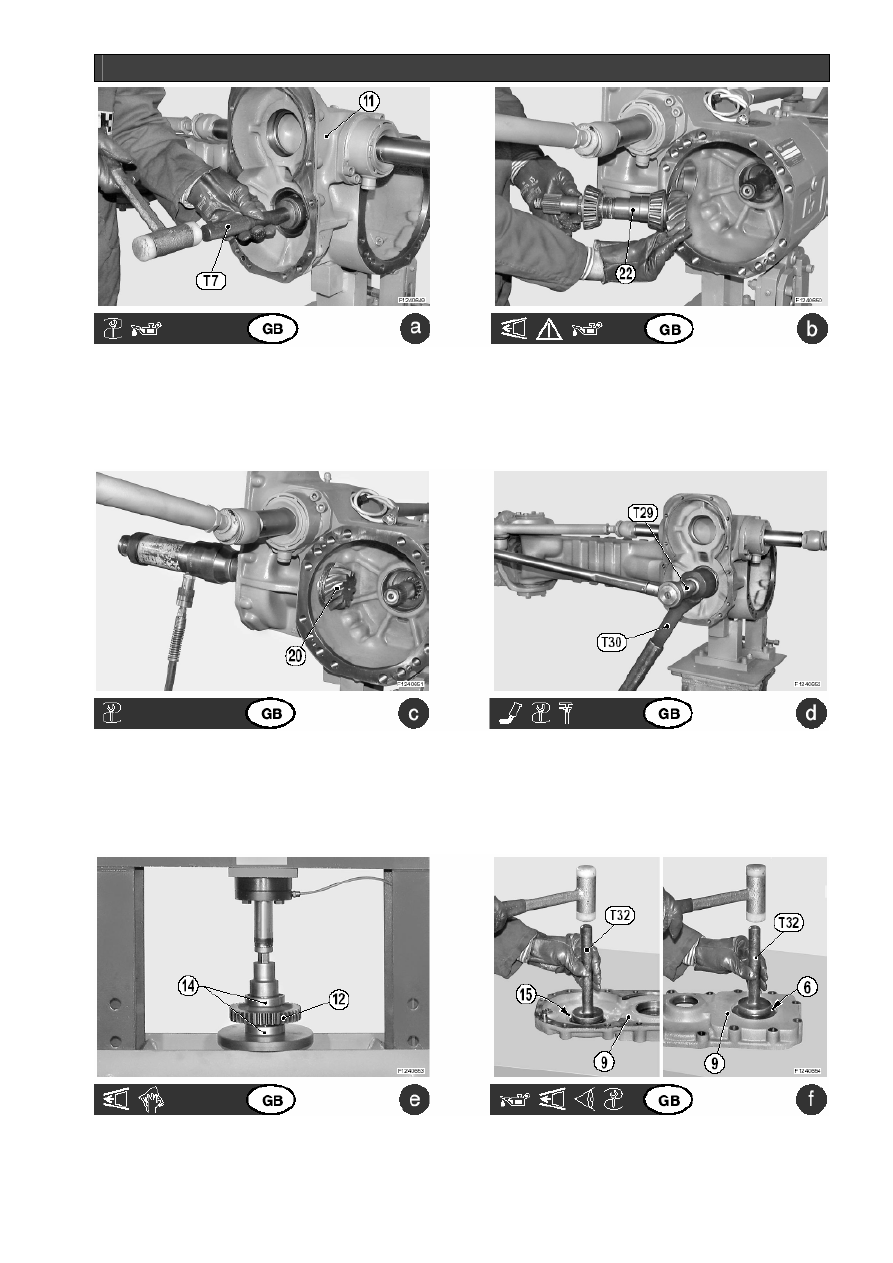

Определите  величину  распорных  шайб (23) и (24) и
вставьте подпятники конического подшипника шестер-
ни в корпус редуктора (11). (Смотрите раздел

«КАК УС-

ТАНОВИТЬ  И  ОТРЕГУЛИРОВАТЬ  КОНИЧЕСКОЕ  ЗУБ-
ЧАТОЕ КОЛЕСО»

).

С помощью инструмента Т7 вставьте стопорное кольцо
(25), смазанное предварительно консистентной смазкой.

Соберите  узел  шестерни,  как  показано  на  рисунке,
следя  за  тем,  чтобы  промежуточная  втулка (22) была
правильно ориентирована.

ПРИМЕЧАНИЕ.

  Нанесите  консистентную  смазку  на

внешнюю поверхность промежуточной втулки (22).





Используя инструменты Т28С, Т28D и Т28В, соеди-
ненные с прессом, вставьте узел шестерни (20) в сбо-
ре.

Нанесите локтит 242 на резьбу шестерни и наверните коль-
цевую  гайку (19). Наденьте  специальный  ключ  Т30  на
кольцевую гайку и установите хвостовик Т29 на шестерню
(20). Зажмите кольцевую гайку (19) в соответствии с проце-
дурой (смотрите раздел «

КАК УСТАНОВИТЬ И ОТРЕГУЛИ-

РОВАТЬ КОНИЧЕСКОЕ ЗУБЧАТОЕ КОЛЕСО»

) и проверьте,

чтобы затягивающий момент составлял 170-220 Нм.





С  помощью  пресса  поставьте  подшипники (14) и  про-
межуточную втулку (16) на верхний сателлит (12).

ОСТОРОЖНО!

 Промежуточная втулка (16) должна рас-

полагаться между внешним подшипником и шестерней.

Нанесите консистентную смазку на стопорные кольца
(15) и (6); поставьте стопорные кольца в крышке (9) с
помощью инструмента Т32.

216

КАК ПОСТАВИТЬ ИНТЕГРИРОВАННЫЙ РЕДУКТОР (602)

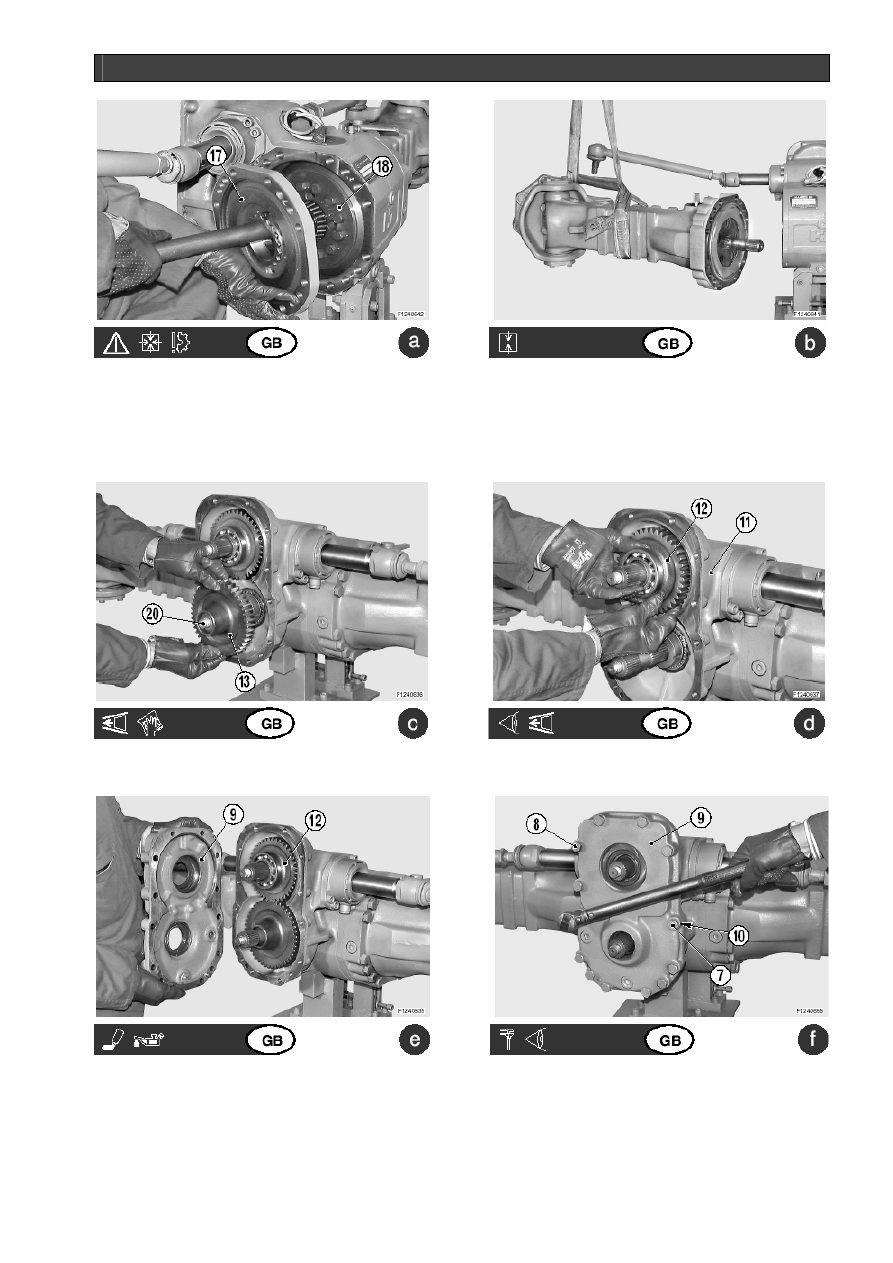

Поставьте  на  место  блок  дифференциала (18) и  про-
межуточную крышку (17).

ОСТОРОЖНО!

  При  замене  коронной  шестерни  уста-

новите заново зазоры.
Подробнее  смотрите  в  разделе  «

КАК  УСТАНОВИТЬ  И

ОТРЕГУЛИРОВАТЬ БЛОК ДИФФЕРЕНЦИАЛА»

.

Поставьте на место полуось в сборе, соблюдая ее гори-
зонтальность,  и  зафиксируйте  полуось,  выполнив  со-
ответствующие  процедуры,  указанные  в  разделе  «

КАК

УСТАНОВИТЬ ТОРМОЗНЫЕ БЛОКИ»

.

Подсоедините также рулевую тягу.





Установите нижний сателлит (13) на шестерню (20).

Вставьте  в  корпус  редуктора (11) блок  верхней  шес-
терни (12).





Нанесите  локтит 510 на  фиксирующую  поверхность
корпуса редуктора (11).
Смажьте  стопорные  кольца (6) и (15); поставьте
крышку (9) и  посадите  ее  (при  необходимости),  по-
стукивая легко пластмассовым молоточком.

Зажмите  крышку (9) винтами (7) и (8) с  соответст-
вующими  шайбами (10). Затягивайте  винты  перекре-
стным способом.
Установка затягивающего момента ключа: 82-91 Нм.




218

КАК ПОСТАВИТЬ ИНТЕГРИРОВАННЫЙ РЕДУКТОР (602)

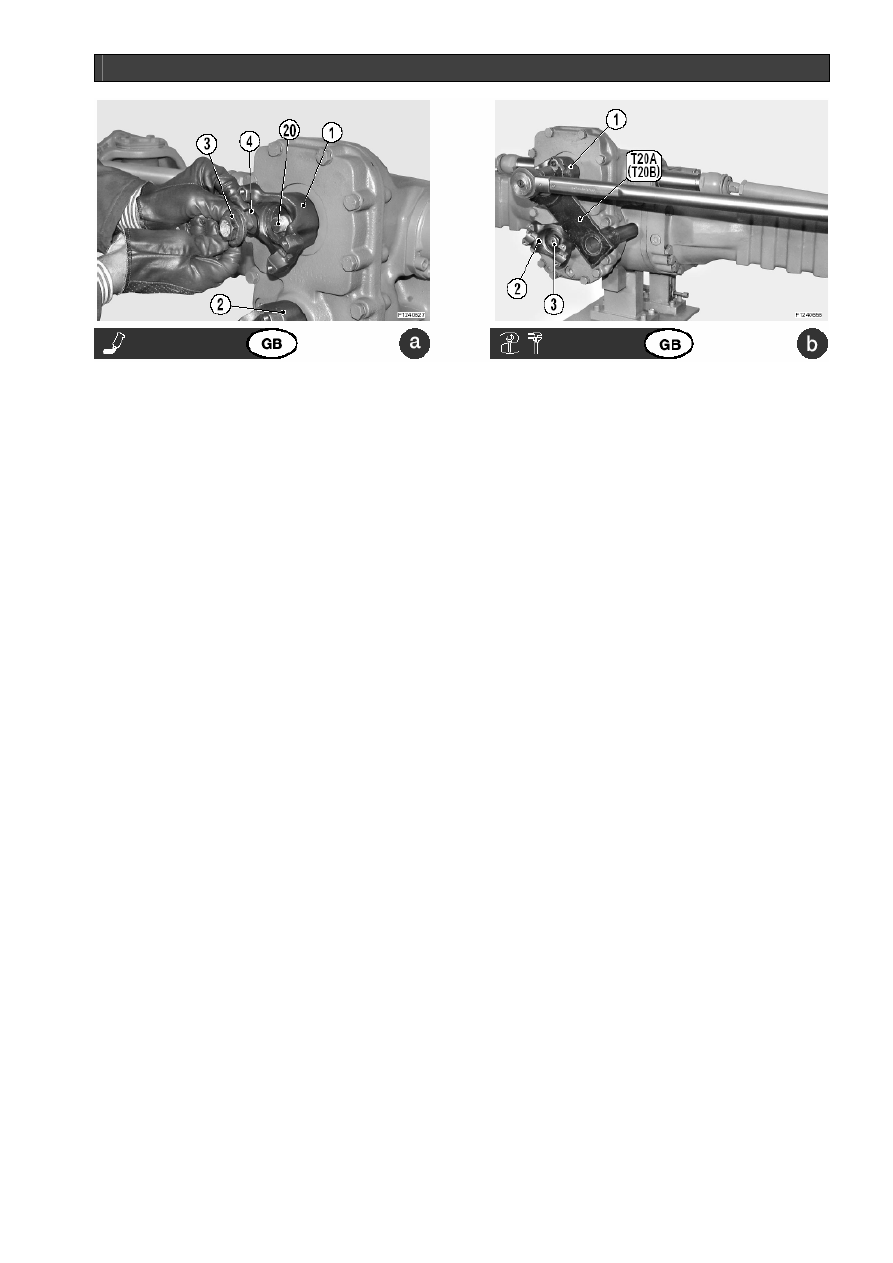

Установите верхний (1) и нижний (2) фланцы.
Нанесите  локтит 242 на  резьбовую  часть  шестерни
(20)  и  верхнюю  шестерню (12). Установите  кольце-
вые уплотнения (4) и (3).

Установите  инструмент  Т20А  (или  Т20В)  на  фланцы
(1) и (2) и затяните гайки с помощью динамометриче-
ского ключа.
Установка затягивающего момента ключа: 280-310 Нм.














































220
