Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 42

КАК СНЯТЬ ИНТЕГРИРОВАННЫЙ РЕДУКТОР (602)

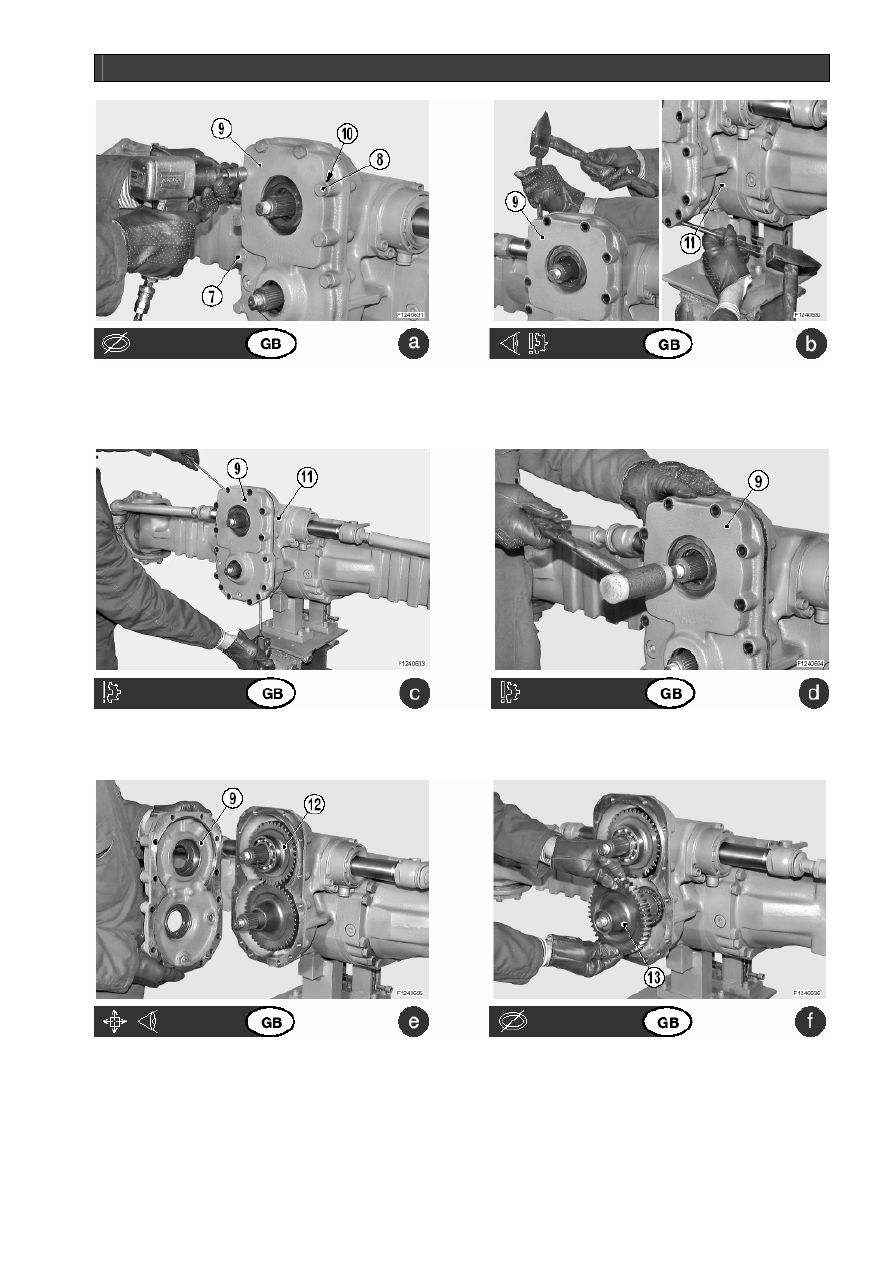

Выверните стопорные винты (7), (8) и соответствую-
щие шайбы (10) из крышки (9).

Вставьте  поочередно  пробойник  в  предусмотренные
пазы и, легко постукивая молотком, отделите крышку
(9) от корпуса коробки редуктора (11).






Вставьте два рычага в предусмотренные пазы и сни-
мите крышку (9) с корпуса коробки редуктора (11).

Постучите  легко  молотком,  чтобы  отделить  крышку
(9) от верхней шестерни (12).






Потяните  крышку (9) наружу  и  удалите  оставшуюся
смазку.

Снимите нижнюю шестерню.







208

КАК СНЯТЬ ИНТЕГРИРОВАННЫЙ РЕДУКТОР (602)

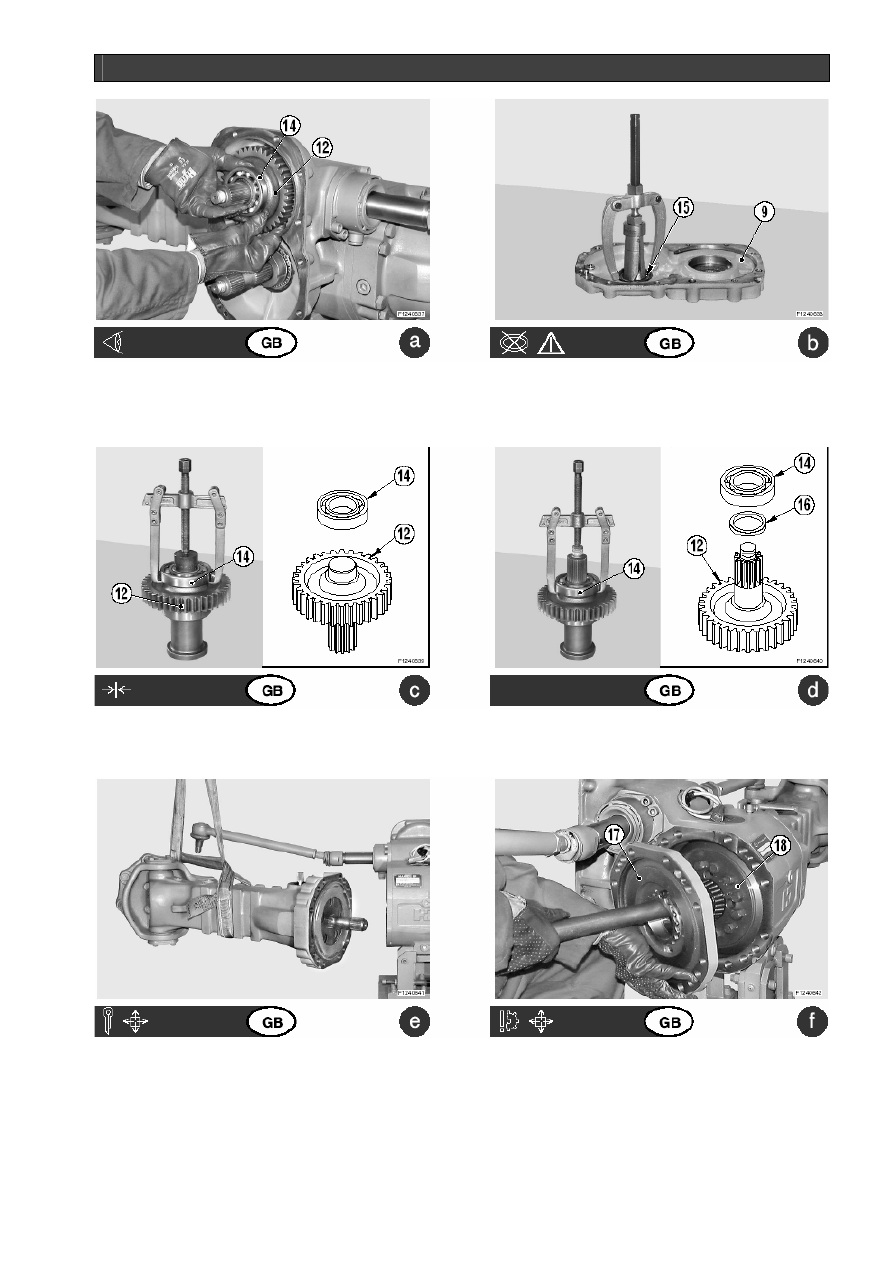

Снимите  узел  верхней  шестерни (12) вместе  с  под-
шипниками (14).

С помощью съемника снимите стопорное кольцо (15) с
крышки (9) и отправьте его в утиль.

ПРИМЕЧАНИЕ.

 Пометьте направление монтажа.






Снимите внутренний подшипник (14) с узла редукто-
ра (12).

Снимите  внешний  подшипник (14) и  промежуточную
втулку (16).






Отсоедините  от  коробки  рулевого  механизма  руле-
вую  тягу,  расположенную    сбоку  от  промежуточной
крышки.
Снимите полностью полуось.
Подробности  смотрите  в  разделе

«ПРОВЕРКА  ИЗНО-

СА И ЗАМЕНА ТОРМОЗНЫХ ДИСКОВ»

.

Снимите  промежуточную  крышку (17) и  полностью
блок дифференциала (18).
Подробности  смотрите  в  разделе

«КАК  СНЯТЬ  БЛОК

ДИФФЕРЕНЦИАЛА»

.




210

КАК СНЯТЬ ИНТЕГРИРОВАННЫЙ РЕДУКТОР (602)

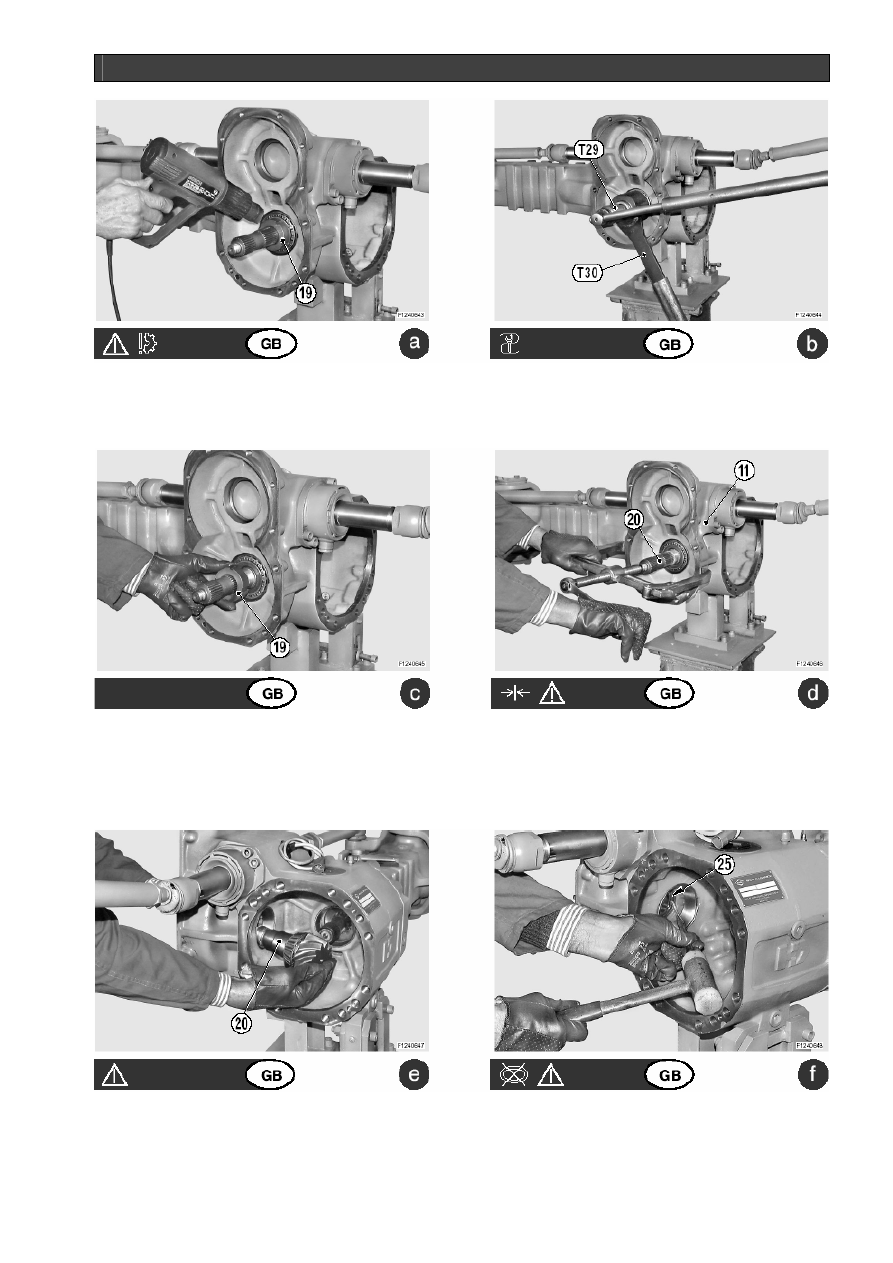

Нагрейте кольцевую гайку (19) примерно до 80

о

С.

Наденьте  специальный  гаечный  ключ  Т30  на  правую
гайку (19) и  установите  хвостовик  Т29  на  шестерню
(20).






Отверните кольцевую гайку (19).

С помощью съемника достаньте шестерню (20) вместе
с  внутренним  подшипником (21), распорной  втулкой
(22) и распорными шайбами.

ПРИМЕЧАНИЕ.

  Подпятники  подшипников  остаются  в

центральном корпусе (11).






Извлеките узел шестерни (20) в сборе.

ПРИМЕЧАНИЕ.

  Тщательно  сверьте  и  отметьте  на-

правление установки промежуточной втулки.

С  помощью  пробойника  и молотка  извлеките  стопор-
ное кольцо (25).

ПРИМЕЧАНИЕ.

  Отметьте  направление  установки  сто-

порного кольца (24).



212

КАК СНЯТЬ ИНТЕГРИРОВАННЫЙ РЕДУКТОР (602)
