Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 41

КАК СОБРАТЬ БЛОК ДИФФЕРЕНЦИАЛА С АВТОБЛОКИРОВКОЙ (25 % И 45 %)

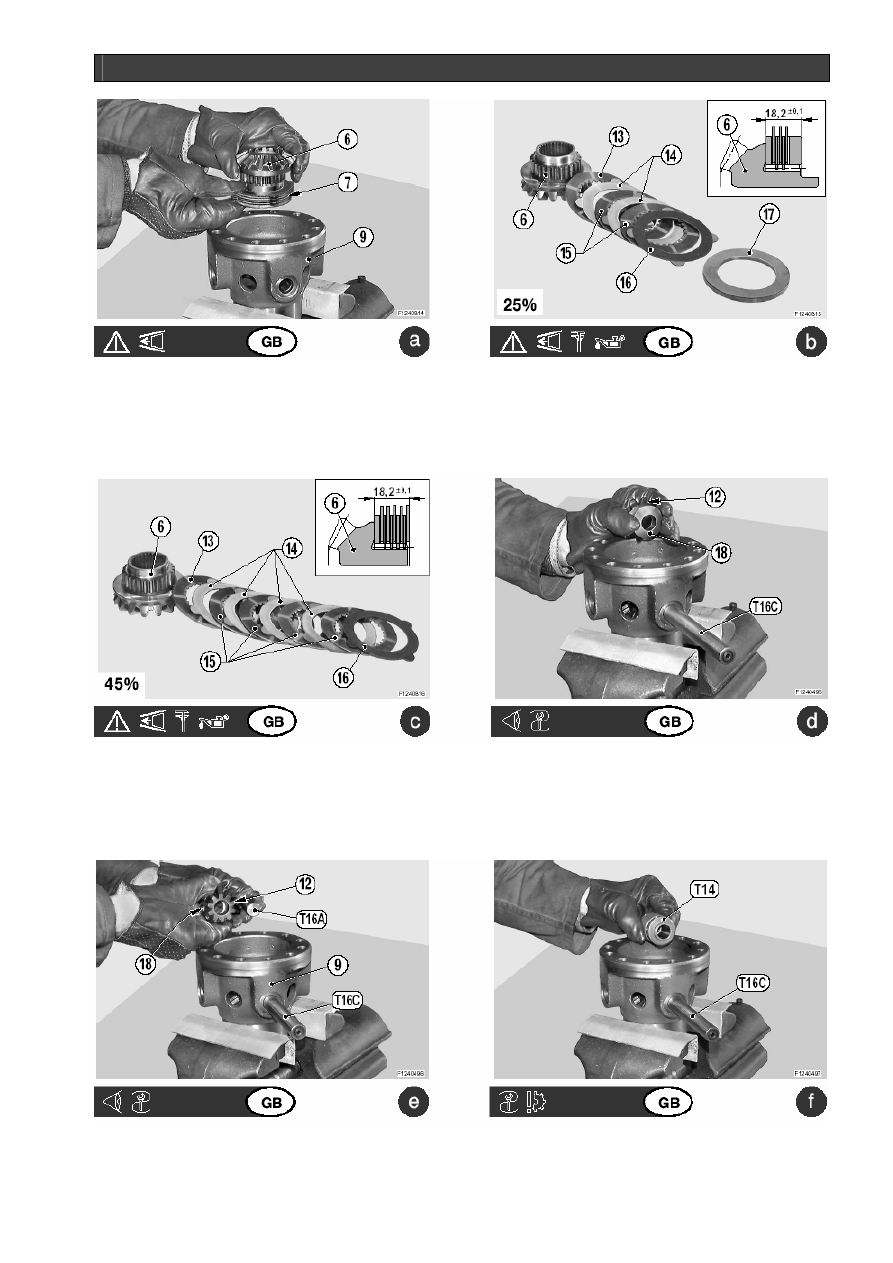

Поместите узел трения (7) – пригодный для конкрет-
ного типа скольжения – и сателлит (6) в блок диффе-
ренциала (9).
Состав блока показан на иллюстрациях ниже.

СОСТАВ 25 % УЗЛА ТРЕНИЯ

Упорное  кольцо  с  усиленной  прокладкой (13), сталь-
ные  кольца (14) и  упорные  кольца (15) попеременно,
концевое кольцо (16) и промежуточная втулка (17).

ОСТОРОЖНО!

 У колец (13) и (16) сторона без насечек

должна быть обращена наружу.





СОСТАВ 45 % УЗЛА ТРЕНИЯ

Упорное  кольцо  с  усиленной  прокладкой (13), сталь-
ные кольца (14) и упорные кольца (15) попеременно,
концевое кольцо (16) и промежуточная втулка (17).

ОСТОРОЖНО!

 У колец (13) и (16) сторона без насечек

должна быть обращена наружу.

Установите прокладку (18) и первый сателлит (12).
Удерживайте их на месте с помощью штанги Т16С.





С  помощью  штифта  Т16А  установите  второй  сател-
лит (12) и соответствующую прокладку (18).

Вставьте  инструмент  Т14  между  двумя  сателлитами
(12). Выровняйте весь узел, протолкнув штангу Т16С
внутрь до отказа, пока не выскочит штифт Т16А.

190

КАК СОБРАТЬ БЛОК ДИФФЕРЕНЦИАЛА С АВТОБЛОКИРОВКОЙ (25 % И 45 %)

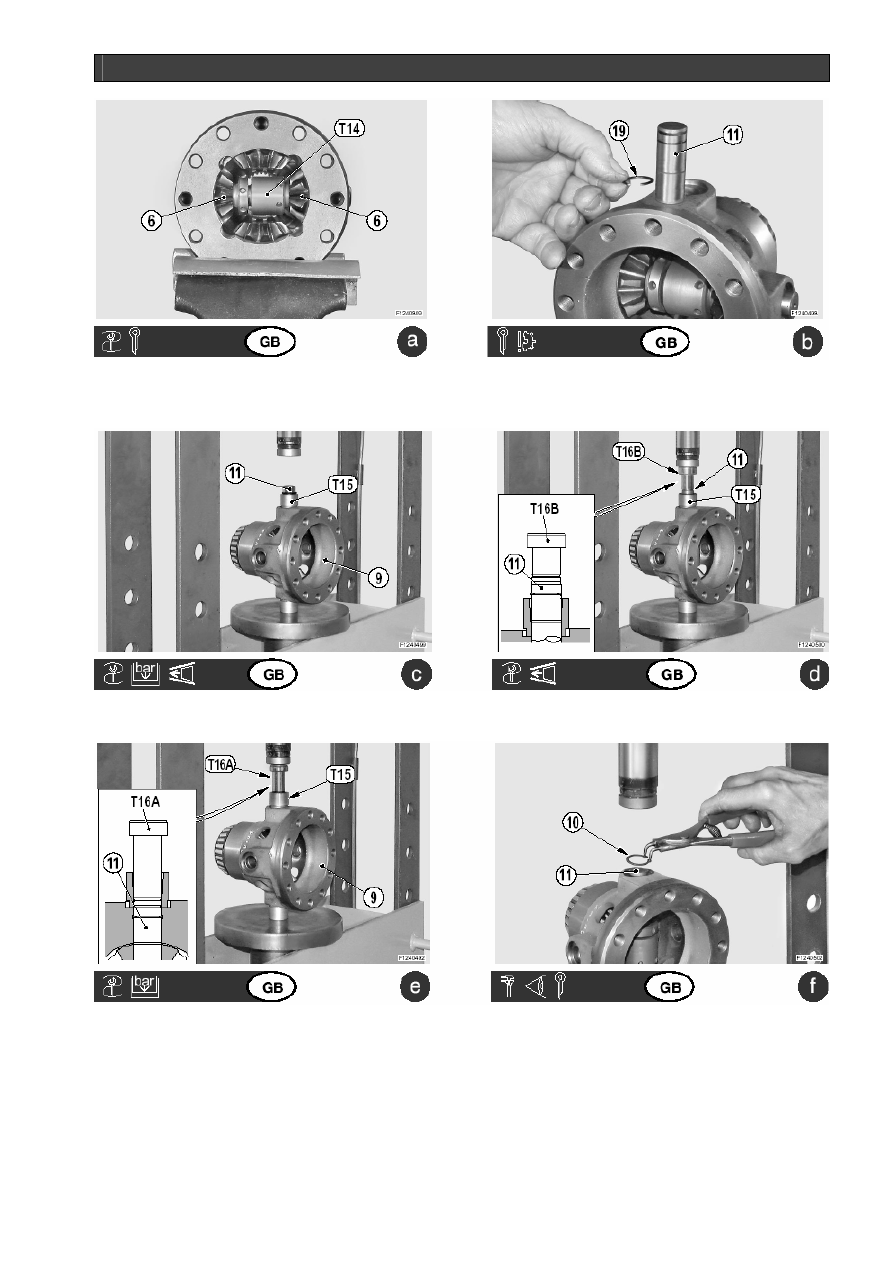

Зажмите инструмент Т14 за сателлитами (12).
После  блокировки  инструмента  извлеките  штангу
Т16С.

Установите стопорные кольца (19) на пальцах (11).





Поместите  блок  дифференциала (9) под  пресс,  уста-
новите втулку Т15 и вставьте палец сателлита (11).

Поместите  штифт  Т16В  сверху  на  палец  сателлита
(11).





Вдавите штифт Т16В до отказа вниз.

Извлеките штифт Т16В, втулку Т15 и установите сто-
порное кольцо (10) на палец (11).

ОСТОРОЖНО!

  Убедитесь,  что  стопорное  кольцо  от-

центрировано  в  гнезде  и  посажено  на  поверхность
блока дифференциала.
Повторите операции на другом пальце сателлита и на
другом блоке сателлита.





192

КАК СОБРАТЬ БЛОК ДИФФЕРЕНЦИАЛА С АВТОБЛОКИРОВКОЙ (25 % И 45 %)





Проверьте, чтобы у сателлитов был небольшой зазор
относительно первой планетарной передачи.
Установите вторую планетарную передачу (6) и вто-
рой узел трения (7) в блок дифференциала (9).

Выровняйте  смазочные  отверстия  с  пазами  в  корпусе
дифференциала.  Ориентируйте  отверстия  коронной
шестерни (4) в направлении выступов тормозного бло-
ка.

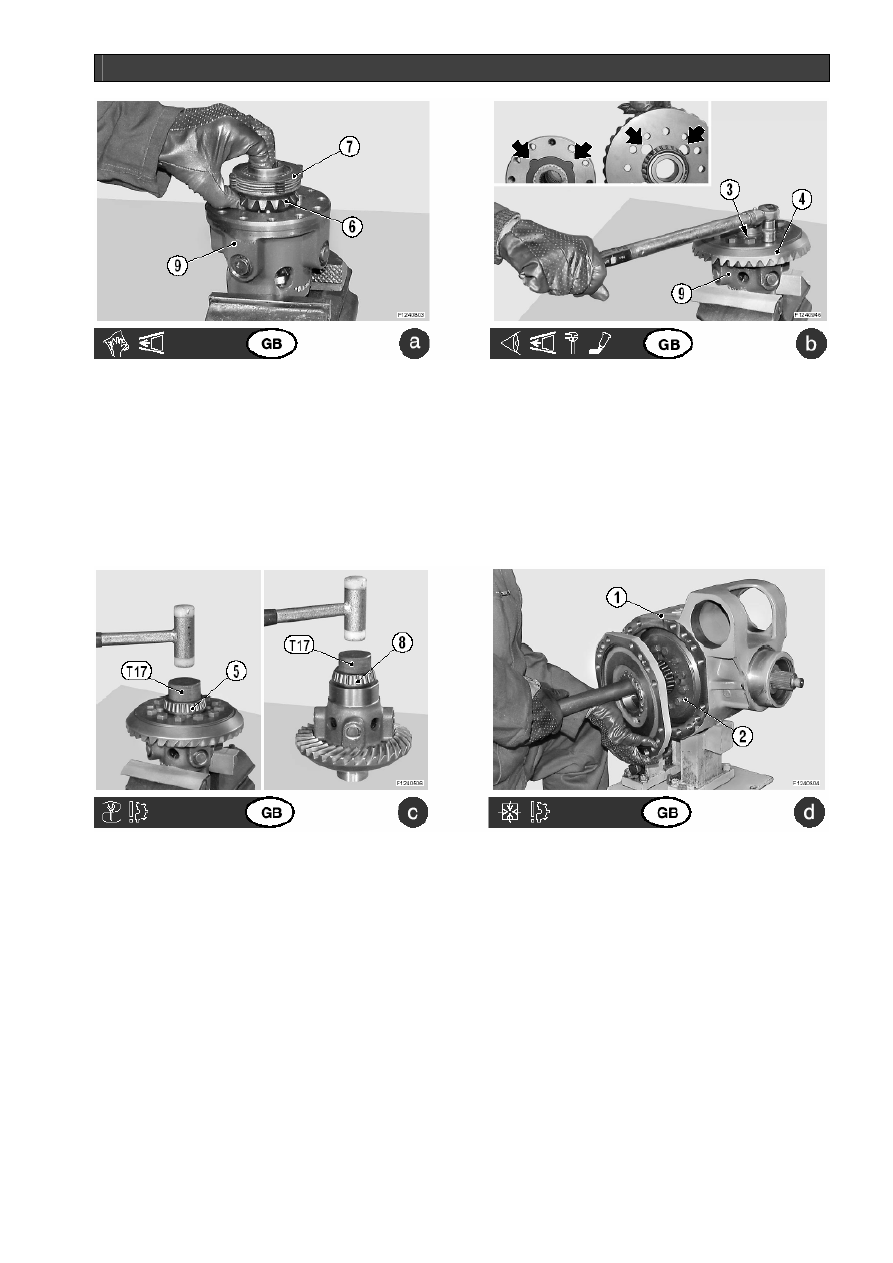

Установите  коронную  шестерню (4) на  блок  диффе-
ренциала (9) и зафиксируйте ее винтами (3), покрыты-
ми предварительно локтитом 242.
Установка затягивающего момента  ключа  для винтов:
128-142 Нм.

ПРИМЕЧАНИЕ.

  Затягивайте  винты  перекрестным  спо-

собом.





Если сняты подшипники (5) и (8), установите их, ис-
пользуя инструмент Т17.

Установите собранный узел дифференциала (2) в цен-
тральный корпус (1). Подробности смотрите в разделе

«УСТАНОВКА БЛОКА ДИФФЕРЕНЦИАЛА»

.



















194

КАК СНЯТЬ ИНТЕГРИРОВАННЫЙ РЕДУКТОР (602)





На  рисунке  показана  ось  с  интегрированным  редук-
тором с механическими фланцами; процедуры снятия
и установки относятся и к фланцам DIN.

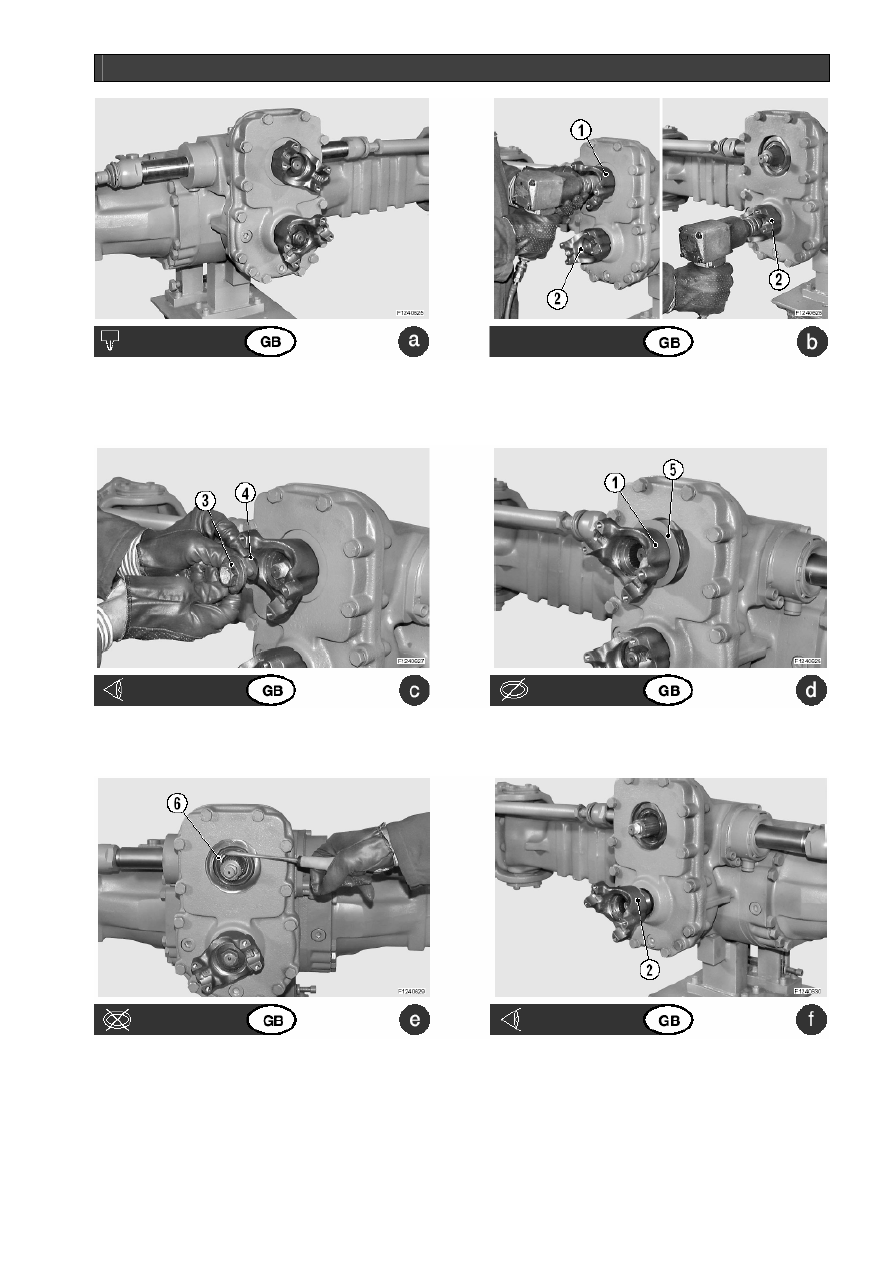

Отпустите  контргайки  на  верхнем (1) и  нижнем (2)
фланцах.






Снимите гайки (3) и кольцевые уплотнения (4).

Снимите верхний фланец (2) вместе с пылезащитным
кольцом (5).






Снимите  стопорное  кольцо (6) и  отправьте  его  в
утиль.

Снимите нижний фланец (2).







206
