УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ


ФАКУЛЬТАТИВНЫЕ УСТРОЙСТВА
МЕХАНИЧЕСКИЙ ПАРКОВОЧНЫЙ ТОРМОЗ
●  Снятие и разборка ................................................................................................................................ 128
●  Сборка и установка .............................................................................................................................. 132


САМОБЛОКИРУЮЩИЙСЯ ДИФФЕРЕНЦИАЛ
●  Разборка ................................................................................................................................................ 184
●  Сборка ................................................................................................................................................... 190

ИНТЕГРИРОВАННЫЙ РЕДУКТОР
●  Снятие ................................................................................................................................................... 206
●  Сборка ................................................................................................................................................... 216



















































126

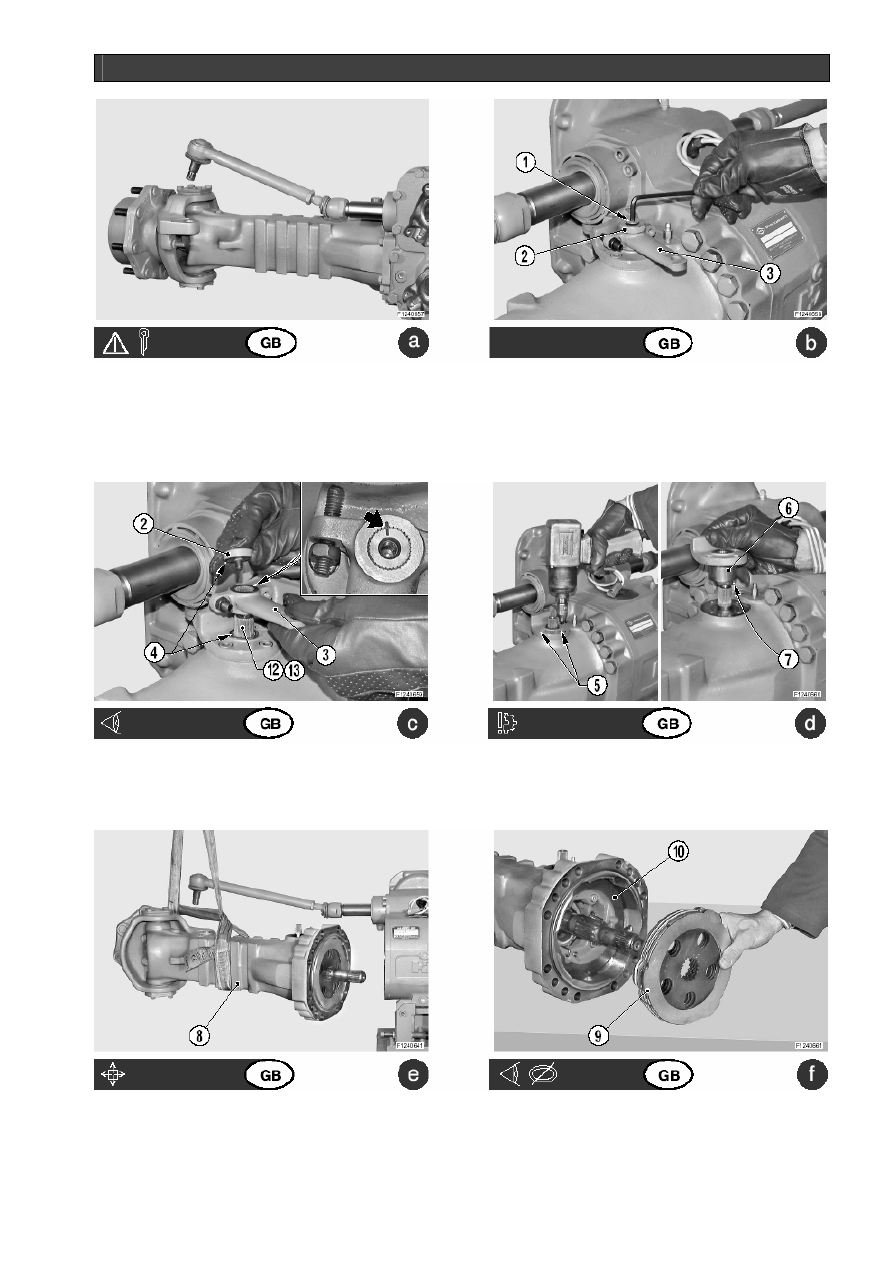

КАК ДЕМОНТИРОВАТЬ МЕХАНИЧЕСКИЙ ПАРКОВОЧНЫЙ ТОРМОЗ





ПРИМЕЧАНИЕ.

  На  обеих  полуосях  используются

одинаковые  операции  разборки;  их  выполнение  воз-
можно только при отпущенных рычагах (3).
Отсоедините  тягу  от  коробки  рулевого  механизма.
Подробности  смотрите  в  разделе

«КАК  СНЯТЬ  РУЛЕ-

ВОЙ ЦИЛИНДР»

.

Выверните винт (1), блокирующий шайбу (2), которая
стопорит рычаг (3).





Снимите  шайбу (2), рычаг (3) и  кольцевые  уплотне-
ния (4).
Пометьте положение рычагов (3) относительно упор-
ных рычагов (12) и (13).

Выверните  винты (5) и  снимите  втулку (6) вместе  с
кольцевым уплотнением (7).





Застропите всю полуось (8) и слегка натяните строп.
Снимите  полуось  целиком;  подробности  смотрите  в
разделе

«ПРОВЕРКА  И  ЗАМЕНА  ТОРМОЗНЫХ  ДИС-

КОВ»

.

Снимите тормозные диски (9) и узел поршня (10).
Подробности  смотрите  в  разделе

«ПРОВЕРКА  И  ЗА-

МЕНА ТОРМОЗНЫХ ДИСКОВ»

.



128

КАК ДЕМОНТИРОВАТЬ МЕХАНИЧЕСКИЙ ПАРКОВОЧНЫЙ ТОРМОЗ





Если  требуется  замена  пальцев (11), зажмите  пор-
шень (10) в тисках с губами, покрытыми материалом
с гладкой поверхностью, и извлеките пальцы.

Если  требуется  замена  упорных  рычагов (12) и (13),
извлеките  кардан (14), прежде  чем  снимать  полуоси
(8).
Подробности  смотрите  в  разделе

«КАК  СНЯТЬ  КАР-

ДАН»

.








130

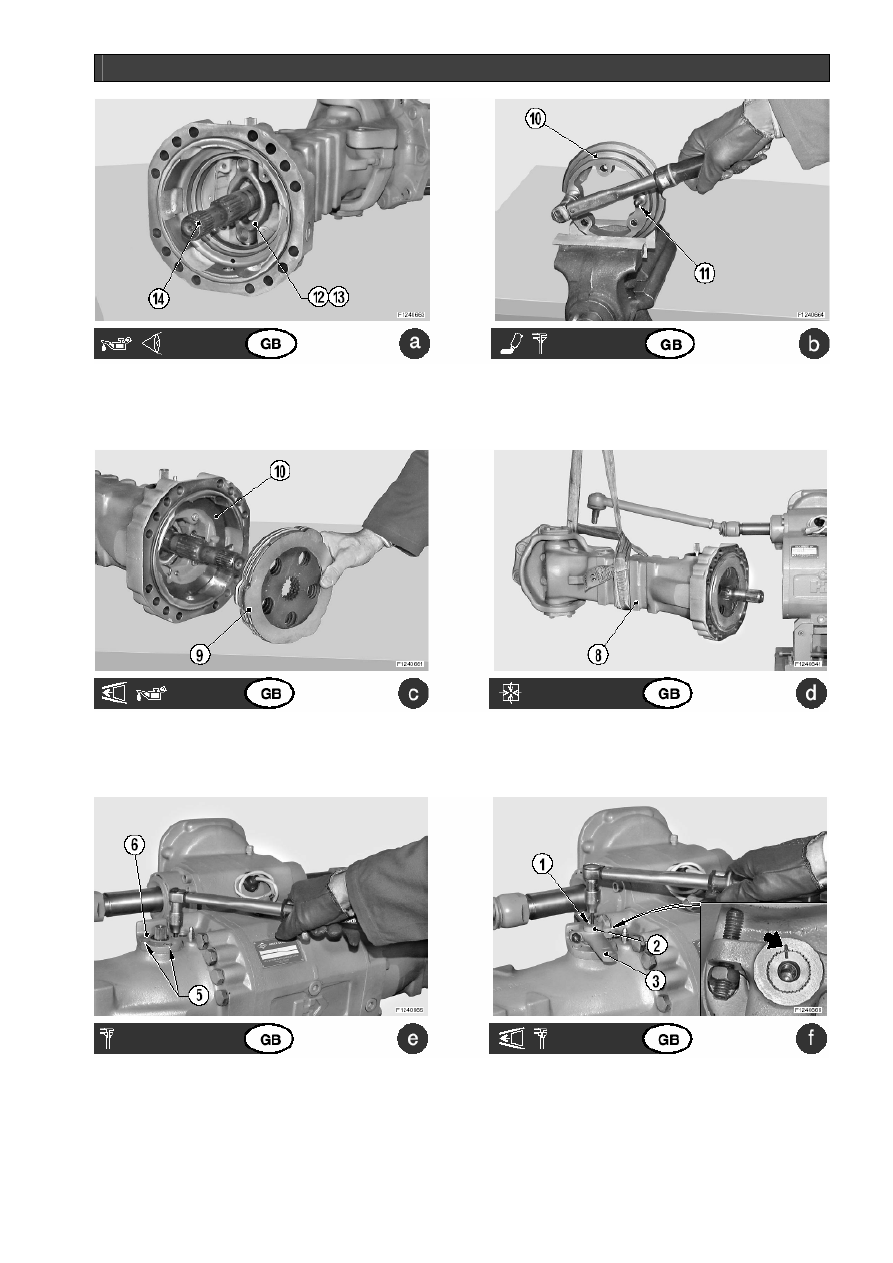

КАК СОБРАТЬ МЕХАНИЧЕСКИЙ ПАРКОВОЧНЫЙ ТОРМОЗ





Вставьте  упорные  рычаги (12) и (13), затем  вставьте
кардан (14). Подробности  смотрите  в  разделе

«КАК

УСТАНОВИТЬ КАРДАН»

.

Нанесите локтит 270 на резьбовую часть пальцев (11)
и поставьте их на поршень (10).
Зажмите их: установка затягивающего момента ключа
30-35 Нм.





Установите на место поршень (10) и тормозные диски
(9).  Подробности  смотрите  в  разделе

«КАК  СОБРАТЬ

ТОРМОЗНЫЕ БЛОКИ»

.

Поставьте полуоси (8) на основной корпус; проверьте,
чтобы  они  были  установлены  ровно,  и  закрепите  по-
луоси, следуя процедурам, показанным в разделе

«КАК

СОБРАТЬ ТОРМОЗНЫЕ БЛОКИ»

.





Вставьте втулку (6) вместе с кольцевым уплотнением
(7)  и  закрепите  ее  винтами (5). Затяните  винты  при
установке  затягивающего  момента  ключа 23.8-26.2
Нм.

Установите  последовательно  кольцевое  уплотнение
(4), рычаг (3) и шайбу (2) с соответствующим кольце-
вым уплотнением (4). Закрепите винтом (1) и затяните
при  установке  затягивающего  момента  ключа 23.8-
26.2 Нм.

ОСТОРОЖНО!

  Следите  за  метками,  нанесенными  при

разборке.

132
