Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 40

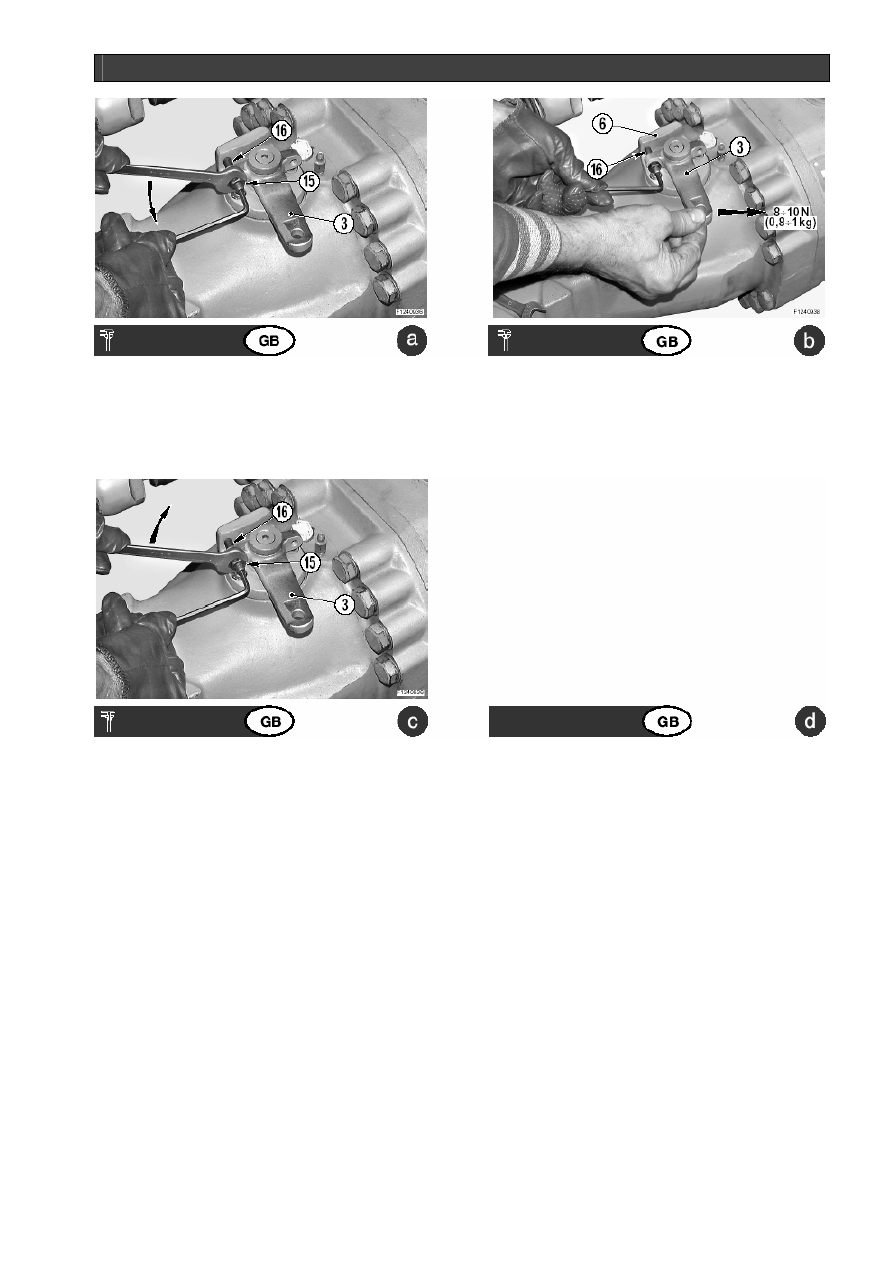

КАК СОБРАТЬ МЕХАНИЧЕСКИЙ ПАРКОВОЧНЫЙ ТОРМОЗ





Подсоедините  тормозную  систему  и  подайте  макси-
мальное  рабочее  давление,  чтобы  посадить  на  место
диски.
Сбросьте давление, отпустите гайку (15) и выверните
штифт (16) на несколько оборотов.

Приложите усилие в 8-10 Н (0.8-1 кг) к рычагу (3). На-
правьте усилие в направлении торможения, чтобы уст-
ранить  холостой  ход.  Пока  действует  сила,  затяните
штифт (16), пока он не упрется во втулку (6).






Зафиксируйте  штифт (16) в  таком  положении  с  по-
мощью гайки (15).
Установка затягивающего момента ключа: 20-25 Нм.

ОСТОРОЖНО!

 Холостой ход нужно убрать без пред-

варительной нагрузки на упорные рычаги (12) и (13).

ОСТОРОЖНО!

  После  подсоединения  кабеля  управле-

ния  проверьте,  чтобы  при  отпускании  тормоза  оба
штифта (16) упирались во втулку (6).























134

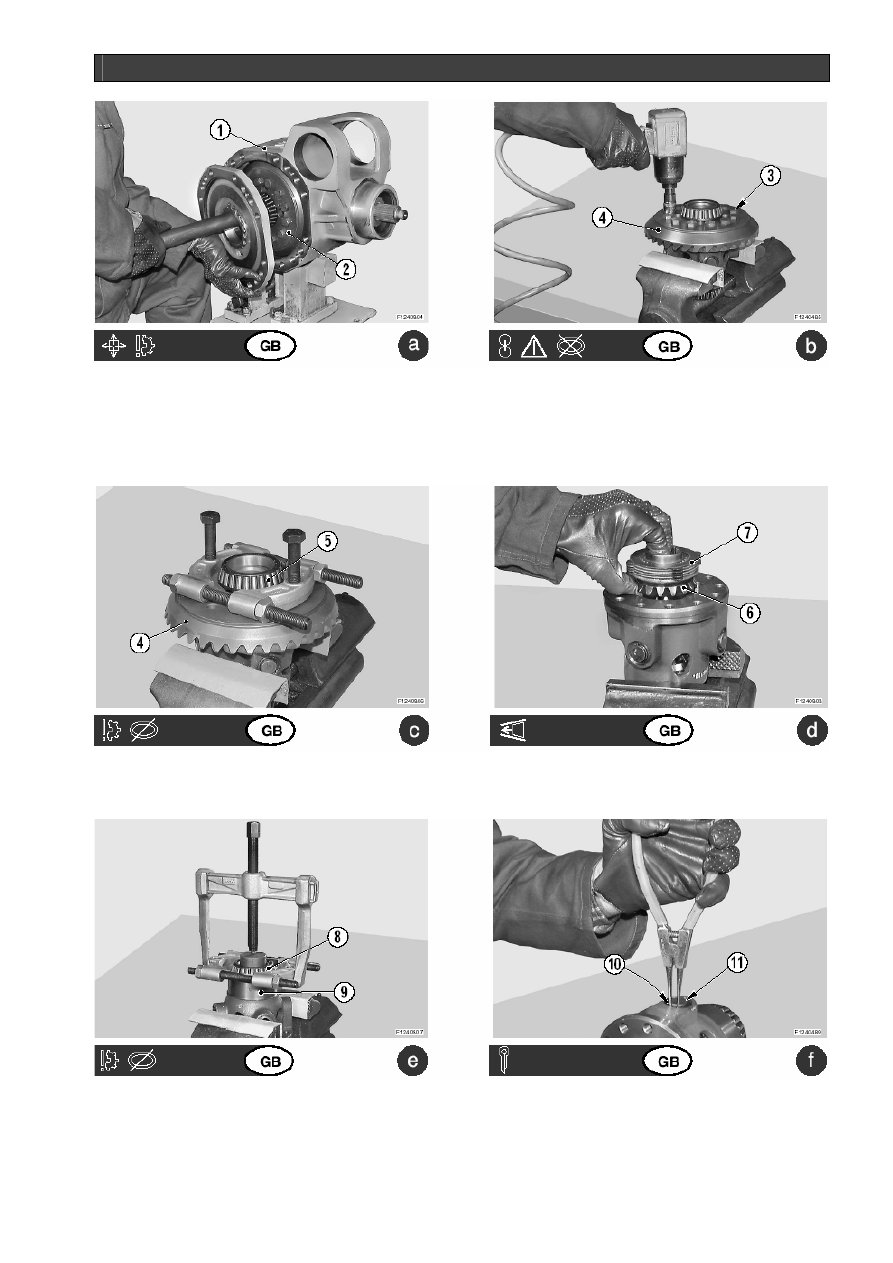

КАК СНЯТЬ БЛОК ДИФФЕРЕНЦИАЛА С АВТОБЛОКИРОВКОЙ





Снимите  полностью  блок  дифференциала (2) с  цен-
трального узла оси (1). Подробности смотрите в раз-
деле

«СНЯТИЕ БЛОКА ДИФФЕРЕНЦИАЛА»

.

Выверните стопорные винты (3) из коронной шестерни
(4).

ПРИМЕЧАНИЕ.

  Отметьте  положение  углублений  цен-

трального отверстия относительно выступов на сталь-
ных дисках узла трения.






Если  подшипник (5) нуждается  в  замене,  снимите
его; снимите коронную шестерню (4).

Снимите сателлит (6) и целиком узел трения (7).






Если требуется замена подшипника (8), достаньте его
из блока дифференциала (9).

Снимите стопорное кольцо (10) с пальцев (11) плане-
тарной передачи (12).





184

КАК СНЯТЬ БЛОК ДИФФЕРЕНЦИАЛА С АВТОБЛОКИРОВКОЙ





Вставьте инструмент Т14 между планетарными пере-
дачами (12).

Используя  два  пробойника,  вставьте  инструмент  Т14
между планетарными передачами (12).

ОСТОРОЖНО!

Тщательно следите за тем, чтобы инст-

румент  Т14  оставался  вровень  с  пальцами (11) при
блокировке.





Поместите  блок  дифференциала (9) под  пресс,  уста-
новите  втулку  Т15  и  вставьте  штифт  Т16А.  Вдавите
штифт Т16А на полный ход.

Вытащите штифт Т16А и втулку Т15.

ПРИМЕЧАНИЕ.

  В  этом  состоянии  палец (11) остается

внутри инструмента Т14.






Извлеките инструмент Т14 вместе с пальцем сателли-
та (11).

Оставив отпущенный сателлит на месте, заблокируйте
вновь инструмент Т14. Повторите операцию по извле-
чению пальца со вторым пальцем сателлита (11).
Повторите эту же операцию для остальных пальцев.




186

КАК СНЯТЬ БЛОК ДИФФЕРЕНЦИАЛА С АВТОБЛОКИРОВКОЙ





Уберите  инструмент  Т14  и  извлеките  из  блока  диф-
ференциала (9) оба  концевых  сателлита (12), 2-ю
планетарную  передачу (6) и  полностью  соответст-
вующий узел трения (7).








ВЕРСИЯ 45 %








188
