Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 44









ДЕМОНТАЖ СТОЯНОЧНОГО ТОРМОЗА



40-3-4-M94 EN





MT 732 Серия B-E2
MT 932 Серия B-E2
MLT 630 Turbo Серия B-E2
MLT 630 120 LSU Серия B-E2
MLT 634 Turbo LSU Серия B-E2
MLT 634 120 LSU Серия B-E2
MLT 634 120 LSU POWERSHIFT Серия B-E2
MLT 731 Turbo Серия B-E2
MLT 731 Turbo LSU Серия B-E2


































09 / 04 / 2004

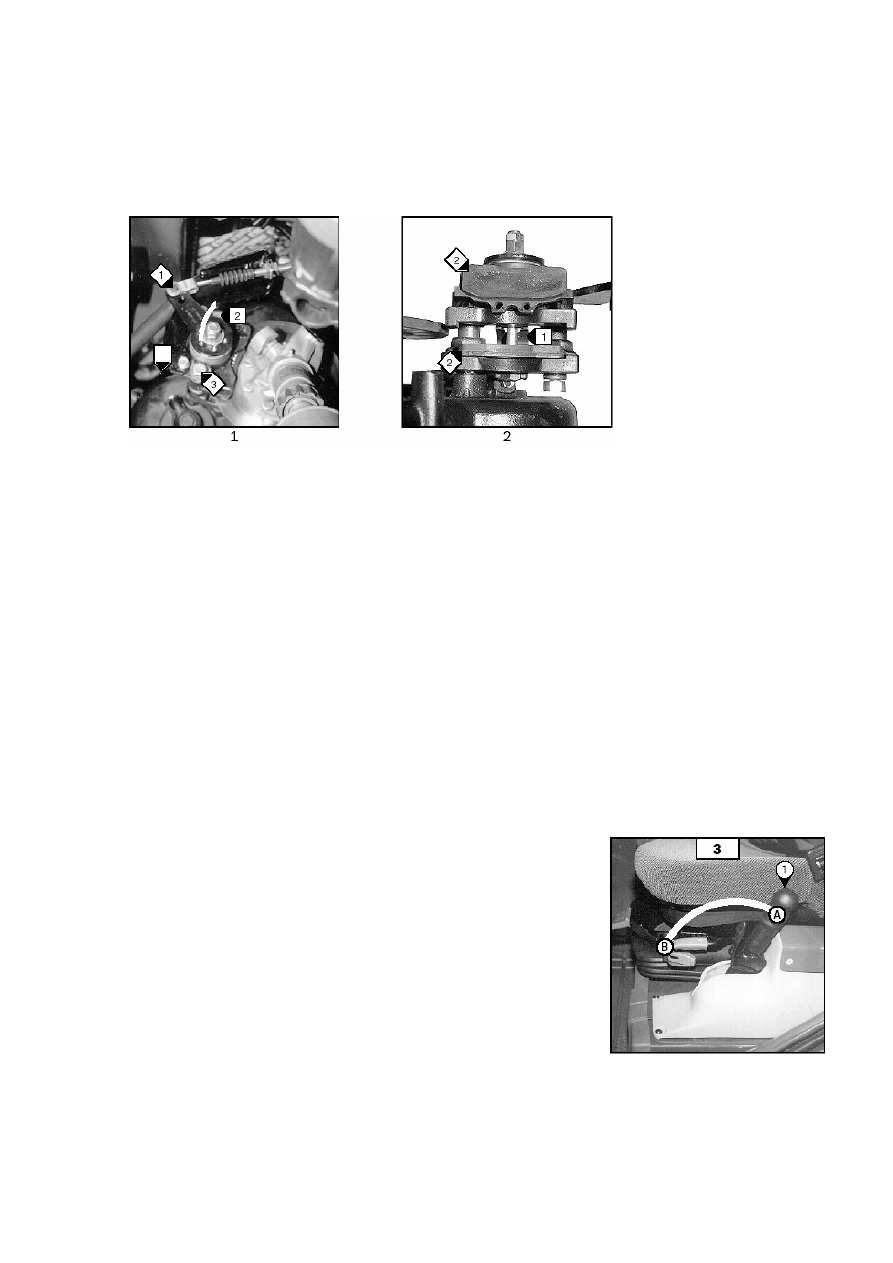

СНЯТИЕ КОЛОДОК СТОЯНОЧНОГО ТОРМОЗА


-  Установите  автопогрузчик  на  ровной  площадке,  отпустите  стояночный  тормоз,  установите    ре-

версный механизм коробки передач и рычаг управления коробкой передач в нейтральное поло-
жение.

-  Зафиксируйте автопогрузчик на месте.






-  Отсоедините  кабель 1 стоя-

ночного тормоза.

-  Выверните  верхний  винт  на

держателе кабеля 2.

-  Оберните  держатель  кабеля

вокруг нижнего винта 3.

-  Сожмите  пружину 1 двумя

отвертками.

-  Снимите колодки 2.






ОБРАТНАЯ СБОРКА КОЛОДОК СТОЯНОЧНОГО ТОРМОЗА




-  Произведите сборку, выполняя операции, описанные в разделе "СНЯТИЕ КОЛОДОК СТОЯНОЧ-

НОГО ТОРМОЗА", в обратном порядке.

-  Проверьте и отрегулируйте стояночный тормоз.



ПРОВЕРКА И РЕГУЛИРОВКА СТОЯНОЧНОГО ТОРМОЗА


Поместите  автопогрузчик  на  площадку  с  уклоном  менее 15 % с  номинальной  нагрузкой  в  транс-
портном положении.

-  Проверьте регулировку затягивания, заблокировав стояночный

тормоз в положении A (рис. 3).

-  Регулировка  является  верной,  если  автопогрузчик  остается

неподвижным на уклоне.

-  При необходимости выполните регулировку.
-  Нажмите  и  отпустите  педаль  тормоза,  затем  отпустите  стоя-

ночный тормоз, поставив его в положение B (рис. 3).

-  Постепенно  затяните  концевую  деталь  рычага 1 (рис. 3) и

вновь проверьте тормоз.

-  Повторяйте  эту  операцию  до  достижения  правильной  регули-

ровки тормоза.















СТРАВЛИВАНИЕ ВОЗДУХА ИЗ

ТОРМОЗНОЙ СИСТЕМЫ



40-4-1-M29 EN







M29

MT 732 Серия 1 и A
MT 732 Turbo Серия 1 и A
MT 932 Серия 1 и A
MT 932 Turbo Серия 1 и A

MLT 629 Серия 1 и A
MLT 629 Turbo Серия 1 и A
MLT 629 120 LS Серия A
MLT 633 Turbo LS Серия 1 и A
MLT 633 Turbo POWERSHIFT Серия 1
MLT 633 120 LS Серия 1 и A
MLT 633 120 LS POWERSHIFT Серия 1 и A


MLT 730 Серия 1 и A
MLT 730 Turbo Серия 1 и A
MLT 730 Turbo LS Серия 1 и A
MLT 730 Turbo POWERSHIFT Серия 1 и A
MLT 730 120 LS Серия 1 и A
MLT 730 120 LS POWERSHIFT Серия 1 и A

M30

MT 732 Серия 1 и A
MT 732 Turbo Серия 1 и A
MT 932 Серия 1 и A
MT 932 Turbo Серия 1 и A






M31



MLT 629 Серия 1 и A
MLT 629 Turbo Серия 1 и A
MLT 629 120 LS Серия A
MLT 633 Turbo LS Серия 1 и A
MLT 633 Turbo POWERSHIFT Серия 1
MLT 633 120 LS Серия 1 и A
MLT 633 120 LS POWERSHIFT Серия 1 и A


MLT 730 Серия 1 и A
MLT 730 Turbo Серия 1 и A
MLT 730 Turbo LS Серия 1 и A
MLT 730 Turbo POWERSHIFT Серия 1 и A
MLT 730 120 LS Серия 1 и A
MLT 730 120 LS POWERSHIFT Серия 1 и A


M32

MT 732 Серия 1 и A
MT 732 Turbo Серия 1 и A
MT 932 Серия 1 и A
MT 932 Turbo Серия 1 и A


MLT 629 Серия 1 и A
MLT 629 Turbo Серия 1 и A
MLT 633 Turbo POWERSHIFT Серия 1

MLT 730 Серия 1 и A
MLT 730 Turbo Серия 1 и A
MLT 730 Turbo POWERSHIFT Серия 1 и A

M33



MLT 629 120 LS Серия A
MLT 633 Turbo LS Серия 1 и A
MLT 633 120 LS Серия 1 и A
MLT 633 120 LS POWERSHIFT Серия 1


MLT 730 Turbo LS Серия 1 и A
MLT 730 120 LS Серия 1 и A
MLT 730 120 LS POWERSHIFT Серия 1 и A

M34

MT 732 Серия 1 и A
MT 732 Turbo Серия 1 и A
MT 932 Серия 1 и A
MT 932 Turbo Серия 1 и A

MLT 629 Серия 1 и A
MLT 629 Turbo Серия 1 и A
MLT 629 120 LS Серия A
MLT 633 Turbo LS Серия 1 и A
MLT 633 120 LS Серия 1 и A


MLT 730 Серия 1 и A
MLT 730 Turbo Серия 1 и A
MLT 730 Turbo LS Серия 1 и A
MLT 730 120 LS Серия 1 и A

M35



MLT 633 Turbo POWERSHIFT Серия 1 и A
MLT 633 120 LS POWERSHIFT Серия 1


MLT 730 Turbo POWERSHIFT Серия 1 и A
MLT 730 120 LS POWERSHIFT Серия 1 и A


M36

MT 732 Серия 1 и A
MT 732 Turbo Серия 1 и A
MT 932 Серия 1 и A
MT 932 Turbo Серия 1 и A

MLT 629 Серия 1 и A
MLT 629 Turbo Серия 1 и A
MLT 633 Turbo LS Серия 1 и A
MLT 633 Turbo POWERSHIFT Серия 1

MLT 730 Серия 1 и A
MLT 730 Turbo Серия 1 и A
MLT 730 Turbo LS Серия 1 и A
MLT 730 Turbo POWERSHIFT Серия 1 и A


M37



MLT 629 120 LS Серия A
MLT 633 120 LS Серия 1 и A
MLT 633 120 LS POWERSHIFT Серия 1


MLT 730 120 LS Серия 1 и A
MLT 730 120 LS POWERSHIFT Серия 1 и A









12 / 09 / 2002

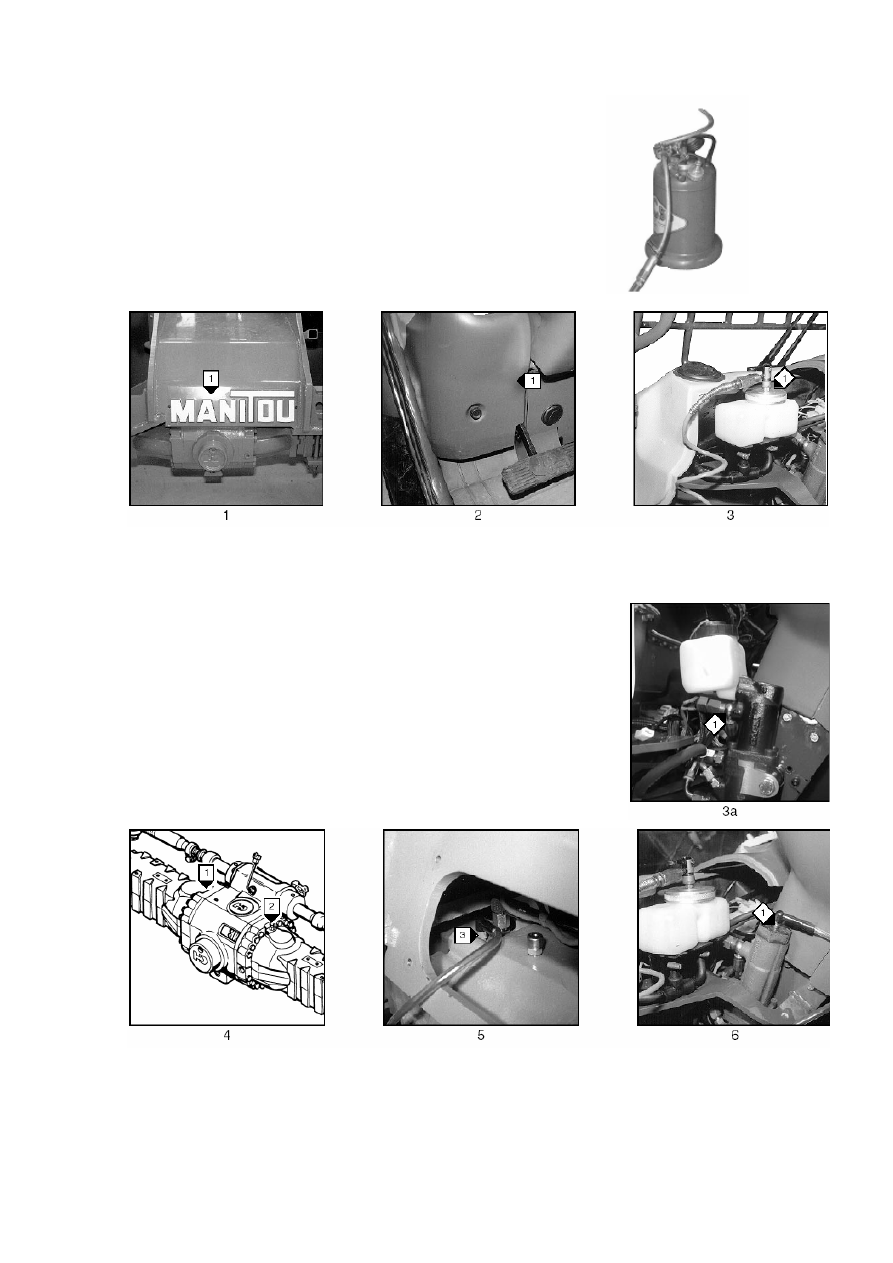

СТРАВЛИВАНИЕ ВОЗДУХА ИЗ ТОРМОЗНОЙ СИСТЕМЫ


ТРЕБУЮЩЕЕСЯ ОСНАЩЕНИЕ: 1 устройство для стравливания
воздуха (давление от 1 до 1.2 бар) ссылка 554 019








-  Поднимите стрелу.
-  Снимите  переднюю  крышку

1.

-  Снимите  кожух  нижней  ле-

вой приборной панели.

-  Снимите  крышку  резервуара

тормозной  жидкости  и  устано-
вите  адаптер  устройства  для
стравливания воздуха 1.



 -

Включите  устройство  для
стравливания воздуха.

-  Стравите  главный  цилиндр

(MLT  серия  А),  отвернув
винт 1 (Рис. 3a).





-  Установите прозрачную трубку коллектора на левый сливной винт 1 на задней оси (Рис. 4).
-  Отпустите сливной винт, затем, когда в стекающей тормозной жидкости исчезнут пузырьки воз-

духа, закройте кран устройства для стравливания.

-  Выполните эту же процедуру для правого сливного винта 2 на задней оси (Рис. 4), правого слив-

ного винта 3 передней оси (Рис. 5), левого сливного винта передней оси и стравите главный ци-
линдр (MT и MLT серия 1), винт стравливания 1 (Рис. 6).

-  Залейте полностью резервуар для тормозной жидкости.

Используемое масло: смотрите "характеристики" в главе "O – ОБЩИЕ ПОЛОЖЕНИЯ"
