Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 34

КАК УСТАНОВИТЬ И ОТРЕГУЛИРОВАТЬ КОНИЧЕСКОЕ ЗУБЧАТОЕ КОЛЕСО

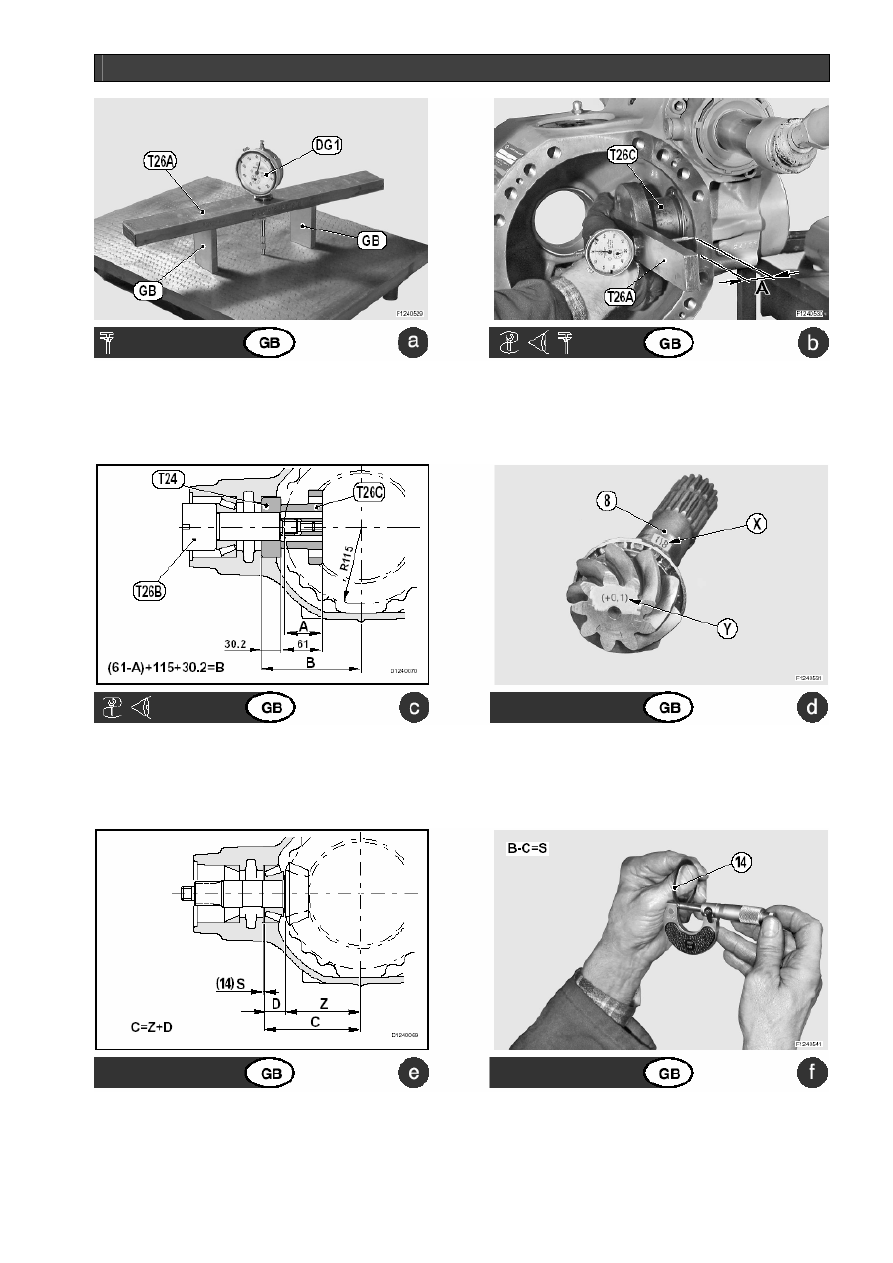

Вставьте  сотенный  компаратор  “DG1”  с  длинным
штоком  в  линейку  Т26А;  поместив  линейку  на  два
блока  “GB”  размером  по 57 мм,  выполните  сброс
компаратора.
Установите компаратор примерно на 2 мм и сбросьте.

Установите  линейку  Т26А  на  калиброванную  гайку
Т26С и снимите размер “А” при примерно 57 мм, что
соответствует  максимальному  диаметру  центровки
полуосей.





Рассчитайте размер “B”,  который  будет первым  зна-
чением,  полезным  для  расчета  размера  регулировоч-
ных  прокладок (14), которые  нужно  подложить  под
подпятник внутреннего подшипника (9).

Проверьте  номинальный  размер  (Х),  указанный  на
шестерне, и добавьте или отнимите указанную разни-
цу (Y), чтобы получить размер “Z”.
Например:  Z = 118 + 0.1 = 118.1


Z = 118 - 0.2 = 117.8





Рассчитайте  размер  “С”,  представляющий  второе
значение  для  расчета  размера  регулировочных  про-
кладок  “S”,  которые  нужно  подложить  под  подпят-
ник внутреннего подшипника (9).

Рассчитайте  разницу  между  размерами  “B”  и  “С”,
чтобы получить размер “S”  регулировочной проклад-
ки  “S”,  которую  нужно  подложить  под  подпятник
внутреннего подшипника (9).



100

КАК УСТАНОВИТЬ И ОТРЕГУЛИРОВАТЬ КОНИЧЕСКОЕ ЗУБЧАТОЕ КОЛЕСО

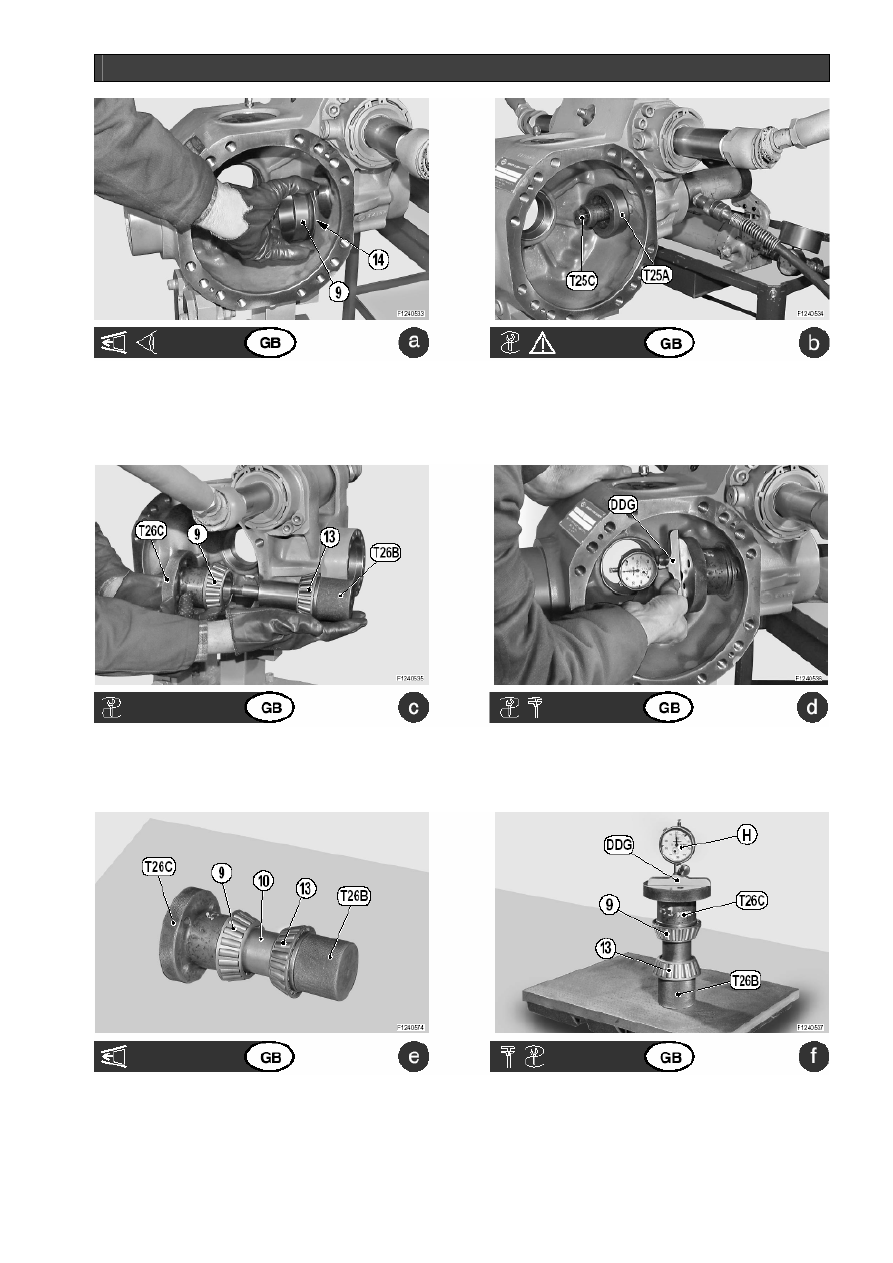

Вставьте  регулировочную  прокладку  “S”  и  подпят-
ник внутреннего подшипника (9) в центральный кор-
пус.

ПРИМЕЧАНИЕ.

 Для удержания прокладки “S” на мес-

те нанесите на нее консистентную смазку.

Установите инструмент Т25А и тяговую штангу Т25С.
Соедините  тяговую  штангу  с  прессом,  загоните  под-
пятник и уберите инструменты.

ПРИМЕЧАНИЕ.

  Прежде  чем  перейти  к  следующему

шагу, убедитесь, что подпятник вставлен полностью.





Установите  инструменты  Т26С  и  Т26В  вместе  с  ко-
ническими  подшипниками (9) и (13); зажимайте
вручную,  пока  не  будет  достигнут  вращающий  мо-
мент качения.

Вставьте шток компаратора глубины “DDG” в любое
боковое  отверстие  инструмента  Т26С;  выполните
сброс  компаратора  с  предварительной  установкой
примерно на 3 мм.





Уберите  компаратор  и  достаньте  инструменты  и
подшипники из центрального корпуса.
Установите  все  заново  и  вставьте  промежуточную
втулку (10) между подшипниками (9) и (13); зажмите
весь узел вручную.

Вставьте  компаратор  глубины  “DDG”  в  инструмент
Т26В-Т26С  и  измерьте  отклонение  “Н”  от  нулевой
установки, заданной в пункте d.



102

КАК УСТАНОВИТЬ И ОТРЕГУЛИРОВАТЬ КОНИЧЕСКОЕ ЗУБЧАТОЕ КОЛЕСО

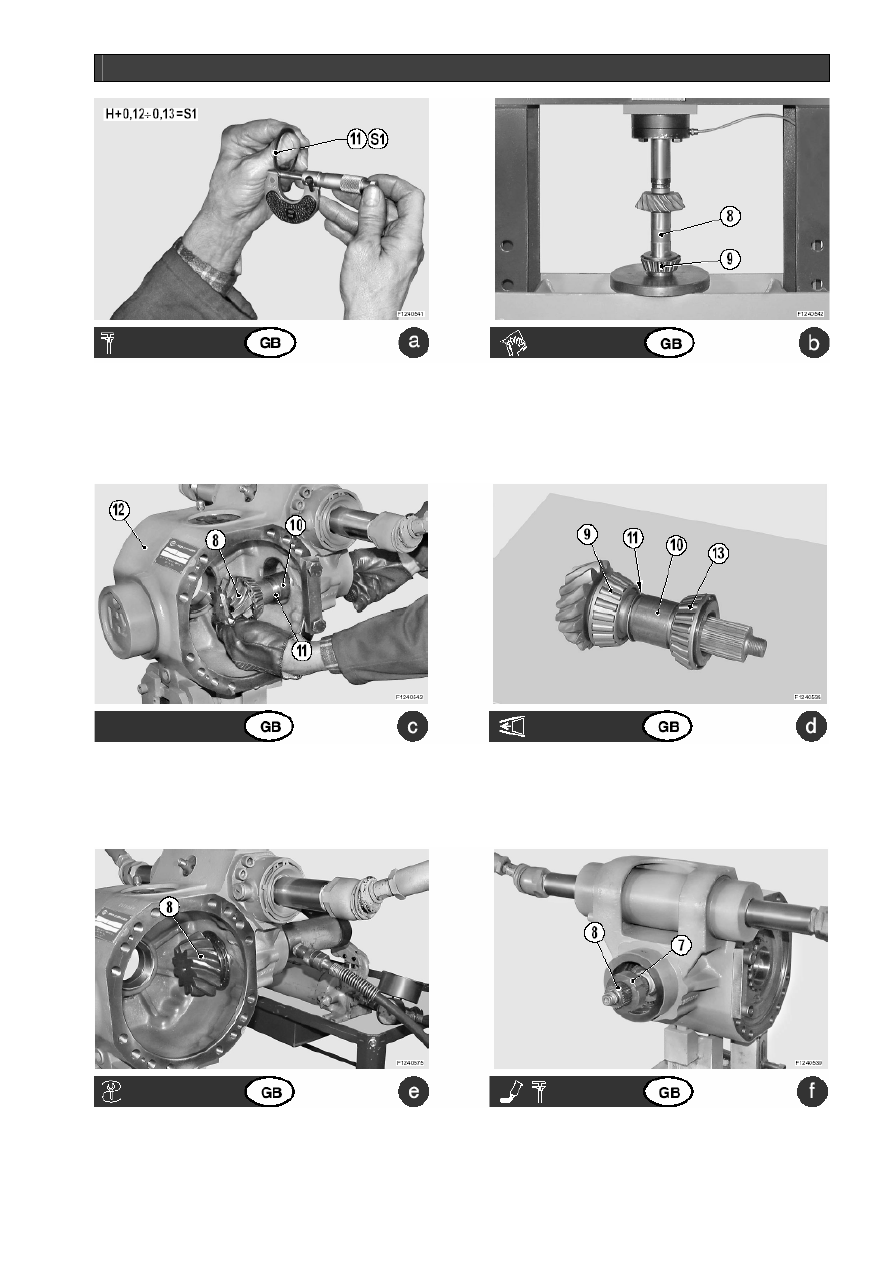

Отклонение нужно прибавить к заданному значению
0.12-0.13 мм, чтобы получить размер регулировочной
прокладки “S1” (11), которую нужно вставить между
внешним  подшипником (13) и  промежуточной  втул-
кой (10), а  затем  определить  предварительную  на-
грузку для подшипников.

Поместите внутренний подшипник (9) и шестерню (8)
под пресс; нагоните подшипник на шестерню.





Установите  шестерню (8), регулировочную  проклад-
ку  “S1” (11) и  промежуточную  втулку (10) в  цен-
тральный корпус (12).

ПРИМЕЧАНИЕ.

  Более  тонкие  прокладки  следует  по-

мещать между более толстыми.

Вставьте  внешний  подшипник (13) в  центральный
корпус,  чтобы  завершить  комплектование  узла,  пред-
ставленного на рисунке.





Соедините  шестерню (8) с  соединительной  тягой
Т28А и Т28В; соедините соединительную тягу Т28С
(смотрите  специальные  инструменты)  с  прессом  и
заблокируйте.

Нанесите локтит 242 на резьбу кольцевой гайки (7) и
наверните гайку на шестерню (8).



104

ККАК СОБРАТЬ И УСТАНОВИТЬ БЛОК

КАК УСТАНОВИТЬ И ОТРЕГУЛИРОВАТЬ КОНИЧЕСКОЕ ЗУБЧАТОЕ КОЛЕСО

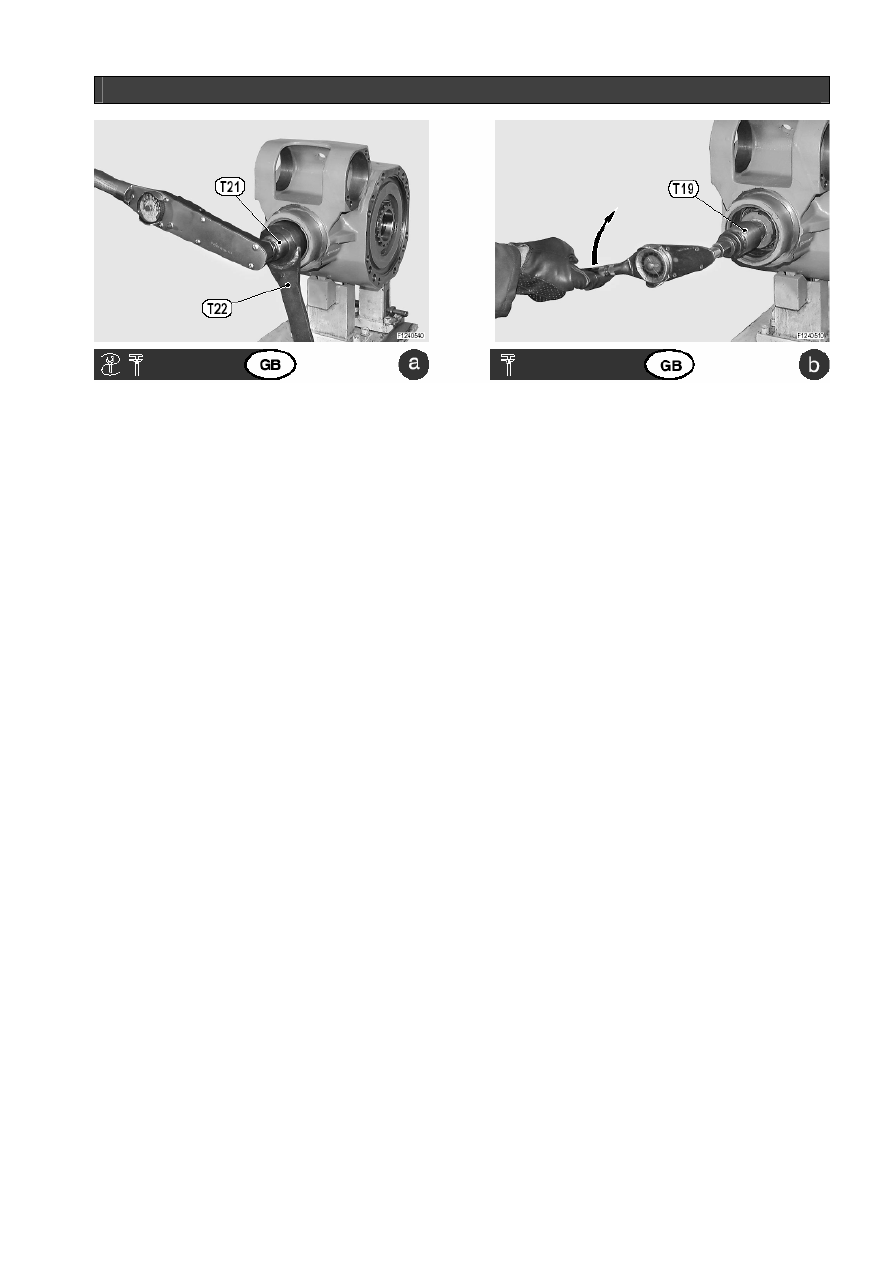

Наденьте специальный ключ Т22 на кольцевую гайку
(7) и хвостовик Т21 на шестерню (8).
Удерживая  ключ  Т22,  заверните  шестерню,  исполь-
зуя  динамометрический  гаечный  ключ,  до  необходи-
мого минимального затягивающего момента 500 Нм.

Установите  на  шестерню (8) хвостовик  и,  используя
измеритель  крутящего  момента,  проверьте  вращаю-
щий момент шестерни (8).
Вращающий момент: 120-170 Нсм.

ОСТОРОЖНО!

  Если  вращающий  момент  превышает

максимальное  значение,  требуется  увеличить  размер
регулировочной  прокладки  “S1” (11) между  подшип-
ником (13) и промежуточной втулкой (10).
Если вращающий момент не достигает заданного зна-
чения,  увеличьте  установку  затягивающего  момента
кольцевой гайки (7) на различных этапах, чтобы полу-
чить максимальное значение 570 Нм.

ОСТОРОЖНО!

  Если  вращающий  момент  не  достигает

минимального  значения,  требуется  уменьшить  размер
регулировочной прокладки “S1” (11).

ОСТОРОЖНО!

  При  расчете  увеличения  или  уменьше-

ния  размера  размер  регулировочной  прокладки  “S1”
учитывайте, что  отклонение  прокладки (11) в 0.01 мм
соответствует  отклонению  в 60 Нсм  у  вращающего
момента шестерни (8).





























106
