Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 35
КАК УСТАНОВИТЬ И ОТРЕГУЛИРОВАТЬ КОНИЧЕСКОЕ ЗУБЧАТОЕ КОЛЕСО

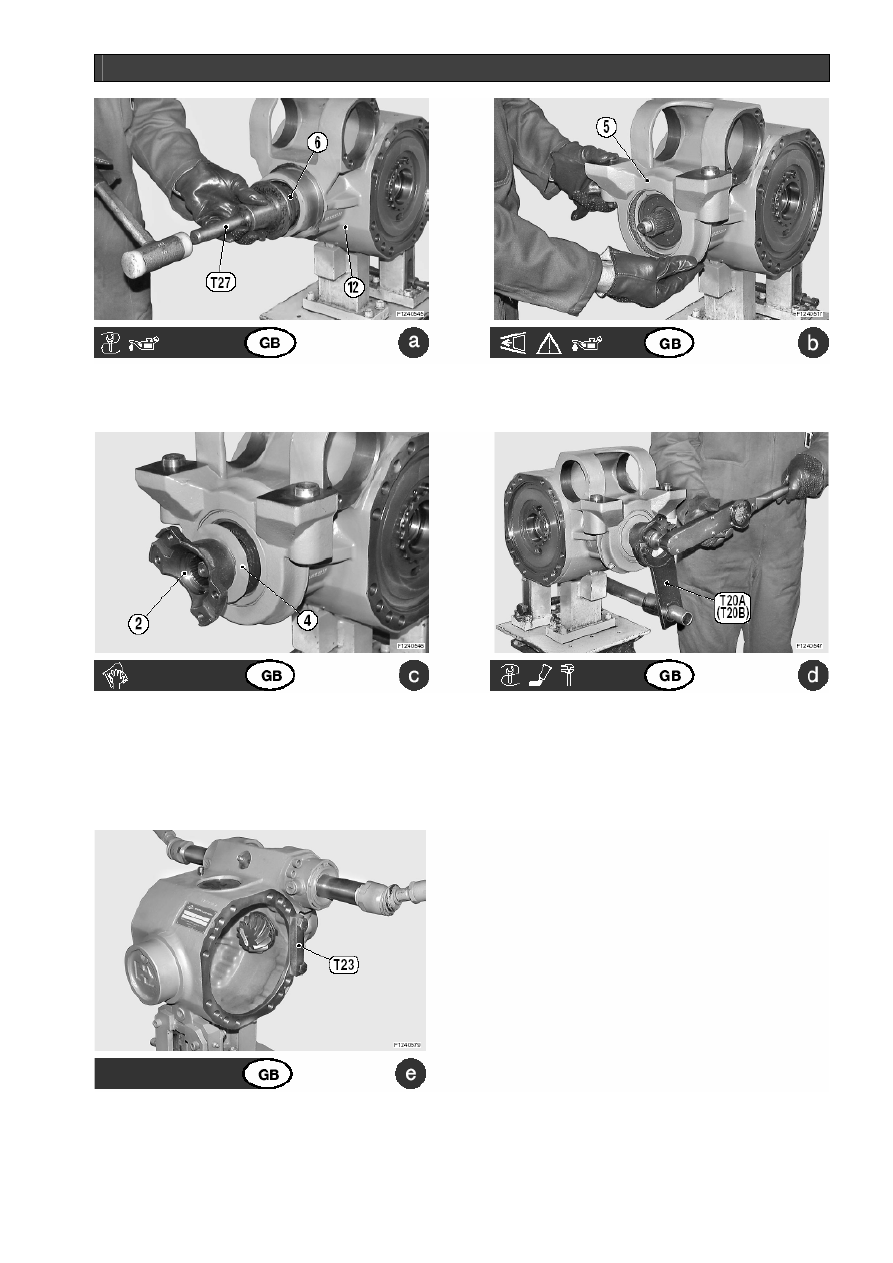

Смажьте наружную поверхность нового уплотни-
тельного кольца (6) и установите его на центральный
корпус (12) с помощью инструмента Т27.
Установите подвесной суппорт (5).
ПРИМЕЧАНИЕ.
Проверьте правильность его ориента-
ции.
Установите фланец (2) вместе с защитой (4) и зафик-
сируйте его.
Для фиксации фланца (2) шпонкой используйте при
необходимости пластмассовый молоточек.
ПРИМЕЧАНИЕ.
Убедитесь в прочности фиксации за-
щиты (4) на фланце, а также в отсутствии на ней де-
формаций.
Нанесите локтит 242 на резьбовую часть шестерни (8).
Установите инструмент Т20А (или Т20В) и заблоки-
руйте его, чтобы предупредить вращение. Вставьте
кольцевое уплотнение (3), гайку (1) и зажмите ее с
помощью динамометрического гаечного ключа.
Установка затягивающего момента ключа: 280-310
Нм.
Снимите блоки Т23 (использовавшиеся для извлече-
ния шестерни) и соберите полуоси.
Подробности смотрите в разделе
«ПРОВЕРКА ИЗНО-
СА И ЗАМЕНА ТОРМОЗНЫХ ДИСКОВ»
.
108
