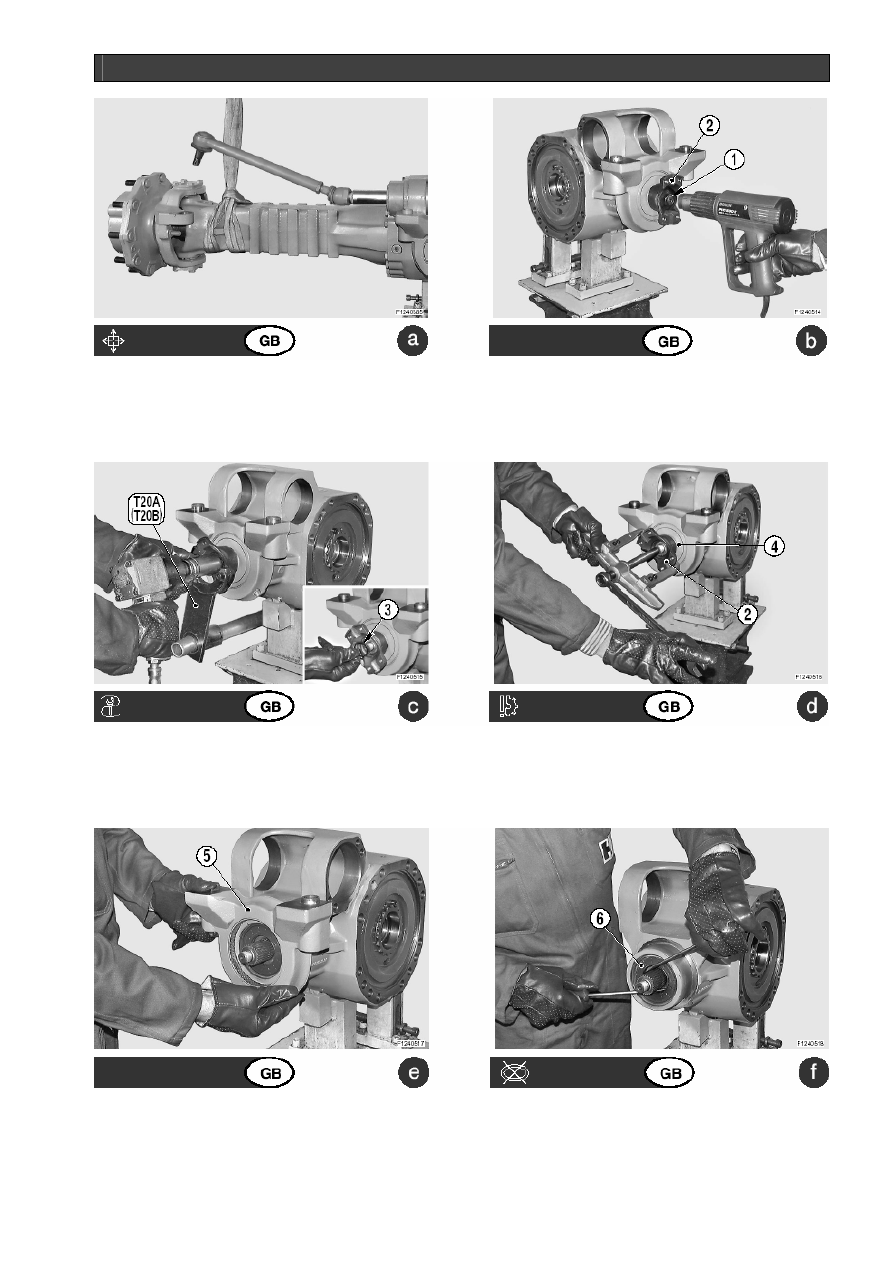

КАК СНЯТЬ КОНИЧЕСКОЕ ЗУБЧАТОЕ КОЛЕСО





Снимите, не разбирая, узлы полуосей и блок диффе-
ренциала.
Подробности  смотрите  в  разделе

«ПРОВЕРКА  ИЗНО-

СА И ЗАМЕНА ТОРМОЗНЫХ ДИСКОВ»

.

Если  демонтаж  затруднен,  нагрейте  контргайку (1) на
фланце (2) до 80

о

С.

ПРИМЕЧАНИЕ.

  Нагревание  имеет  целью  размягчение

локтита на гайке (1).






Установите  инструмент  Т20А  (или  Т20В)  таким  об-
разом,  чтобы  предупредить  вращение  шестерни.  От-
верните  и  снимите  гайку (1); снимите  также  кольце-
вое уплотнение (3).

Снимите  фланец (2) вместе  с  защитой (4), используя
съемник.






Снимите подвесной суппорт (5).

Снимите уплотнительное кольцо (6).






92

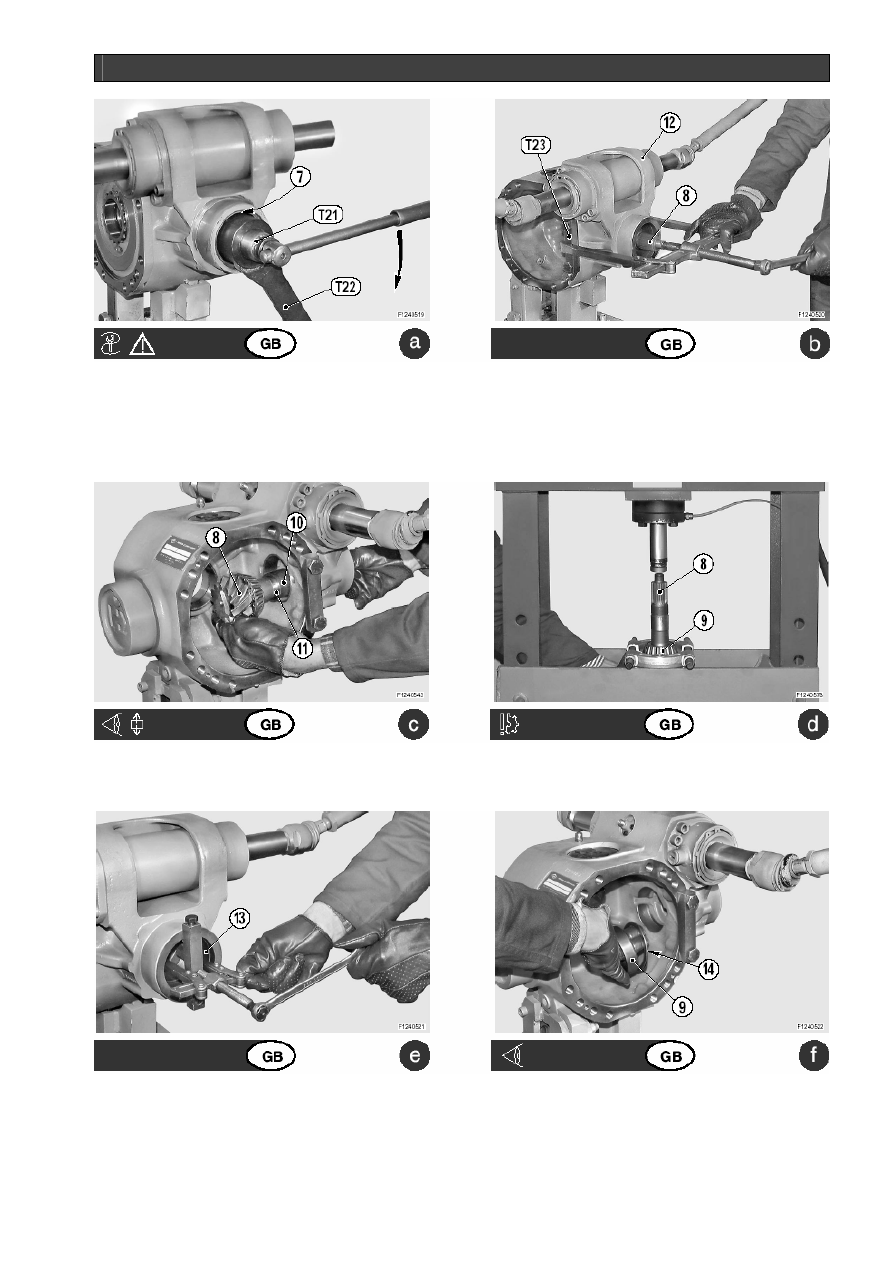

КАК СНЯТЬ КОНИЧЕСКОЕ ЗУБЧАТОЕ КОЛЕСО





Наденьте ключ Т22 на кольцевую гайку (7) и устано-
вите на шестерню (8) хвостовик Т21.
Удерживая  ключ  Т22,  поверните  шестерню,  чтобы
отвернуть и снять кольцевую гайку (7).

ПРИМЕЧАНИЕ.

 Если при разборке возникают затруд-

нения, нагрейте кольцевую гайку примерно до 80

о

С.

Установите  блоки  Т23  и  извлеките,  с  помощью  съем-
ника, узел шестерни (8) в сборе с внутренним подшип-
ником (9), промежуточной втулкой (10) и прокладками
(11).

ПРИМЕЧАНИЕ.

Вкладыши  упорных  подшипников  ос-

таются в центральном корпусе (12).





Снимите  шестерню (8), прокладки (11) и  распорную
втулку (10).

С помощью съемника и пресса извлеките внутренний
подшипник (9) из шестерни (8).






Достаньте  вкладыш  внутреннего  упорного  подшип-
ника (13).

Вставьте  пробойник  с  соответствующие  отверстия  и
извлеките  вкладыши  внутреннего  упорного  подшип-
ника (9), а также регулировочные шайбы (14).





94

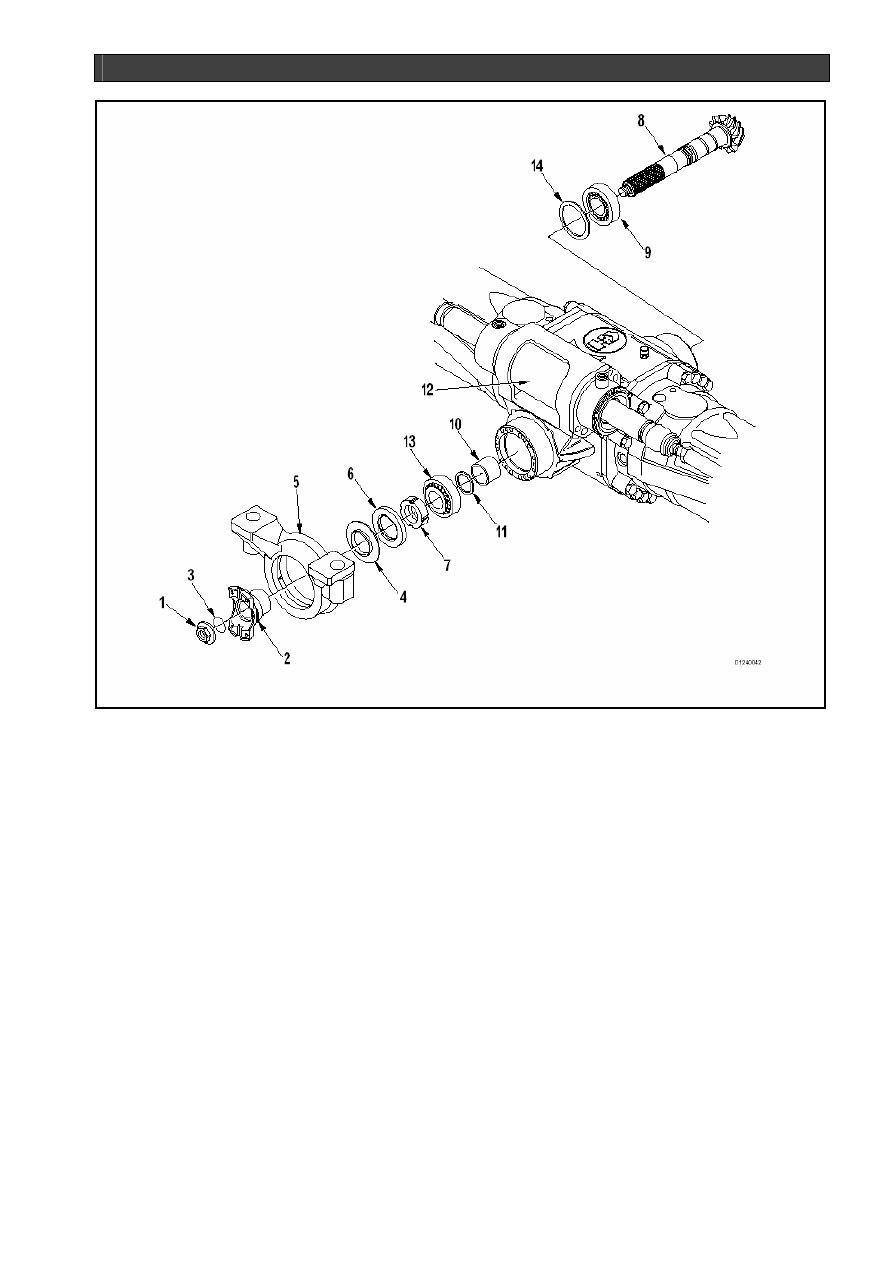

КАК СНЯТЬ КОНИЧЕСКОЕ ЗУБЧАТОЕ КОЛЕСО

































96

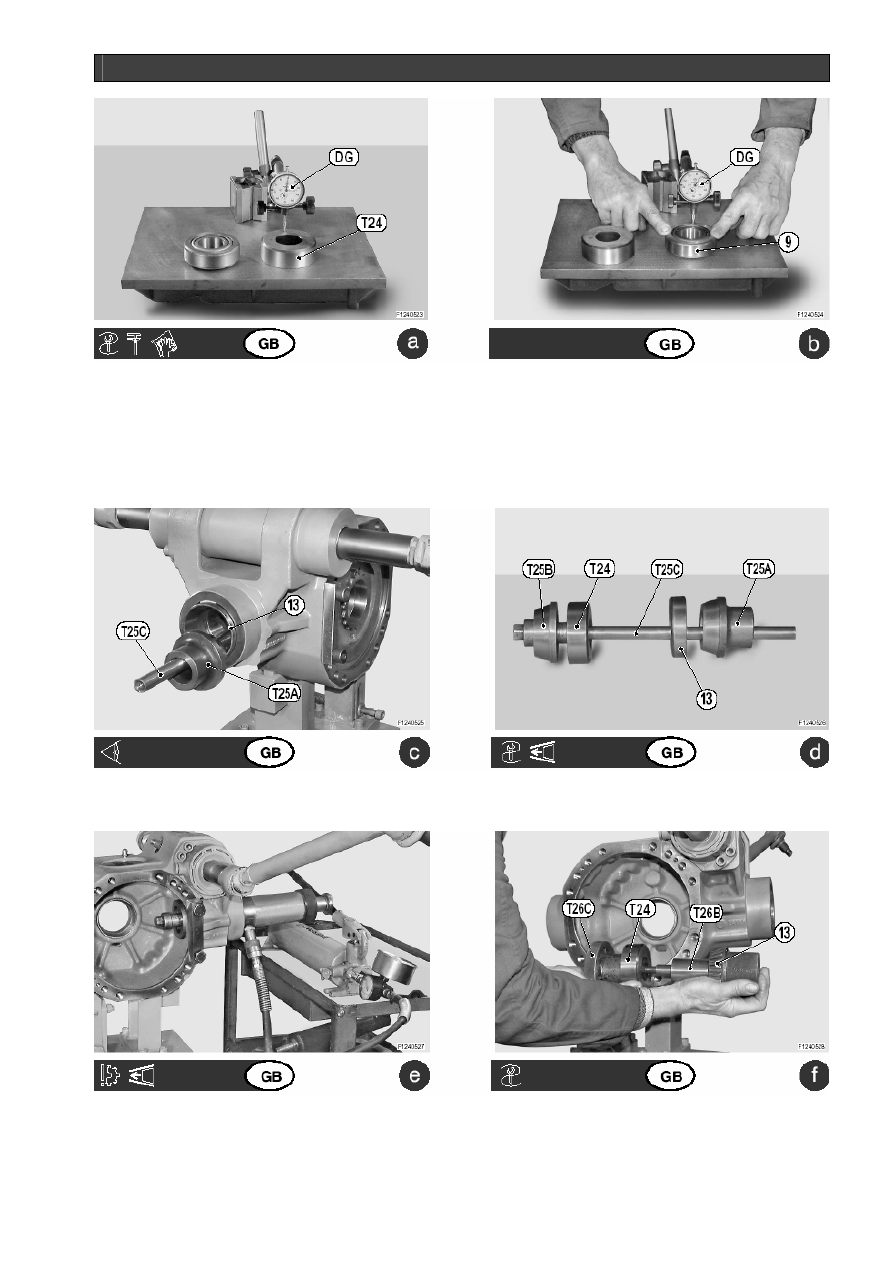

КАК УСТАНОВИТЬ И ОТРЕГУЛИРОВАТЬ КОНИЧЕСКОЕ ЗУБЧАТОЕ КОЛЕСО





Используя  ровную  поверхность,  выполните  сброс
сотенного компаратора «DG» и поместите его на из-
мерительное кольцо Т24 (толщиной 30.2 мм).
Установите компаратор примерно на 2 мм.

Поместите  внутренний  подшипник (9) в  комплекте  с
вкладышами под компаратор «DG».
Определите общую толщину «D» подшипника, прове-
рив  расхождение  между  этим  значением  и  размером
измерительного кольца.

ОСТОРОЖНО!

  Прижмите  вкладыш  упорного  подшип-

ника  в  центре  и  выполните  несколько  измерений,  по-
ворачивая вкладыш.





Вставьте  частично  подпятник  внешнего  подшипника
(13).

Установите  на  подпятник  внешнего  подшипника (13)
тяговую  штангу  Т25С,  измерительное  кольцо  Т24  и
передний направляющий инструмент Т25А.





Соедините  тяговую  штангу  с  прессом  и  установите
подпятник внешнего подшипника (13) в его гнездо.
Отсоедините пресс и снимите тяговую штангу.

ПРИМЕЧАНИЕ.

  Перед  началом  следующего  этапа  убе-

дитесь, что подпятник полностью вставлен в гнездо.

Вставьте  инструмент  Т26В  вместе  с  внешним  под-
шипником (13), измерительным кольцом Т24 и калиб-
рованной кольцевой гайкой Т26С.
Зажмите вручную.
