Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 31

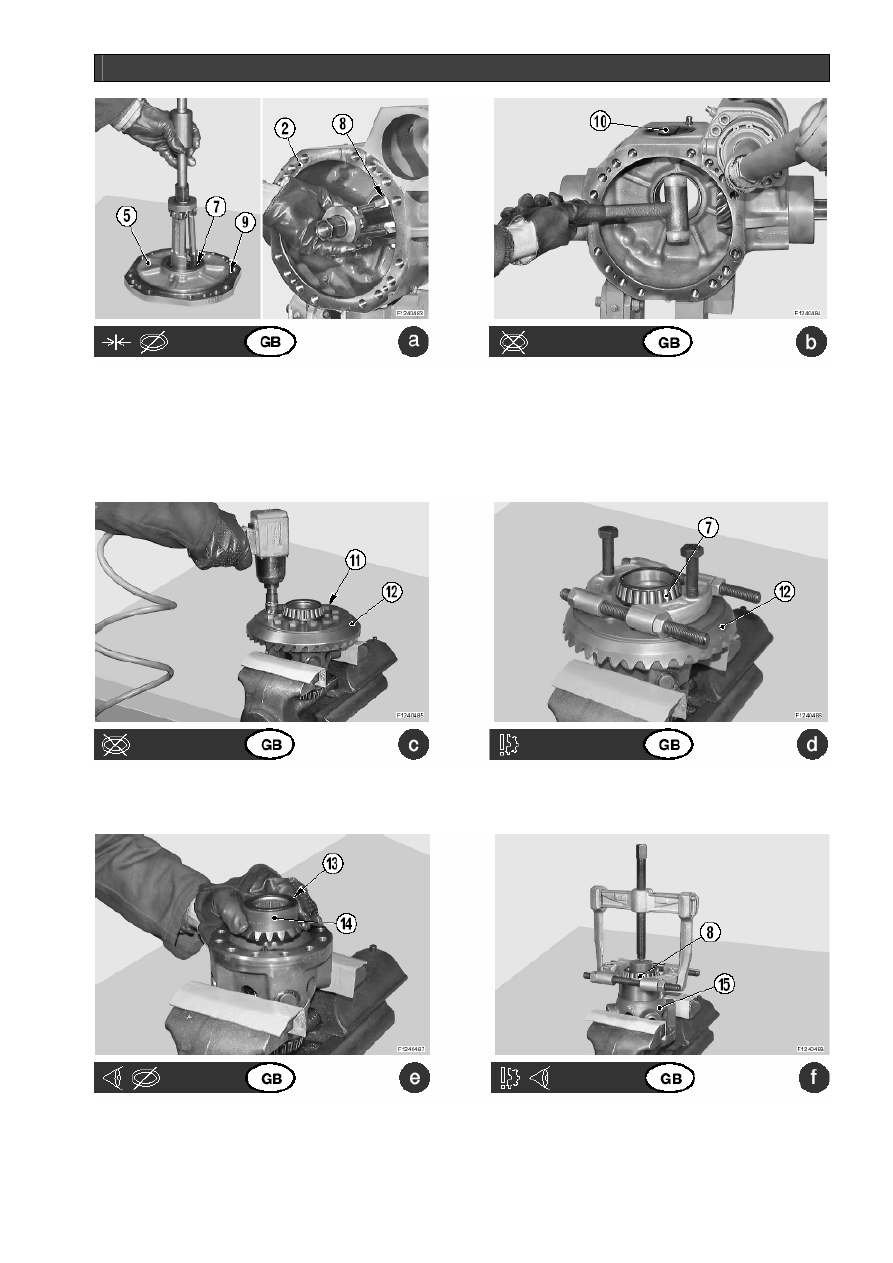

КАК СНЯТЬ И РАЗОБРАТЬ БЛОК ДИФФЕРЕНЦИАЛА





При  необходимости  замены  подшипников  извлеките
внутренние вкладыши упорных подшипников (7) и (8)
из средней крышки (5) и центрального корпуса (2).

ПРИМЕЧАНИЕ.

  Аккуратно  проверьте  кольцевое  уп-

лотнение (9).

Снимите верхнюю пробку (10).



СНЯТИЕ



Выверните установочные винты (11) из коронки (12).

При  необходимости  замены  подшипника  извлеките
подшипник (7) и снимите коронку (12).






Снимите регулировочную прокладку (13) и планетар-
ную шестерню (14).

При  необходимости  замены  подшипника  извлеките
подшипник (8) из корпуса дифференциала (15).





76

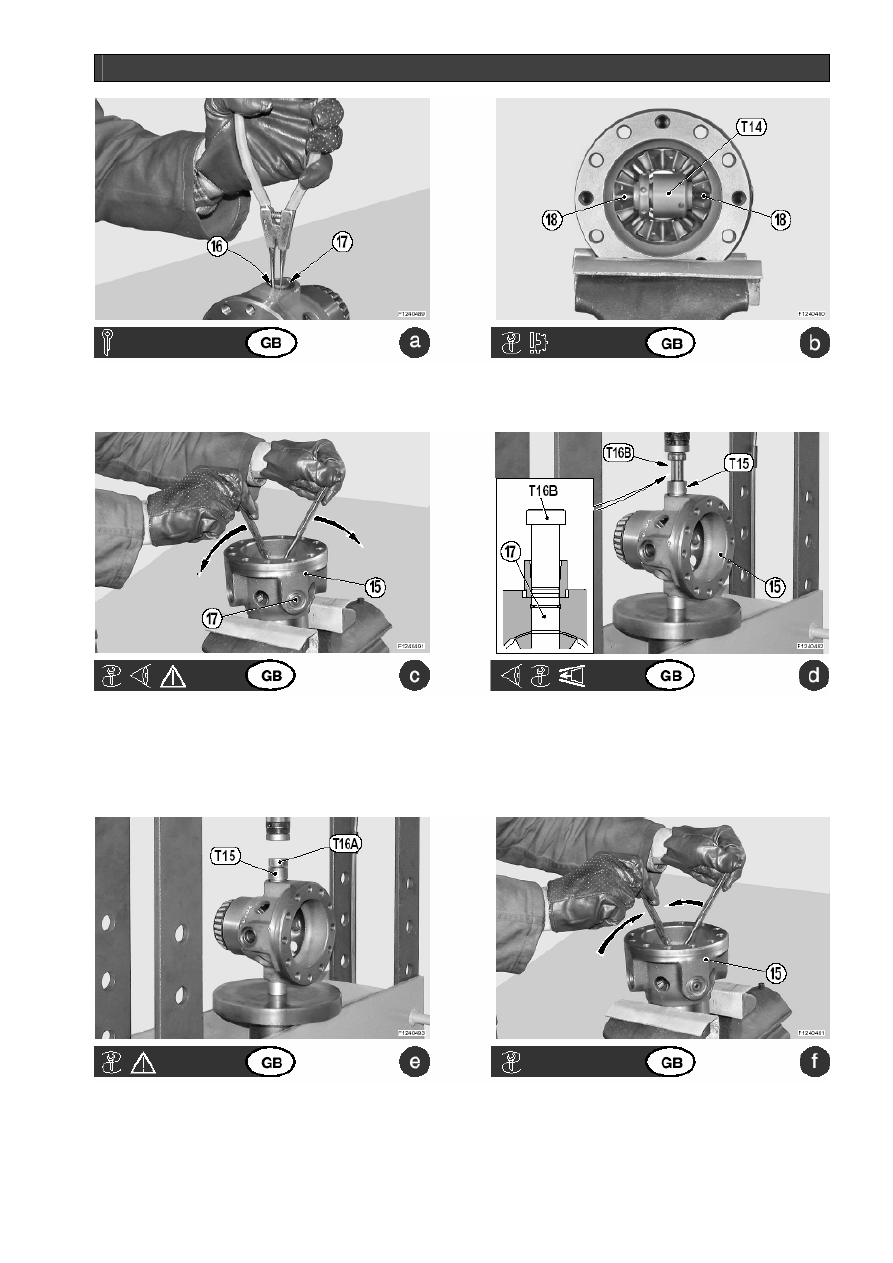

КАК СНЯТЬ И РАЗОБРАТЬ БЛОК ДИФФЕРЕНЦИАЛА





Снимите стопорные кольца (16) с двух штифтов (17)
планетарных зубчатых передач (18).

Вставьте  инструмент  Т14  между  планетарными  пере-
дачами (18).






Введите  инструмент  Т14  между  планетарными  пере-
дачами (18), используя два пробойника.

ОСТОРОЖНО!

  Убедитесь,  чтобы  инструмент  Т14

был точно выровнен со штифтами (17) при блокиров-
ке.

Поместите  корпус  дифференциала  под  пресс,  устано-
вите  втулку  Т15  и  штифт  вкладыша  Т16А.  Вдавите
штифт Т16А до крайнего положения.






Снимите шейку Т16А и втулку Т15.

ПРИМЕЧАНИЕ.

 В этом положении в инструменте Т14

находится штифт (17).

Извлеките инструмент Т14 вместе со штифтом (17) из
сателлита.





78

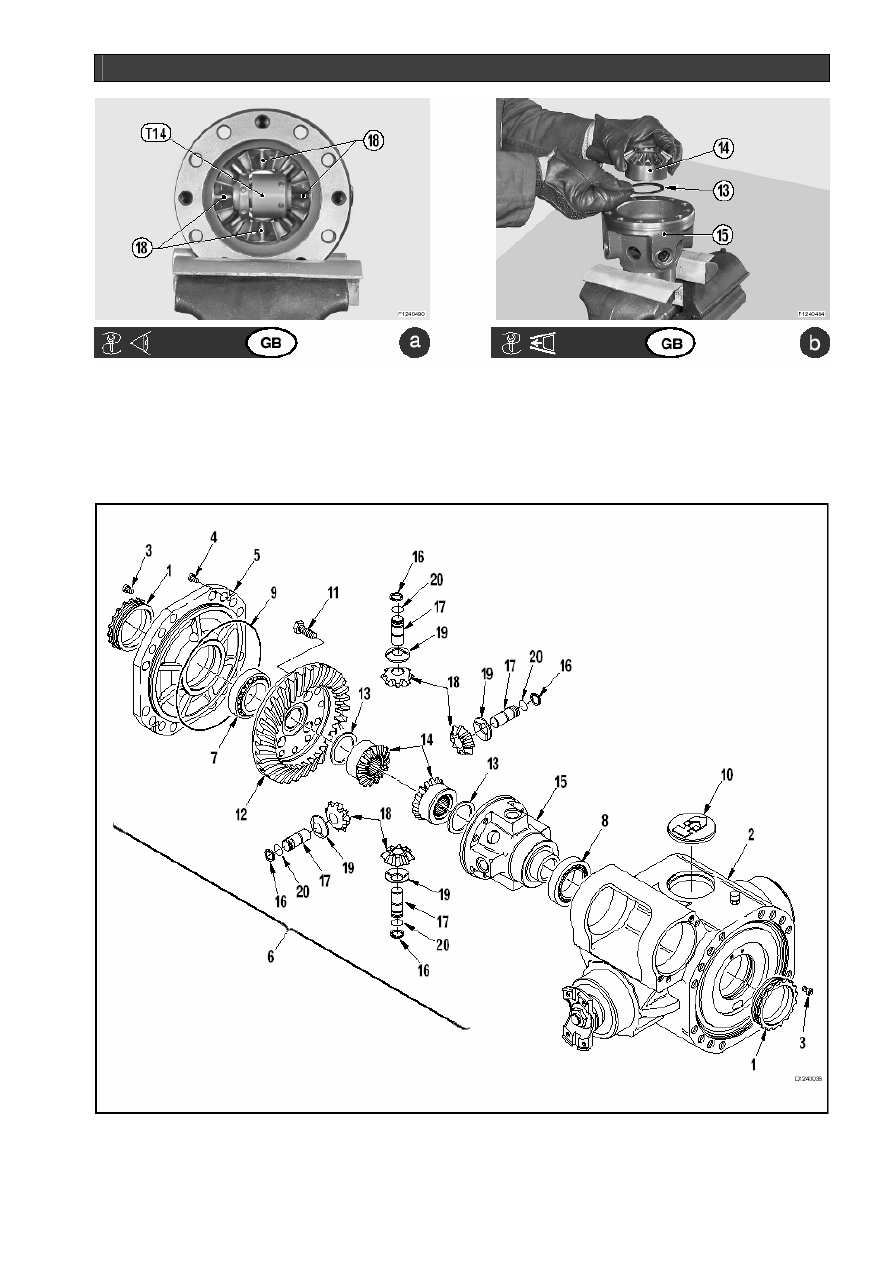

КАК СНЯТЬ И РАЗОБРАТЬ БЛОК ДИФФЕРЕНЦИАЛА





Оставьте  освобожденную  планетарную  передачу  на
месте и вновь зафиксируйте инструмент Т14.
Повторите  операции  по  извлечению  штифта 2-го  са-
теллита (17).
Повторите  данные  операции  для  всех  остальных
штифтов.

Извлеките инструмент Т14 и достаньте последние две
планетарные передачи (18), 2-ю шестерню блока диф-
ференциала (14) и  соответствующую  регулировочную
прокладку (13) из корпуса дифференциала.











80

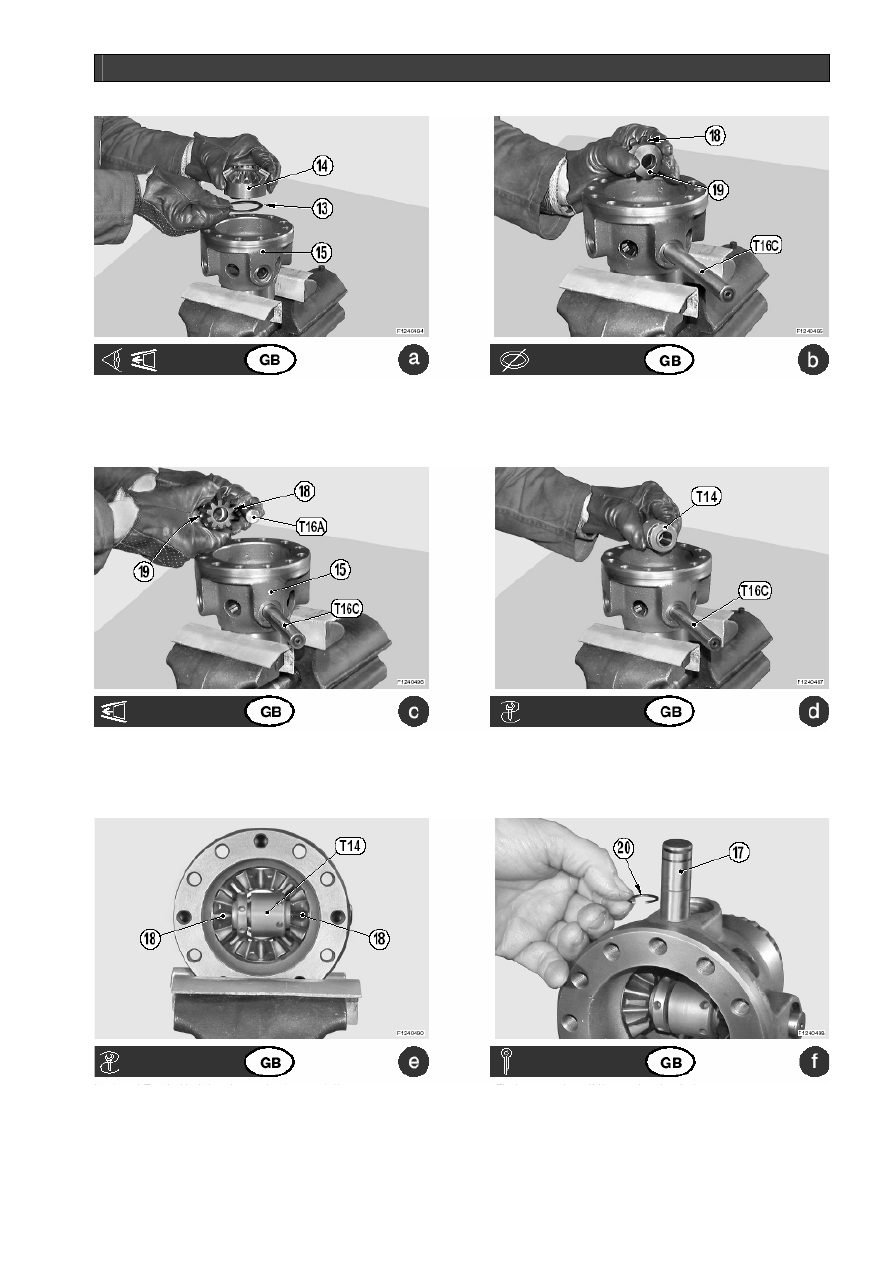

КАК СОБРАТЬ И УСТАНОВИТЬ БЛОК ДИФФЕРЕНЦИАЛА


СБОРКА



Вставьте регулировочную шайбу (13) и сателлит (14)
в корпус дифференциала (15).

Установите  регулировочную  шайбу (19) и  первую
планетарную передачу (18). Удерживайте их на месте с
помощью штанги Т16С.






С помощью штифта Т16А установите вторую плане-
тарную  передачу (18) и  соответствующую  регулиро-
вочную шайбу (19).

Вставьте  инструмент  Т14  между  двумя  сателлитами
(18).  Выровняйте  весь  узел,  протолкнув  до  конца
штангу Т16С, пока не выскочит штифт Т16А.






Зафиксируйте  инструмент  Т14  между  планетарными
передачами (18).
После фиксации вытащите штангу Т16С.

Установите стопорные кольца (20) на пальцы (17).





82
