КАК СОБРАТЬ И УСТАНОВИТЬ БЛОК ДИФФЕРЕНЦИАЛА





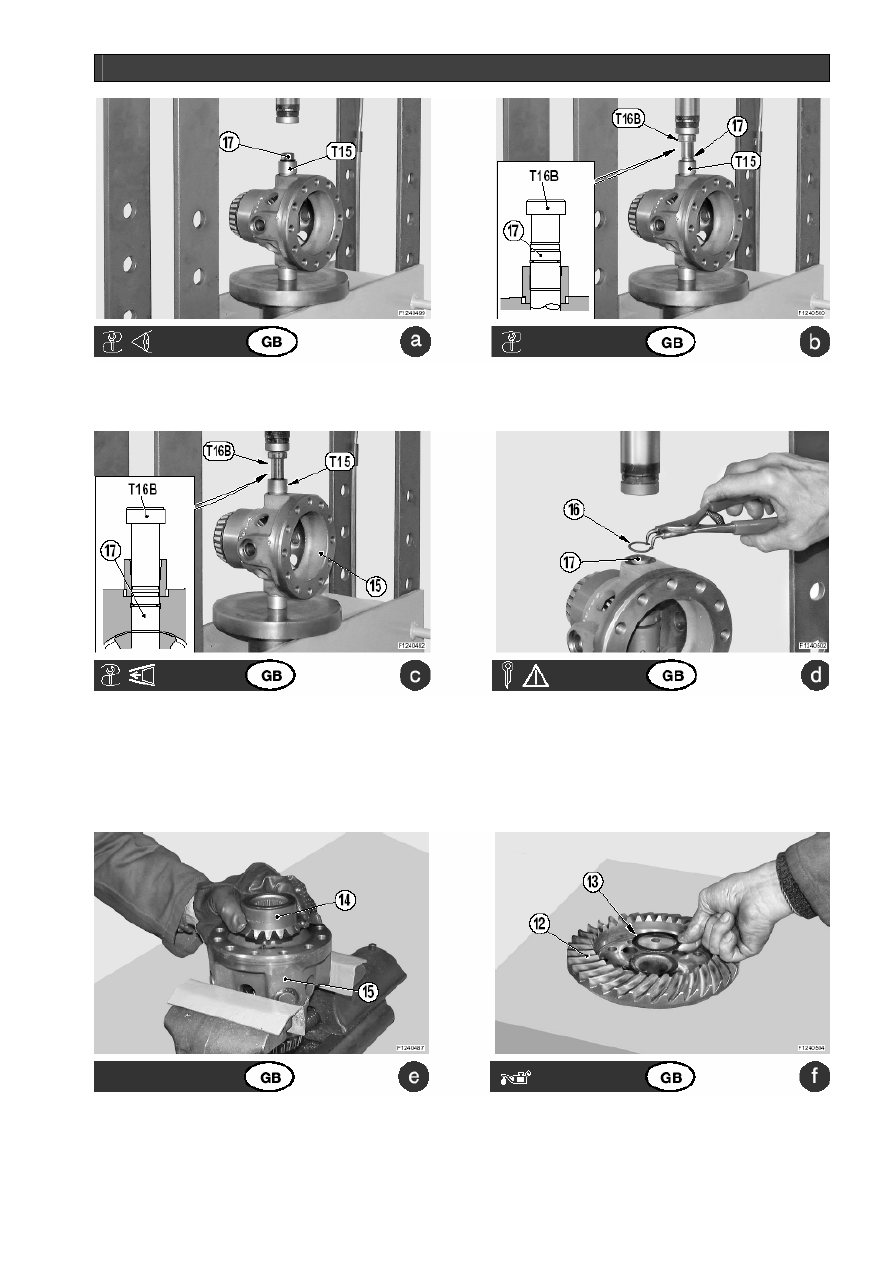

Поместите  корпус  дифференциала (15) под  пресс,
установите  втулку  Т15  и  вставьте  палец  сателлита
(17).

Установите  сверху  на  палец  сателлита (17) штифт
Т16В.





Вдавите палец Т16В до отказа вниз.

Снимите  штифт  Т16В,  втулку  Т15  и  установите  сто-
порное кольцо (16) на палец (17).

ОСТОРОЖНО!

  Проверьте,  чтобы  стопорное  кольцо

было  отцентрировано  относительно  гнезда  и  лежало
на поверхности корпуса дифференциала.
Повторите операции  с  другим  пальцем  сателлита  или
осью сателлита.





Установите  второй  сателлит (14) в  корпусе  диффе-
ренциала (15).

Установите регулировочную шайбу (13) на коронную
шестерню (12).

ПРИМЕЧАНИЕ.

  Для  удержания  регулировочной  шайбы

(13) на месте нанесите на нее консистентную смазку.




84

КАК СОБРАТЬ И УСТАНОВИТЬ БЛОК ДИФФЕРЕНЦИАЛА





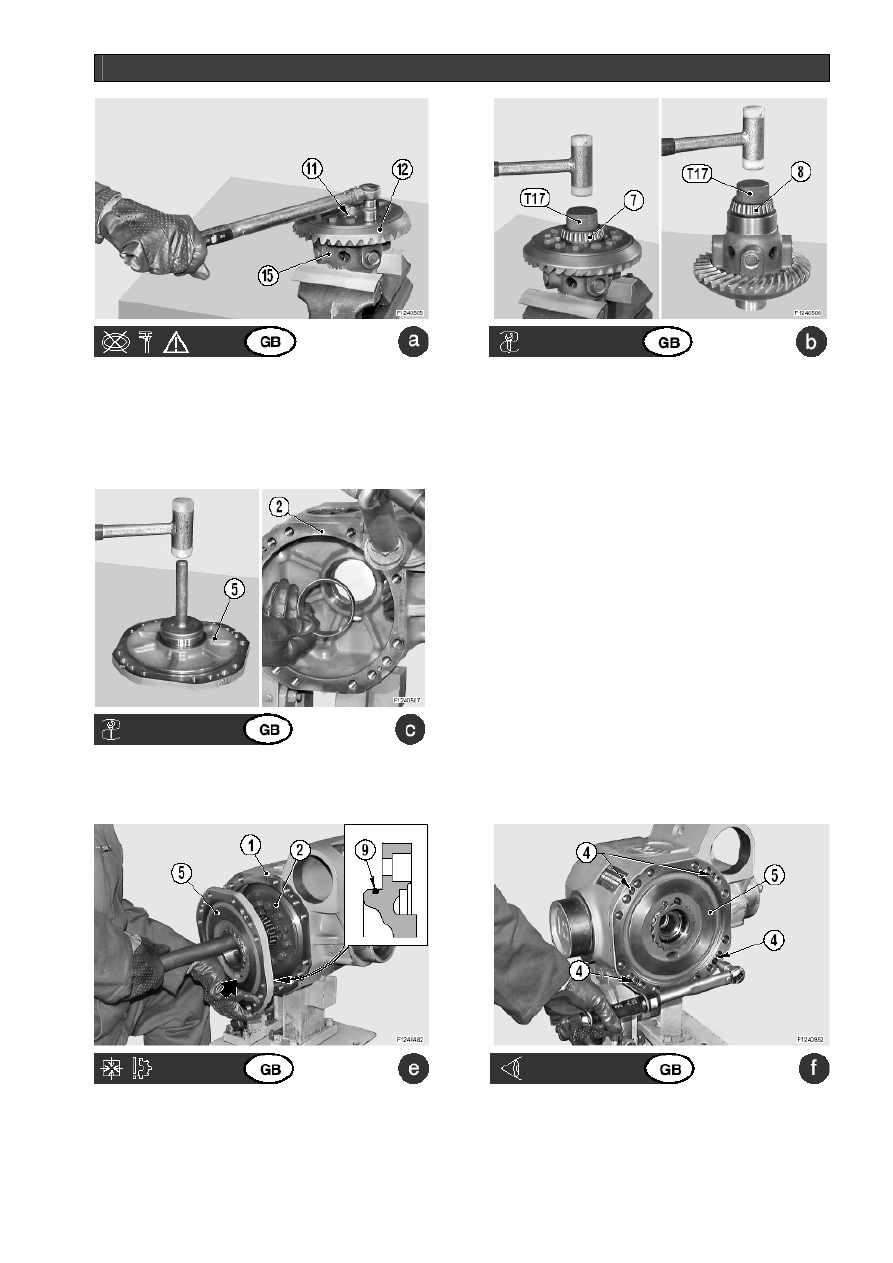

Установите коронную шестерню (12) на корпус диф-
ференциала (15) и  зафиксируйте  его  винтами (1) с
нанесенным на них локтитом 242.
Установка затягивающего момента ключа для винтов:
128-142 Нм.

ПРИМЕЧАНИЕ.

  Затягивайте  винты,  используя  пере-

крестный способ.

Установите  подшипники (7) и (8) с  помощью  инстру-
мента Т17.





В  случае  замены  подшипников  вставьте  внутренние
вкладыши упорных подшипников в среднюю крышку
(5) и в центральный корпус (2).





УСТАНОВКА



Вставьте блок дифференциала (6) в центральный кор-
пус (2), используя  отрезок прута,  и  установите  сред-
нюю крышку (5).

ПРИМЕЧАНИЕ.

 Тщательно проверьте состояние коль-

цевого уплотнения (9) и убедитесь, что крышка уста-
новлена отверстием для слива масла вниз.

Зафиксируйте среднюю крышку (5) винтами (4).
Установка затягивающего момента ключа для винтов:
23.8-26.2 Нм.

86



КАК СОБРАТЬ И УСТАНОВИТЬ БЛОК ДИФФЕРЕНЦИАЛА





ПРИМЕЧАНИЕ.

  Если  сняты  кольцевые  гайки (1), на-

несите на них локтит 242.

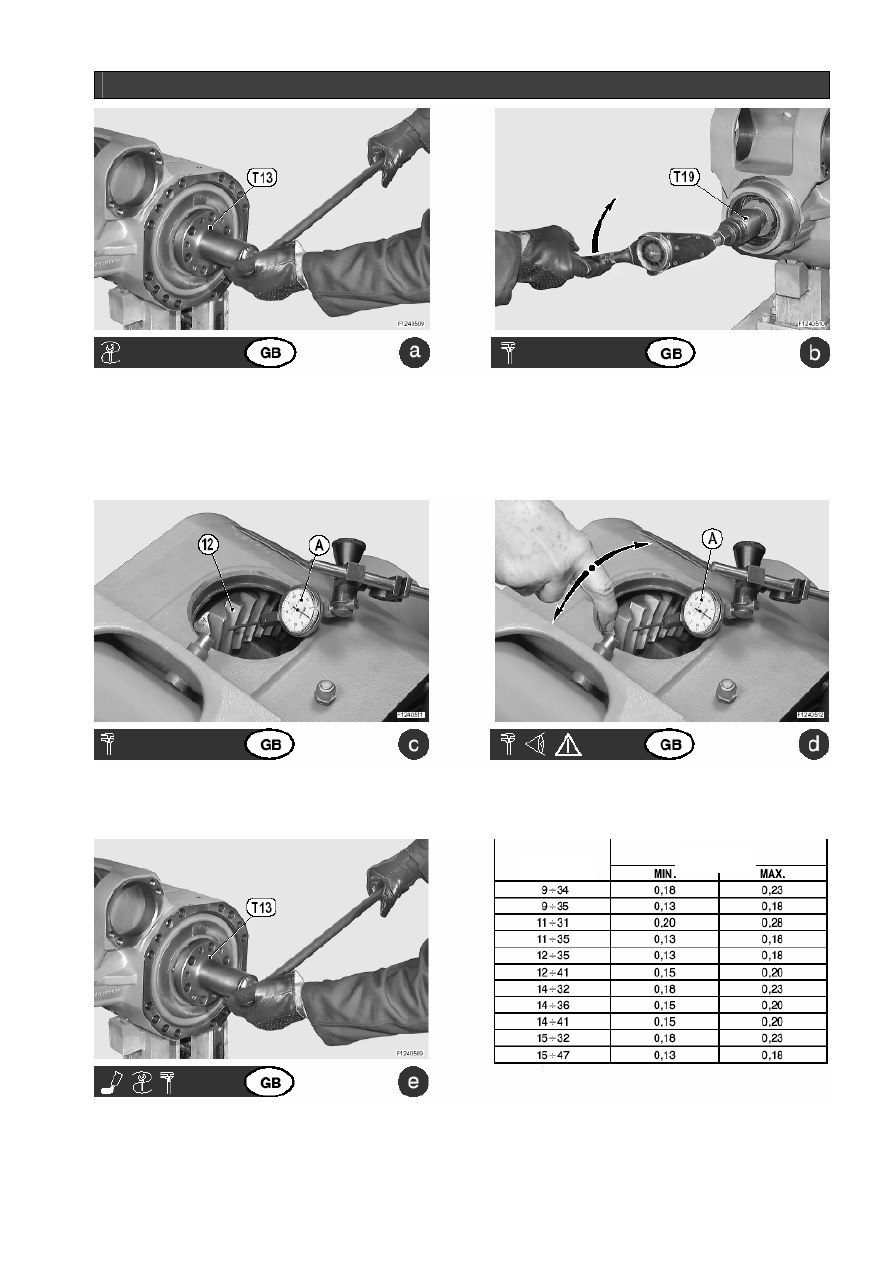

Затяните кольцевые гайки на стороне коронной шес-
терни,  чтобы  зазор  между  сателлитом  и  коронной
шестерней  был  нулевым,  затем  зафиксируйте  корон-
ную шестерню; отверните назад на ¼-1/2 оборота.

Установите  предварительно  подшипники  с  помощью
кольцевой гайки на стороне, противоположной корон-
ной шестерне, чтобы увеличить затягивающий момент
шестерни до 140-210 Нм.

ОСТОРОЖНО!

  Если  подшипники  старые,  проверьте

вращающий  статический  момент;  если  подшипники
новые, проверьте постоянный вращающий момент.





Введите  компаратор  с  ориентируемым  ключом  «А»
через отверстие под верхнюю пробку (10). Поместите
компаратор на центр одного из зубьев коронной шес-
терни (12), установите его на 1 мм и выполните сброс.

Вручную пошевелите коронную шестерню (12) в обо-
их  направлениях,  чтобы  проверить  существующий
люфт между сателлитом и коронной шестерней.





ЗАЗОР

ОТНОШЕНИЕ

Отрегулируйте  люфт  между  сателлитом  и  коронной
шестерней,  отпустив  одну  из  кольцевых  гаек (1) и
затянув противоположную для компенсации.
Нормальный люфт: смотрите таблицу.

Разница  между  МИН.  и  МАКС.  зазором  по  всей  ок-
ружности не должна превышать 0.09 мм.



88

КАК СОБРАТЬ И УСТАНОВИТЬ БЛОК ДИФФЕРЕНЦИАЛА





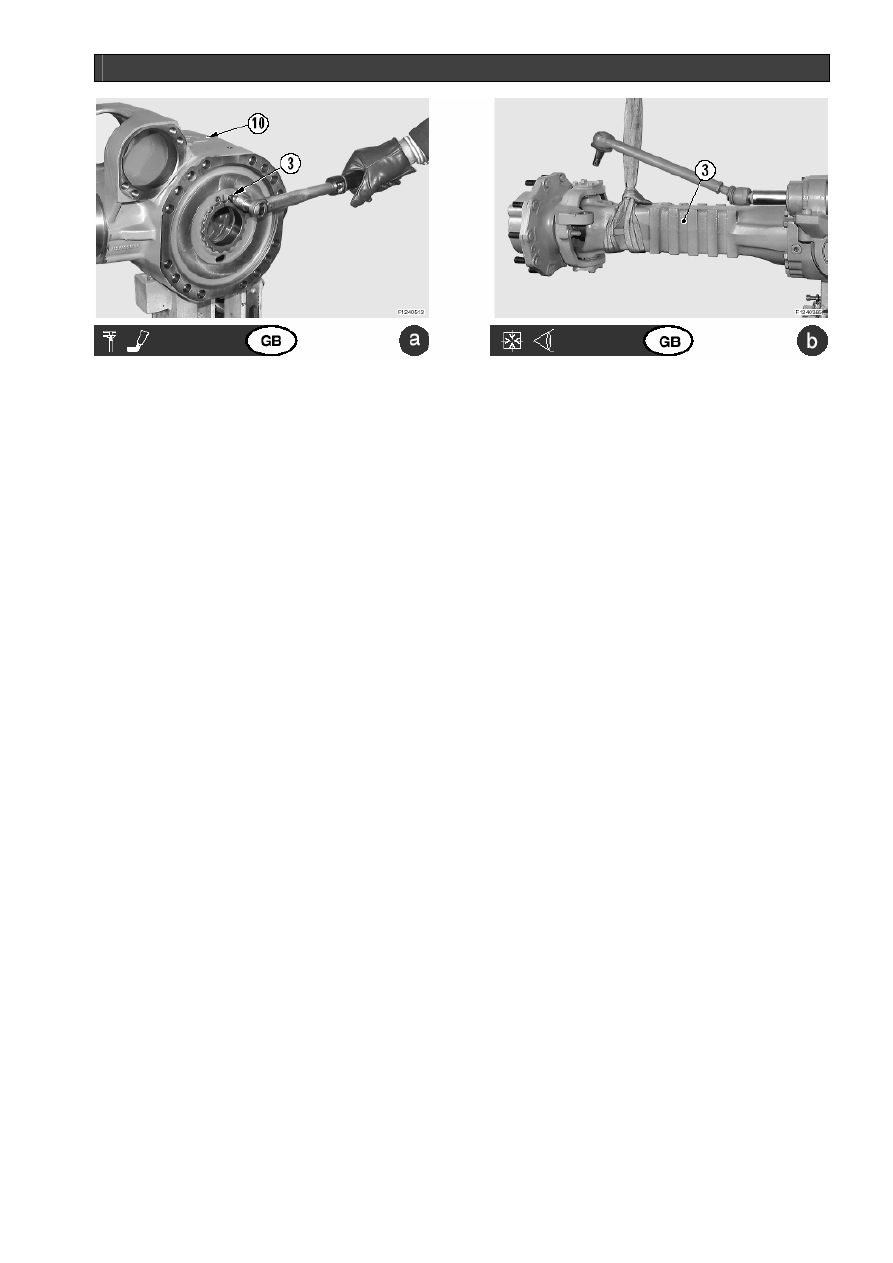

Нанесите локтит 242 на винты (3), вставьте их в одно
их двух отверстий и затяните.
Установка  затягивающего  момента  ключа: 23.8-26.2
Нм.
Установите  верхнюю  пробку (10), предварительно
нанеся  удаляемый  соединительный  компаунд  для
уплотнения на кромки.

Установите назад узлы полуосей.
Подробности смотрите в разделе

«ПРОВЕРКА ИЗНОСА

И ЗАМЕНА ТОРМОЗНЫХ ДИСКОВ»

.
