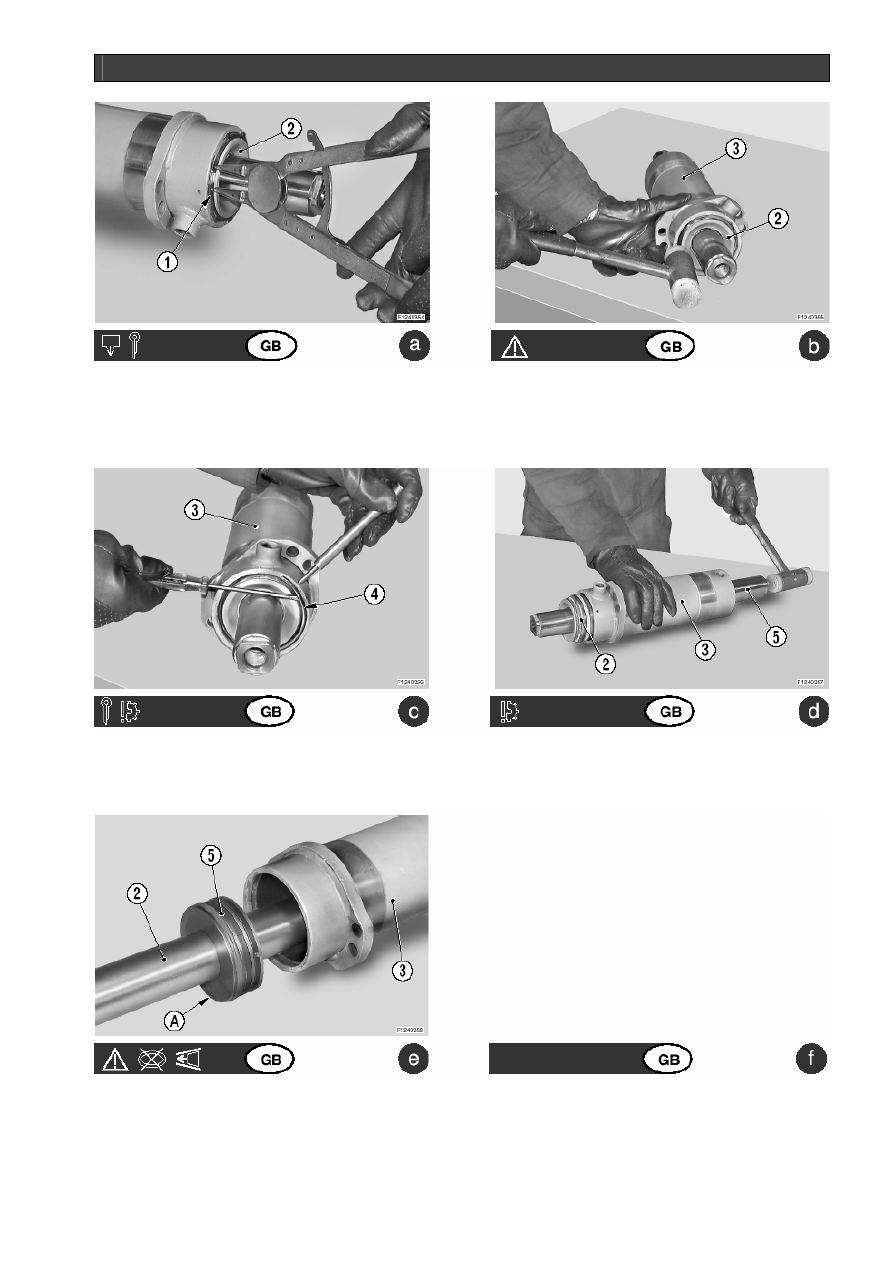

КАК РАЗОБРАТЬ РУЛЕВОЙ ЦИЛИНДР





Снимите  стопорное  кольцо (1) с  головки  цилиндра
(2).

С  помощью  пластмассового  молоточка  протолкните
головку (2) внутрь цилиндра (3).

ПРИМЕЧАНИЕ.

 Головка должна располагаться вровень

с кромкой цилиндра.







С помощью пробойника надавите на стопорное коль-
цо (4), установленное  внутри  цилиндра (3), и  извле-
ките кольцо с помощью отвертки.

Постучите по поршню (5) в задней части головки (2),
используя пластмассовый молоточек.
Продолжайте постукивать, пока головка (2) не выйдет
из цилиндра (3).





Разберите  блок  цилиндра (3), вытащив  сначала  го-
ловку (2), а затем поршень (5).



ОСТОРОЖНО!

Пометьте  сторону  монтажа  поршня

(5).  Скошенная  часть  поршня  «А»  ориентирована  в
сторону головки (2).





68

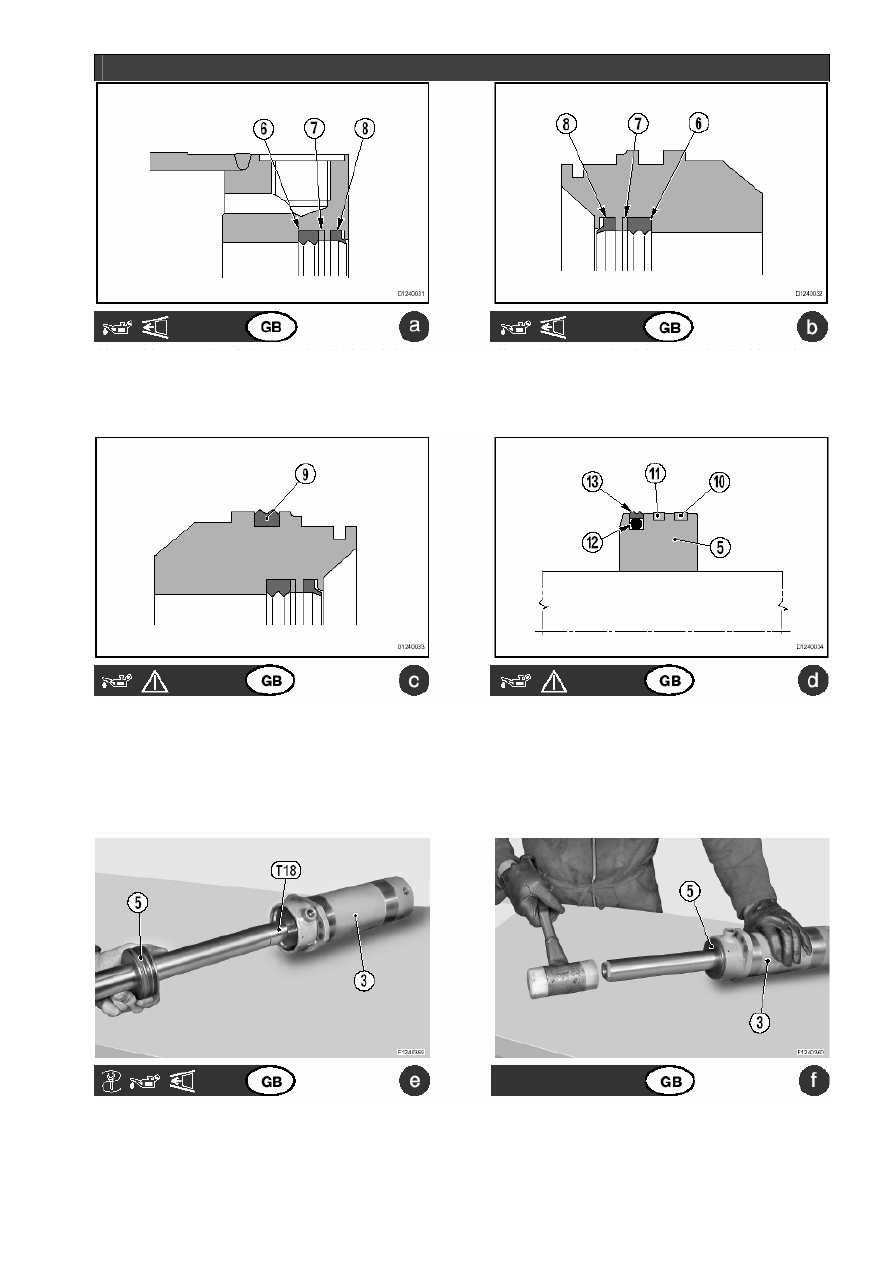

КАК СОБРАТЬ РУЛЕВОЙ ЦИЛИНДР



После нанесения консистентной смазки установите уп-
лотнительное кольцо (6) вала, антиэкструзионное коль-
цо (7) и маслосъёмное кольцо (8) внутрь цилиндра (3).

ОСТОРОЖНО!

  Тщательно  проверьте  правильность

установки антиэкструзионного кольца.

После  нанесения  консистентной  смазки  установите
уплотнительное  кольцо (6) вала,  антиэкструзионное
кольцо (7) и маслосъёмное кольцо (8) на головку (2).

ОСТОРОЖНО!

  Тщательно  проверьте  правильность

установки антиэкструзионного кольца.



Установите прокладку (9) снаружи на головку (2).

ОСТОРОЖНО!



1 - Для  облегчения  сборки  нанесите  смазку  на  внеш-

нюю поверхность поршня.

2 - Не поворачивайте прокладку (9) вверх.

Подготовьте  поршень (5), установив  на  него  направ-
ляющее кольцо (10), магнитное кольцо (11), кольцевое
уплотнение (12) и прокладку (13).

ОСТОРОЖНО!



1 - Для облегчения сборки нанесите смазку.
2 - Если центровочный датчик отсутствует, магнитное

кольцо (11) необходимо  заменить  еще  одним  на-
правляющим кольцом (10).



Установите  инструмент  Т18  на  вал  на  стороне,  про-
тивоположной  головке (2), и  отцентрируйте  его  на
цилиндре (3), чтобы он входил в поршень (5).



ПРИМЕЧАНИЕ.

Нанесите  немного  смазки  на  про-

кладки и цилиндр.

Протолкните  поршень (5) в  цилиндр  на 100 мм,  ис-
пользуя пластиковый молоточек.

70

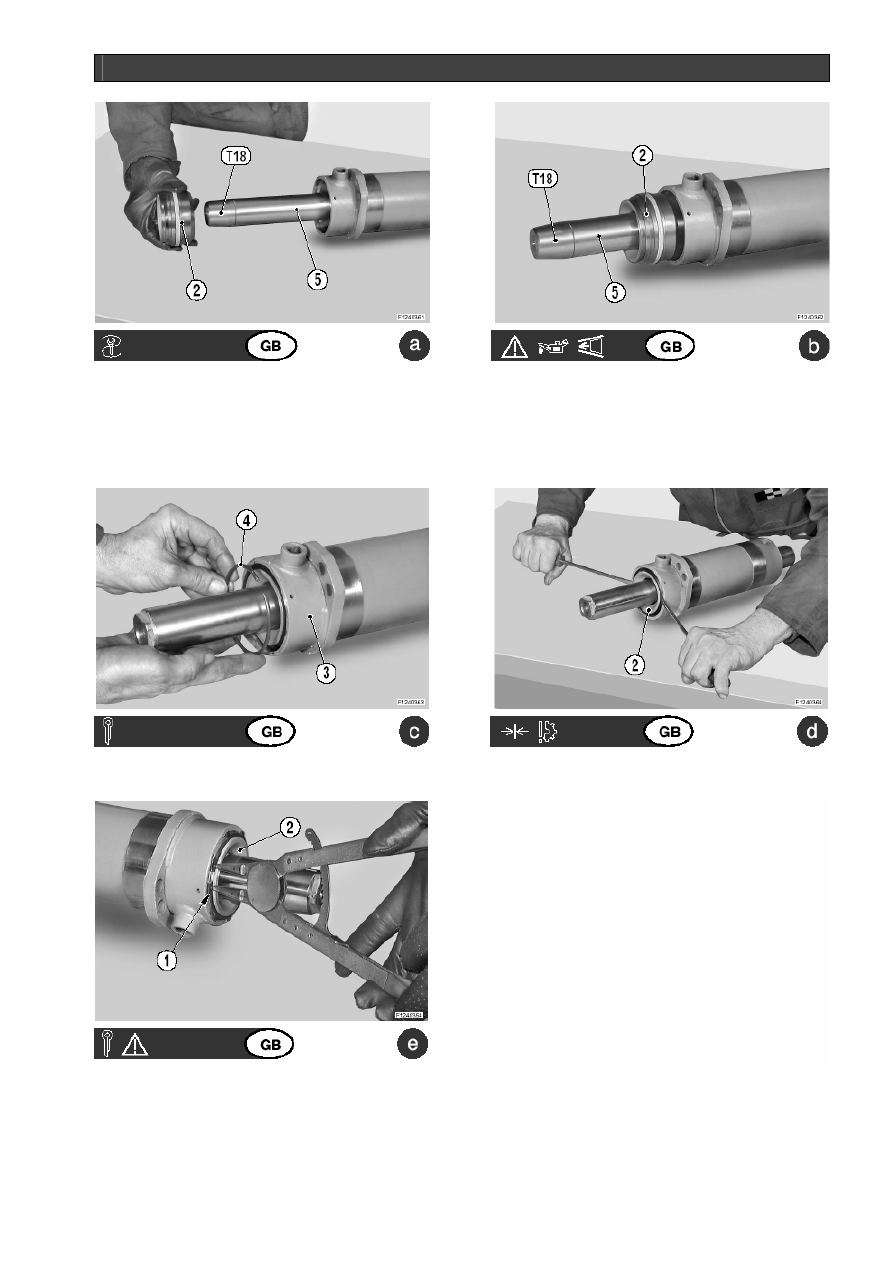

КАК СОБРАТЬ РУЛЕВОЙ ЦИЛИНДР





Снимите инструмент Т18 и установите его на проти-
воположной стороне поршня (5).

Нанесите консистентную смазку на уплотнения голов-
ки (2), установите  головку на  поршень  и  протолкните
ее в цилиндр (3) с помощью пластмассового молоточ-
ка.

ПРИМЕЧАНИЕ.

 Вставьте головку так, чтобы она нахо-

дилась вровень с кромкой цилиндра.





Установите стопорное кольцо (4), убедившись в том,
что оно вошло в гнездо цилиндра (3).

Надавите на головку, используя две отвертки или ры-
чага, пока головку не остановит стопорное кольцо (4).





Установите стопорное кольцо (1) на головку (2).



ОСТОРОЖНО!

Убедитесь,  что  стопорное  кольцо (1)

надежно вошло в свое гнездо.
При необходимости вдавите его в гнездо с помощью
пробойника и молотка.






72

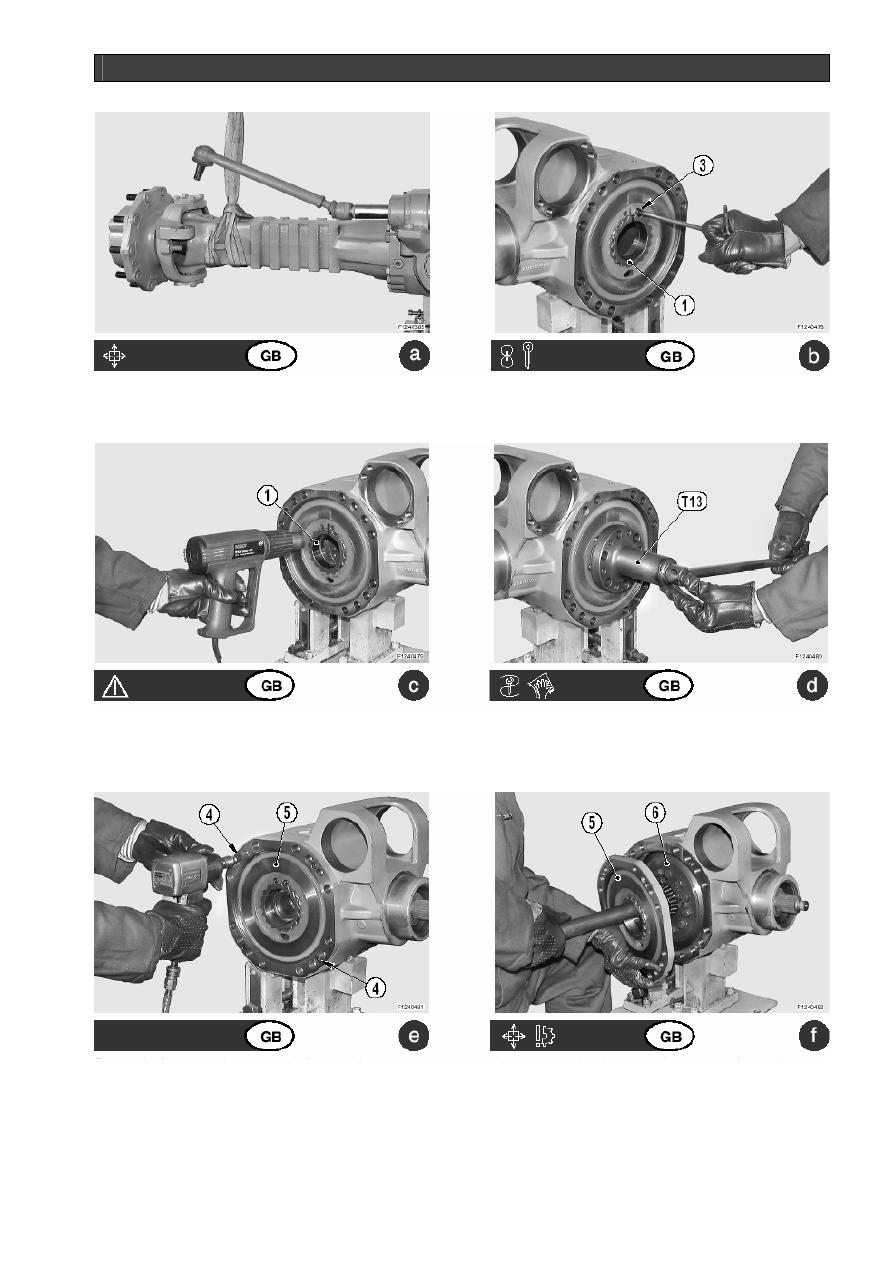

КАК СНЯТЬ И РАЗОБРАТЬ БЛОК ДИФФЕРЕНЦИАЛА



СНЯТИЕ





Снимите собранные полуоси.
Подробности смотрите в разделе

«ПРОВЕРКА ИЗНО-

СА И ЗАМЕНА ТОРМОЗНЫХ ДИСКОВ».



Отметьте  положение  кольцевых  гаек (1). Выверните
установочные винты (3) из кольцевых гаек (1).





Нагрейте  равномерно  кольцевые  гайки (1) до  темпе-
ратуры 80

о

С.

Используя инструмент Т13, открутите кольцевые гай-
ки.

ПРИМЕЧАНИЕ.

 Аккуратно очистите нарезные участки

на кольцевых гайках корпуса и крышки.





Выверните  установочные  винты (4) из  средней
крышки (5).

Вставьте  отвертку  в  противостоящие  пазы,  затем  на-
давите и снимите среднюю крышку (5) и блок диффе-
ренциала в сборе (6).

ПРИМЕЧАНИЕ.

  Поддерживайте  детали  с  помощью

стержня.
