СБОРКА ПЛАНЕТАРНОГО РЕДУКТОРА

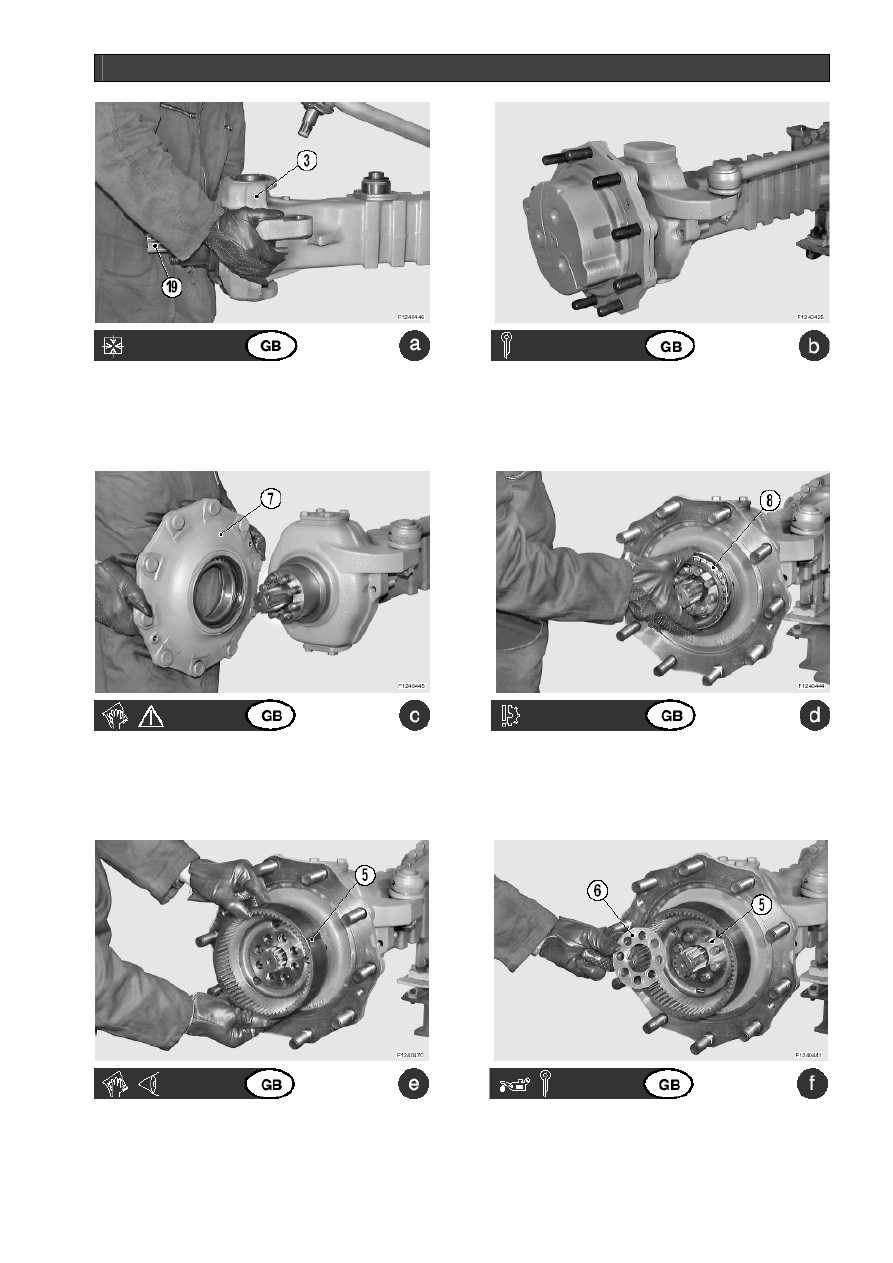

Установите  коробку  рулевого  механизма (3) на  кар-
дан (19) и вставьте штифты сочленения. Подробности
установки  штифтов  смотрите  в  разделе

«КАК  СОБИ-

РАТЬ УЗЕЛ КОРОБКИ РУЛЕВОГО МЕХАНИЗМА»

.

Подсоедините рулевые тяги.
Подробности  смотрите  в  разделе

«КАК  СОБИРАТЬ

УЗЕЛ КОРОБКИ РУЛЕВОГО МЕХАНИЗМА»

.






Вставьте ступицу (7).

Вставьте внешний подшипник (8).

ПРИМЕЧАНИЕ.

  С  помощью  пластмассового  молоточ-

ка загоните подшипник до останова, легко постукивая
по кромке по кругу.






Установите узел зубчатого фланца (5).

ПРИМЕЧАНИЕ.

 Для посадки фланца (5) на место ис-

пользуйте  пластмассовый  молоточек,  постукивая  им
поочередно по нескольким равноудаленным местам.

Нанесите консистентную смазку Tecnolube Seal 101 на
поверхность  предохранительного  фланца (6), касаю-
щуюся зубчатого фланца (5).
Установите предохранительный фланец (6).



52

СБОРКА ПЛАНЕТАРНОГО РЕДУКТОРА

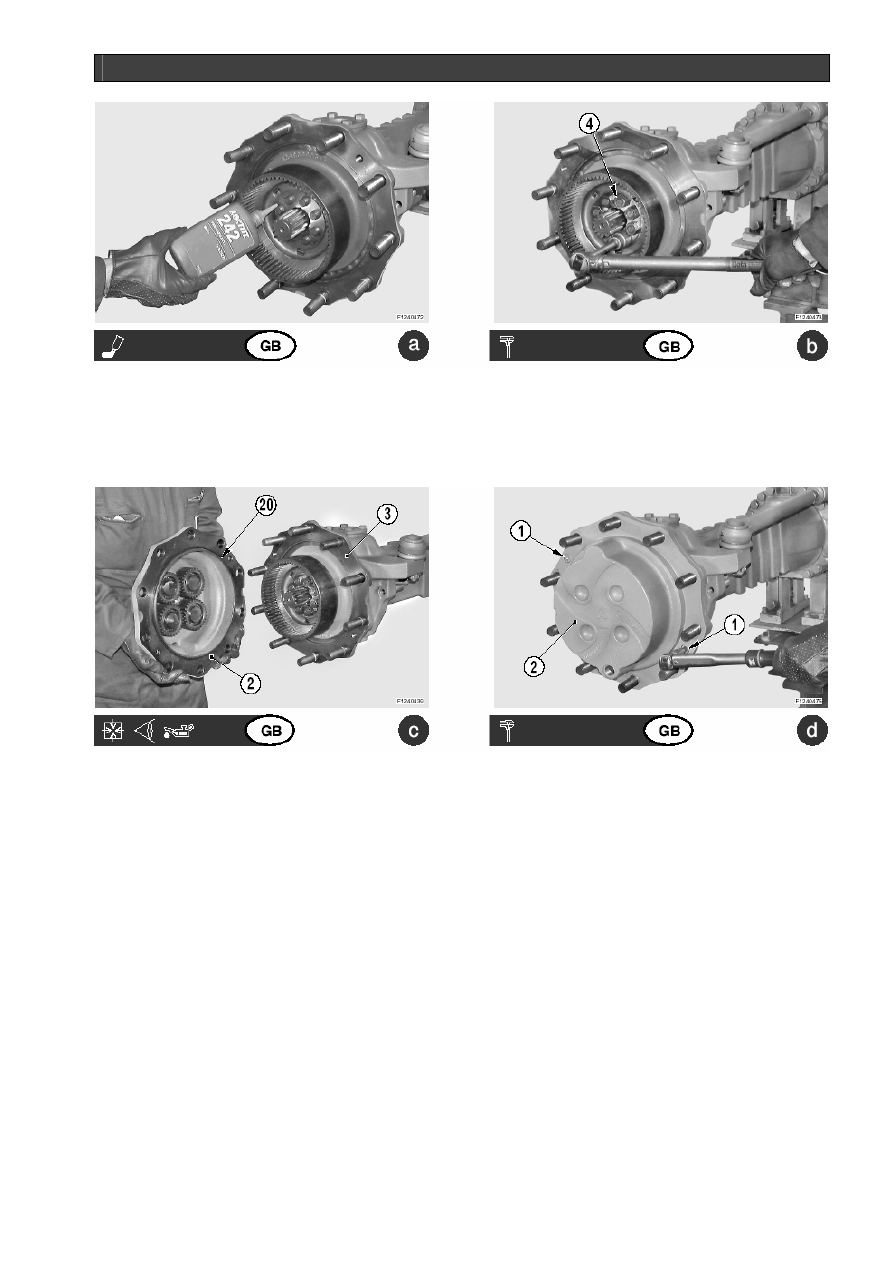

Нанесите  локтит 242 на  шпильки  и  наживите  гайки
(4).

Затяните перекрестно гайки (4) в два этапа.
Первоначальная  установка  затягивающего  момента
ключа: 120 Нм.
Заключительная  установка  затягивающего  момента
ключа: 255-285 Нм.






Установите крышку водила планетарной передачи (2)
на ступицу (3).

ОСТОРОЖНО!

 Проверьте, чтобы кольцевое уплотне-

ние (20) находилось  в  хорошем  состоянии  и  было
установлено на место.

Зафиксируйте  крышку  водила  планетарной  передачи
(2), затянув винты (1).
Установка  затягивающего  момента  ключа  для  вин-
тов:40-50 Нм.





















54

КАК СНЯТЬ РУЛЕВОЙ ЦИЛИНДР

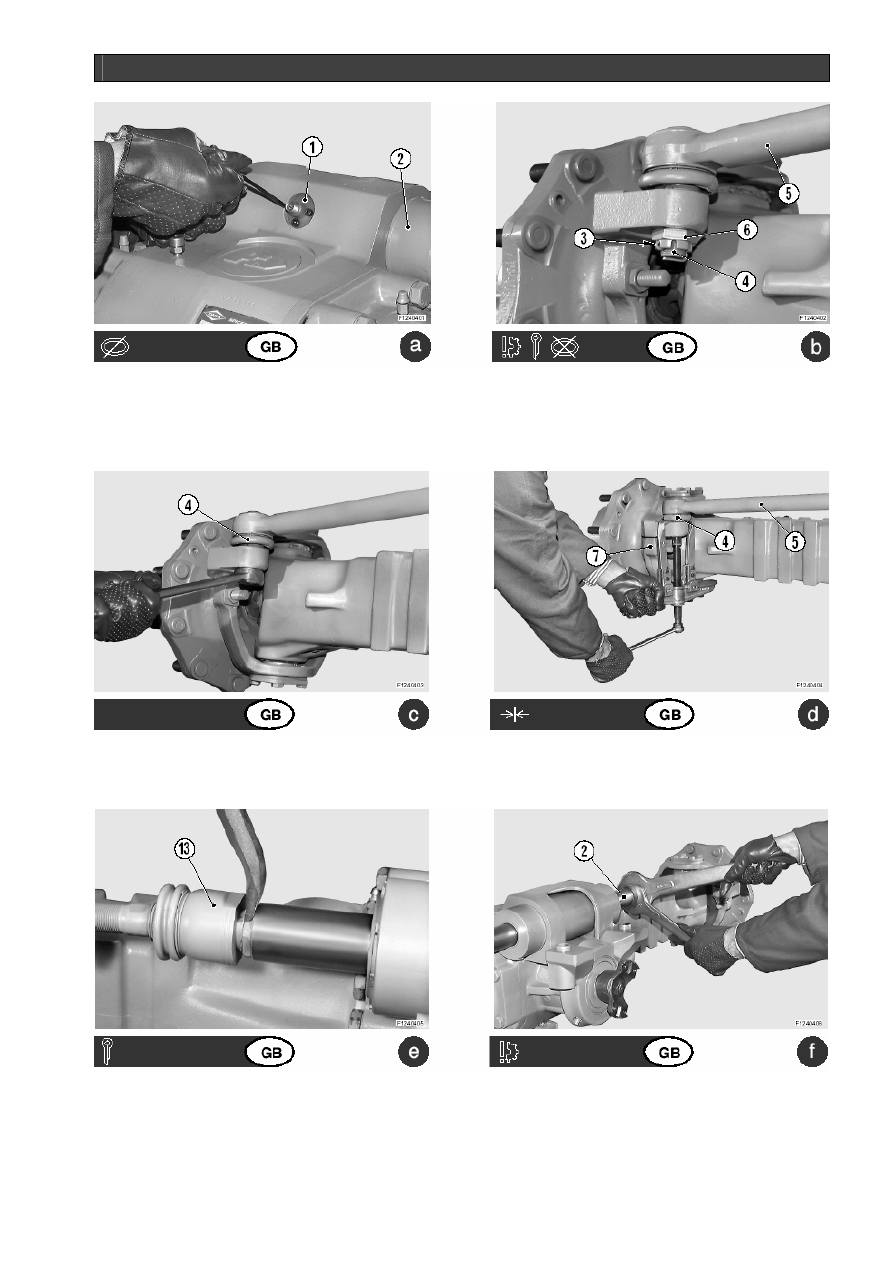

Снимите центрирующий датчик (1) рулевого поршня
(2), если он установлен.

Вытащите  предохранительные  шплинты (3) из  паль-
цев сочленения (4) рулевых тяг (5).

ОСТОРОЖНО!

 Утилизируйте использованные развод-

ные чеки.






Отверните  корончатые  гайки (6), которые  стопорят
пальцы сочленения (4).

Извлеките  конические  пальцы  сочленения (4) из  ко-
робки рулевого механизма (7), используя съемник.






Если в соединении рулевых тяг имеется предохрани-
тельное кольцо (13), поднимите кромку.

Отсоедините  правую  и  левую  рулевую  тягу (5) от
поршня (2).






56

КАК СНЯТЬ РУЛЕВОЙ ЦИЛИНДР

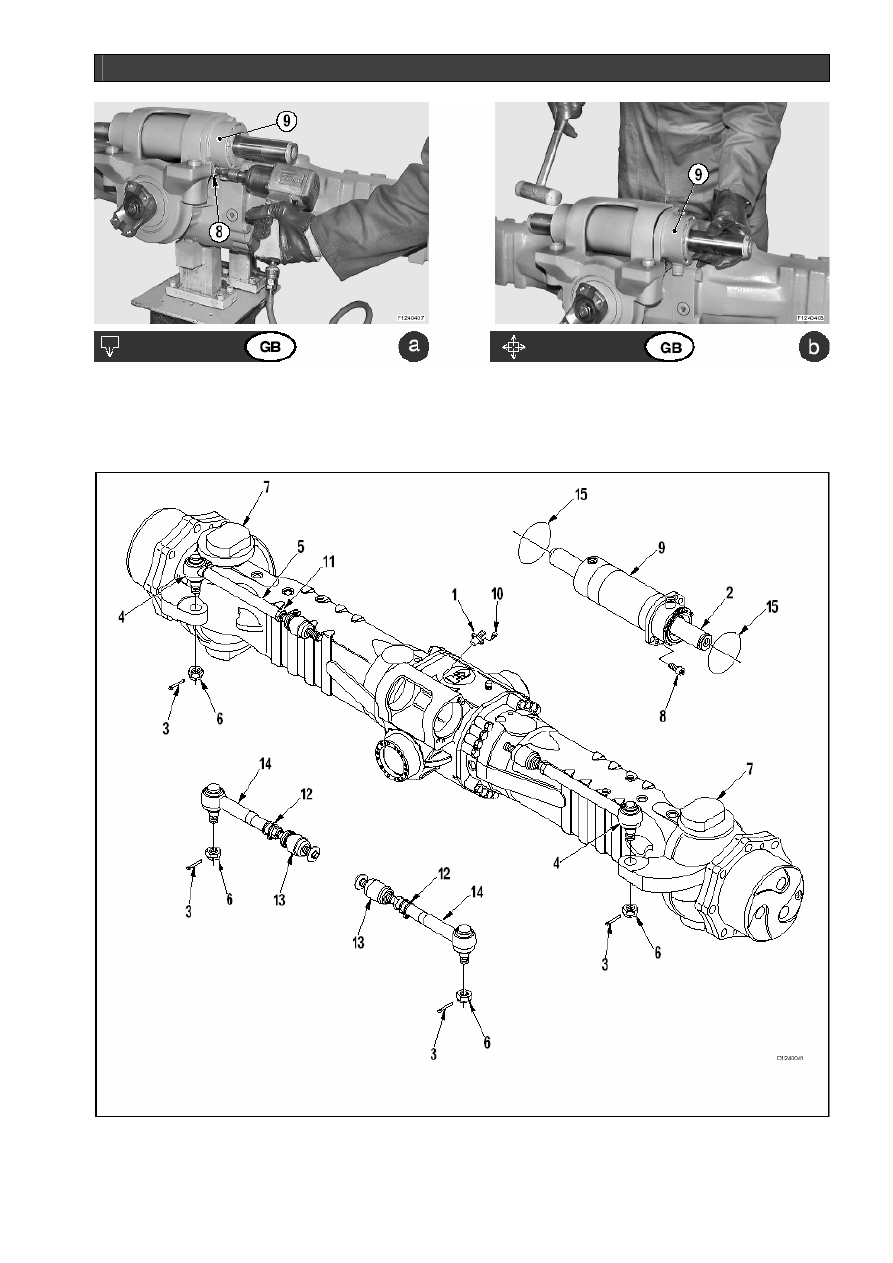

Выверните крепежные винты (8) из рулевого цилинд-
ра (9).

Вытащите  цилиндр (9), используя  пластмассовый  мо-
лоточек.

ПРИМЕЧАНИЕ

. Смотрите разборку цилиндра в разде-

ле

«КАК РАЗОБРАТЬ РУЛЕВОЙ ЦИЛИНДР»

.
