Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 26

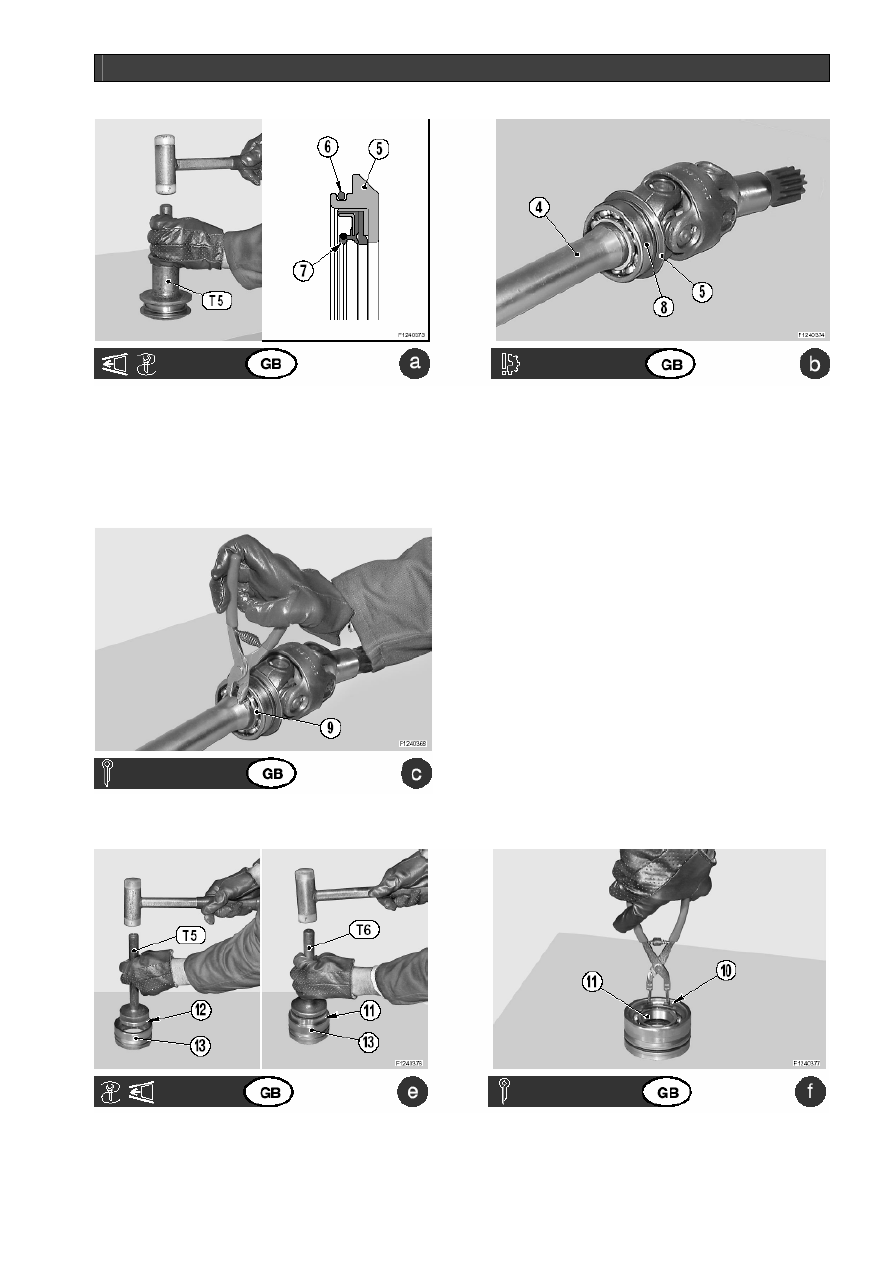

УСТАНОВКА КАРДАНА



ВЕРСИЯ С ФЛАНЦЕМ



Вставьте  уплотнительное  кольцо (7) вала  во  фланец
(5), используя инструмент Т5.

ПРИМЕЧАНИЕ.

  Тщательно  проверьте  сторону  мон-

тажа. Замените также внешнее кольцевое уплотнение
(6).

Насадите фланец (5) на кардан (4).
Нагрейте  подшипник (8) до  температуры  примерно
100

о

С, насадите его на кардан и зафиксируйте.







Установите стопорное кольцо (9) на подшипник (8).


ВЕРСИЯ С МУФТОЙ



С помощью инструментов Т5 и Т6 вставьте уплотни-
тельное кольцо (12) и подшипник (11) во втулку (13).

ПРИМЕЧАНИЕ.

  Тщательно  проверьте  сторону  мон-

тажа уплотнения (12).

Установите стопорное кольцо (10) на подшипник (11).

36

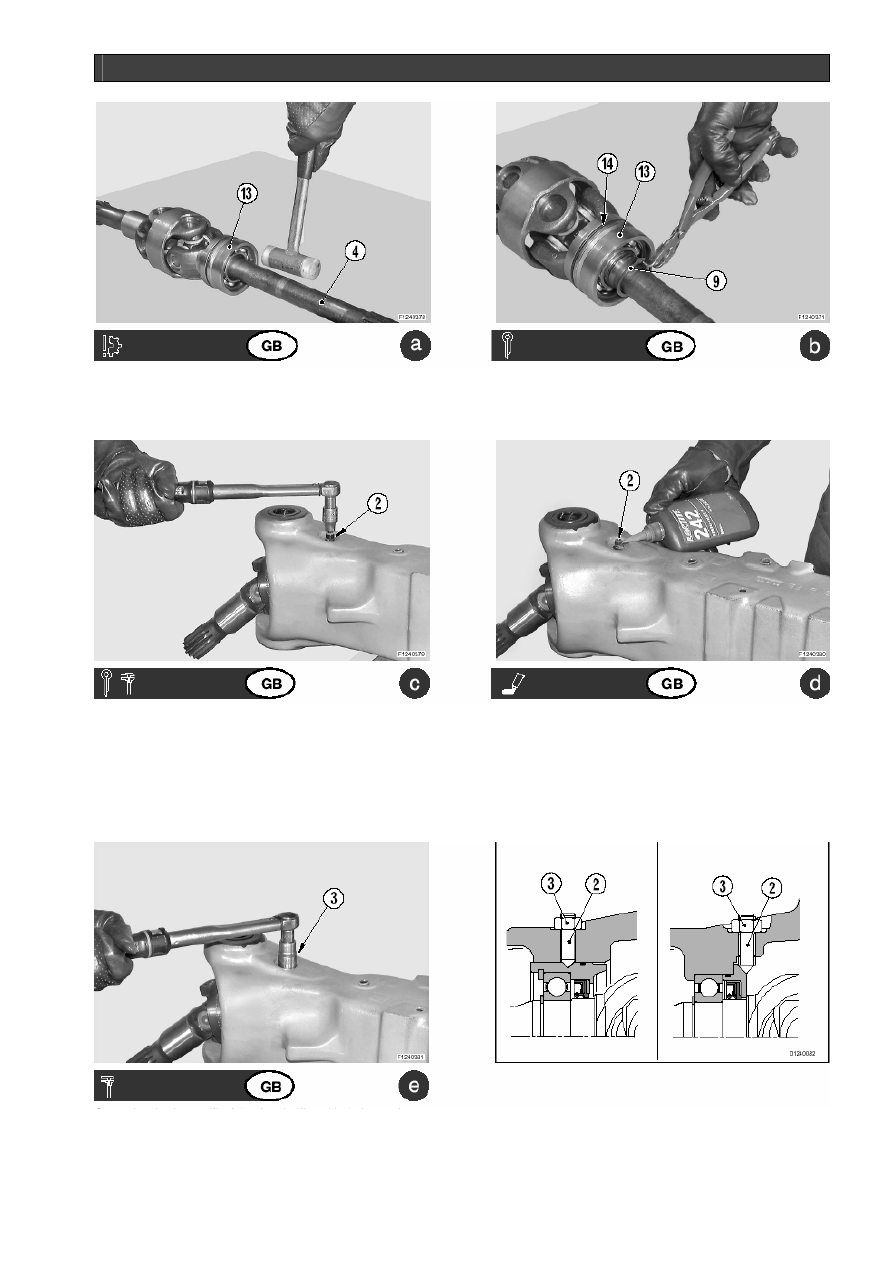

УСТАНОВКА КАРДАНА





Нагрейте  подшипник  в  масле  при  температуре  при-
мерно 100

о

С и установите втулку в сборе (13) на кар-

дан (4).

Установите стопорное кольцо (9) на блок втулки (13);
поставьте также на место кольцевое уплотнение (14).





Вставьте кардан и зажмите верхний и нижний нагели
(2).
Установка  затягивающего  момента  ключа:  макс. 15
Нм.

ПРИМЕЧАНИЕ.

  Для  кардана,  поступающего  с  втул-

кой,  отцентрируйте  положение  стопорных  нагелей  в
пазу.

Нанесите  Локтит 242 на  выступающие  части  нагелей
(2).





Наверните контргайки (3) на нагели (2) и затяните их
с помощью динамометрического ключа.
Установка затягивающего момента ключа: 122 Нм.



38

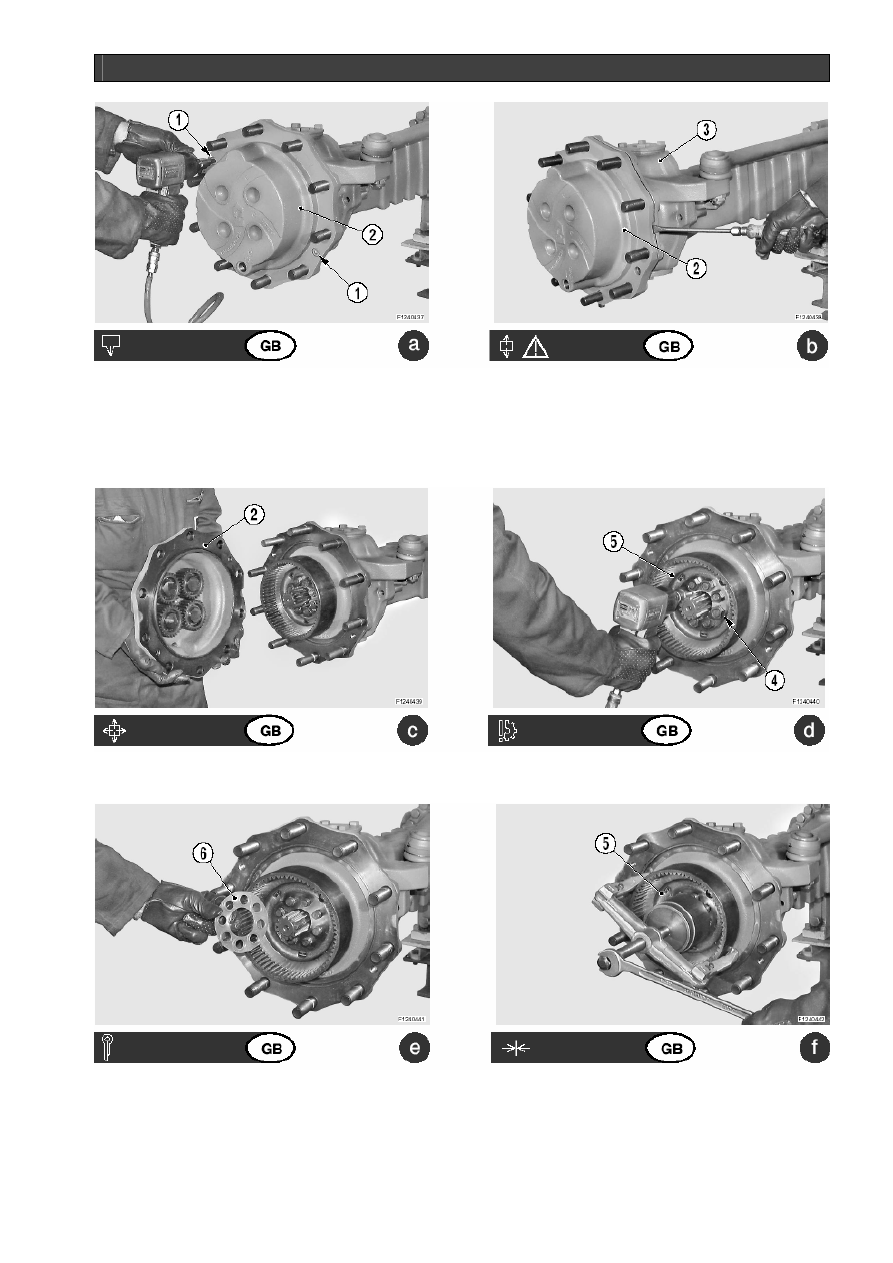

КАК РАЗБИРАТЬ ПЛАНЕТАРНЫЙ РЕДУКТОР





Отсоедините  рулевые  тяги  от  коробки  рулевого  ме-
ханизма (3).
Подробнее  смотрите

«КАК  СНЯТЬ  ПОЛНОСТЬЮ  КО-

РОБКУ РУЛЕВОГО МЕХАНИЗМА»

.

Выверните  зажимные  винты (1) из  крышки  водила
планетарной передачи (2).

Разъедините крышку водила планетарной передачи (2)
и  коробку  рулевого  механизма,  вставляя  поочередно
лезвие отвертки в соответствующие пазы.





Снимите  полностью  крышку  водила  планетарной
передачи (2).

Отверните и снимите затягивающие гайки (4) с зубча-
того фланца (5).





Снимите предохранительный фланец (6).

С помощью съемника снимите зубчатый фланец (5) (5)
целиком, воздействуя на резьбовые шпильки.







40

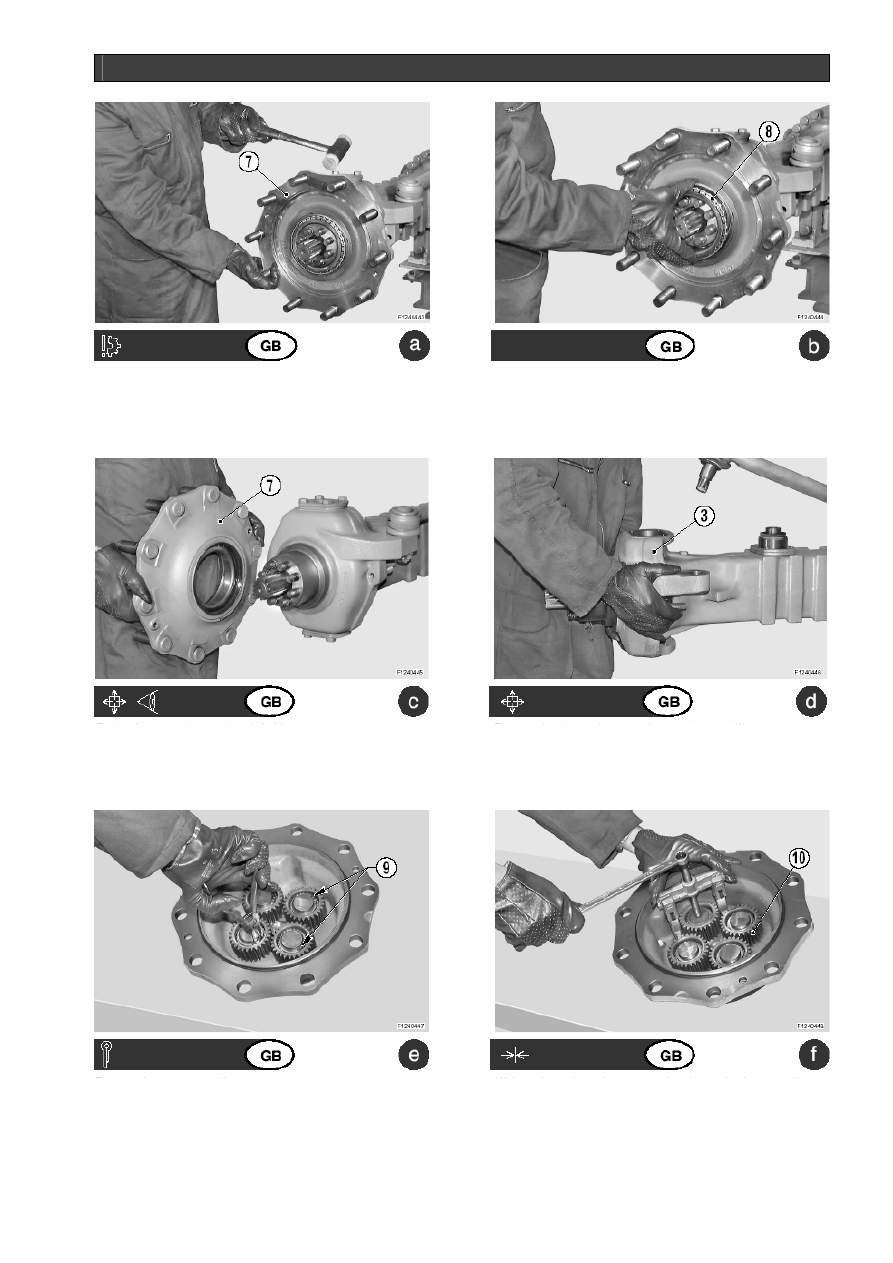

КАК РАЗБИРАТЬ ПЛАНЕТАРНЫЙ РЕДУКТОР





Извлеките частично ступицу (7), используя пластмас-
совый молоточек.

ПРИМЕЧАНИЕ.

  По  очереди  постукивайте  по  не-

скольким равноудаленным точкам.

Извлеките внешний подшипник (8).





Снимите вручную целиком ступицу (7).

Извлеките штифты и снимите коробку рулевого меха-
низма (3).
Подробнее  смотрите

«КАК  СНЯТЬ  ПОЛНОСТЬЮ  КО-

РОБКУ РУЛЕВОГО МЕХАНИЗМА»

.





Снимите стопорные кольца (9).

Используя  съемник,  извлеките  шестерни  планетарной
передачи (10).

ПРИМЕЧАНИЕ.

  Пометьте  сторону  монтажа  планетар-

ных шестерен.




42
