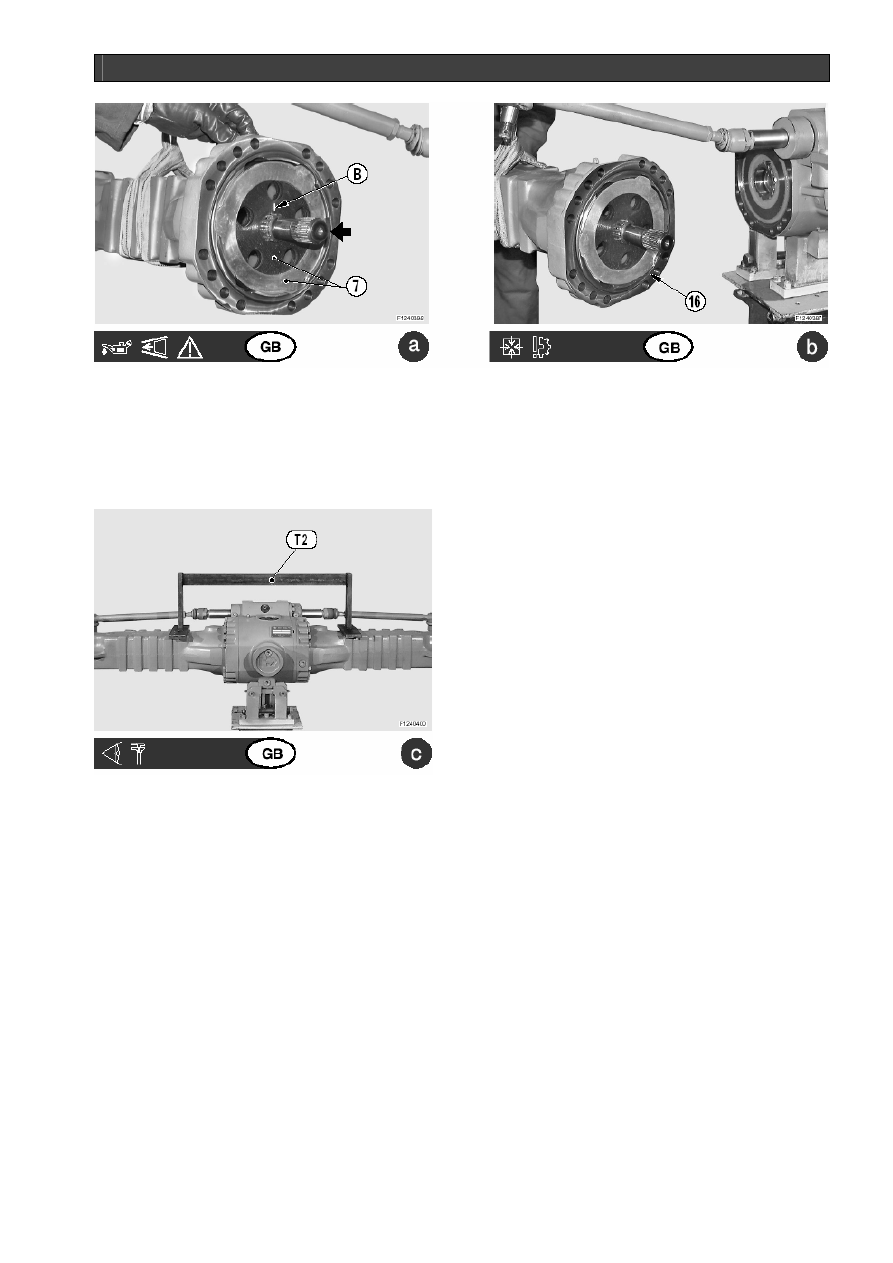

КАК СОБИРАТЬ ТОРМОЗНЫЕ БЛОКИ





Нанесите  немного  смазки  на  тормозные  диски (7) и
установите  их  в  полуоси,  соблюдая  последователь-
ность; ориентируйте их таким образом, чтобы полно-
стью  совместить  отверстия  для  циркуляции  масла  с
метками «В».

ПРИМЕЧАНИЕ.

  При установке стальных дисков паз,

соответствующий  колпачку  уровня  масла  всегда
должен оставаться свободным.

Проверьте, чтобы положение уплотнительного кольца
(16)  на  полуоси  оставалось  неизменным;  установите
полуось в сборе на место. Зафиксируйте ее на месте с
помощью  двух  расположенных  диагонально  винтов
(4) с шайбами (5).



Проверьте,  чтобы  обе  полуоси  находились  на  одном
уровне,  используя  инструмент  Т2,  и  окончательно
затяните винты (4) с шайбами (5), поджимая их пере-
крестно.
Установка затягивающего момента ключа: 298 Нм.




















20

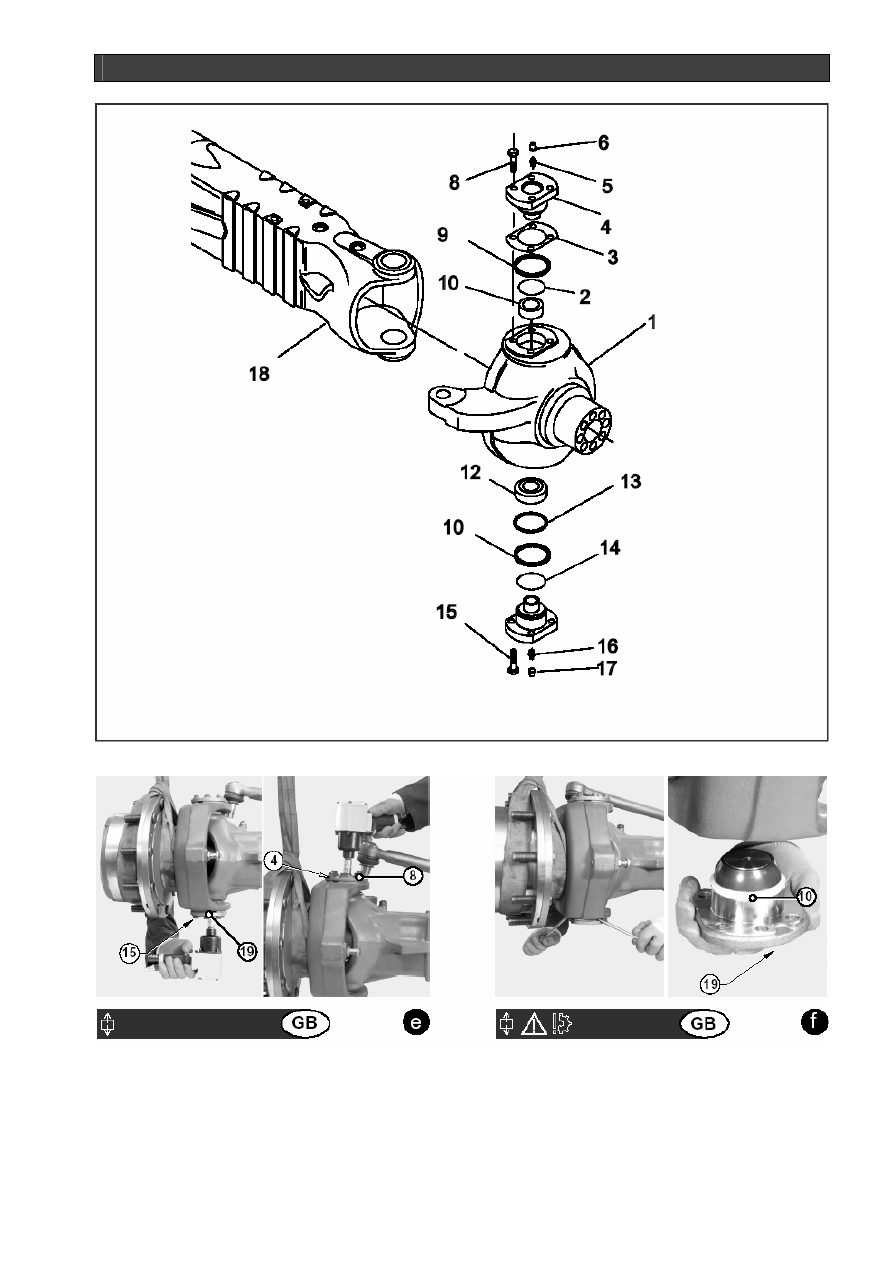

КАК СНЯТЬ СОБРАННУЮ КОРОБКУ РУЛЕВОГО МЕХАНИЗМА










Отпустите и выверните установочные винты (15)(8) в
упоре сочленения (19)(4).

Снимите  нижний  упор  сочленения (19) вместе  с  пе-
редним уплотнительным кольцом (10).







22

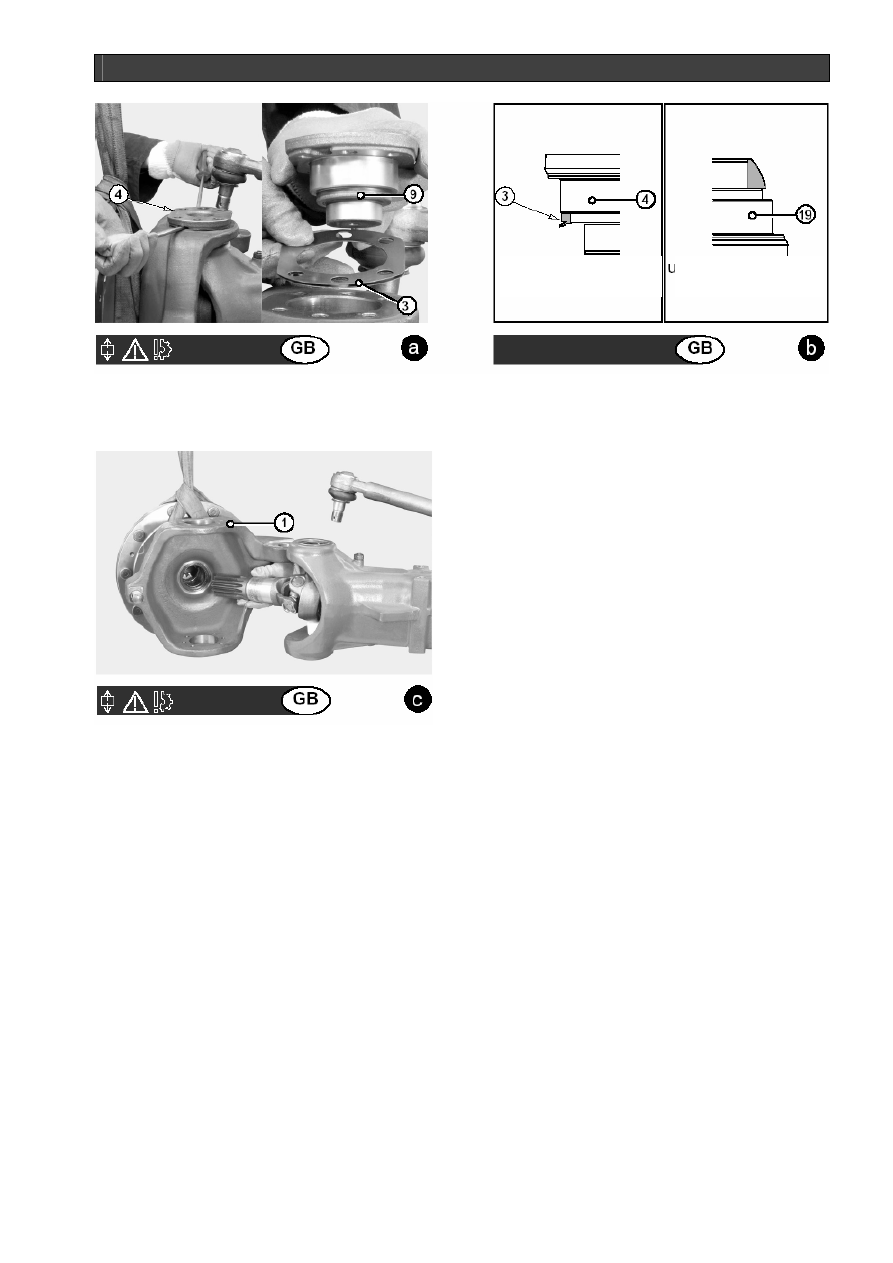

КАК СНЯТЬ СОБРАННУЮ КОРОБКУ РУЛЕВОГО МЕХАНИЗМА





Верхний упор со-
членения

Нижний упор со-
членения

С  помощью  двух рычагов  снимите  верхний  упор  со-
членения (4) вместе  с  передним  уплотнением (9) и
регулировочными шайбами (3).
Следите за тем, чтобы не повредить поверхности.



Снимите собранную коробку рулевого механизма (1).



























24

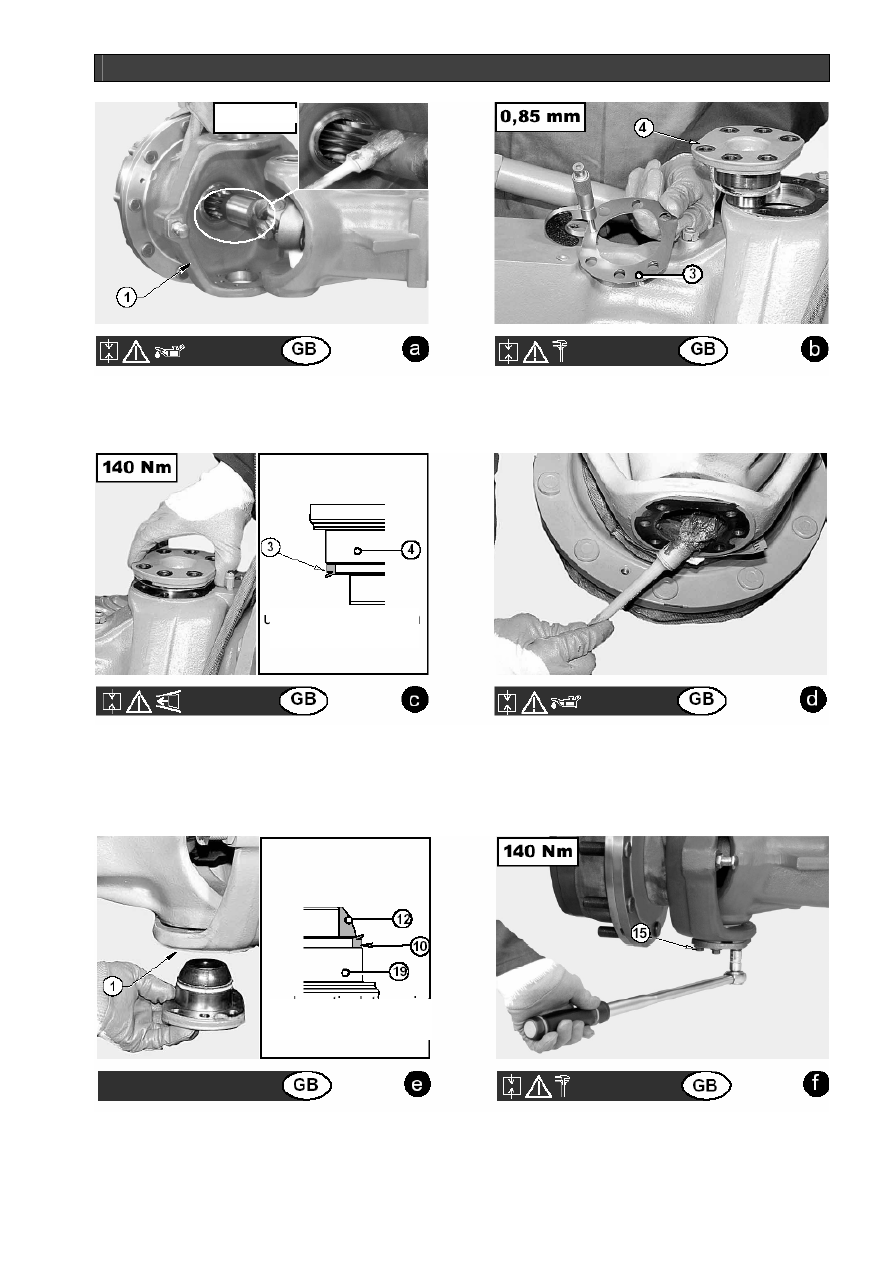

КАК УСТАНАВЛИВАТЬ КОРОБКУ РУЛЕВОГО МЕХАНИЗМА В СБОРЕ





Смазать

Смажьте  окончание  кардана  и  установите  коробку
рулевого механизма (1).
Следите за тем, чтобы не повредить  кольца пылеза-
щитной крышки и уплотнительные кольца.

Подготовьте  несколько  регулировочных  шайб (3) по
0.85 мм. Устанавливаются под верхним упором (4).



Верхний упор со-
членения

Установите  новую  прокладку (3) на  верхний  упор
сочленения (4). Смажьте  и  соберите  узел  в  коробке
рулевого  механизма.  Вставьте  винты (8) и  затяните
их ключом до 140 Нм.
Следите  за  правильностью  стороны  монтажа  про-
кладки (3).

Смажьте  и  установите  узел  в  коробке  рулевого  меха-
низма.



Нижний упор сочле-
нения

Установите  узел (19) в  коробке  рулевого  механизма
(1). Вставьте винты (15) и сильно затяните.
Проверьте правильность стороны монтажа прокладки
(10).

Затяните последовательно новые установочные винты
(15) верхнего и нижнего упоров сочленения, закручи-
вая их перекрестно.
Установка затягивающего момента ключа: 140 Нм.
