КАК УСТАНАВЛИВАТЬ КОРОБКУ РУЛЕВОГО МЕХАНИЗМА В СБОРЕ





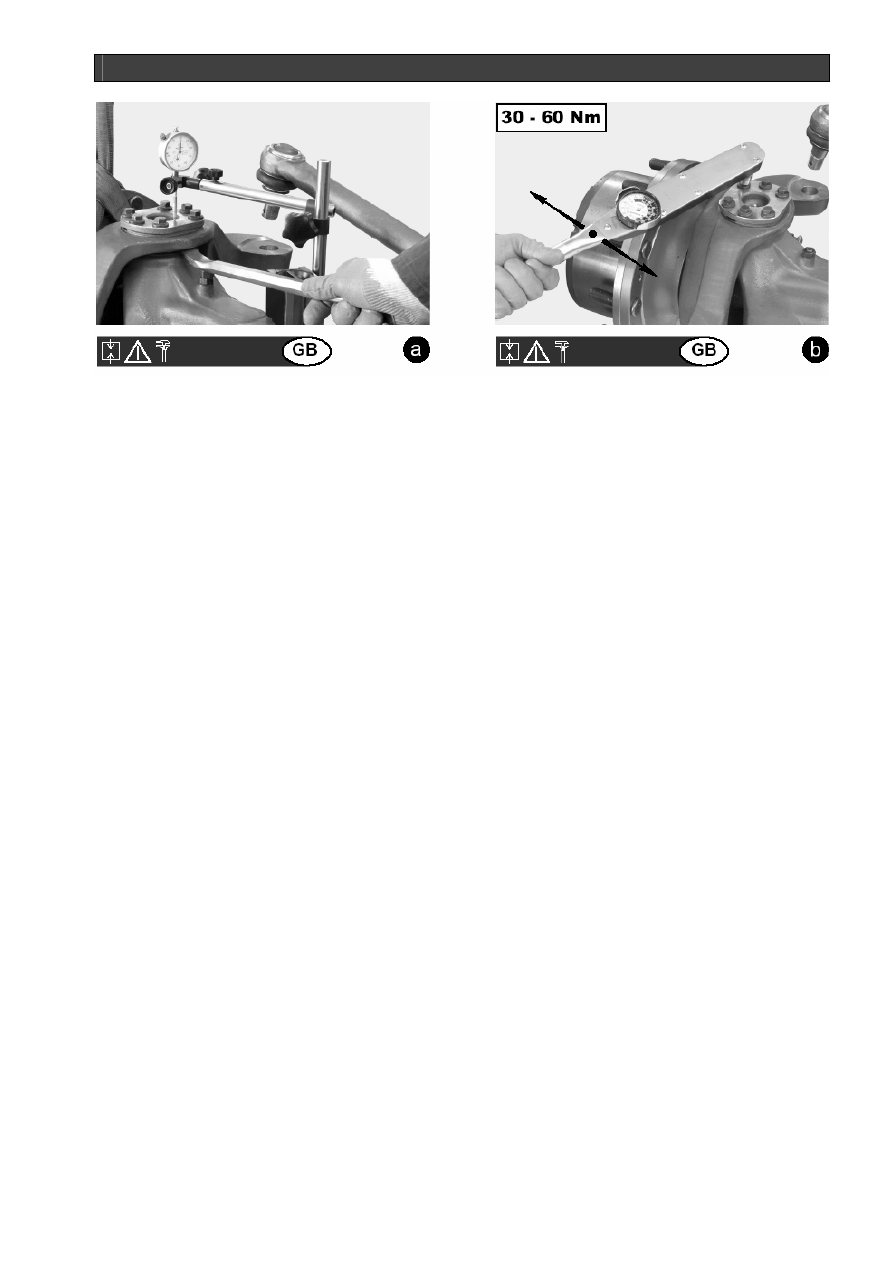

Проверьте,  используя  балансир,  наличие  вертикаль-
ного зазора.
Если зазор имеется, определите его ширину и умень-
шите ее, убирая регулировочные шайбы.

Проверьте  затягивающий  момент  на  упорах,  который
должен  составлять  от 30 до 60 Нм.  Если  предвари-
тельно  замеренное  значение  является  слишком  высо-
ким, нужно увеличить число регулировочных шайб.













































28

КАК СНЯТЬ КАРДАН



Кардан можно снимать только после того, как снята коробка рулевого механизма (Смотрите:

«СНЯТИЕ КОРОБКИ

РУЛЕВОГО МЕХАНИЗМА»

). В зависимости от типа требующихся ремонтных работ и типа оси требуются различ-

ные операции:

1 -

Ось  без  парковочных  тормозов:  в  тормозную  цепь  необходимо  подать  сжатый  воздух  (примерно 7 бар),
чтобы тормозные диски оставались на месте.

2 -

Ось с предохранительным тормозом: подготовительные работы не требуются, так как диски фиксируются
на месте механическим способом.

3 -

Ось с механическим тормозом: требуется поставить внешние рычаги управления под напряжение относи-
тельно друг друга.

4 -

Разборка должна производиться после помещения полуоси на монтажный стол.


Пояснения, которые даются ниже, касаются операций по снятию, выполняемых на монтажном столе; различные
этапы снятия кардана относятся и ко всем другим вариантам и версиям.
































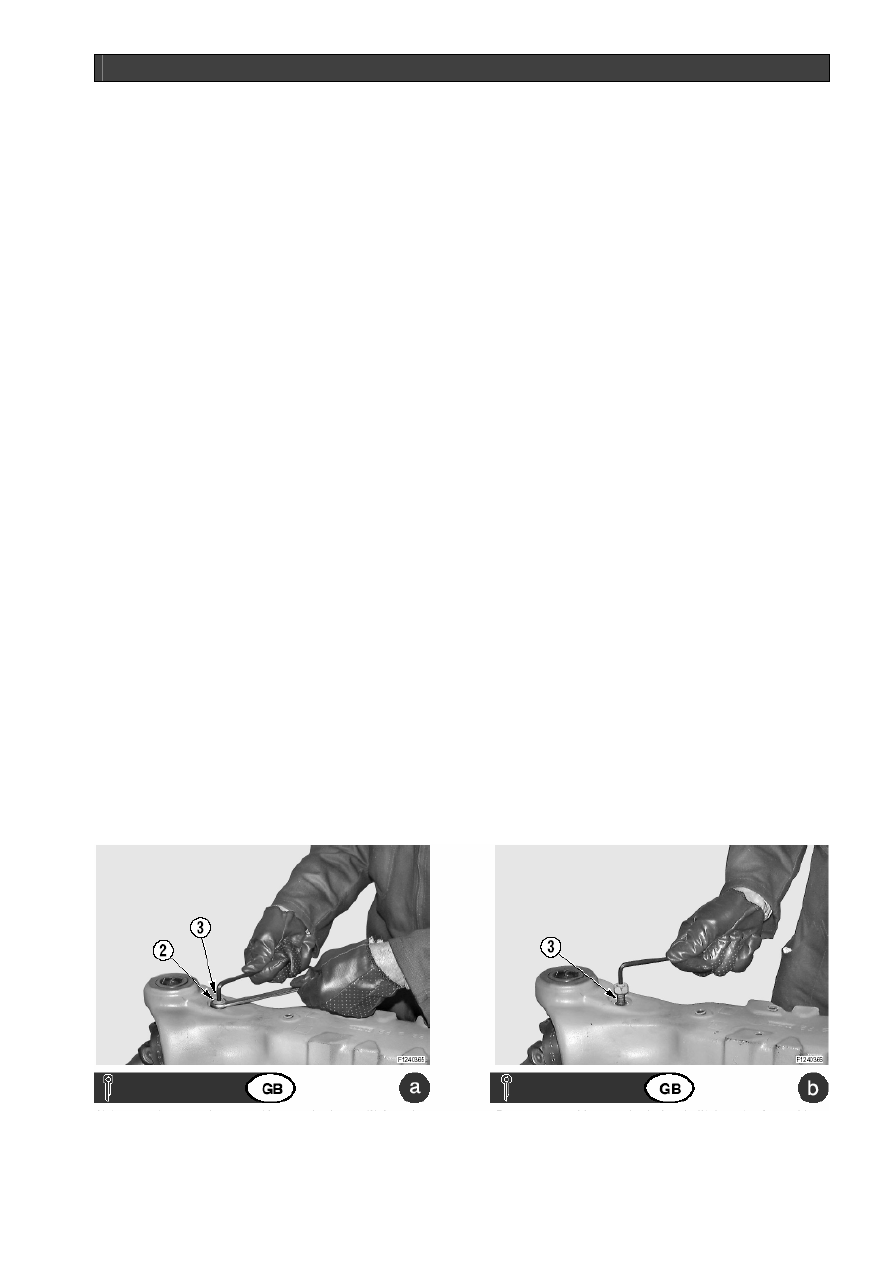

Отпустите  и  отверните  верхнюю  и  нижнюю  стопор-
ные гайки (2) на нагелях (3).

Выверните верхний и нижний нагели (3) из фланца (5)
или втулки (13).




30

КАК СНЯТЬ КАРДАН



ВЕРСИЯ С ФЛАНЦЕМ

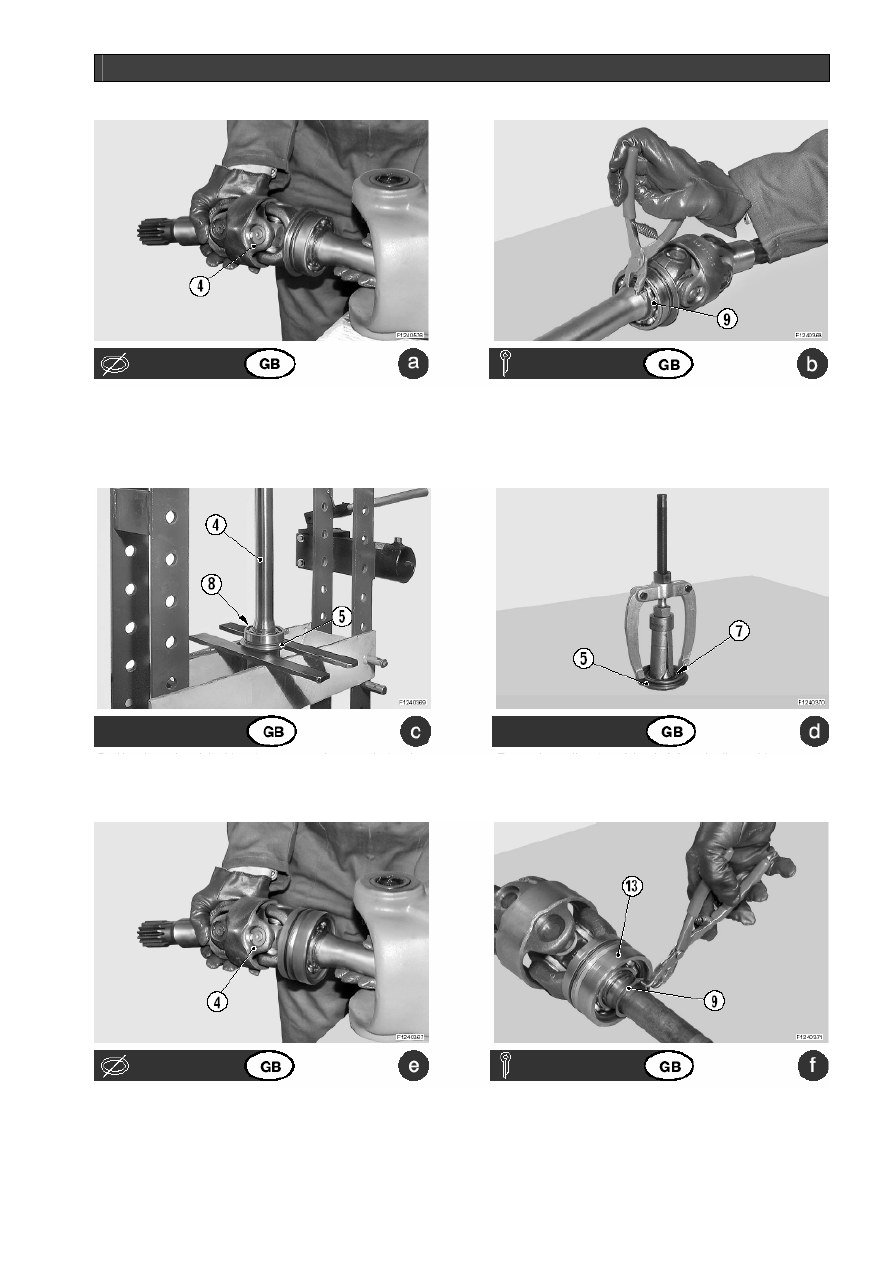

Извлеките кардан (4).

ПРИМЕЧАНИЕ.

 Для извлечения кардана используйте

при  необходимости  пластмассовый  молоточек  или
рычаг.

Снимите стопорное кольцо (9) с подшипника, а также
уплотнительное кольцо (5).






Поместите  кардан  в  сборе (4) под  пресс  и  извлеките
одновременно подшипник (8) и кольцо (5).

Снимите уплотнительное кольцо вала с фланца (5).

ПРИМЕЧАНИЕ.

 Пометьте сторону сборки кольца.


ВЕРСИЯ С МУФТОЙ



Извлеките полностью кардан (4)

ПРИМЕЧАНИЕ.

  Для  извлечения  кардана  используй-

те,  при  необходимости,  пластмассовый  молоточек
или рычаг.

Снимите стопорное кольцо (9) с узла втулки (13).



32

КАК СНЯТЬ КАРДАН

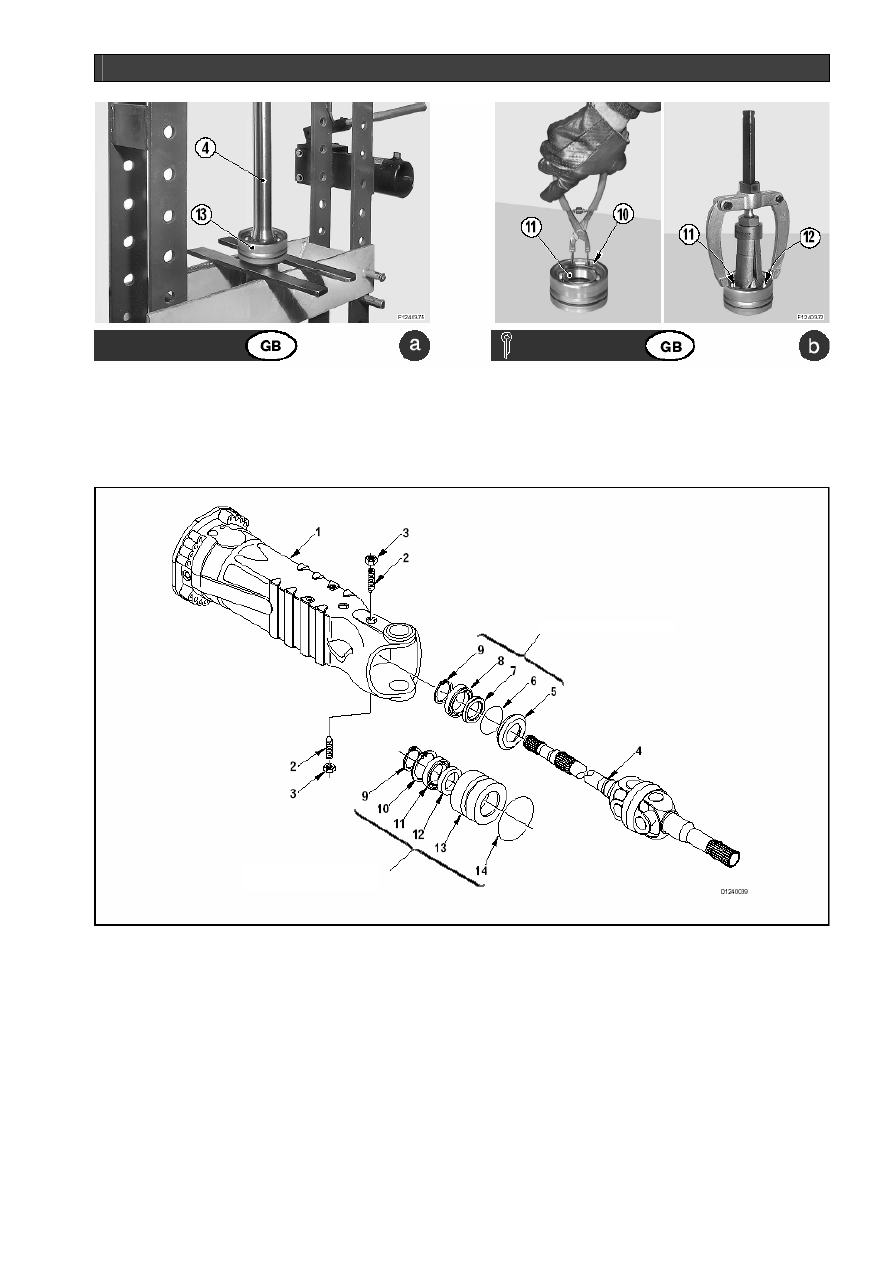

Поместите  кардан  в  сборе (4) под  пресс  и  снимите
втулку в сборе (13).

Снимите стопорное кольцо (10) подшипника (11). Ис-
пользуйте  съемник  для  извлечения  подшипника (11),
уплотнительного кольца (12) и кольцевого уплотнения
(14).

ПРИМЕЧАНИЕ.

 Пометьте сторону сборки кольца (12).






ВЕРСИЯ С ФЛАНЦЕМ

ВЕРСИЯ С МУФТОЙ
