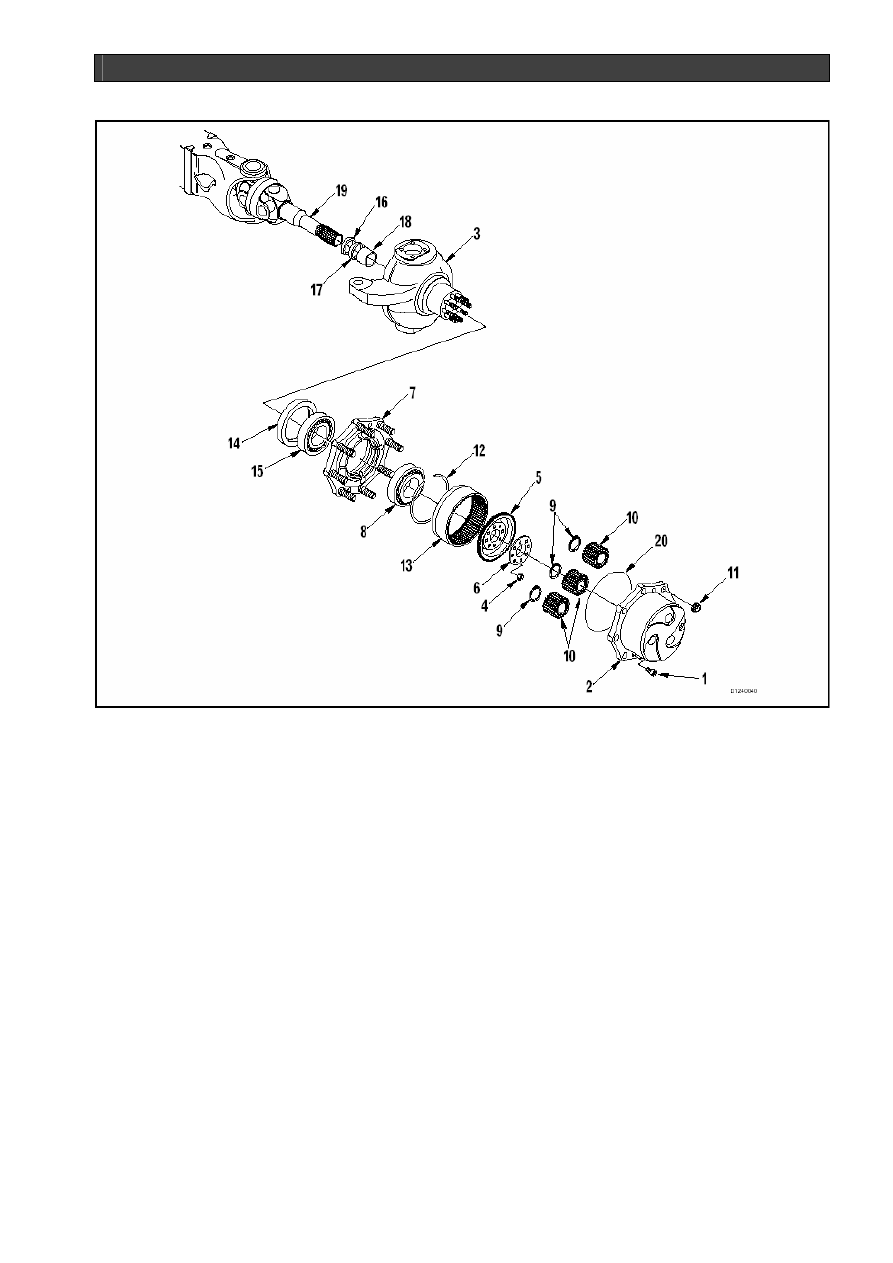

КАК РАЗБИРАТЬ ПЛАНЕТАРНЫЙ РЕДУКТОР





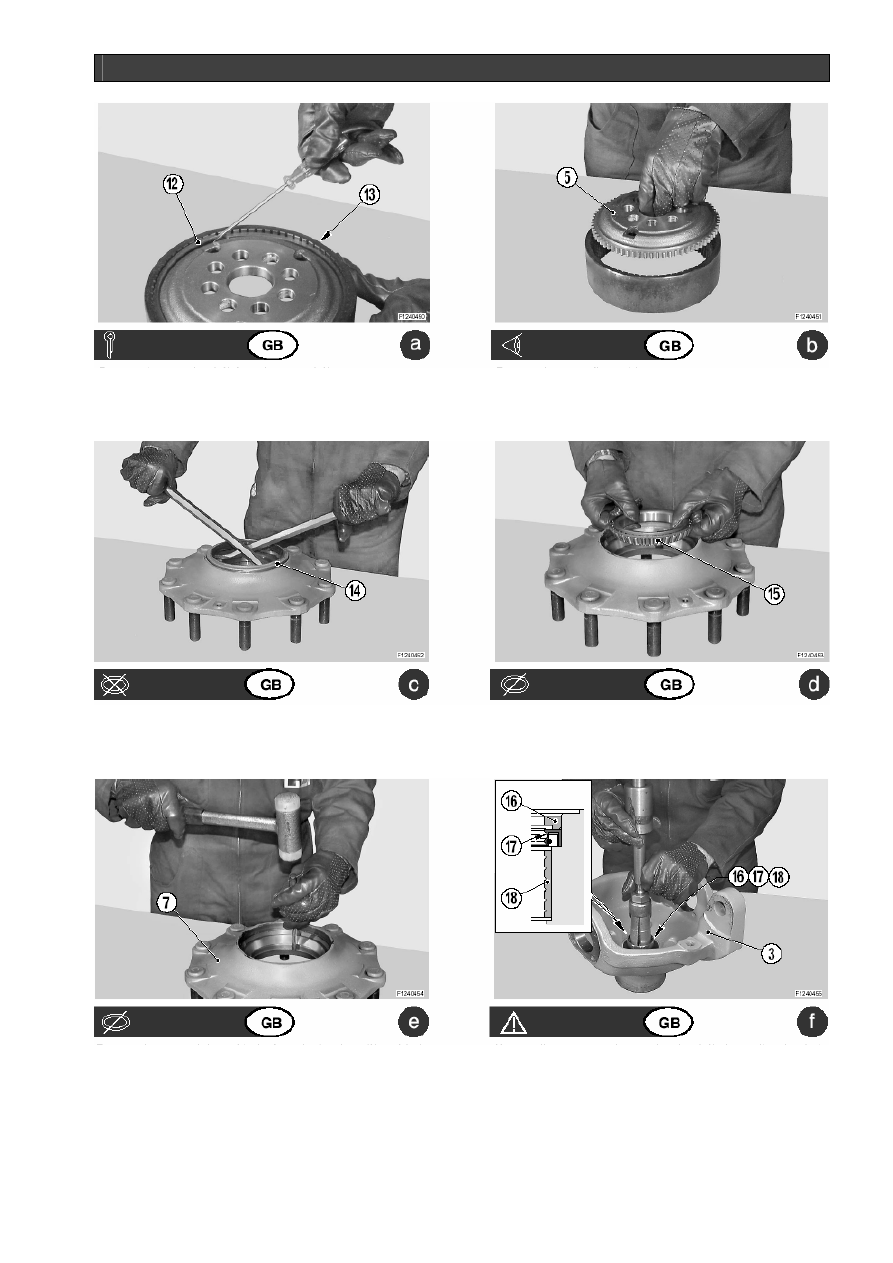

Снимите стопорное кольцо (12) с шестерни (13).

Извлеките зубчатый фланец (5).







Снимите уплотнительное кольцо со ступицы (14).

Извлеките внутренний подшипник (15).







Извлеките  внешние  вкладыши  из  упорных  подшип-
ников (8) и (15), вводя штыревую отвертку в соответ-
ствующие пазы на ступице (7).

ПРИМЕЧАНИЕ.

  Постукивайте  поочередно  молотком,

чтобы предупредить заедания или деформацию вкла-
дышей подшипников.

При  помощи  съемника  извлеките  центрирующее
кольцо (16), уплотнительное кольцо (17) и подшипник
(18) из коробки рулевого механизма (3).

ПРИМЕЧАНИЕ.

  Пометьте  ориентацию  как  центри-

рующего (16), так и уплотнительного кольца (17).



44

КАК РАЗБИРАТЬ ПЛАНЕТАРНЫЙ РЕДУКТОР




































46

СБОРКА ПЛАНЕТАРНОГО РЕДУКТОРА





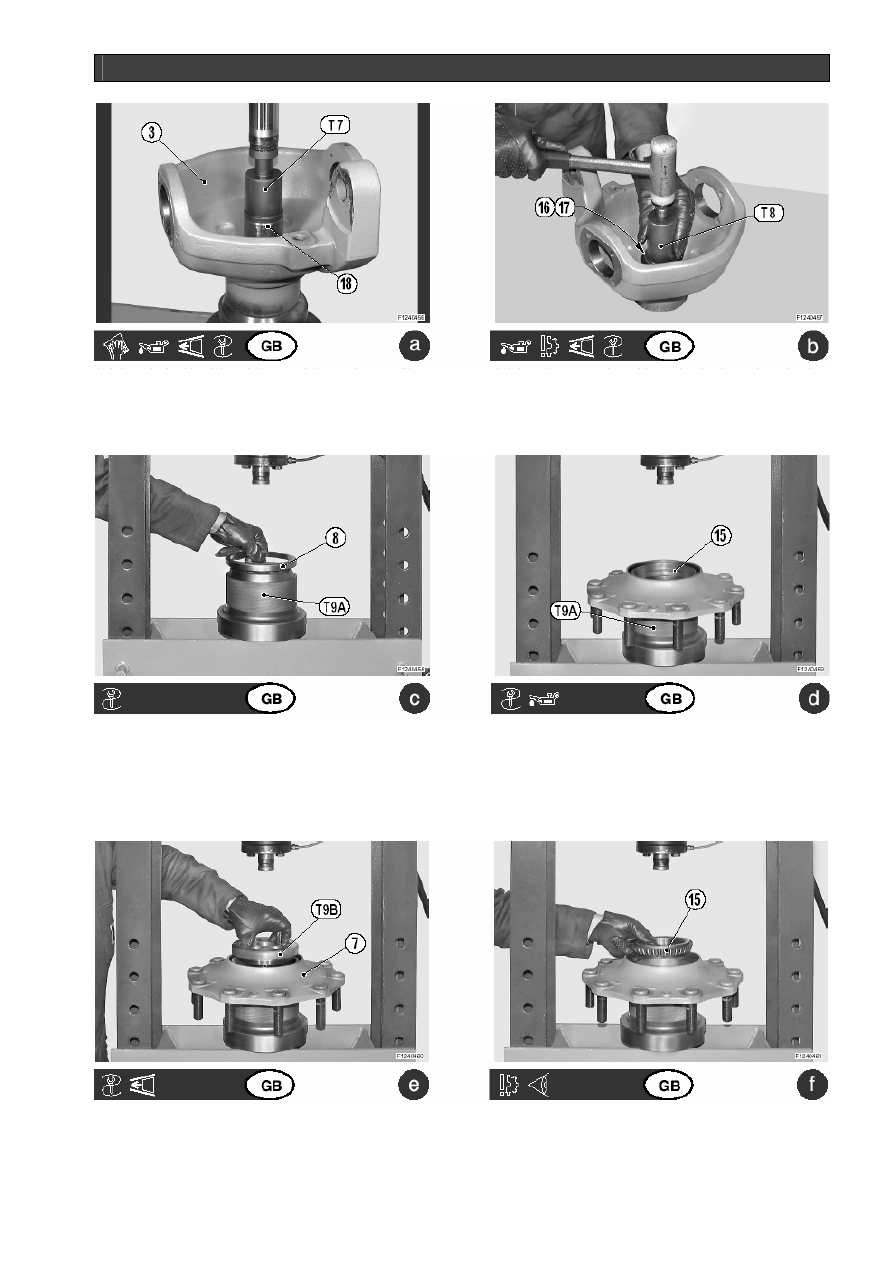

Смажьте втулку (18) и седло коробки рулевого меха-
низма (3).
Установите втулку (18) с помощью инструмента Т7.

Смажьте  внешнюю  поверхность  уплотнительного
кольца (17) и центрирующего кольца (16); установите
их на место с помощью инструмента Т8.






Поместите нижнюю часть инструмента Т9А и внеш-
ний вкладыш упорного подшипника (8) под пресс.

Смажьте седла подшипников и поместите ступицу (7)
на  инструмент  Т9А;  установите  на  место  внешний
вкладыш упорного подшипника (15).

ПРИМЕЧАНИЕ.

  Проверьте  правильность  ориентации

вкладыша упорного подшипника.






Поместите верхнюю часть инструмента Т9В и вдави-
те  до  отказа  вкладыши  упорного  подшипника  в  сту-
пицу (7).

Установите  подшипник (15) во  внутренний  вкладыш
упорного подшипника.



48

СБОРКА ПЛАНЕТАРНОГО РЕДУКТОРА

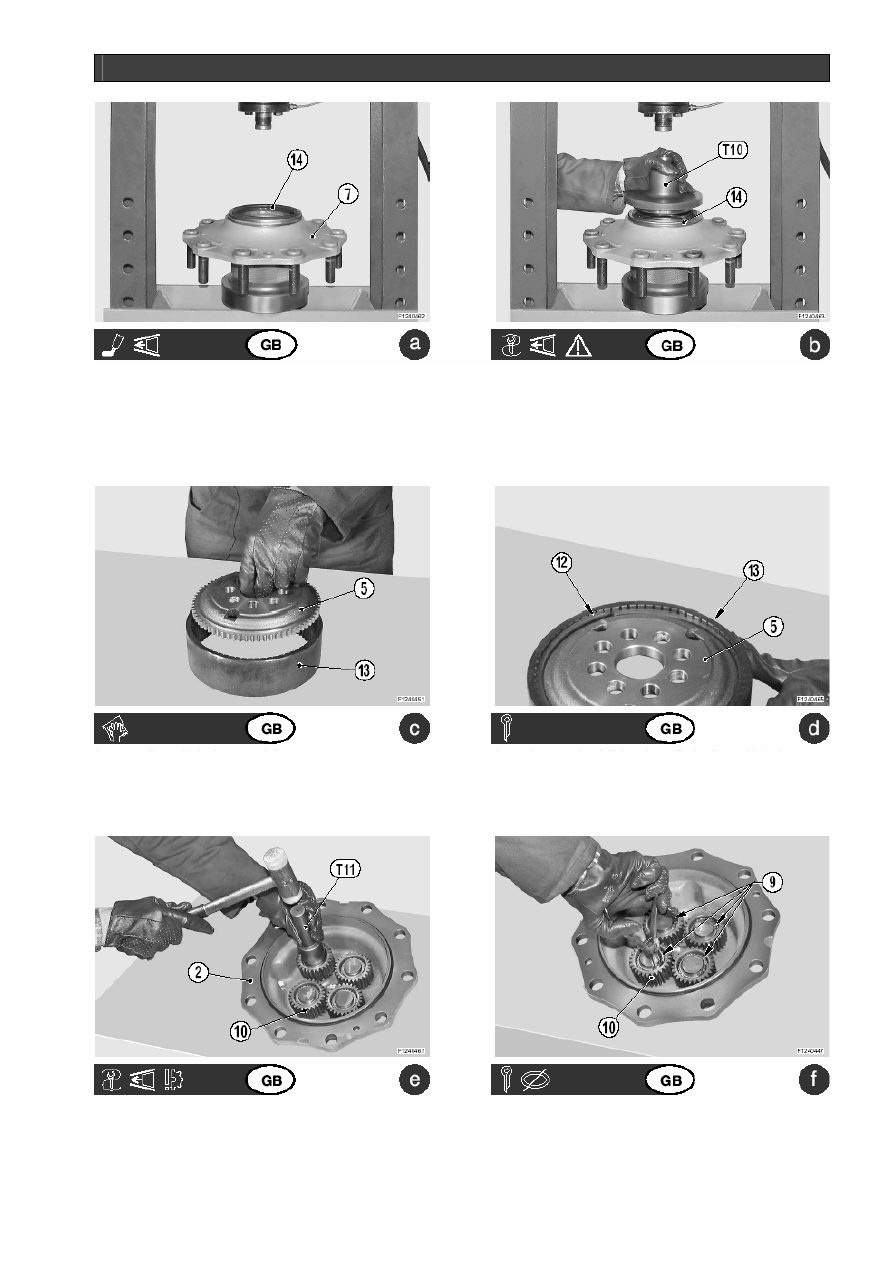

Нанесите  удаляемый  соединительный  компаунд  для
уплотнений  на  внешнюю  поверхность  уплотнитель-
ного кольца (14). Установите уплотнительное кольцо
(14) в ступице (7).

ПРИМЕЧАНИЕ.

  Проверьте  правильность  ориентации

кольца (14).

Поместите инструмент Т10 и вдавите уплотнительное
кольцо (14) в его гнездо.





Вставьте фланец (5) в зубчатый обод (13).

Вставьте стопорное кольцо (12), чтобы зафиксировать
фланец (5) в зубчатом ободе (13).

ПРИМЕЧАНИЕ.

  Тщательно  проверьте  правильность

вхождения кольца (12) в паз обода (13).





С  помощью  инструмента  Т11  вставьте  планетарные
шестерни (10) в крышку (2).
Тщательно проверьте ориентацию.

Зафиксируйте шестерни (10) на месте с помощью сто-
порных колец (9).



50
