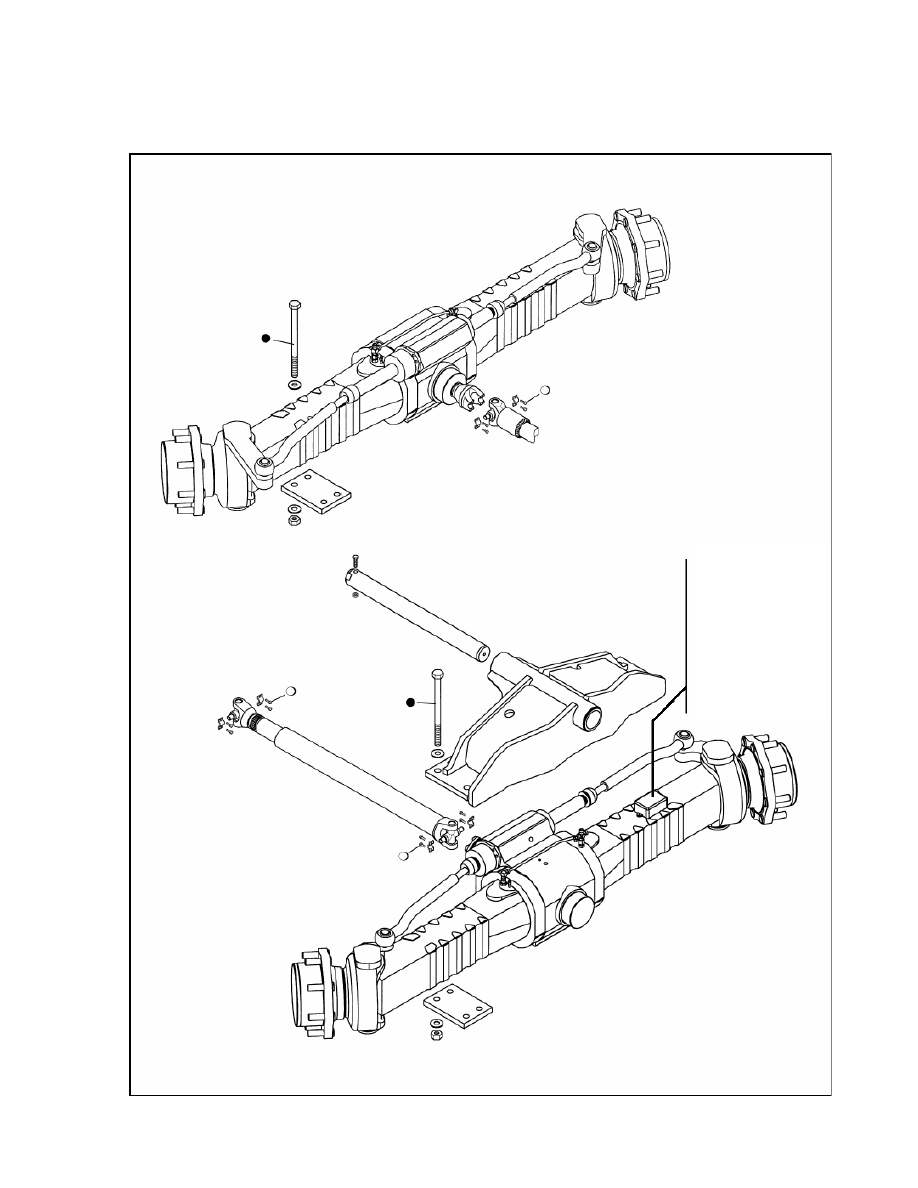

ЗАТЯГИВАЮЩИЙ МОМЕНТ

ЗАТЯГИВАЮЩИЙ МОМЕНТ:   =  37 Нм ± 10 %

z

 = 380 Нм ± 10 %





При затягивании
тензодатчика:
-  телескоп должен

быть выдвинут

-  консоль опущена
-  колеса выпрямле-

ны

Затягивающий мо-
мент
Крепежные винты
67 Нм ± 5%



13

ЕСЛИ  ДЛЯ  ОПЕРАЦИЙ  ДЕМОНТАЖА  И  ОБРАТНОЙ  СБОРКИ  ЗАТЯГИВАЮЩИЙ  МОМЕНТ  НЕ
УКАЗАН, ДОЛЖНО ИСПОЛЬЗОВАТЬСЯ СТАНДАРТНОЕ ЗНАЧЕНИЕ.



ЗАТЯГИВАЮЩИЙ МОМЕНТ В НМ (*)



Ø резьбы



Класс 5.6



Класс 5.8



Класс 8.8 Класс 10.9 Класс 12.9

M3



0,54



0,76



1,16



1,7



2



M4



1,24



1,74



2,66



3,91



4,57



M5



2,47



3,46



5,2



7,7



9



M6



4,29



6



9,1



13,4



15,7



M8



10,4



14,6



22



32



38



M10



20



28



44



64



75



M12



35



49



76



111



130



M14



57



79



121



178



209



M16



88



124



189



278



325



M18



122



171



261



384



449



M20



173



243



370



544



637



M22



238



334



509



748



875



M24



298



418



637



936



1095



M27



442



619



944



1386



1622



M30



600



840



1280



1880



2200



(*)  - Затягивающие моменты даны

для  черных  и  гальванизиро-
ванных  винтов  при  базовой
смазке.



- Затягивающие моменты даны

для гаечных ключей с ограни-
чением  по  крутящему  момен-
ту  с  установкой  крутящего
момента  с  автоматическим
сбросом  и  с  непосредствен-
ным  числовым  указанием  за-
тягивающего момента.



- Для  получения  более  под-

робной  информации  обрати-
тесь к стандарту NF E25-030.





14








РАЗБОРКА УЗЛА ОСИ 212

30-3-8 EN




































14 / 10 / 2002



ОГЛАВЛЕНИЕ



ВВЕДЕНИЕ................................................................................................................................................. 5
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗОЧНЫЕ МАТЕРИАЛЫ
●  Определение видов .............................................................................................................................. 7
●  Пластина с характеристиками............................................................................................................. 7
●  Точки технического обслуживания .................................................................................................... 7
●  Интервалы технического обслуживания............................................................................................ 8
●  Регулировка и проверки....................................................................................................................... 8
●  Таблицы перевода ................................................................................................................................ 9
●  Затягивающие моменты....................................................................................................................... 9
●  Материалы для фиксации винтов, уплотнения и смазки.................................................................. 10
ЗАМЕЧАНИЯ ОТНОСИТЕЛЬНО МЕР БЕЗОПАСНОСТИ.............................................................. 13
ПРОВЕРКА ИЗНОСА И ЗАМЕНА ТОРМОЗНЫХ ДИСКОВ
●  Разборка тормозных блоков ................................................................................................................ 14
●  Сборка тормозных блоков ................................................................................................................... 18
КОРОБКА РУЛЕВОГО МЕХАНИЗМА
●  Снятие и разборка ................................................................................................................................ 22
●  Сборка и установка .............................................................................................................................. 26
КАРДАН
●  Снятие и разборка ................................................................................................................................ 30
●  Сборка и установка .............................................................................................................................. 36
ПЛАНЕТАРНЫЙ РЕДУКТОР
●  Разборка ................................................................................................................................................ 40
●  Сборка ................................................................................................................................................... 48
РУЛЕВОЙ ЦИЛИНДР
●  Снятие ................................................................................................................................................... 56
●  Установка.............................................................................................................................................. 60
●  Разборка ................................................................................................................................................ 66
●  Сборка ................................................................................................................................................... 70
БЛОК ДИФФЕРЕНЦИАЛА
●  Снятие и разборка ................................................................................................................................ 74
●  Сборка, регулировка и установка ....................................................................................................... 82
КОНИЧЕСКОЕ ЗУБЧАТОЕ КОЛЕСО
●  Снятие ................................................................................................................................................... 92
●  Регулировка и установка ..................................................................................................................... 98
СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ ...................................................................................................... 110
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ................................................................................................... 117
ОПЦИИ ........................................................................................................................................................ 127
